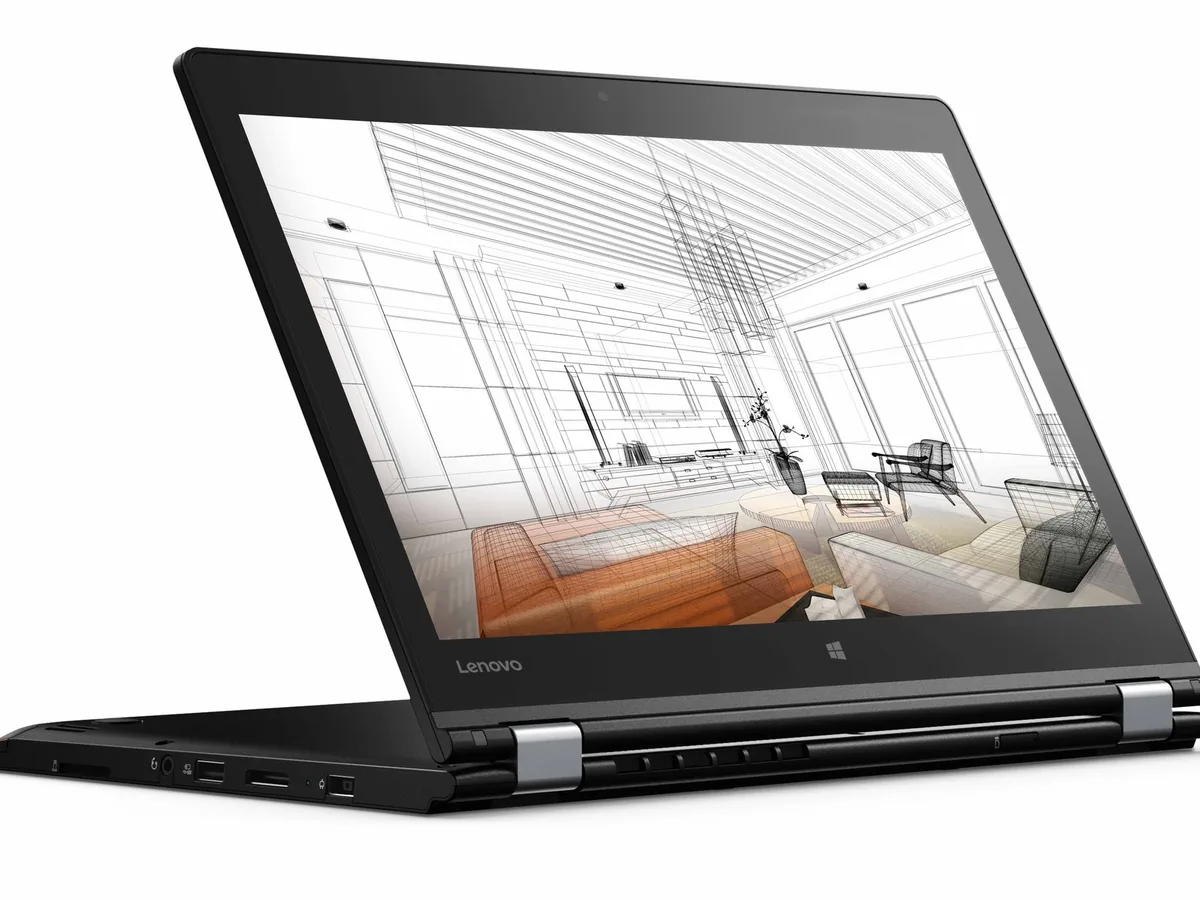

Mobilna stacja robocza Lenovo ThinkPad P40 Yoga o kodzie modelu 20GQ-000EUS to konstrukcja łącząca wydajność serii P z elastycznością zawiasów obracanych o 360 stopni. Sprzęt ten został zaprojektowany z myślą o projektowaniu CAD, obróbce graficznej oraz intensywnej pracy mobilnej. Ze względu na hybrydową budowę, obecność dedykowanego układu graficznego oraz zaawansowany digitizer (warstwę dotykową ze wsparciem dla rysika aktywnego), urządzenie to podlega specyficznym obciążeniom mechanicznym i termicznym. W toku wieloletniej eksploatacji w tym modelu pojawiają się usterki wynikające zarówno ze zużycia komponentów, jak i ze złożoności miniaturyzacji podzespołów stacji roboczej.
Objawy nieprawidłowego działania stacji roboczej ThinkPad P40 Yoga
Usterki w modelu 20GQ-000EUS dają o sobie znać na wiele sposobów, zależnie od tego, która sekcja urządzenia uległa degradacji. W codziennej pracy można zaobserwować następujące symptomy:
- Problemy z wyświetlaniem i dotykiem: brak reakcji na dotyk palca lub piórka ThinkPad Pen Pro, zjawisko określane jako ghost touching (samoczynne, fałszywe rejestrowanie dotyku na matrycy bez fizycznego kontaktu), migotanie obrazu podczas zmiany kąta nachylenia ekranu lub całkowity brak podświetlenia matrycy.
- Niestabilność termiczna i spadek wydajności: throttling termiczny (automatyczne obniżanie taktowania procesora i karty graficznej w celu ochrony przed przegrzaniem), głośna praca wentylatora, wyłączanie się komputera pod obciążeniem podczas renderowania grafiki lub pracy w środowisku 3D.
- Awarie zasilania i ładowania: brak reakcji na przycisk włącznika, brak sygnalizacji diodą LED przy gnieździe Slim Tip (prostokątne gniazdo ładowania z żółtym rdzeniem), przerywanie ładowania przy poruszeniu wtykiem zasilacza lub komunikat systemu o podłączeniu nieobsługiwanego zasilacza.
- Problemy z mechanizmem zawiasów i obudową: opór przy przechodzeniu w tryb tabletu, pęknięcia w okolicach mocowania zawiasów 360 stopni, brak działania mechanizmu Lift 'n' Lock (systemu mechanicznego chowania i blokowania klawiszy klawiatury przy obrocie ekranu do tyłu).
- Usterki toru audio i łączności: zanikanie dźwięku, brak wykrywania słuchawek, samoczynne rozłączanie karty sieci bezprzewodowej WLAN (Wireless Local Area Network) lub błędy magistrali I2C (szeregowego interfejsu komunikacyjnego łączącego czujniki położenia i panel dotykowy z płytą główną).
Przyczyny usterek sprzętowych w modelu 20GQ-000EUS
Złożona konstrukcja konwertowalna sprawia, że źródło problemu może leżeć w mechanice, elektronice zasilania lub układach cyfrowych płyty głównej. Dokładne zrozumienie podłoża awarii pozwala na skuteczną naprawę.
Degradacja wiązki matrycy eDP i taśmy digitizera
Przejście sygnałów wideo przez zawias obrotowy 360 stopni realizowane jest za pomocą elastycznej wiązki przewodów eDP (embedded DisplayPort) oraz dedykowanych taśm sygnałowych dla digitizera i czujników orientacji (akcelerometru i żyroskopu). Ciągłe otwieranie, zamykanie i obracanie ekranu powoduje zmęczenie materiału, pękanie pojedynczych żył miedzianych lub mikroskopijne przetarcia ekranu masowego. Skutkuje to zanikaniem sygnału wideo, zakłóceniami cyfrowymi na ekranie bądź utratą komunikacji z kontrolerem dotyku Wacom.
Zużycie gniazda zasilania Slim Tip i przetwornicy głównej
Złącze Slim Tip jest bezpośrednio narażone na siły dźwigni przy manipulowaniu laptopem podłączonym do ładowarki. Pęknięcie wewnętrznego pinu sygnałowego (odpowiedzialnego za identyfikację mocy zasilacza przez rezystor ID) powoduje, że laptop nie rozpoznaje poprawnie ładowarki i ogranicza pobór prądu lub całkowicie odmawia ładowania ogniw. Ponadto na płycie głównej dochodzi do uszkodzeń kluczy wejściowych MOSFET (tranzystorów polowych sterujących przepływem prądu) oraz kontrolera ładowania bq, co uniemożliwia dystrybucję napięcia 20V na główną szynę zasilania (VCC_MAIN).
Przegrzewanie dedykowanego układu graficznego NVIDIA
ThinkPad P40 Yoga został wyposażony w dedykowany układ graficzny NVIDIA Quadro M500M. Ze względu na zwartą obudowę, układ chłodzenia oparty o pojedynczy wentylator i spłaszczone ciepłowody (heatpipe) wymaga nienagannej drożności. Zeschnięcie fabrycznej pasty termoprzewodzącej oraz gromadzenie się kurzu w radiatorze prowadzi do długotrwałej pracy w temperaturach przekraczających normy konstrukcyjne. Konsekwencją jest degradacja połączeń lutowanych BGA (Ball Grid Array — matryca kulek cynowych pod układem scalonym) pod procesorem graficznym lub pamięcią VRAM, objawiająca się artefaktami (geometrycznymi przekłamaniami obrazu) bądź zawieszaniem systemu pod obciążeniem graficznym.
Uszkodzenia mechanizmu Lift 'n' Lock i obudowy magnezowo-aluminiowej
Specjalna ramka klawiatury unosząca się wokół klawiszy przy obrocie matrycy współpracuje z precyzyjnymi cięgnami połączonymi z zawiasami. Wyłamanie plastikowych prowadnic lub poluzowanie śrub mocujących w korpusie magnezowym prowadzi do zablokowania mechanizmu, uniemożliwiając domknięcie obudowy lub powodując uszkodzenie płytek mechanicznych pod klawiaturą.
Procedury diagnostyczne i metodyka naprawy w serwisie
W przypadku stacji roboczej o tak zwartej budowie diagnoza poprzedza każdą ingerencję sprzętową. Prawidłowy proces naprawczy opiera się na analizie schematów elektronicznych (boardview i schematów ideowych) oraz testach obciążeniowych.
Diagnostyka toru zasilania i sekcji logicznej
Proces weryfikacji rozpoczyna się od pomiarów rezystancji względem masy na cewkach głównych przetwornic impulsowych za pomocą mikrowoltomierza i multimetru laboratoryjnego. Pozwala to na wykluczenie zwarć w gałęziach zasilania procesora (CPU Core), układu graficznego (GPU), pamięci operacyjnej oraz linii zasilania pomocniczego 3.3V i 5V (zasilanie w trybie czuwania Always-On). Przy użyciu kamery termowizyjnej lokalizowane są elementy ulegające nienaturalnemu nagrzewaniu przy podaniu napięcia z zasilacza laboratoryjnego z ograniczeniem prądowym (próba zwarciowa).
Naprawa i regeneracja płyty głównej
W przypadku uszkodzeń elementów elektronicznych wykonujemy precyzyjną wymianę komponentów SMD (Surface Mount Device — elementy montowane powierzchniowo), układów sterowania zasilaniem (IC przetwornic) oraz uszkodzonych tranzystorów MOSFET. Gdy zachodzi konieczność naprawy układu graficznego lub mostka PCH (Platform Controller Hub — układ scalony zarządzający wejściami i wyjściami), proces realizowany jest na stacji lutowniczej do montażu BGA z zachowaniem odpowiednich profili temperaturowych, co zapobiega rozwarstwieniu laminatu płyty głównej (popcorn effect).
Regeneracja i wymiana modułu wyświetlacza z digitizerem
W przypadku uszkodzeń ekranu lub warstwy dotykowej stosujemy procedurę wymiany kompletnego modułu matrycy lub precyzyjnej wymiany wiązek sygnałowych eDP poprowadzonych wewnątrz zawiasów. Każda nowa matryca jest kalibrowana pod kątem dokładności odczytu piórka digitizera oraz równomierności podświetlenia, a połączenia mechaniczne zawiasów są odpowiednio regulowane, by wyeliminować nadmierne naprężenia na krawędziach obudowy.
Konserwacja układu chłodzenia i wymiana mediów termoprzewodzących
W ramach kompleksowej obsługi usuwamy zanieczyszczenia z łopatek wentylatora i lameli radiatora przy użyciu myjek ultradźwiękowych i sprężonego powietrza. Zastępujemy stare, zdegradowane substancje termiczne materiałami o wysokim współczynniku przewodzenia ciepła (pasty termoprzewodzące o wysokiej gęstości oraz termopady o odpowiednio dobranej twardości i grubości na sekcji zasilania VRM). Zapewnia to stabilną pracę pod pełnym obciążeniem renderowania.
Czego unikać podczas prób samodzielnej naprawy
Konstrukcja hybrydowych ThinkPadów wymaga zachowania szczególnych środków ostrożności. Próby samodzielnego demontażu bez odpowiednich narzędzi i wiedzy mogą prowadzić do trwałego uszkodzenia urządzenia:
- Brak odłączenia baterii wewnętrznej: przed jakąkolwiek ingerencją konieczne jest wyłączenie baterii wewnętrznej w menu UEFI/BIOS oraz fizyczne odpięcie jej złącza z płyty głównej. Zignorowanie tego kroku podczas odpinania taśmy matrycy eDP natychmiast prowadzi do zwarcia linii zasilania podświetlenia (często 20V) z liniami sygnałowymi procesora, co trwale niszczy układ KBC (Embedded Controller) lub procesor.
- Używanie nieodpowiednich narzędzi do otwierania obudowy: podważanie elementów metalowymi wkrętakami powoduje pęknięcia delikatnych zatrzasków dolnej pokrywy (Bottom Cover) oraz może zarysować warstwy ochronne digitizera na krawędziach ekranu.
- Niepoprawne prowadzenie kabli w zawiasach: niewłaściwe ułożenie taśm sygnałowych w osłonach zawiasów przy ponownym montażu prowadzi do ich natychmiastowego ścięcia lub przetarcia przy pierwszej próbie obrócenia ekranu o 360 stopni.
- Stosowanie ciekłego metalu: aplikacja przewodzących prąd past na bazie galu na odsłonięte rdzenie krzemowe w laptopie mobilnym niesie ryzyko ich wycieku na elementy SMD wokół rdzenia podczas wstrząsów w transporcie, co powoduje nieodwracalne zwarcia.
Weryfikacja i diagnostyka po wykonanej naprawie
Każde urządzenie po zakończeniu prac montażowych i lutowniczych przechodzi serię rygorystycznych procedur testowych:
- Test obciążeniowy CPU i GPU przy użyciu syntetycznych benchmarków w celu weryfikacji stabilności termicznej i braku throttlingu.
- Kalibracja i test macierzy dotykowej na całej powierzchni ekranu z uwzględnieniem siły nacisku piórka aktywnego.
- Test czujników orientacji przestrzennej (automatyczne wyłączanie klawiatury po przekroczeniu 180 stopni obrotu).
- Weryfikacja sprawności wszystkich portów wejścia/wyjścia (USB, Mini DisplayPort, OneLink+, czytnik kart pamięci, złącze audio).
- Diagnostyka cykli ładowania i rozładowania baterii pod zmiennym poborem prądu.
Najczęściej zadawane pytania (FAQ)
Czy po wymianie uszkodzonego zawiasu funkcja obrotu o 360 stopni będzie działać z fabrycznym oporem?
Tak, montaż nowych elementów mechanicznych wraz z ich odpowiednim spasowaniem i wyregulowaniem siły docisku przywraca pełną funkcjonalność trybu Yoga (namiot, tablet, podstawka, laptop) bez ryzyka luzów czy zacinania się mechanizmu.
Rysik ThinkPad Pen Pro przestał być wykrywany przez ekran. Czy konieczna jest wymiana całej matrycy?
Nie zawsze. W pierwszej kolejności weryfikacji podlega stan naładowania kondensatora wewnątrz piórka (ładowanego bezpośrednio w gnieździe laptopa), stan styków ładujących w obudowie oraz integralność taśmy sygnałowej kontrolera digitizera. Dopiero po wykluczeniu usterek zasilania piórka i magistrali sygnałowej rozważa się wymianę modułu dotykowego.
Co oznacza komunikat o nieobsługiwanym zasilaczu, mimo że podłączona jest oryginalna ładowarka Slim Tip?
Taki objaw wskazuje najczęściej na uszkodzenie środkowego pinu identyfikacyjnego w gnieździe zasilania laptopa lub pęknięcie przewodu zasilacza. Płyta główna nie otrzymuje sygnału o mocy źródła prądu i ze względów bezpieczeństwa blokuje możliwość ładowania baterii. Problem rozwiązuje wymiana gniazda zasilania lub naprawa toru detekcji na płycie głównej.
Dlaczego klawiatura nie chowa się płynnie po obróceniu urządzenia w tryb tabletu?
Jest to wynik uszkodzenia mechanizmu Lift 'n' Lock, który odpowiada za mechaniczne blokowanie i opuszczanie ramek klawiszy. Przyczyną bywa nagromadzony brud pod klawiszami, wygięcie wewnętrznej płytki prowadzącej lub wyłamanie zaczepu sprzężonego z osią zawiasu. Wymaga to rozebrania korpusu klawiatury i usunięcia blokady mechanicznej lub wymiany modułu klawiatury.
