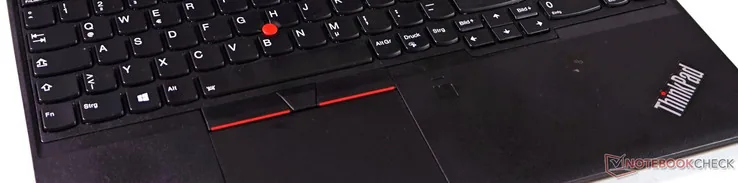

Specyfika konstrukcyjna stacji roboczej Lenovo ThinkPad P52s w wariancie 20LB001FUS
Model Lenovo ThinkPad P52s w konkretnej konfiguracji fabrycznej 20LB001FUS to mobilna stacja robocza (ang. mobile workstation — wydajny laptop zaprojektowany do stabilnej pracy pod ciągłym obciążeniem obliczeniowym i graficznym). Urządzenie łączy w sobie cechy smuklejszej obudowy zbliżonej do modeli biznesowych z dedykowanym układem graficznym zoptymalizowanym pod kątem oprogramowania inżynieryjnego oraz projektowego. Taka hybrydowa konstrukcja stawia szczególne wymagania układowi zasilania oraz chłodzenia. Ze względu na intensywne użytkowanie w środowiskach profesjonalnych, ta konkretna rewizja płyty głównej podlega specyficznym obciążeniom termicznym i elektrycznym, które po pewnym czasie eksploatacji mogą prowadzić do wystąpienia powtarzalnych usterek.
Analiza laboratoryjna zgłaszanych egzemplarzy wskazuje, że awarie tego modelu rzadko wynikają z wad czysto losowych. Najczęściej są one bezpośrednim następstwem degradacji interfejsów termicznych, mikropęknięć w strukturze połączeń lutowanych BGA (ang. Ball Grid Array — rodzaj obudowy układów scalonych montowanych na siatce kulek ze spoiwa lutowniczego) oraz mechanicznego lub elektrycznego zużycia komponentów magistrali zasilania USB-C Power Delivery. Zrozumienie architektury tej jednostki pozwala na precyzyjne odróżnienie problemów z oprogramowaniem układowym od rzeczywistych uszkodzeń fizycznych na płycie głównej.
Typowe objawy usterek w modelu ThinkPad P52s (20LB001FUS)
Objawy problemów w tym modelu można podzielić na kilka powtarzających się grup, w zależności od tego, który blok funkcjonalny uległ degradacji:
- Brak reakcji na podłączenie zasilacza lub powolne ładowanie: Dioda sygnalizacyjna przy gnieździe zasilania nie świeci się wcale, mruga w nieregularny sposób lub laptop pobiera minimalny prąd, który nie wystarcza do uzupełnienia energii w akumulatorze (stan plugged in, not charging).
- Utrata funkcjonalności portu Thunderbolt 3 / USB-C: Port przestaje wykrywać stacje dokujące, zewnętrzne monitory lub nośniki pamięci, pomimo prawidłowego działania drugiego portu USB-C. Czasami problemowi towarzyszy kod błędu w menedżerze urządzeń systemu operacyjnego dotyczący kontrolera magistrali.
- Throttling termiczny i nagłe spadki wydajności: Dławienie termiczne (ang. thermal throttling — celowe obniżanie częstotliwości taktowania procesora i karty graficznej przez układ sterujący w celu ochrony przed przegrzaniem). Objawia się to gwałtownym spowolnieniem pracy aplikacji przy temperaturach przekraczających normy konstrukcyjne, głośną pracą wentylatora na maksymalnych obrotach lub nagłym wyłączaniem się jednostki podczas renderowania.
- Brak obrazu na matrycy (czarny ekran) przy pracujących diodach: Po włączeniu zasilania podświetlenie klawiatury reaguje, wentylator startuje, lecz matryca pozostaje wygaszona, a urządzenie nie przechodzi procedury POST (ang. Power-On Self-Test — początkowy autotest sprzętowy uruchamiany przez BIOS po włączeniu zasilania).
- Niesymetryczne zużycie lub niewykrywanie baterii w systemie Power Bridge: Model P52s wykorzystuje architekturę podwójnego akumulatora (wewnętrznego oraz zewnętrznego). Usterka objawia się brakiem przełączania źródeł zasilania, nagłym wyłączeniem po odpięciu baterii zewnętrznej mimo sprawnej baterii wewnętrznej lub raportowaniem błędu komunikacji po szynie SMBus (ang. System Management Bus — dwukierunkowa magistrala do monitorowania parametrów zasilania i baterii).
Przyczyny źródłowe i newralgiczne punkty elektroniczne
Diagnostyka laboratoryjna wskazuje na kilka głównych punktów awaryjności, które bezpośrednio odpowiadają za wyżej wymienione objawy.
1. Uszkodzenie oprogramowania układowego i kontrolera Thunderbolt (NVM Firmware)
Jedną z najczęstszych przyczyn problemów z zasilaniem i detekcją peryferiów w generacji P52s jest degradacja zawartości pamięci SPI Flash współpracującej z kontrolerem Thunderbolt 3. Wadliwe procedury zapisu w starszych wersjach mikrokodu powodowały cykliczne, nadmiarowe nadpisywanie komórek pamięci, co prowadziło do ich fizycznego uszkodzenia. Skutkiem jest całkowity brak komunikacji na liniach konfiguracyjnych CC (ang. Configuration Channel — linie w złączu USB-C odpowiedzialne za negocjację napięcia i roli urządzenia) i zablokowanie negocjacji profilu zasilania 20V.
2. Przepięcia w torze zasilania USB-C Power Delivery
Główne gniazdo ładowania oraz gniazdo dokowania są bezpośrednio połączone z zaawansowanymi kontrolerami Power Delivery oraz tranzystorami MOSFET (ang. Metal-Oxide Semiconductor Field-Effect Transistor — tranzystory polowe sterujące przepływem prądu w głównych gałęziach zasilania). Uszkodzenia mechaniczne portu, iskrzenie styków lub wahania napięcia powodują przebicie w górnym kluczu przetwornicy głównej, co może skutkować obecnością zwarcia na głównej linii zasilania płyty głównej (linii B+).
3. Zmęczenie materiałowe spoiwa lutowniczego pod układami BGA
Dedykowany układ graficzny generuje znaczną ilość ciepła, która odprowadzana jest przez pojedynczy, rozbudowany ciepłowód (ang. heatpipe). Długotrwałe cykle nagrzewania i stygnięcia w połączeniu z naprężeniami mechanicznymi smukłej obudowy powodują zjawisko degradacji bezołowiowych kulek lutowniczych pod rdzeniem GPU lub procesorem. Skutkuje to utratą kontaktu elektrycznego i problemami z przechodzeniem procedury POST.
4. Uszkodzenia kontrolera wbudowanego (Embedded Controller / KBC)
Układ EC (ang. Embedded Controller — jednoukładowy mikrokontroler zarządzający m.in. klawiaturą, pracą przetwornic, ładowaniem baterii i sekwencją startową) w modelu P52s odpowiada za nadzorowanie dwóch baterii. Awaria wewnętrznych rejestrów, uszkodzenie dedykowanego wsadu pamięci lub uszkodzenie analogowych wejść pomiarowych (ang. Current Sense) prowadzi do całkowitego paraliżu układu zarządzania energią.
Profesjonalna diagnostyka i procedury naprawcze
Naprawa mobilnej stacji roboczej tej klasy wymaga metodycznego podejścia, wykraczającego poza prostą wymianę modułów. Prawidłowy proces serwisowy realizowany na poziomie komponentowym (ang. component-level repair) przebiega w kilku ustrukturyzowanych etapach:
W pierwszej kolejności wykonywana jest diagnostyka poboru prądu przy użyciu zasilacza laboratoryjnego wyposażonego w cyfrowy miernik z precyzyjnym odczytem natężenia. Obserwacja zachowania płyty głównej w poszczególnych fazach (przed włączeniem, w stanie S5, S3 oraz S0 — stanach uśpienia i pełnej aktywności według standardu ACPI) pozwala natychmiast zawęzić obszar poszukiwań. Następnie technik wykonuje pomiary rezystancji względem masy na wszystkich głównych cewkach przetwornic napięcia. Wykrycie niskiej oporności pozwala zidentyfikować gałąź dotkniętą zwarciem.
W przypadku usterek układu Thunderbolt, uszkodzona pamięć SPI Flash jest wylutowywana przy użyciu stacji lutowniczej na gorące powietrze (ang. hot air), a następnie weryfikowana w zewnętrznym programatorze sprzętowym. Jeśli struktura krzemowa chipu uległa degradacji, montowana jest nowa, fabryczna kość pamięci zaprogramowana czystym, prawidłowym wsadem binarnym z poprawnym blokiem danych DMI (ang. Direct Media Interface / unikalne dane konfiguracyjne płyty głównej).
Jeżeli diagnoza wykaże uszkodzenia fizyczne gniazd USB-C lub przetwornic, naprawa polega na precyzyjnej wymianie złączy lutowanych powierzchniowo (SMD) oraz wymianie uszkodzonych układów scalonych, sterowników przetwornic (ang. PWM controllers) i tranzystorów MOSFET. Wszystkie stosowane komponenty elektroniczne są wyłącznie nowe, co gwarantuje zachowanie nominalnych parametrów elektrycznych projektowanych dla tego modelu.
W przypadku problemów z przegrzewaniem, serwis obejmuje demontaż układu chłodzenia, ultradźwiękowe czyszczenie radiatora, weryfikację szczelności ciepłowodu oraz aplikację nowych, wysokowydajnych materiałów termoprzewodzących (past o wysokiej przewodności cieplnej oraz termopadów o odpowiednio dobranej grubości i twardości Shore'a).
Po zakończeniu prac elektronicznych każda płyta główna przechodzi wielogodzinne testy obciążeniowe, weryfikację stabilności szyny PCIe, testy ładowania obu baterii pod pełnym obciążeniem oraz sprawdzanie poprawności transmisji danych na wszystkich portach wejścia/wyjścia.
Czego unikać podczas prób samodzielnej ingerencji
Konstrukcja modelu Lenovo ThinkPad P52s jest zwarta, a jego obwody drukowane wielowarstwowe i podatne na uszkodzenia wywołane nieprofesjonalnym montażem. Do najczęstszych błędów popełnianych podczas niefachowych prób naprawy należą:
- Demontaż obudowy bez uprzedniego wyłączenia baterii wewnętrznej w BIOS: P52s posiada wbudowany akumulator. Rozpoczęcie prac demontażowych bez wejścia w menu konfiguracyjne i aktywacji opcji Disable Built-in Battery (która odcina zasilanie wewnętrzne do momentu ponownego podłączenia ładowarki) grozi przypadkowym zwarciem taśmy matrycy eDP (ang. Embedded DisplayPort) lub innych złączy, co natychmiast niszczy procesor lub kontroler EC.
- Stosowanie nieoryginalnych lub tanich zasilaczy zastępczych: Tanie zasilacze bez odpowiedniej filtracji napięcia i z niestabilnymi protokołami Power Delivery generują szpilki napięciowe (krótkotrwałe przepięcia), które trwale uszkadzają układy wejściowe na płycie głównej.
- Wywieranie nacisku na płytę główną przy braku ładowania: Popularna w sieci próba „dociskania” obudowy wokół portów USB-C celem złapania styku prowadzi do przerwania delikatnych ścieżek sygnałowych w wewnętrznych warstwach laminatu (ang. PCB traces), co drastycznie komplikuje późniejszą naprawę i może uczynić ją nieopłacalną.
- Wymiana pasty termoprzewodzącej na pasty przewodzące prąd (płynny metal): Układ chłodzenia w modelu P52s nie posiada fabrycznych barier ochronnych wokół odkrytych rdzeni krzemowych. Zastosowanie ciekłego metalu przy naprężeniach mechanicznych konstrukcji niemal zawsze kończy się jego wyciekiem na drobne elementy SMD wokół rdzenia i natychmiastowym zwarciem.
Weryfikacja parametrów przez użytkownika
Przed podjęciem decyzji o przekazaniu urządzenia do zaawansowanej diagnostyki komponentowej, warto wykonać podstawowe czynności sprawdzające, które nie ingerują we wnętrze laptopa:
Zaleca się wykonanie twardego resetu kontrolera wbudowanego. Na spodzie obudowy ThinkPad P52s znajduje się miniaturowy otwór z przyciskiem resetującym (ang. Emergency Reset Hole). Procedura polega na odłączeniu zasilacza, wyjęciu zewnętrznej baterii, wciśnięciu przycisku spinaczem biurowym na około 10-15 sekund, a następnie ponownym podłączeniu zasilania sieciowego. Taki zabieg pozwala zresetować stany logiczne kontrolera EC w sytuacji zawieszenia magistrali komunikacyjnej.
Warto także zweryfikować stan obu baterii z poziomu oprogramowania diagnostycznego, sprawdzając liczbę cykli ładowania, napięcia poszczególnych ogniw oraz faktyczną pojemność w odniesieniu do pojemności projektowej. Jeśli po resecie i weryfikacji zasilacza objawy nie ustępują, źródło problemu leży bezpośrednio w warstwie elektronicznej płyty głównej.
Najczęściej zadawane pytania (FAQ)
Czy uszkodzenie portu Thunderbolt w ThinkPad P52s oznacza konieczność wymiany całej płyty głównej?
W znakomitej większości przypadków nie ma potrzeby wymiany całej płyty głównej. Uszkodzenie to jest w naszym serwisie usuwane na poziomie komponentowym poprzez wymianę kontrolera, przeprogramowanie dedykowanego układu pamięci SPI Flash nowym mikrokodem lub wymianę uszkodzonych elementów toru zasilania. Jest to procedura w pełni przywracająca fabryczną funkcjonalność.
Dlaczego laptop wyłącza się nagle, mimo że wskaźnik baterii w systemie pokazuje jeszcze zapas energii?
Zjawisko to najczęściej wynika z rozkalibrowania lub uszkodzenia jednego z dwóch akumulatorów w systemie Power Bridge, bądź awarii układu przełączającego zasilanie na płycie głównej. Jeśli jedna z baterii uległa zużyciu i ma uszkodzone ogniwo, kontroler w momencie próby poboru wyższego prądu rejestruje gwałtowny spadek napięcia poniżej progu krytycznego i natychmiast odcina zasilanie w celu ochrony elektroniki.
Jak długo trwa diagnostyka i naprawa płyty głównej w modelu P52s?
Czas realizacji zależy od charakteru usterki, jednak naprawa z reguły nie przekracza 3 dni. W przypadku standardowych czynności konserwacyjnych, czyszczenia układu chłodzenia i usuwania problemów z przegrzewaniem, czas realizacji wynosi do 24 godzin. W przypadku naprawy sprzętu w trybie door-to-door diagnoza jest bezpłatna.
Czy po naprawie toru zasilania USB-C funkcjonalność szybkiego ładowania i dokowania będzie w pełni zachowana?
Tak. Podczas napraw montowane są wyłącznie nowe, oryginalne układy scalone oraz złącza o specyfikacji zgodnej z projektem producenta. Po zakończeniu prac sprzęt przechodzi testy z obciążeniem odpowiadającym maksymalnym profilom Power Delivery (20V) oraz testy transmisji wideo i danych przez stację dokującą.
