Specyfika konstrukcyjna mobilnej stacji roboczej ThinkPad P71

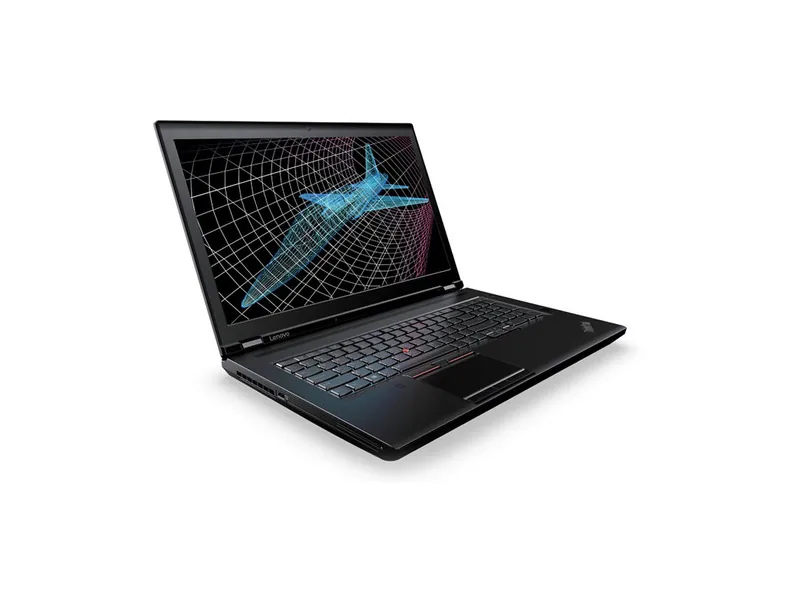

Model Lenovo ThinkPad P71 w wariancie konfiguracyjnym 20HK001FUS to zaawansowana mobilna stacja robocza (ang. mobile workstation — laptop o wysokiej wydajności obliczeniowej przeznaczony do zastosowań profesjonalnych, takich jak projektowanie CAD czy obróbka wideo). Urządzenie to zostało zaprojektowane z myślą o długotrwałej pracy pod maksymalnym obciążeniem podzespołów. Wyposażone w wydajne wielordzeniowe procesory oraz profesjonalne układy graficzne montowane na wymiennych modułach MXM (ang. Mobile PCI Express Module — standaryzowane złącze umożliwiające instalację dedykowanej karty graficznej w formie wymiennej płytki drukowanej), cechuje się rozbudowaną architekturą płyty głównej oraz złożonym systemem zasilania wielofazowego.
Wysoka gęstość upakowania elementów elektronicznych na płycie głównej oraz generowane przez komponenty straty cieplne sprawiają, że po latach intensywnej eksploatacji w urządzeniu mogą pojawić się specyficzne objawy usterek. Diagnostyka tego typu konstrukcji wymaga precyzyjnego podejścia laboratoryjnego, znajomości schematów blokowych (ang. block diagram — uproszczona reprezentacja połączeń pomiędzy głównymi układami scalonymi) oraz pomiarów fizycznych na poszczególnych liniach zasilających. W niezależnym serwisie analizujemy usterki stacji roboczych Lenovo od poziomu podstawowych komponentów pasywnych aż po zaawansowane układy BGA (ang. Ball Grid Array — typ obudowy układu scalonego montowanego powierzchniowo za pomocą siatki kulek lutowniczych).
Typowe objawy usterek w modelu ThinkPad P71-20HK001FUS
Objawy niestabilności lub całkowitej awarii mobilnej stacji roboczej mogą manifestować się w zróżnicowany sposób w zależności od sekcji, która uległa degradacji lub uszkodzeniu. Do najczęściej obserwowanych symptomów należą:
- Brak reakcji na przycisk włącznika: Dioda zasilania nie sygnalizuje podłączenia zasilacza sieciowego, a płyta główna nie pobiera prądu lub pobór zatrzymuje się na poziomie kilku miliamperów w trybie czuwania (ang. standby).
- Sygnalizacja kodów błędów i sekwencji dźwiękowych: Płyta główna uruchamia wentylatory, lecz nie generuje obrazu na matrycy, emitując sekwencję dźwiękową Lenovo Beep Code (ang. POST error code — sygnał dźwiękowy informujący o błędzie inicjalizacji pamięci RAM, procesora lub układu graficznego).
- Przegrzewanie i dławienie termiczne: Spadek wydajności pod obciążeniem spowodowany przez thermal throttling (zjawisko celowego obniżania taktowania zegarów procesora i karty graficznej w celu ochrony przed przekroczeniem bezpiecznej temperatury krytycznej), któremu towarzyszy głośna, ciągła praca układu chłodzenia.
- Artefakty wizualne lub brak obrazu: Pojawianie się pasów, przekłamań kolorów, zawieszanie się systemu podczas uruchamiania środowisk 3D lub całkowity brak sygnału na wbudowanej matrycy przy zachowaniu poprawnego obrazu na zewnętrznych złączach wideo.
- Wyłączanie się urządzenia pod obciążeniem: Nagły zanik zasilania podczas renderowania lub testów obciążeniowych, wynikający z zadziałania zabezpieczeń nadprądowych OCP (ang. Over Current Protection) lub zwarć w sekcji VRM (ang. Voltage Regulator Module — moduł przetwornicy napięcia zasilającej procesor lub rdzeń graficzny).
- Problemy z ładowaniem baterii: Komunikat w systemie operacyjnym o podłączonym, lecz nieladującym się zasilaczu, bądź brak detekcji drugiego akumulatora w konfiguracji mostkowej.
Przyczyny awarii i kluczowe punkty podatności
Złożoność konstrukcyjna modelu ThinkPad P71 sprawia, że źródło problemu może leżeć w kilku odrębnych obszarach funkcjonalnych płyty głównej i podzespołów towarzyszących. Analiza serwisowa pozwala wyróżnić następujące podatności:
1. Degradacja układu chłodzenia i past termoprzewodzących
W stacji roboczej ThinkPad P71 zastosowano dwuobiegowy system odprowadzania ciepła z osobnymi radiatorami i miedzianymi rurkami cieplnymi (ang. heatpipes — szczelne rurki miedziane zawierające ciecz roboczą, transportujące ciepło na zasadzie przemiany fazowej). Z biegiem czasu fabryczne materiały termoprzewodzące ulegają wysuszeniu i utracie elastyczności (ang. pump-out effect — zjawisko wypychania pasty termicznej spod rdzenia krzemowego na skutek cyklicznych zmian temperatur). Prowadzi to do powstania mikroszczelin powietrznych, gwałtownego wzrostu temperatur struktur krzemowych oraz miejscowego przegrzewania połączeń lutowniczych.
2. Usterki sekcji zasilania płyty głównej i modułu karty graficznej
Zasilanie zaawansowanych procesorów i układów graficznych wymaga przetwarzania prądów o wysokim natężeniu. W układach przetwornic dochodzi do degradacji tranzystorów MOSFET (ang. Metal-Oxide Semiconductor Field-Effect Transistor — tranzystor polowy sterowany napięciem, pełniący rolę klucza elektronicznego w przetwornicy impulsowej) oraz kondensatorów tantalowych i polimerowych filtrujących tętnienia napięcia. Zwarcie w górnym kluczu przetwornicy może skutkować podaniem pełnego napięcia zasilacza bezpośrednio na linie niskonapięciowe, co stwarza ryzyko uszkodzenia układów scalonych.
3. Uszkodzenia mechaniczne i zwarcia w gnieździe zasilania Slim-Tip
Gniazdo zasilania prostokątnego typu Slim-Tip w modelach o poborze mocy rzędu kilkuset watów jest narażone na znaczne obciążenia mechaniczne i termiczne. Uszkodzenie wewnętrznego pinu sygnałowego (ang. ID pin — linia identyfikacji mocy podłączonego zasilacza za pomocą wbudowanego rezystora) powoduje, że płyta główna nie rozpoznaje właściwej wydajności prądowej źródła zasilania, blokując ładowanie akumulatora lub obniżając taktowanie podzespołów.
4. Uszkodzenia połączeń lutowanych BGA i pamięci VRAM
Moduły graficzne MXM podlegają ciągłym naprężeniom termomechanicznym. Różnice we współczynnikach rozszerzalności cieplnej laminatu PCB oraz krzemowych struktur układów BGA prowadzą do mikropęknięć w strukturze bezołowiowych kulek lutowniczych (zjawisko zmęczenia termicznego stopu lutowniczego SAC). Dotyczy to zarówno samego rdzenia graficznego GPU, jak i otaczających go kości pamięci wideo VRAM (ang. Video Random Access Memory).
5. Błędy pamięci nieulotnej SPI Flash i uszkodzenia układu KBC/EC
W urządzeniach tej klasy oprogramowanie układowe BIOS/UEFI oraz wsad kontrolera wbudowanego KBC/EC (ang. Keyboard Controller / Embedded Controller — wyspecjalizowany mikrokontroler zarządzający zasilaniem, klawiaturą i procedurą startową płyty) przechowywane są w pamięciach flash. Przepięcia w sieci, spadki napięć podczas aktualizacji lub degradacja komórek pamięci mogą doprowadzić do niespójności sum kontrolnych, uniemożliwiając przejście procedury POST (ang. Power-On Self-Test — test autodiagnostyczny wykonywany przez oprogramowanie układowe tuż po włączeniu zasilania).
Metodyka diagnostyczna i procedury naprawcze
Prawidłowe usunięcie usterki w stacji roboczej ThinkPad P71 wymaga usystematyzowanego procesu weryfikacji parametrów elektrycznych i logicznych. Proces diagnostyczny realizowany jest według ściśle określonego schematu technicznego:
W pierwszej kolejności wykonywana jest inspekcja optyczna pod mikroskopem stereoskopowym w celu wykrycia ewentualnych śladów korozji, przegrzań laminatu, pęknięć mechanicznych oraz uszkodzeń złączy taśm sygnałowych (ang. FPC/FFC connectors). Następnie do płyty podłączany jest laboratoryjny zasilacz programowalny z pomiarem prądu o wysokiej rozdzielczości, co pozwala na ocenę stanu linii głównej oraz detekcję anomalii w poborze prądu w stanie spoczynku.
Kolejny krok obejmuje pomiary rezystancji względem masy na wszystkich głównych cewkach przetwornic impulsowych (linie zasilania pamięci RAM, mostka PCH, kontrolera zasilania, rdzeni CPU i GPU). Niska rezystancja na danej linii pozwala zidentyfikować gałąź dotkniętą zwarciem. W przypadku wykrycia zwarć niskoomowych stosowana jest próba zwarciowa z wykorzystaniem kamery termowizyjnej o wysokiej czułości, co pozwala bezbłędnie zlokalizować nagrzewający się uszkodzony element (np. przebity kondensator filtrujący lub uszkodzony układ scalony).
Zakres wykonywanych procedur naprawczych obejmuje:
- Naprawy sekcji zasilania na poziomie mikrolutowania: Wymiana uszkodzonych kontrolerów przetwornic PWM (ang. Pulse-Width Modulation), podwójnych tranzystorów MOSFET oraz pasywnych elementów filtrujących przy użyciu precyzyjnych stacji lutowniczych na gorące powietrze (ang. hot air) oraz mikroskopu serwisowego.
- Regenerację lub reballing układów BGA: Wymiana spoiwa lutowniczego pod układami scalonymi lub wymiana całych układów GPU/PCH przy użyciu automatycznych stacji lutowniczych do profili BGA z kontrolą stref grzewczych, co zapobiega wygięciu wielowarstwowego laminatu (ang. PCB warping). Montowane są wyłącznie fabrycznie nowe podzespoły.
- Programowanie pamięci SPI Flash: Zewnętrzne programowanie kości pamięci BIOS i układu EC przy użyciu programatorów sprzętowych z zachowaniem unikalnych danych konfiguracyjnych (numery seryjne, klucze zaszyte w tablicach DMI) oraz czyszczeniem regionu ME (ang. Intel Management Engine) w celu wyeliminowania opóźnień startowych.
- Kompleksową konserwację termiczną: Czyszczenie komór radiatorów, mycie łożysk wentylatorów oraz aplikacja zaawansowanych materiałów termoprzewodzących o wysokim współczynniku przewodzenia ciepła oraz precyzyjny dobór termopadów o odpowiedniej kompresji i gęstości, aby zapewnić idealny docisk do wszystkich cewek i kości pamięci.
Zagrożenia związane z niefachową ingerencją w stację roboczą
Konstrukcje z serii ThinkPad P charakteryzują się zwartą budową wewnętrzną i zastosowaniem wielu zintegrowanych magistrali danych. Samodzielne próby naprawy bez odpowiedniego zaplecza technicznego często prowadzą do powiększenia skali uszkodzeń:
Częstym błędem jest demontaż układu chłodzenia bez odłączenia głównego akumulatora oraz baterii podtrzymującej RTC (ang. Real-Time Clock). Na płycie głównej nawet przy wyłączonym urządzeniu stale obecne jest napięcie gotowości. Przypadkowe upuszczenie śrubki lub dotknięcie metalowym narzędziem okolic sekcji zasilania prowadzi do natychmiastowego zwarcia i zniszczenia układu KBC lub procesora.
Kolejnym problemem jest nieprawidłowy montaż termopadów (ang. thermal pads — elastyczne podkładki termoprzewodzące wypełniające przestrzeń między elementami a radiatorem). Użycie podkładek o niewłaściwej grubości lub zbyt dużej twardości powoduje brak właściwego kontaktu podstawy radiatora z rdzeniem krzemowym procesora bądź karty graficznej. Skutkuje to natychmiastowym przegrzewaniem się układu pod obciążeniem oraz ryzykiem ukruszenia odsłoniętego rdzenia krzemowego (ang. die cracking) przy nierównomiernym dokręcaniu śrub mocujących.
Błędem bywa również stosowanie agresywnej chemii czyszczącej, która może uszkodzić powłoki ochronne na wielowarstwowej płycie głównej lub wniknąć pod układy BGA, powodując korozję połączeń między kulkami lutowniczymi.
Organizacja obsługi technicznej
W przypadku konieczności wykonania naprawy mobilnej stacji roboczej obsługa realizowana jest w modelu dojazdowym. Serwisant dociera na miejsce w czasie do 1 godziny na obszarze Warszawy oraz okolic w promieniu 40 km. Wiele podstawowych usterek konfiguracyjnych, problemów z peryferiami czy wymian modułowych eliminowanych jest bezpośrednio na miejscu u klienta — większość usterek usuwamy podczas pierwszej wizyty.
W przypadku skomplikowanych awarii płyty głównej, wymagających zaawansowanych pomiarów oscyloskopowych, lutowania BGA lub długotrwałych testów obciążeniowych, sprzęt przekazywany jest do szczegółowej weryfikacji. Na cały okres trwania procedury naprawczej istnieje możliwość otrzymania bezpłatnego laptopa zastępczego, udostępnianego bez kaucji i limitu czasowego, co pozwala na zachowanie ciągłości pracy. Diagnostyka w trybie door-to-door z odbiorem przez kierowcę jest bezpłatna. Doświadczenie serwisu obejmujące ponad 20 lat pracy z elektroniką oraz ponad 10 000 wykonanych napraw pozwala na skuteczne przywrócenie sprawności nawet mocno wyeksploatowanym jednostkom roboczym. Standardowy czas naprawy z reguły nie przekracza 3 dni roboczych, a prace konserwacyjne i czyszczenie realizowane są w czasie do 24 godzin. Na wykonane usługi udzielana jest gwarancja do 12 miesięcy, a montowane komponenty są wyłącznie nowe.
Najczęściej zadawane pytania (FAQ)
Czy w modelu ThinkPad P71 można wymienić samą kartę graficzną po jej uszkodzeniu?
Tak, w przeciwieństwie do większości współczesnych laptopów konsumenckich, ThinkPad P71 posiada dedykowaną kartę graficzną w standardzie modułowym MXM. Oznacza to, że w przypadku trwałego uszkodzenia procesora graficznego GPU istnieje możliwość demontażu całej płytki modułu i jej naprawy na poziomie komponentów BGA lub montażu nowej karty bez konieczności wymiany całej płyty głównej.
Dlaczego stacja robocza drastycznie zwalnia po podłączeniu nieoryginalnego zasilacza?
Płyta główna ThinkPad P71 odczytuje sygnał z centralnego pinu złącza zasilania (pin ID). Jeśli zasilacz nie zostanie rozpoznany jako jednostka o odpowiedniej mocy nominalnej, kontroler zasilania wprowadza urządzenie w tryb ochronny. Taktowanie procesora oraz karty graficznej zostaje zredukowane do minimalnych wartości, aby uniknąć przeciążenia zasilacza, co w efekcie objawia się skrajnym spowolnieniem działania systemu operacyjnego.
Jak często należy przeprowadzać konserwację układu chłodzenia w stacji ThinkPad P71?
Z uwagi na wysoki pobór mocy podzespołów oraz emisję ciepła zaleca się pełną konserwację termiczną (czyszczenie radiatorów, wymianę past i termopadów) co 12 do 18 miesięcy przy standardowym użytkowaniu biurowym lub co 6 do 12 miesięcy w przypadku ciągłej pracy przy obliczeniach inżynieryjnych i renderingu 3D. Regularna wymiana materiałów termoprzewodzących zapobiega degradacji lutów pod układami BGA.
Co oznacza migająca dioda przycisku zasilania i brak reakcji ekranu?
Objaw ten zazwyczaj wskazuje na zablokowanie procedury startowej na etapie inicjalizacji jednego z głównych bloków zasilania lub błąd sumy kontrolnej w pamięci SPI Flash z oprogramowaniem UEFI. Wymaga to wykonania pomiarów oscyloskopowych w celu sprawdzenia generowania sygnałów taktujących oraz obecności napięć pomocniczych na płycie głównej.
