Lenovo ThinkPad P72-20MB0000PB — diagnostyka i typowe punkty awaryjności

Specyfika konstrukcyjna stacji roboczej ThinkPad P72

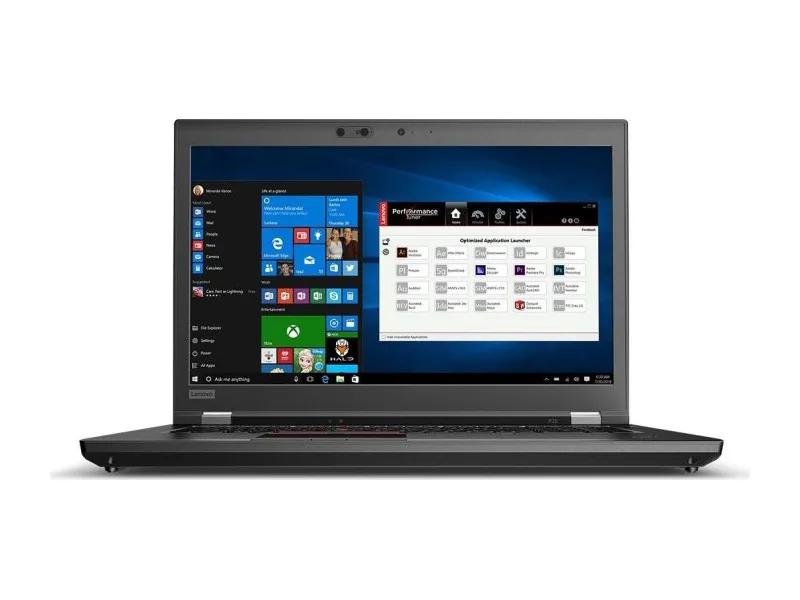

Model Lenovo ThinkPad P72 o oznaczeniu kodowym 20MB0000PB to zaawansowana, siedemnastocalowa mobilna stacja robocza (ang. mobile workstation — przenośny komputer o wydajności i architekturze zbliżonej do komputerów stacjonarnych przeznaczony do obliczeń inżynieryjnych i projektowania). Urządzenie to zostało zaprojektowane z myślą o ciągłej pracy pod wysokim obciążeniem obliczeniowym. Wewnątrz masywnej obudowy wzmacnianej stopami magnezu oraz tworzywem z włóknem szklanym zintegrowano wielordzeniowe jednostki centralne, dedykowany układ graficzny z profesjonalnej linii obliczeniowej, rozbudowaną sekcję zasilania oraz rozbudowany układ chłodzenia oparty na podwójnym zespole wentylatorów i masywnych miedzianych rurkach cieplnych (ang. heatpipes — elementy odprowadzające ciepło na zasadzie przemiany fazowej cieczy).

Z punktu widzenia serwisowego model ten wyróżnia się specyficzną architekturą płyty głównej. Zastosowano w nim złożony układ zasilania wielofazowego, przetwornice napięcia dla procesora i karty graficznej oraz układ EC (ang. Embedded Controller — mikrokontroler zarządzający klawiaturą, pracą wentylatorów, procedurą startową oraz stanami zasilania płyty). Urządzenie posiada również rozbudowane interfejsy komunikacyjne, w tym kontrolery portów Thunderbolt trzeciej generacji, które wymagają stabilnego zasilania i odpowiedniej komunikacji z mostkiem południowym. Choć konstrukcja cechuje się wysoką sztywnością i trwałością mechaniczną, wysokie parametry poboru mocy oraz generowane ciepło sprawiają, że w miarę upływu lat eksploatacji ujawniają się w niej charakterystyczne punkty podatności na usterki.

Typowe objawy usterek i punkty awaryjności w modelu ThinkPad P72-20MB0000PB

Długotrwała praca pod obciążeniem oraz naturalne starzenie się komponentów elektronicznych prowadzą do specyficznych objawów nieprawidłowego działania. W codziennej praktyce serwisowej obserwujemy kilka powtarzających się scenariuszy awarii w tym konkretnym wariancie ThinkPada P72.

• Brak reakcji na przycisk włącznika lub cykliczne restarty (tzw. bootloop): Laptop nie uruchamia się, dioda zasilania miga w określonym schemacie błędu lub urządzenie wyłącza się natychmiast po zainicjowaniu procedury POST (ang. Power-On Self-Test — wstępny test poprawności działania podzespołów wykonywany przez BIOS przed załadowaniem systemu operacyjnego). Częstą przyczyną jest uszkodzenie w głównej linii zasilania, zwarcie w gałęzi zasilania pamięci VRAM lub degradacja wsadu pamięci BIOS/UEFI.
• Brak ładowania baterii i niestabilna praca na zasilaczu sieciowym: Z uwagi na wysoki pobór prądu stacja robocza korzysta z zasilacza o wysokiej mocy ze złączem Slim Tip. Uszkodzenia mechaniczne gniazda zasilania, upalenie pinów sygnałowych ID (linia identyfikacji mocy zasilacza) lub awaria układu chargera (ang. battery charge controller — układ scalony odpowiedzialny za sterowanie procesem ładowania i przełączanie źródeł zasilania) skutkują brakiem ładowania lub dławieniem taktowania procesora (tzw. throttling energetyczny).
• Problemy z komunikacją przez porty Thunderbolt i USB-C: Podobnie jak w wielu innych modelach z tej generacji, kontroler Thunderbolt może ulec uszkodzeniu na skutek przepięć lub degradacji oprogramowania układowego (ang. firmware). Objawia się to brakiem wykrywania stacji dokujących, brakiem sygnału wideo na monitorach zewnętrznych lub całkowitym zablokowaniem linii danych.
• Przegrzewanie się, głośna praca wentylatorów i nagłe wyłączanie: Wyschnięcie fabrycznych past termoprzewodzących oraz degradacja termopadów (elastycznych podkładek termoprzewodzących odprowadzających ciepło z sekcji zasilania VRM i kości pamięci graficznej) prowadzi do gwałtownego wzrostu temperatur. W skrajnych przypadkach dochodzi do rozszczelnienia rurek cieplnych w radiatorze, przez co układ traci zdolność transferu ciepła na zewnątrz obudowy.
• Brak obrazu na matrycy wewnętrznej przy obecności obrazu na złączu zewnętrznym: Uszkodzenie może leżeć po stronie taśmy sygnałowej eDP (ang. embedded DisplayPort — cyfrowy interfejs przesyłu sygnału wideo z płyty głównej do matrycy), bezpiecznika podświetlenia na płycie głównej lub w samym układzie przełącznika zasilania linii matrycy.

Procedury diagnostyczne i zaawansowane metody naprawy

Diagnoza poprzedza każdą naprawę i w przypadku zaawansowanych stacji roboczych musi być przeprowadzona wieloetapowo. Nie ograniczamy się do powierzchownych testów programowych, lecz weryfikujemy stan fizyczny i elektryczny każdego bloku funkcjonalnego płyty głównej.

Pomiary elektryczne i analiza stanów logicznych

W przypadku urządzeń martwych lub niestabilnych pierwszym krokiem jest demontaż płyty głównej i podłączenie jej pod laboratoryjny zasilacz z regulacją prądową. Wykonujemy pomiary rezystancji na wszystkich głównych cewkach przetwornic względem masy, co pozwala zidentyfikować linie dotknięte zwarciem (ang. short circuit). Wykorzystujemy kamerę termowizyjną do lokalizacji elementów generujących nadmierne ciepło przy znikomym napięciu (próba zwarciowa). Następnie badana jest obecność i poprawność napięć w stanach zasilania S5, S3 i S0 oraz sprawdzana jest komunikacja na szynie danych I2C/SMBus.

Programowanie układów pamięci flash i naprawa oprogramowania układowego

W sytuacji, gdy laptop włącza się, lecz nie wyświetla obrazu lub sygnalizuje błąd sumy kontrolnej, weryfikacji podlega zawartość kości SPI Flash (pamięć nieulotna przechowująca wsad BIOS/UEFI oraz region ME — Management Engine). Przy użyciu zewnętrznych programatorów odczytujemy wsad, oczyszczamy region ME i wgrywamy zweryfikowany, fabryczny obraz oprogramowania, co eliminuje problemy z opóźnionym startem, pracą wentylatorów na maksymalnych obrotach czy brakiem inicjalizacji pamięci RAM.

Regeneracja i naprawa układów BGA oraz sekcji zasilania

W przypadku uszkodzeń elementów montowanych powierzchniowo w technologii BGA (ang. Ball Grid Array — obudowa układu scalonego ze stykami w postaci kulek ze stopu lutowniczego pod spodem układu), takich jak kontrolery mostka czy sekcje zasilania GPU, przeprowadzana jest wymiana uszkodzonych układów scalonych na profesjonalnych stacjach lutowniczych na podczerwień lub gorące powietrze z zachowaniem rygorystycznych profili temperaturowych. Do wszelkich napraw wykorzystujemy wyłącznie nowe, nigdy nieużywane komponenty elektroniczne, co gwarantuje stabilność termiczną i elektryczną.

Kompleksowa regeneracja układu chłodzenia

Wydajne chłodzenie w modelu P72 jest kluczem do zachowania żywotności płyty głównej. Standardowa procedura konserwacyjna obejmuje całkowity demontaż modułu radiatorów, chemiczne usunięcie skamieniałych past termoprzewodzących, czyszczenie łożysk i łopatek wentylatorów oraz aplikację materiałów termoprzewodzących o wysokiej przewodności cieplnej. Weryfikowana jest także sprawność samych rurek cieplnych poprzez badanie różnicy temperatur na końcach radiatora pod obciążeniem.

Czego unikać podczas problemów ze stacją roboczą

Próby samodzielnej ingerencji w zaawansowany sprzęt klasy ThinkPad P72 często prowadzą do pogłębienia usterki i zwielokrotnienia kosztów naprawy. Poniżej przedstawiono najczęstsze błędy popełniane podczas niefachowych prób usunięcia awarii:

• Uruchamianie laptopa na nieoryginalnych lub zbyt słabych zasilaczach: ThinkPad P72 wymaga zasilacza o odpowiedniej wydajności prądowej. Stosowanie uniwersalnych ładowarek ze zmiennymi końcówkami prowadzi do uszkodzenia układu detekcji zasilacza na płycie głównej oraz destabilizacji przetwornicy głównej.
• Otwieranie obudowy bez odłączenia baterii wewnętrznej: W modelach z wbudowanym akumulatorem każda manipulacja przy taśmach sygnałowych (zwłaszcza taśmie matrycy eDP) przy podłączonym zasilaniu bateryjnym kończy się natychmiastowym spaleniem bezpieczników, a nierzadko przebiciem linii zasilania podświetlenia do linii sygnałowej procesora, co trwale niszczy jednostkę centralną.
• Używanie ciekłego metalu zamiast pasty termoprzewodzącej: Ze względu na konstrukcję docisku radiatora oraz obecność odsłoniętych kondensatorów wokół rdzeni CPU i GPU, zastosowanie przewodzącego prąd ciekłego metalu stwarza ogromne ryzyko zwarcia i nieodwracalnego wypalenia laminatu płyty głównej.
• Próby doginania ciepłowodów i radiatora: Miedziane rurki cieplne posiadają wewnątrz strukturę kapilarną i niewielką ilość cieczy roboczej pod obniżonym ciśnieniem. Jakiekolwiek załamanie lub zgniecenie rurki powoduje jej rozszczelnienie i całkowitą utratę właściwości chłodzących.

Organizacja obsługi serwisowej

Obsługa urządzeń realizowana jest w modelu serwisowym z dojazdem. Serwisant dociera na miejsce w czasie do 1 godziny na obszarze Warszawy oraz okolic w promieniu do 40 km. W przypadku konieczności wykonania specjalistycznych prac lutowniczych lub zaawansowanych pomiarów laboratoryjnych sprzęt jest odbierany przez kierowcę w trybie door-to-door (darmowa diagnoza dotyczy wyłącznie urządzeń przekazanych w tym trybie). Na czas trwania procedur serwisowych zapewniany jest bezpłatny laptop zastępczy, który pozostaje do dyspozycji bez kaucji i bez ograniczeń czasowych. Czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, a na wykonane usługi oraz zamontowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy. Po zakończeniu prac wystawiana jest faktura bez VAT.

Najczęściej zadawane pytania (FAQ)

Czy głośna praca wentylatorów w ThinkPadzie P72 zawsze oznacza awarię sprzętową?
Nie zawsze. W pierwszej kolejności należy odróżnić naturalną reakcję układu chłodzenia na wysokie obciążenie obliczeniowe od problemów wynikających z zanieczyszczenia radiatorów kurzem lub degradacji pasty termoprzewodzącej. Jeśli wentylatory pracują na maksymalnych obrotach bez uruchomionych aplikacji, a obudowa pozostaje chłodna, przyczyną może być uszkodzenie czujnika temperatury, błąd oprogramowania układowego EC lub uszkodzenie wsadu BIOS.

Co oznacza sytuacja, gdy laptop ładuje się tylko przy wyłączonym systemie?
Taki objaw wskazuje najczęściej na uszkodzenie linii komunikacyjnej w złączu zasilania (pin sygnałowy nie przekazuje informacji o mocy podłączonego zasilacza), usterkę samego zasilacza sieciowego lub uszkodzenie kluczy wejściowych (tranzystorów MOSFET) w sekcji zasilania płyty głównej, które pod obciążeniem nie są w stanie przepuścić wymaganego prądu.

Czy po rozlaniu płynu na klawiaturę ThinkPada P72 wystarczy wysuszyć urządzenie?
Samodzielne suszenie jest niewystarczające. Choć seria ThinkPad posiada kanaliki odprowadzające ciecz, agresywne związki chemiczne zawarte w napojach wywołują zjawisko korozji elektrochemicznej pod układami scalonymi BGA. Konieczne jest profesjonalne mycie płyty głównej w myjce ultradźwiękowej w odpowiednich roztworach chemicznych oraz inspekcja punktów lutowniczych pod mikroskopem stereoskopowym.

Jak długo trwa standardowe czyszczenie i konserwacja układu chłodzenia?
Procedura kompleksowej konserwacji, obejmująca czyszczenie mechaniczne, chemiczne usunięcie starych mediów termicznych, aplikację nowych past i termopadów oraz testy wygrzewające pod obciążeniem syntetycznym, trwa zazwyczaj do 24 godzin.
