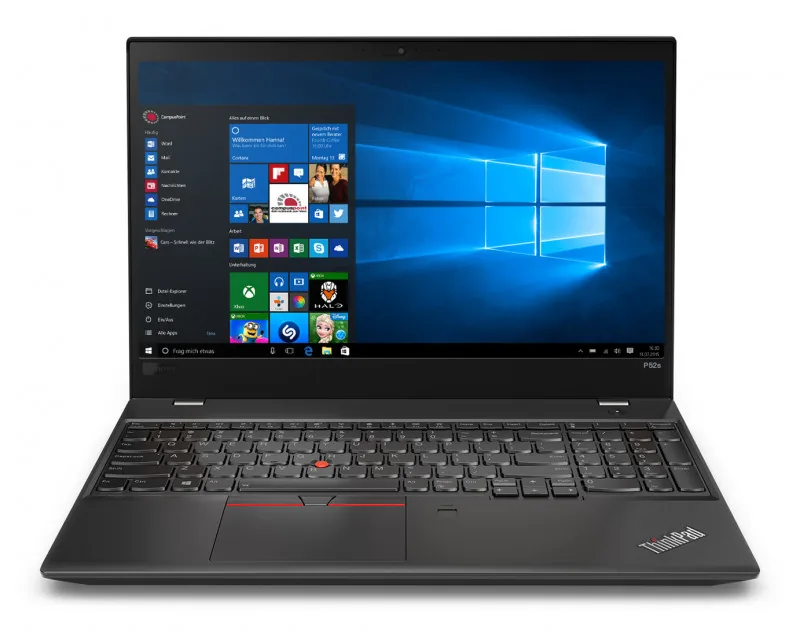

Lenovo ThinkPad P52s o oznaczeniu kodowym 20LB000HGE to smukła, mobilna stacja robocza, która łączy energooszczędne podzespoły z dedykowanym układem graficznym przeznaczonym do zastosowań profesjonalnych. Urządzenie to zostało zaprojektowane z myślą o inżynierach, architektach oraz specjalistach wymagających stabilnego środowiska pracy w programach do projektowania wspomaganego komputerowo. Mimo solidnej konstrukcji charakterystycznej dla linii biznesowych, intensywna eksploatacja, obciążenia termiczne oraz specyfika zintegrowanej architektury płyty głównej prowadzą z czasem do powstawania powtarzalnych usterek sprzętowych i programowych.
Prawidłowe rozpoznanie źródła nieprawidłowości w tym modelu wymaga uwzględnienia jego unikalnej budowy. Zastosowano w nim między innymi podwójny system zasilania akumulatorowego, złącza komunikacyjne w standardzie Thunderbolt oraz układ chłodzenia odprowadzający ciepło z dwóch niezależnych procesorów krzemowych za pośrednictwem wspólnego bloku ciepłowodów. Każdy z tych elementów może ulec degradacji lub uszkodzeniu pod wpływem czynników zewnętrznych i zmęczenia materiału.
Charakterystyczne objawy awarii w modelu ThinkPad P52s-20LB000HGE
W codziennej praktyce serwisowej obserwuje się szereg symptomów wskazujących na postępujące uszkodzenie podzespołów stacji roboczej. Do najczęściej zgłaszanych problemów należą zaburzenia w procesie zasilania oraz ładowania. Urządzenie potrafi nagle przestać reagować na podłączenie dedykowanego zasilacza przez port USB-C lub Thunderbolt, ładować tylko jeden z dwóch zainstalowanych akumulatorów albo całkowicie tracić energię mimo stałego podpięcia do sieci elektroenergetycznej.
Kolejną powszechną grupą objawów są anomalie związane z wyświetlaniem obrazu i stabilnością pod obciążeniem. Użytkownicy obserwują spadki płynności działania systemu, zawieszanie się aplikacji inżynierskich, a także błędy zatrzymania systemu, popularnie nazywane niebieskimi ekranami śmierci (błędy typu BSOD, czyli Blue Screen of Death, będące wynikiem awarii krytycznych sterowników lub sprzętu). Często towarzyszy temu głośna praca wentylatora, który wchodzi na maksymalne obroty niemal natychmiast po uruchomieniu komputera, lub wręcz przeciwnie – brak reakcji układu chłodzenia prowadzący do wyłączenia zabezpieczającego przed przegrzaniem.
Występują również trudności z wykrywaniem urządzeń peryferyjnych podłączanych przez stacje dokujące, brak sygnału na zewnętrznych monitorach oraz problemy z interfejsami wejściowymi, takimi jak wbudowana klawiatura, manipulator punktowy TrackPoint czy wielodotykowy gładzik.
Najczęstsze przyczyny usterek sprzętowych i elektronicznych
Analiza laboratoryjna uszkodzonych egzemplarzy ThinkPad P52s pozwala wyodrębnić kilka głównych źródeł problemów technicznych, które wynikają bezpośrednio z konstrukcji elektronicznej tego wariantu.
Uszkodzenia kontrolera i oprogramowania układowego Thunderbolt
Jedną z najbardziej specyficznych usterek w tej generacji urządzeń jest degradacja układu scalonego odpowiedzialnego za obsługę interfejsu Thunderbolt oraz zasilania USB-C Power Delivery (standardu umożliwiającego przesyłanie wysokiej mocy zasilania przez złącze USB-C). Wada fabryczna oprogramowania układowego w pamięci SPI Flash (nieulotnej pamięci przechowującej mikroprogram kontrolera) prowadzi do nadmiernej liczby cykli zapisu, co skutkuje fizycznym uszkodzeniem pamięci lub samego kontrolera. Objawia się to postępującą utratą funkcji ładowania, brakiem rozpoznawania stacji dokujących, a ostatecznie brakiem możliwości uruchomienia płyty głównej.
Przegrzewanie i zjawisko dławienia termicznego
Dedykowany układ graficzny wraz z wielordzeniowym procesorem generują znaczne ilości ciepła pod obciążeniem obliczeniowym. Fabryczna pasta termoprzewodząca (substancja wypełniająca mikroszczeliny między rdzeniem krzemowym a radiatorem w celu poprawy przewodnictwa cieplnego) po kilkunastu miesiącach traci swoje właściwości plastyczne i ulega skamienieniu. W konsekwencji dochodzi do zjawiska dławienia termicznego (thermal throttling, czyli automatycznego obniżania taktowania zegarów procesora w celu ochrony przed przegrzaniem), co objawia się drastycznym spadkiem wydajności stacji roboczej.
Awarie układu podwójnej baterii Power Bridge
ThinkPad P52s wykorzystuje technologię Power Bridge, która łączy baterię wewnętrzną montowaną pod dolną pokrywą z baterią zewnętrzną wymienną podczas pracy urządzenia. Kontroler ładowania wbudowany w układ KBC (Embedded Controller, specjalizowany mikrokontroler zarządzający zasilaniem, klawiaturą i temperaturą płyty głównej) steruje przełączaniem sekwencyjnym między ogniwami. Awaria kluczy tranzystorowych MOSFET (tranzystorów polowych sterujących przepływem prądu) w gałęzi ładowania lub asymetria zużycia ogniw prowadzi do blokady ładowania jednego z akumulatorów lub wyłączania się laptopa przy odłączeniu zasilacza sieciowego.
Zużycie i pęknięcia gniazd połączeniowych
Gniazda USB typu C oraz złącza dokowania są bezpośrednio wlutowane w laminat wielowarstwowej płyty głównej. Ciągłe wpinanie i wypinanie przewodów, naprężenia mechaniczne oraz praca z ciężkimi kablami powodują mikropęknięcia połączeń lutowanych BGA/SMD (technologii montażu powierzchniowego elementów elektronicznych). Skutkuje to przerwami w obwodach sygnałowych i zasilających.
Diagnostyka i procedury naprawcze w serwisie
Skuteczne usunięcie awarii w zaawansowanym technologicznie laptopie biznesowym wymaga wdrożenia wieloetapowej procedury diagnostycznej. Proces rozpoczyna się od weryfikacji organoleptycznej i pomiarów podstawowych parametrów elektrycznych.
- Pomiary rezystancji i napięć na cewkach przetwornic: Za pomocą oscyloskopu i multimetru laboratoryjnego sprawdzana jest obecność zwarć w głównych liniach zasilających (takich jak linia główna VSTBY, zasilanie pamięci RAM, rdzenia procesora VCORE oraz układu graficznego). Pozwala to wykluczyć uszkodzenie struktury procesora głównego.
- Weryfikacja i programowanie pamięci EEPROM/SPI: W przypadku problemów z kontrolerem Thunderbolt lub brakiem startu płyty głównej, wylutowujemy układ pamięci i przeprowadzamy programowanie w zewnętrznym programatorze sprzętowym, wgrywając czysty wsad z poprawnym regionem ME (Intel Management Engine, podsystemem zarządzającym w procesorach Intel).
- Naprawa sekcji zasilania na poziomie elementów SMD: Wymieniamy uszkodzone sterowniki przetwornic (układy PWM), kontrolery ładowania (chargery) oraz tranzystory sterujące, stosując wyłącznie nowe, fabryczne komponenty półprzewodnikowe.
- Lutowanie BGA i wymiana złączy: Uszkodzone mechanicznie porty USB-C oraz złącza dokowania są demontowane przy użyciu profesjonalnych stacji lutowniczych na gorące powietrze lub podczerwień. Nowe elementy są precyzyjnie pozycjonowane i lutowane z zachowaniem odpowiednich profili termicznych, co zapobiega rozwarstwieniu laminatu.
- Kompleksowa regeneracja układu chłodzenia: Radiator jest chemicznie oczyszczany ze starych osadów, łożysko wentylatora podlega konserwacji, a na rdzenie nakładane są pasty termoprzewodzące o wysokim współczynniku przewodzenia ciepła oraz precyzyjnie dobrane termopady (elastyczne taśmy termoprzewodzące odprowadzające ciepło z sekcji zasilania i pamięci VRAM).
Po wykonaniu czynności naprawczych każdy egzemplarz przechodzi rygorystyczne testy obciążeniowe, sprawdzające stabilność napięć, temperatury pod pełnym obciążeniem syntetycznym oraz poprawność komunikacji ze wszystkimi portami rozszerzeń.
Dlaczego samodzielne próby naprawy niosą ryzyko
Laptopy z serii ThinkPad uchodzą za konstrukcje modułowe, co bywa mylące dla osób bez specjalistycznego przygotowania technicznego. Samodzielna ingerencja wewnątrz modelu P52s wiąże się z konkretnymi zagrożeniami konstrukcyjnymi.
Przede wszystkim demontaż obudowy bez uprzedniego programowego odłączenia baterii wewnętrznej w menu BIOS/UEFI (podstawowym systemie wejścia-wyjścia płyty głównej) grozi natychmiastowym zwarciem na płycie głównej. Nawet przypadkowe dotknięcie metalowym narzędziem okolic gniazda taśmy matrycy eDP (Embedded DisplayPort, cyfrowego interfejsu przesyłania obrazu do ekranu) powoduje spalenie linii zasilania podświetlenia matrycy lub uszkodzenie mostka w procesorze.
Równie niebezpieczne są próby domowego wgrywania niezweryfikowanych wsadów BIOS pobranych z forów internetowych. Może to doprowadzić do uszkodzenia danych kalibracyjnych, utraty unikalnych numerów seryjnych urządzenia, a w skrajnym przypadku do trwałego zablokowania płyty głównej. Z kolei stosowanie nieodpowiednich materiałów termoprzewodzących, w tym zbyt grubych termopadów, powoduje brak prawidłowego docisku radiatora do rdzenia procesora i natychmiastowe przegrzanie układu po włączeniu.
Obsługa mobilna i organizacja procesu naprawczego
W przypadku awarii sprzętu mobilnego czas reakcji ma kluczowe znaczenie dla ciągłości pracy zawodowej. Obsługa techniczna realizowana jest w modelu dojazdowym. Dojazd realizowany jest w czasie do 1 godziny na obszarze Warszawy oraz okolic w promieniu do 40 km. W przypadku konieczności wykonania zaawansowanych prac mikrolutowniczych, sprzęt jest odbierany bezpośrednio przez kierowcę w procedurze door-to-door, w ramach której bezpłatna diagnoza poprzedza decyzję o realizacji prac. Na czas trwania naprawy zapewniany jest bezpłatny laptop zastępczy, który pozostaje do dyspozycji bez limitu czasowego i bez konieczności wnoszenia kaucji.
Standardowy czas realizacji prac serwisowych z reguły nie przekracza 3 dni roboczych, natomiast czynności z zakresu konserwacji układu chłodzenia i optymalizacji termicznej przeprowadzane są w czasie do 24 godzin. Na wykonane usługi oraz zainstalowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy.
Najczęściej zadawane pytania (FAQ)
Czy brak reakcji na zasilacz zawsze oznacza konieczność wymiany całej płyty głównej?
Zdecydowanie nie. W większości przypadków uszkodzeniu ulega jedynie pojedynczy komponent w sekcji zasilania, kontroler ładowania, pamięć SPI lub gniazdo USB-C. Naprawa na poziomie pojedynczych elementów elektronicznych pozwala przywrócić pełną sprawność oryginalnej płyty głównej bez konieczności jej kosztownej wymiany.
Dlaczego ThinkPad P52s rozładowuje najpierw jedną baterię, a nie obie jednocześnie?
Jest to zamierzone działanie systemu Power Bridge. Układ KBC steruje rozładowywaniem w taki sposób, aby w pierwszej kolejności zużywać energię z baterii zewnętrznej, co pozwala na jej wymianę w trakcie pracy urządzenia bez konieczności wyłączania systemu operacyjnego. Bateria wewnętrzna stanowi bufor bezpieczeństwa.
Co oznacza błąd 2100: Detection error on SSD podczas uruchamiania komputera?
Komunikat ten wskazuje na problem z wykryciem dysku półprzewodnikowego NVMe M.2. W modelu ThinkPad P52s dysk jest montowany w specjalnym koszyku z dedykowanym kablem sygnałowym. Usterka może wynikać z poluzowania taśmy transmisyjnej, uszkodzenia adaptera dysku lub awarii kontrolera pamięci Flash na samym nośniku danych.
Jak często należy wymieniać pastę termoprzewodzącą w tej stacji roboczej?
Przy intensywnym wykorzystywaniu dedykowanego układu graficznego oraz wielordzeniowego procesora zaleca się przeprowadzanie pełnej konserwacji układu chłodzenia co 12–18 miesięcy. Regularna wymiana materiałów termoprzewodzących zapobiega degradacji połączeń lutowanych pod układami BGA i chroni procesory przed uszkodzeniem termicznym.
