Porównanie kosztów eksploatacji Lenovo ThinkPad P52-20M90017GE względem konkurencyjnych serii biznesowych Lenovo

Specyfika konstrukcyjna stacji roboczej ThinkPad P52 a pozostałe linie biznesowe Lenovo

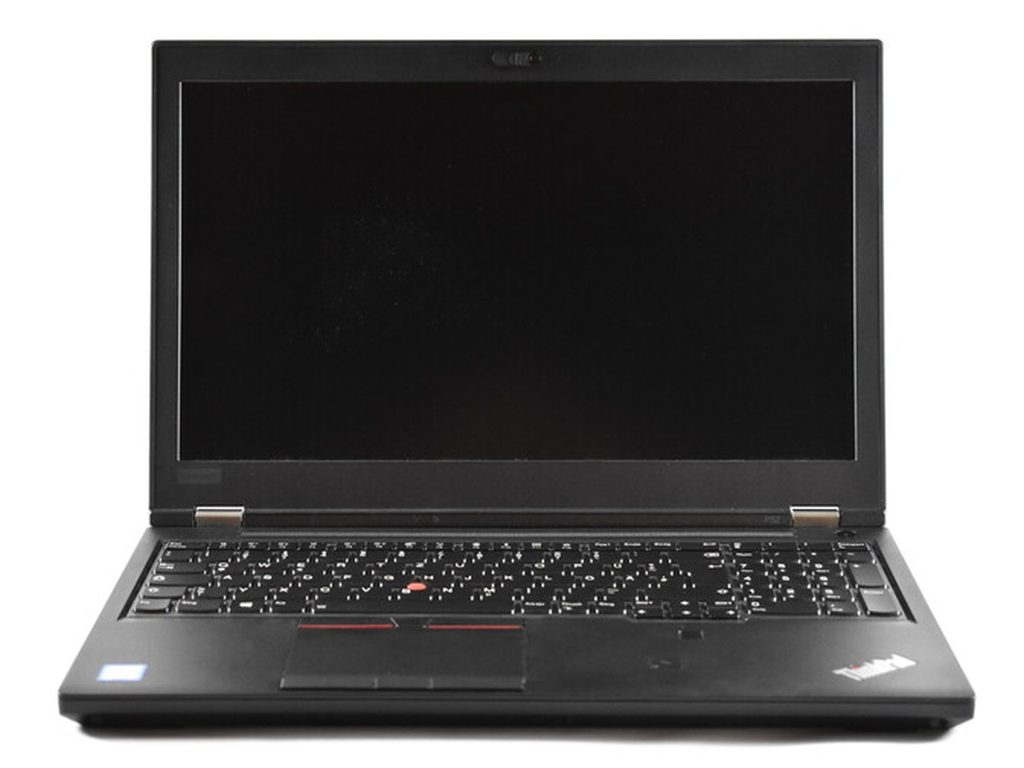

Mobilna stacja robocza Lenovo ThinkPad P52 (wariant modelowy 20M90017GE) to urządzenie zaprojektowane do pracy pod ciągłym, wysokim obciążeniem obliczeniowym. W portfolio producenta segment ten różni się diametralnie od innych popularnych serii przeznaczonych do pracy biurowej, takich jak ThinkPad seria T (laptopy korporacyjne o zbalansowanej wydajności i mobilności), ThinkPad seria X czy X1 (ultralekkie konstrukcje mobilne), ThinkBook (komputery dla małych i średnich przedsiębiorstw) oraz Lenovo V-series (podstawowa seria biurowa). Zrozumienie różnic w architekturze wewnętrznej tych urządzeń jest kluczem do rzetelnej oceny długofalowych wydatków związanych z ich utrzymaniem i serwisowaniem.

Głównym wyznacznikiem kosztów eksploatacji w przypadku modelu ThinkPad P52 jest jego modularność oraz rozbudowany układ zasilania i chłodzenia. W przeciwieństwie do ultramobilnych wariantów ThinkPad X1 czy smukłych laptopów ThinkBook, gdzie większość podzespołów jest trwale zintegrowana z płytą główną (ang. on-board components, elementy wlutowane na stałe), model P52 oferuje cztery sloty na pamięć operacyjną RAM SODIMM (ang. Small Outline Dual In-line Memory Module, miniaturowy moduł pamięci) z obsługą modułów z korekcją błędów ECC (ang. Error-Correcting Code, technologia wykrywania i korygowania błędów pamięci) lub standardowych Non-ECC, a także trzy zatoki na nośniki danych (dwa złącza M.2 NVMe PCIe oraz zatokę na dysk 2,5 cala SATA). Taka konstrukcja drastycznie obniża koszty ewentualnej rozbudowy i modernizacji w porównaniu z seriami, gdzie wymiana pamięci operacyjnej wymaga wymiany całej płyty głównej.

Jednocześnie duża moc obliczeniowa wielordzeniowego procesora oraz dedykowanego układu graficznego pociąga za sobą wyższe wymagania termiczne i energetyczne. ThinkPad P52 wyposażony jest w potężny zasilacz sieciowy oraz dwuobiegowy system chłodzenia z dwoma niezależnymi wentylatorami i zespołem miedzianych rurek cieplnych (ang. heatpipes, elementy odprowadzające ciepło do radiatora). Choć konstrukcja ta charakteryzuje się bardzo wysoką trwałością mechaniczną dzięki klatce wzmacniającej (ang. Roll Cage, wewnętrzna rama ze stopu magnezu chroniąca elektronikę), to koszty materiałów eksploatacyjnych, takich jak wysokowydajne pasty termoprzewodzące o podwyższonej przewodności cieplnej czy termopady (termoprzewodzące taśmy elastomerowe), są w tej klasie urządzeń wyższe niż w przypadku energooszczędnych modeli ThinkPad T czy podstawowych laptopów Lenovo V-series.

Czynniki wpływające na koszty utrzymania w perspektywie wieloletniej

Koszty eksploatacji sprzętu komputerowego w środowisku profesjonalnym nie ograniczają się wyłącznie do zakupu urządzenia. Na całkowity koszt posiadania TCO (ang. Total Cost of Ownership, suma wszystkich wydatków związanych z zakupem, wdrożeniem i utrzymaniem sprzętu) składają się cykliczne czynności konserwacyjne, naprawy usterek mechanicznych, wymiana podzespołów zużywających się oraz podatność architektury na awarie zasilania. Poniżej przedstawiono porównanie kluczowych aspektów serwisowych modelu ThinkPad P52 względem innych linii biznesowych marki Lenovo.

• Układ zasilania i bateria: ThinkPad P52 korzysta z zewnętrznej, wymiennej baterii montowanej w tylnej części obudowy za pomocą mechanicznych zatrzasków. W nowszych seriach ThinkPad T, ThinkBook czy Yoga stosuje się wyłącznie baterie wewnętrzne (ang. internal battery), których wymiana wiąże się z koniecznością demontażu dolnej pokrywy obudowy i odpięcia delikatnych taśm sygnałowych. Zewnętrzny akumulator w P52 eliminuje ryzyko mechanicznego uszkodzenia obudowy podczas wymiany ogniwa, jednak z racji dużej pojemności i specyfikacji prądowej jest to komponent o wyższej cenie niż małe baterie w seriach V czy ThinkBook.
• Porty komunikacyjne i gniazda zasilania: Model P52 wykorzystuje klasyczne, prostokątne gniazdo zasilania Slim Tip, które jest lutowane bezpośrednio do płyty lub osadzone na dedykowanym przewodzie montażowym. Rozwiązanie to charakteryzuje się znacznie wyższą odpornością na wyłamanie niż zintegrowane porty USB-C Power Delivery, powszechnie stosowane w ultrabookach ThinkPad X1 czy seriach Yoga. W przypadku uszkodzenia portu USB-C w nowszych seriach naprawa wymaga precyzyjnego lutowania układu SMD (ang. Surface Mount Device, elementy montowane powierzchniowo) oraz kontrolera zasilania PD (ang. Power Delivery Controller, układ scalony negocjujący napięcie ładowania).
• Klawiatura i elementy sterujące: Klawiatura w ThinkPad P52 jest montowana od góry i wymieniana jako oddzielny moduł serwisowy, co jest charakterystyczne dla klasycznych modeli ThinkPad. W seriach Lenovo IdeaPad, Yoga, ThinkBook czy wielu modelach V-series klawiatura jest integralną częścią górnej obudowy (ang. palmrest, pulpit roboczy) i mocowana za pomocą kilkudziesięciu zgrzewów z tworzywa sztucznego. W razie zalania lub uszkodzenia mechanicznego klawisza, naprawa w P52 ogranicza się do demontażu kilku śrub, podczas gdy w seriach konsumencko-biznesowych wymaga wymiany całego pulpitu lub czasochłonnego przetapiania zgrzewów.
• Kompatybilność i dostępność komponentów: W segmencie stacji roboczych P-series stosowane są wyłącznie nowe, dedykowane komponenty spełniające rygorystyczne normy prądowe. O ile podstawowe serie Lenovo V-series korzystają z uniwersalnych matryc eDP (ang. Embedded DisplayPort, cyfrowy interfejs przesyłu obrazu do matrycy), o tyle ThinkPad P52-20M90017GE wyposażony w zaawansowaną matrycę o wysokim pokryciu przestrzeni barw wymaga precyzyjnie dobranego panelu z odpowiednim wsadem EEPROM (pamięć nieulotna przechowująca konfigurację ekranu).

Zużycie termiczne a żywotność komponentów BGA

Kluczowym elementem generującym potencjalne wydatki serwisowe w mocnych stacjach roboczych jest degradacja termiczna połączeń lutowanych pod układami scalonymi dużej skali. W modelu ThinkPad P52 procesor oraz dedykowany procesor graficzny są zamontowane w technologii BGA (ang. Ball Grid Array, obudowa z wyprowadzeniami w postaci kulek ze spoiwa lutowniczego pod spodem układu). Ze względu na generowanie dużej ilości ciepła, laptopy te są znacznie bardziej wrażliwe na brak regularnego serwisu układu chłodzenia niż niskonapięciowe modele z serii ThinkPad T czy ThinkBook wyposażone w procesory z serii U (ang. Ultra-low power, procesory o obniżonym poborze energii).

Brak cyklicznej wymiany materiałów termoprzewodzących prowadzi do zjawiska dławienia termicznego (ang. thermal throttling, automatyczne obniżanie taktowania zegarów w celu ochrony przed przegrzaniem), a w dłuższej perspektywie do utleniania i pękania bezołowiowych kulek lutowniczych pod układem GPU lub mostkiem PCH (ang. Platform Controller Hub, zintegrowany kontroler chipsetu). W przypadku wystąpienia takiej usterki konieczne staje się przeprowadzenie procedury reballingu BGA (wymiana spoiwa lutowniczego pod układem scalonym) lub montaż nowego układu graficznego. Pod tym względem prostsze laptopy biurowe Lenovo V-series lub ThinkPad z grafiką zintegrowaną generują znacznie niższe ryzyko awarii cieplnych, aczkolwiek nie oferują ułamka wydajności obliczeniowej stacji P52.

Metodyka diagnostyczna i procedury naprawcze w stacjach roboczych i seriach biznesowych

Obsługa serwisowa urządzeń z serii ThinkPad P oraz pozostałych linii biznesowych Lenovo wymaga zastosowania zróżnicowanych procedur diagnostycznych i aparatury pomiarowej. Każda interwencja rozpoczyna się od precyzyjnej weryfikacji stanu technicznego, co pozwala uniknąć niepotrzebnych kosztów związanych z wymianą sprawnych elementów.

Procedura serwisowa w przypadku zaawansowanych urządzeń przebiega według ściśle określonych etapów:

• Weryfikacja wstępna i diagnostyka linii zasilania: Diagnoza poprzedza każdą naprawę. W przypadku urządzeń nieuruchamiających się wykonywane są pomiary rezystancji głównych gałęzi zasilania względem masy za pomocą multimetru cyfrowego oraz laboratoryjnego zasilacza z regulacją prądową. Pozwala to na zlokalizowanie zwarć w przetwornicach głównych (3,3V oraz 5V), obwodach zasilania procesora VCORE czy sekcji zasilania pamięci RAM.
• Analiza termowizyjna: Przy występowaniu mikrozwarć na płycie głównej stosowana jest kamera termowizyjna, która umożliwia bezinwazyjną lokalizację uszkodzonych kondensatorów ceramicznych MLCC (ang. Multi-layer Ceramic Capacitor, wielowarstwowy kondensator ceramiczny) lub uszkodzonych kluczy przetwornic MOSFET (ang. Metal-Oxide Semiconductor Field-Effect Transistor, tranzystor polowy sterujący przepływem prądu).
• Programowanie pamięci układowych: W przypadku błędów inicjalizacji, uszkodzenia regionu ME (ang. Management Engine, podsystem bezpieczeństwa i zarządzania w procesorach) lub zablokowania hasła na poziomie układowym, przeprowadzane jest bezpośrednie programowanie kości SPI Flash (pamięć przechowująca kod BIOS/UEFI) za pomocą programatora sprzętowego. W stacjach roboczych P52 procedura ta wymaga uwzględnienia zaawansowanych zabezpieczeń układu TPM (ang. Trusted Platform Module, moduł kryptograficzny).
• Regeneracja układu chłodzenia: Standardowa procedura konserwacji obejmuje ultradźwiękowe czyszczenie łopatek wentylatorów, dekompresję i weryfikację szczelności rurek cieplnych, usunięcie skamieniałej fabrycznej pasty oraz aplikację nowych, wysokiej klasy termopadów i past termoprzewodzących o wysokiej gęstości, odpornych na zjawisko wypychania (ang. pump-out effect, wypychanie pasty termicznej spod rdzenia na skutek cykli nagrzewania i chłodzenia).

Do napraw wykorzystujemy wyłącznie nowe, nigdy nieużywane komponenty. Prace z płytami głównymi, układami BGA oraz mikroskopowym lutowaniem złącz SMD są realizowane przy zachowaniu pełnej ochrony ESD (ang. Electrostatic Discharge, ochrona przed wyładowaniami elektrostatycznymi). Przy naprawach realizowanych poza lokalizacją klienta, bezpłatny laptop zastępczy jest udostępniany na cały czas trwania naprawy, bez konieczności wpłacania kaucji i bez limitu czasowego, co pozwala na zachowanie ciągłości pracy.

Zalecenia eksploatacyjne i błędy popełniane podczas samodzielnych prób naprawy

Mobilne stacje robocze, pomimo pancernej konstrukcji zewnętrznej, są urządzeniami o bardzo wysokim stopniu upakowania elektroniki. Samodzielne ingerencje w ich strukturę bez odpowiedniego przygotowania technicznego często prowadzą do powikłań, które drastycznie podnoszą całkowity koszt przywrócenia sprzętu do sprawności.

Najczęściej spotykane błędy i zagrożenia obejmują:

• Odłączanie matrycy przy podłączonym zasilaniu: W modelach ThinkPad P52, podobnie jak w seriach T czy ThinkBook, na złączu matrycy eDP stale obecne jest napięcie głównej linii zasilania (około 20V). Próba wypięcia lub wpięcia taśmy LCD bez uprzedniego fizycznego odłączenia baterii głównej oraz wyłączenia wewnętrznej baterii podtrzymującej skutkuje niemal natychmiastowym zwarciem linii podświetlenia do linii sygnałowej procesora, co prowadzi do uszkodzenia bezpieczników SMD lub samego procesora.
• Niewłaściwy dobór grubości termopadów: Zastosowanie uniwersalnych lub zbyt grubych termopadów na sekcji zasilania (VRM) i pamięciach VRAM układu graficznego powoduje brak prawidłowego docisku miedzianej podstawy radiatora do rdzenia procesora i GPU. Skutkuje to gwałtownym wzrostem temperatur i wyłączaniem się komputera pod obciążeniem. Z kolei zbyt cienkie termopady nie odbierają ciepła z tranzystorów MOSFET, co może doprowadzić do ich termicznego przepalenia i uszkodzenia laminatu płyty głównej.
• Używanie nieodpowiednich wkrętów montażowych: Konstrukcja ThinkPad P52 wykorzystuje śruby o zróżnicowanej długości i średnicy gwintu. Wkręcenie zbyt długiej śruby w niewłaściwy otwór montażowy prowadzi do przewiercenia ścieżek sygnałowych w wielowarstwowym laminacie płyty głównej (ang. PCB multi-layer), co w wielu przypadkach jest usterką nieodwracalną.
• Zaniedbanie czyszczenia portów dokujących i Thunderbolt: Gniazda USB-C/Thunderbolt 3 w modelu P52 pracują pod dużym obciążeniem prądowym podczas korzystania ze stacji dokujących. Gromadzący się w nich kurz i zabrudzenia w połączeniu z wilgocią z powietrza prowadzą do powstawania mikrołuków elektrycznych i degradacji styków sygnałowych.

Podsumowanie bilansu eksploatacyjnego: P52 na tle innych serii Lenovo

Analizując całkowite koszty eksploatacji, Lenovo ThinkPad P52-20M90017GE plasuje się na odmiennej pozycji niż standardowe serie biznesowe. W porównaniu do serii Lenovo V-series oraz podstawowych modeli ThinkBook, P52 generuje wyższe koszty jednostkowe materiałów eksploatacyjnych (pasty, termopady, zasilacze, zaawansowane matryce) oraz wymaga bardziej rygorystycznego reżimu temperaturowego. Z drugiej strony, dzięki modularnej budowie, doskonałej dostępności nowych części zamiennych, czterem slotom RAM, trzem złączom na dyski oraz wymiennej klawiaturze, jego żywotność techniczna jest znacznie dłuższa niż w przypadku konstrukcji konsumenckich czy ultramobilnych (gdzie awaria jednego wlutowanego modułu pamięci wymusza kosztowną wymianę całej płyty głównej).

Względem serii ThinkPad T, model P52 jest droższy w codziennym utrzymaniu energetycznym i serwisie układu chłodzenia, lecz oferuje nieporównywalnie wyższą stabilność przy długotrwałych renderowaniach, symulacjach inżynierskich czy obróbce wideo. Prawidłowo i regularnie konserwowany ThinkPad P52 cechuje się przewidywalnymi kosztami serwisowymi, chroniąc przed nagłymi, krytycznymi awariami płyty głównej.

Często zadawane pytania (FAQ)

Jak często należy przeprowadzać konserwację układu chłodzenia w modelu ThinkPad P52?
W stacjach roboczych pracujących pod regularnym, wysokim obciążeniem obliczeniowym zaleca się czyszczenie radiatorów oraz wymianę past termoprzewodzących i termopadów co 12 miesięcy. Przy pracy w warunkach umiarkowanego obciążenia biurowego interwał ten można wydłużyć do 18-24 miesięcy. Czyszczenie i optymalizacja termiczna z reguły zamykają się w czasie do 24 godzin.

Czy w przypadku awarii dedykowanej karty graficznej w P52 możliwa jest jej naprawa bez wymiany całej płyty?
Tak, w większości przypadków usterki układu graficznego (artefakty, brak wykrywania karty, błędy sterownika) są usuwane na poziomie komponentowym poprzez wymianę spoiwa BGA lub montaż nowego układu scalonego na istniejącej płycie głównej, co pozwala znacznie ograniczyć koszty w stosunku do zakupu całego podzespołu bazowego.

Czy pamięć RAM w modelu ThinkPad P52 musi posiadać funkcję ECC?
Nie, płyta główna wariantu P52-20M90017GE obsługuje zarówno standardowe pamięci DDR4 SODIMM Non-ECC, jak i moduły ECC (korekcja błędów jest aktywna, jeśli zainstalowany procesor wspiera tę technologię). Pozwala to na zastosowanie tańszych, standardowych modułów RAM podczas rozbudowy pamięci operacyjnej.

Jakie są objawy wskazujące na konieczność natychmiastowego serwisu zasilania w ThinkPad P52?
Niepokojącymi symptomami są: nagrzewanie się wtyku zasilacza Slim Tip, samoczynne przełączanie się laptopa w tryb zasilania bateryjnego pod obciążeniem, brak ładowania baterii przy włączonym urządzeniu oraz nagłe spadki taktowania procesora do wartości minimalnych. W takich sytuacjach niezbędna jest diagnostyka sekcji ładowania (ang. charger IC) oraz kluczy wejściowych na płycie głównej.
