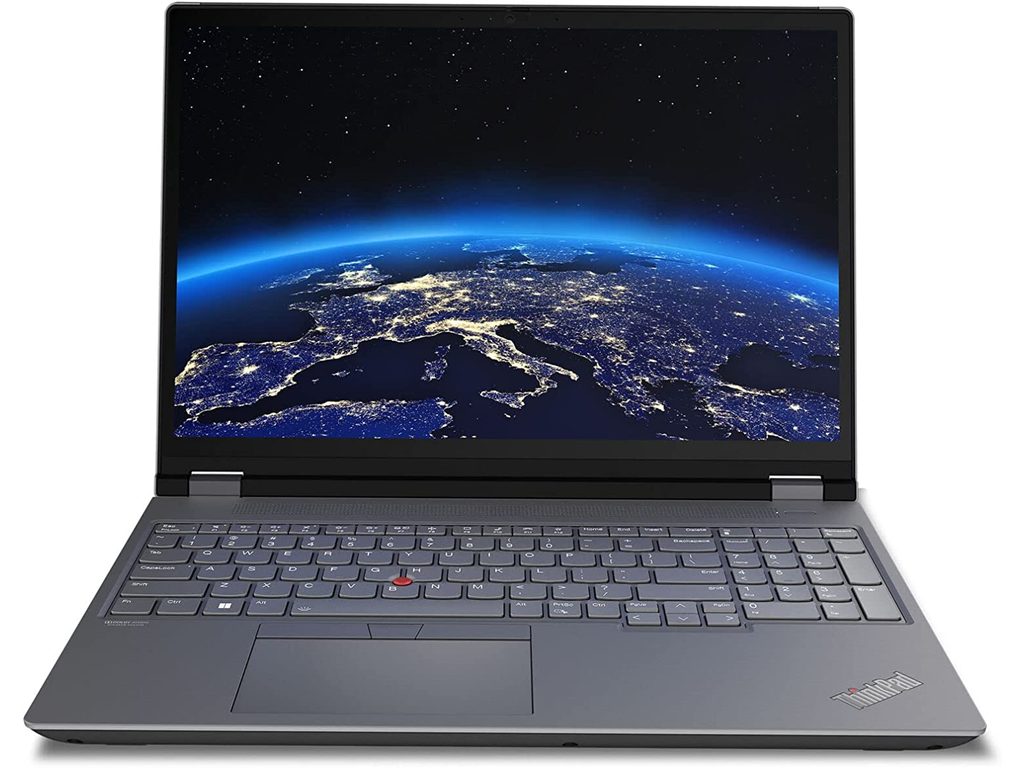

Ewolucja mobilnych stacji roboczych Lenovo ThinkPad P16
Mobilne stacje robocze z serii Lenovo ThinkPad P16 stanowią trzon zaawansowanych rozwiązań obliczeniowych, projektowanych z myślą o profesjonalistach pracujących z oprogramowaniem inżynieryjnym, modelowaniem trójwymiarowym, obróbką wideo oraz zaawansowaną analizą danych. Wprowadzenie tej linii stanowiło wyraźny zwrot w strategii konstrukcyjnej. Zastąpiono nią wcześniejsze, odrębne serie o przekątnych 15 oraz 17 cali, łącząc wysoką wydajność w zunifikowanym formacie z ekranem o proporcjach 16:10. Każda kolejna generacja tego modelu wprowadzała istotne modyfikacje w architekturze płyty głównej, układach zasilania, systemie chłodzenia oraz organizacji komponentów wewnętrznych.
Dla inżynierów, projektantów i administratorów sprzętu zrozumienie różnic między poszczególnymi rocznikami ThinkPad P16 ma kluczowe znaczenie. Zmiany nie ograniczają się wyłącznie do nowszych generacji jednostek centralnych czy układów graficznych. Obejmują one odmienne standardy pamięci operacyjnej, zmienione kontrolery interfejsów transmisyjnych, różne rozwiązania sekcji zasilania VRM (moduł regulacji napięcia odpowiadający za stabilne dostarczanie prądu do procesora) oraz odmienną konstrukcję wewnętrznych magistrali sygnałowych. Rozpoznanie specyfiki danej generacji jest niezbędne podczas planowania rozbudowy, modernizacji pamięci masowej czy diagnozowania usterek sprzętowych.
Architektura procesorów i magistrali systemowych w poszczególnych generacjach
Podstawową osią zmian konstrukcyjnych w modelach ThinkPad P16 jest ewolucja platform procesorowych oraz towarzyszących im chipsetów (układów scalonych zarządzających przepływem danych między procesorem a pozostałymi komponentami). W kolejnych wydaniach wprowadzano nowsze mikroarchitektury jednostek obliczeniowych, co wymusiło całkowitą rekonfigurację ścieżek sygnałowych na laminacie płyty głównej.
- Pierwsza generacja (Gen 1): Oparta na procesorach z architekturą hybrydową, łączącą rdzenie wysokowydajne Performance z energooszczędnymi Efficient. Zastosowano w niej magistralę PCIe 4.0 dla nośników danych oraz wprowadzono obsługę pamięci operacyjnej DDR5 w standardzie modułów SO-DIMM (kompaktowe moduły pamięci stosowane w komputerach przenośnych). Płyta główna wymagała rozbudowanego układu zasilania wielofazowego, aby sprostać wysokim chwilowym poborom mocy.
- Druga generacja (Gen 2): Przyniosła odświeżenie mikroarchitektury procesorów, zwiększenie liczby wątków oraz optymalizację zarządzania taktowaniem w trybach turbo. Istotną zmianą technologiczną stała się pełna integracja magistrali PCIe 5.0 w wybranych liniach komunikacyjnych, co przełożyło się na wyższą przepustowość dla dedykowanych układów graficznych oraz najszybszych dysków NVMe (pamięci półprzewodnikowe wykorzystujące protokół komunikacji przez magistralę PCI Express). Zwiększono także maksymalną obsługiwaną częstotliwość taktowania pamięci RAM.
- Kolejne rewizje: Wdrażają zaawansowane jednostki NPU (dedykowane akceleratory neuronowe do przetwarzania algorytmów sztucznej inteligencji bezpośrednio na urządzeniu). Zmiany te wiążą się z całkowicie nowym podejściem do zarządzania energią na poziomie jądra krzemowego oraz wprowadzeniem jeszcze bardziej rygorystycznych limitów termicznych dla zintegrowanych i dedykowanych układów obliczeniowych.
Układy graficzne, sekcja VRM i odprowadzanie ciepła
Wraz ze wzrostem limitu mocy TGP (łączny budżet energetyczny dedykowanej karty graficznej) w kolejnych rocznikach ThinkPad P16 modyfikacjom ulegała sekcja zasilania oraz układ chłodzenia. Profesjonalne układy graficzne montowane w tych urządzeniach wymagają stabilnego prądu o bardzo wysokim natężeniu, co stawia potężne wyzwania przed przetwornicami napięcia.
W starszych rewizjach stosowano klasyczne układy rurek cieplnych heatpipe (miedziane rurki wypełnione cieczą roboczą, transportujące ciepło poprzez proces parowania i skraplania) współpracujące z dwoma masywnymi wentylatorami. W nowszych generacjach wprowadzono rozbudowane komory parowe typu Vapor Chamber (płaskie, hermetyczne pojemniki miedziane o dużej powierzchni, które znacznie szybciej i równomierniej rozprowadzają ciepło z mocno obciążonych rdzeni krzemowych). Zmiana ta wpłynęła na obniżenie punktowych temperatur na laminacie, jednak wymusiła zastosowanie innych punktów montażowych chłodzenia oraz odmiennych materiałów termoprzewodzących.
Kolejne roczniki charakteryzują się również zmianami w konstrukcji samych przetwornic MOSFET (tranzystory polowe wykorzystywane w sekcjach zasilania do precyzyjnego kluczowania napięć). Nowsze generacje wykorzystują zintegrowane stopnie mocy Power Stage, które generują mniej strat cieplnych, lecz w przypadku awarii wymagają specjalistycznego sprzętu lutowniczego do precyzyjnej wymiany w technologii BGA (montaż powierzchniowy za pomocą siatki kulek lutowniczych).
Ewolucja matryc, interfejsów i modułów łączności
Obszar wyświetlania obrazu w ThinkPad P16 przeszedł wyraźną modernizację pod kątem precyzji odwzorowania kolorów oraz parametrów odświeżania. Standardem w całej serii stały się panele 16:10, jednak poszczególne generacje różnią się implementacją technologiczną paneli:
- Wprowadzenie paneli OLED z funkcją kalibracji sprzętowej X-Rite oraz fabrycznymi profilami kolorów ICC zapisanymi w pamięci EEPROM (pamięć nieulotna przechowująca dane konfiguracyjne ekranu).
- Ewolucja matryc IPS w kierunku wyższej jasności statycznej oraz podwyższonej częstotliwości odświeżania, co zmniejsza zmęczenie wzroku podczas wielogodzinnej pracy z dynamicznymi modelami 3D.
- Modyfikacje taśm sygnałowych eDP (wbudowany standard DisplayPort przesyłający sygnał wideo z płyty głównej do matrycy) – poszczególne roczniki posiadają inne przepustowości linii sygnałowych, co sprawia, że panele między generacjami rzadko bywają bezpośrednio zamienne.
W zakresie portów peryferyjnych kolejne rewizje przyniosły implementację nowszych kontrolerów Thunderbolt oraz USB-C, a także zmiany w układach retimerów (wzmacniaczy sygnału wysokich częstotliwości w torach transmisyjnych). Zmianie ulegały również moduły łączności bezprzewodowej WLAN, przechodząc od standardów Wi-Fi 6E do Wi-Fi 7, co wiąże się ze stosowaniem odmiennych złączy M.2 na płycie oraz innych układów antenowych w klapie matrycy.
Diagnostyka techniczna i procedury naprawcze w modelach ThinkPad P16
Z uwagi na wysokie zagęszczenie komponentów oraz rozbudowaną architekturę wielowarstwowych płyt głównych, obsługa serwisowa ThinkPad P16 wymaga specjalistycznego podejścia laboratoryjnego. Nasz zespół, dysponując doświadczeniem obejmującym ponad 20 lat pracy z elektroniką mobilną oraz ponad 10 000 zrealizowanych napraw urządzeń, stosuje precyzyjne procedury diagnostyczne dopasowane do konkretnej generacji sprzętu.
Proces weryfikacji i naprawy obejmuje następujące etapy:
- Analiza linii zasilania i pomiary rezystancji: Sprawdzenie głównych szyn zasilających (główna linia napięcia wejściowego, szyny zasilania pamięci RAM, kontrolera PCH oraz rdzeni procesora i GPU) w celu wykluczenia zwarć za pomocą mikroskopu stereoskopowego oraz mikrowoltomierzy.
- Diagnostyka termowizyjna pod obciążeniem: Wykrywanie mikrozwarć i nadmiernie nagrzewających się elementów dyskretnych na płycie głównej przy użyciu precyzyjnych kamer termowizyjnych.
- Programowanie i weryfikacja układów BIOS/UEFI: Programowanie kości SPI Flash (pamięci przechowującej oprogramowanie układowe płyty) przy użyciu programatorów zewnętrznych, czyszczenie regionu ME (moduł zarządzający w procesorach) oraz naprawa sum kontrolnych po nieudanych aktualizacjach systemowych.
- Lutowanie w technologii BGA: Wymiana uszkodzonych układów scalonych, kontrolerów zasilania, przetwornic czy złączy z zachowaniem rygorystycznych profili temperaturowych, zapobiegających delaminacji (rozwarstwieniu) wielowarstwowego laminatu. Montujemy wyłącznie nowe, nigdy nieużywane komponenty.
Standardowy czas realizacji naprawy z reguły nie przekracza 3 dni, natomiast czynności z zakresu konserwacji układu chłodzenia, wymiany ciekłego metalu lub past termoprzewodzących o wysokiej przewodności realizujemy do 24 godzin. Na wykonane prace udzielana jest gwarancja do 12 miesięcy.
Potencjalne komplikacje przy samodzielnych modyfikacjach i naprawach
Stacje robocze ThinkPad P16 są urządzeniami o skomplikowanej konstrukcji wewnętrznej. Próby samodzielnej ingerencji bez odpowiedniego zaplecza technicznego często prowadzą do poważnych uszkodzeń mechanicznych i elektronicznych:
- Uszkodzenie sekcji zasilania przy demontażu chłodzenia: Zastosowanie niewłaściwej grubości termopadów (elastycznych taśm termoprzewodzących) może spowodować brak styku radiatora z tranzystorami MOSFET lub nadmierny nacisk na rdzeń krzemowy, co skutkuje jego pęknięciem.
- Zwarcia wywołane nieodłączoną baterią: W urządzeniach tej klasy odłączenie głównego akumulatora w menu BIOS (procedura Disable Built-in Battery) oraz fizyczne wypięcie konektora jest bezwzględnym wymogiem przed jakimkolwiek demontażem. Przypadkowe dotknięcie metalowym narzędziem okolic złącza eDP lub gniazd RAM prowadzi do natychmiastowego uszkodzenia mostka hybrydowego w procesorze.
- Niezgodność modułów pamięci RAM: Nowsze generacje ThinkPad P16 posiadają bardzo restrykcyjne wymagania dotyczące profili JEDEC pamięci DDR5. Zastosowanie niekompatybilnych kości skutkuje brakiem inicjalizacji płyty głównej (zjawisko black screen) i wydłużonym czasem autotestu POST (wstępna procedura sprawdzania podzespołów przez BIOS).
- Uszkodzenie gniazd montażowych CAMM lub SO-DIMM: Niewłaściwy kąt wpinania modułów rozszerzeń lub zbyt mocne dokręcanie śrub mocujących osłony termiczne prowadzi do mikropęknięć ścieżek sygnałowych w strukturze płyty głównej.
Organizacja obsługi serwisowej i logistyka
Obsługa urządzeń realizowana jest w modelu dojazdowym. Zapewniamy dojazd do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km. W przypadku konieczności wykonania zaawansowanych prac elektronicznych na płycie głównej, sprzęt jest odbierany przez naszego kierowcę i transportowany do stanowiska laboratoryjnego w trybie door-to-door, gdzie diagnoza laptopa jest całkowicie bezpłatna. Jeśli usterka wymaga dłuższego czasu realizacji, udostępniamy bezpłatny laptop zastępczy na cały czas trwania naprawy, bez kaucji i bez limitu czasowego. Po wykonaniu usługi wystawiana jest faktura bez VAT.
Często zadawane pytania (FAQ)
Czy można zamontować układ chłodzenia z ThinkPad P16 Gen 2 do modelu Gen 1?
Odpowiedź: Mimo zbliżonej obudowy zewnętrznej, układy chłodzenia między poszczególnymi rocznikami różnią się układem śrub mocujących, wyprofilowaniem podstawy odbierającej ciepło z sekcji zasilania VRM oraz wysokością dystansów. Bezpośrednia zamiana jest niemożliwa bez ryzyka uszkodzenia rdzeni krzemowych lub przegrzewania przetwornic.
Dlaczego po wymianie dysku SSD w nowszych rocznikach ThinkPad P16 transfery są ograniczone?
Odpowiedź: W poszczególnych generacjach P16 poszczególne sloty M.2 są podłączone do różnych linii komunikacyjnych – część z nich prowadzi bezpośrednio do linii procesora, a część do kontrolera chipsetu. Dodatkowo niektóre złącza obsługują standard PCIe 5.0, a inne PCIe 4.0. Niewłaściwe obsadzenie gniazda lub brak odpowiedniej konfiguracji w BIOS skutkuje obniżeniem prędkości transmisji danych.
Czym różni się procedura konserwacji układu chłodzenia w stacjach ThinkPad P16 od standardowych laptopów?
Odpowiedź: Ze względu na bardzo wysokie gęstości strumienia cieplnego w tych urządzeniach stosuje się zaawansowane materiały zmiennofazowe PTM (materiały zmieniające stan skupienia pod wpływem temperatury w celu zminimalizowania oporu cieplnego) oraz precyzyjnie dobrane termopady o wysokiej przewodności cieplnej. Użycie standardowej pasty silikonowej prowadzi do szybkiego zjawiska jej wypompowywania (tzw. pump-out effect) i gwałtownego przegrzewania pod obciążeniem.
Czy rozbudowa pamięci RAM w ThinkPad P16 wymaga parowania modułów?
Odpowiedź: Tak, ze względu na architekturę czterokanałową lub dwukanałową (w zależności od konfiguracji banków) kontrolery pamięci w tych procesorach wymagają modułów o identycznych parametrach opóźnień CAS Latency oraz tej samej organizacji banków pamięci. Niezgodność modułów może prowadzić do niestabilności systemu operacyjnego, błędów BSoD (błędów zatrzymania systemu) lub problemów z wybudzaniem stacji roboczej ze stanu uśpienia.
