Specyfika techniczna i charakterystyka robocza mobilnej stacji roboczej ThinkPad P53

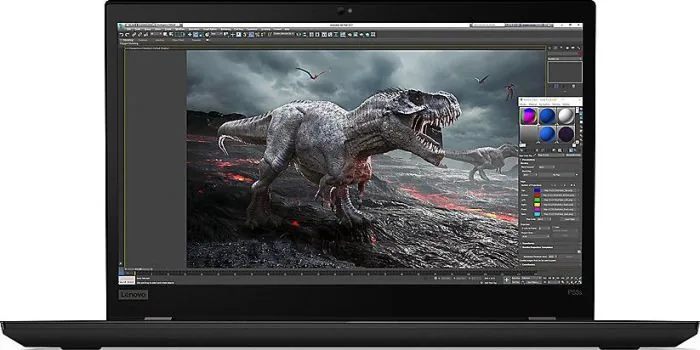

Model Lenovo ThinkPad P53 o oznaczeniu kodowym 20QN002VMX to zaawansowana mobilna stacja robocza (ang. mobile workstation, przenośny komputer o wydajności i stabilności zbliżonej do profesjonalnych komputerów stacjonarnych). Urządzenie to zostało zaprojektowane z myślą o realizacji wymagających zadań obliczeniowych, takich jak renderowanie grafiki trójwymiarowej, zaawansowane symulacje inżynierskie w środowiskach CAD (ang. Computer Aided Design, komputerowe wspomaganie projektowania) czy przetwarzanie dużych zbiorów danych. Konstrukcja opiera się na wydajnych wielordzeniowych jednostkach obliczeniowych oraz dedykowanych profesjonalnych układach graficznych z certyfikacją ISV (ang. Independent Software Vendor, certyfikat poświadczający pełną zgodność sprzętową i stabilność z profesjonalnym oprogramowaniem inżynierskim i graficznym).

Z uwagi na bardzo duże zagęszczenie podzespołów o wysokim współczynniku TDP (ang. Thermal Design Power, parametr określający ilość ciepła wydzielaną przez układ scalony, którą układ chłodzenia musi rozproszyć) w standardowej obudowie laptopa, model ten podlega znacznym naprężeniom termicznym oraz mechanicznym. Choć obudowa wykorzystuje konstrukcję wzmacnianą stopami magnezu i włóknem szklanym (struktura typu Rollcage), to intensywna, wieloletnia eksploatacja pod ciągłym obciążeniem prowadzi do naturalnego zużywania się kluczowych komponentów elektronicznych, złączy magistrali oraz elementów układu zasilania i odprowadzania ciepła.

Typowe objawy usterek i nieprawidłowości w pracy modelu ThinkPad P53-20QN002VMX

Użytkownicy stacji roboczych z serii ThinkPad P53 zgłaszają różnorodne symptomy wskazujące na postępującą degradację podzespołów lub nagłe awarie elektroniczne. Prawidłowa identyfikacja pierwszych objawów pozwala zapobiec rozleglejszym uszkodzeniom płyty głównej (ang. motherboard, główny obwód drukowany urządzenia skupiający wszystkie newralgiczne układy logiczne).

Do najczęściej obserwowanych zachowań urządzenia należą:

Termiczny spadek wydajności obliczeniowej (ang. thermal throttling): Zjawisko polega na automatycznym, drastycznym obniżaniu częstotliwości taktowania zegara procesora głównego (CPU) oraz procesora graficznego (GPU) w celu ochrony krzemu przed przegrzaniem. Objawia się nagłym spadkiem płynności podczas renderowania, opóźnieniami w reakcji systemu operacyjnego oraz ciągłą, maksymalną pracą wentylatorów na wysokich obrotach.
Brak reakcji na przycisk zasilania lub brak ładowania baterii: Objaw ten często wynika z uszkodzenia kontrolera zasilania PD (ang. Power Delivery, układ scalony odpowiedzialny za negocjację parametrów napięcia i prądu ładowania) lub przepalenia bezpieczników wejściowych na linii głównego zasilania Vsys.
Wyłączanie się urządzenia pod obciążeniem: Laptop uruchamia się poprawnie, jednak w momencie uruchomienia zaawansowanego projektu graficznego lub testu obciążeniowego następuje natychmiastowe odcięcie zasilania. Jest to typowa reakcja zabezpieczeń nadprądowych OCP (ang. Over Current Protection) lub termicznych OTP (ang. Over Temperature Protection) w sekcji przetwornic wielofazowych.
Problemy z komunikacją przez porty Thunderbolt 3: Brak wykrywania stacji dokujących, zewnętrznych monitorów czy brak ładowania przez złącze USB-C często wiąże się ze specyficznym uszkodzeniem pamięci SPI Flash kontrolera Thunderbolt (układ scalony przechowujący oprogramowanie układowe magistrali przesyłowej wysokiej prędkości).
Zakłócenia obrazu i artefakty graficzne: Pojawianie się pasów, przekłamań kolorów, zawieszanie sterownika graficznego pod obciążeniem lub czarny ekran przy zachowaniu podświetlenia klawiatury i pracy wentylatorów.

Przyczyny awarii sprzętowych i słabe punkty konstrukcji

Dokładna analiza techniczna architektury Lenovo ThinkPad P53 pozwala wyodrębnić kilka newralgicznych obszarów podatnych na uszkodzenia w miarę upływu czasu.

Pierwszym z nich jest złożony, dwubiegunowy układ chłodzenia zintegrowany z masywnymi ciepłowodami (ang. heatpipes, miedziane rurki wypełnione cieczą roboczą odprowadzające ciepło na drodze przemiany fazowej). Z upływem czasu fabryczna pasta termoprzewodząca oraz termopady (elastyczne podkładki przewodzące ciepło z pamięci VRAM i cewek sekcji zasilania) ulegają procesowi degradacji i wysychania (ang. thermal paste bake-out). W rezultacie rezystancja termiczna gwałtownie rośnie, a ciepło nie jest efektywnie przekazywane na radiatory.

Kolejnym aspektem jest obciążenie sekcji zasilania VRM (ang. Voltage Regulator Module, moduł regulacji napięcia odpowiadający za precyzyjne dostarczanie energii do procesora i karty graficznej). Układy MOSFET (tranzystory polowe z izolowaną bramką) oraz sterowniki przetwornic PWM pracują w tym modelu przy bardzo wysokich prądach. Brak regularnej konserwacji termicznej prowadzi do przegrzewania tych komponentów, co może skutkować przebiciem tranzystora i zwarciem do linii głównej, niszcząc bezpośrednio zasilany układ scalony.

W stacjach roboczych tej generacji istotnym czynnikiem jest również degradacja połączeń lutowanych BGA (ang. Ball Grid Array, typ obudowy układów scalonych lutowanych bezpośrednio do płyty głównej za pomocą siatki kulek ze stopu lutowniczego). Długotrwałe cykle nagrzewania i stygnięcia powodują powstawanie mikropęknięć w strukturze połączeń pod rdzeniami CPU i GPU, co prowadzi do niestabilności magistrali PCIe lub całkowitego braku inicjalizacji platformy.

Procedura diagnostyczna i proces naprawy w mobilnym serwisie

Każda profesjonalna interwencja serwisowa opiera się na usystematyzowanym procesie weryfikacji parametrów elektrycznych i logicznych urządzenia. Naprawa stacji roboczej wymaga specjalistycznego sprzętu pomiarowego oraz mikroskopów inspekcyjnych.

W przypadku obsługi z dojazdem, po zgłoszeniu problemu kierowca lub serwisant dociera na miejsce w czasie do 1 godziny na terenie Warszawy i okolic w promieniu 40 km. W modelu door-to-door, w którym urządzenie jest odbierane przez kierowcę, diagnoza poprzedza właściwą naprawę i jest całkowicie bezpłatna. Podczas prac naprawczych klient może korzystać z rozwiązania, jakim jest bezpłatny laptop zastępczy na cały czas trwania procedury, udostępniany bez konieczności wpłaty kaucji i bez limitu czasowego.

Proces diagnostyczno-naprawczy obejmuje następujące etapy techniczne:

Pomiary rezystancji i napięć na cewkach przetwornic: Za pomocą multimetru cyfrowego oraz oscyloskopu weryfikuje się obecność zwarć na głównych liniach zasilania oraz poprawność przebiegów napięciowych na głównych szynach: 3.3V, 5V, 1.8V, Vcore oraz VDDQ (napięcie zasilania pamięci RAM).
Inspekcja mikroskopowa i badanie kamerą termowizyjną: Umożliwia natychmiastowe zlokalizowanie elementów pasywnych lub aktywnych, które wykazują nienaturalną emisję ciepła przy podaniu bezpiecznego napięcia z zasilacza laboratoryjnego (metoda próby zwarciowej).
Naprawa układów zasilania i lutowanie SMD/BGA: Wymiana uszkodzonych kontrolerów przetwornic, tranzystorów MOSFET oraz regeneracja połączeń lutowanych z wykorzystaniem profesjonalnych stacji lutowniczych i spoiw o odpowiedniej charakterystyce termicznej. Stosujemy wyłącznie nowe komponenty, nigdy nie montujemy podzespołów używanych lub pochodzących z demontażu.
Programowanie pamięci układowych: W przypadku uszkodzeń oprogramowania układowego programujemy kości BIOS/UEFI oraz kontrolery KBC (ang. Keyboard Controller, układ zarządzający klawiaturą, pracą przetwornic i sekwencją startową) za pomocą zewnętrznych programatorów SPI.
Kompleksowa regeneracja modułu chłodzenia: Usunięcie zanieczyszczeń z łopatek wentylatorów, czyszczenie tuneli powietrznych oraz nałożenie nowych materiałów termoprzewodzących o wysokim współczynniku przewodzenia ciepła. Standardowe czyszczenie i przyspieszanie pracy urządzenia realizujemy w czasie do 24 godzin.

Większość usterek usuwamy podczas pierwszej wizyty, natomiast w przypadku konieczności wykonania skomplikowanych prac mikrolutowniczych na płycie głównej, kompleksowa naprawa z reguły nie przekracza 3 dni. Na wykonane usługi oraz zainstalowane fabrycznie nowe podzespoły udzielana jest gwarancja do 12 miesięcy.

Zagrożenia związane z samodzielnymi próbami naprawy

Podejmowanie prób niefachowej naprawy ThinkPada P53 niesie za sobą wysokie ryzyko trwałego uszkodzenia wielowarstwowego laminatu płyty głównej. Do najczęstszych błędów technicznych popełnianych podczas prac domowych należą:

Brak odłączenia zasilania wewnętrznego przed demontażem komponentów. W modelu P53 bateria główna jest zintegrowana wewnątrz obudowy. Rozpoczęcie prac przy podłączonej baterii (nawet przy wyłączonym systemie operacyjnym) grozi przypadkowym zwarciem linii zasilania matrycy (zazwyczaj od 19V do 20V) z liniami sygnałowymi magistrali eDP (ang. embedded DisplayPort, cyfrowy interfejs przesyłu sygnału wideo) idącymi bezpośrednio do rdzenia procesora graficznego. Skutkuje to natychmiastowym spaleniem procesora bez możliwości jego prostej naprawy.

Niewłaściwy dobór grubości termopadów. Zastosowanie zbyt grubych podkładek termoprzewodzących powoduje brak prawidłowego docisku miedzianej podstawy radiatora do rdzeni CPU i GPU, co wywołuje natychmiastowe przegrzewanie się układów. Z kolei termopady zbyt cienkie nie odprowadzają ciepła z sekcji VRM, prowadząc do jej przepalenia.

Użycie niewłaściwych narzędzi i brak ochrony ESD (ang. Electrostatic Discharge, wyładowanie elektrostatyczne). Ładunek elektrostatyczny zgromadzony na ciele człowieka może bezpowrotnie uszkodzić wrażliwe bramki logiczne w mikroukładach krzemowych.

Najczęściej zadawane pytania (FAQ)

Czy głośna praca wentylatorów w ThinkPad P53 zawsze oznacza konieczność naprawy płyty głównej?
Nie. Zazwyczaj jest to naturalna reakcja układu chłodzenia na utratę właściwości pasty termoprzewodzącej oraz nagromadzenie kurzu w radiatorach. W takim przypadku wystarcza procedura czyszczenia i wymiany materiałów termicznych, która z reguły zamyka się w czasie do 24 godzin.

Czy podczas naprawy sprzętowej dane zapisane na dyskach SSD są bezpieczne?
Prace na płycie głównej są prowadzone po uprzednim zdemontowaniu nośników danych NVMe (ang. Non-Volatile Memory Express, standard komunikacji z szybkimi pamięciami półprzewodnikowymi). Dane pozostają nienaruszone. W przypadku konieczności wykonania prac programistycznych zawsze dbamy o integralność struktur partycji.

Jakie dokumenty potwierdzające realizację usługi wystawia serwis?
Po wykonaniu usługi przekazywana jest karta gwarancyjna z okresem ochrony do 12 miesięcy na wymienione elementy i wykonane prace. Na życzenie klienta wystawiana jest faktura bez VAT, potwierdzająca zakres zrealizowanych czynności serwisowych.

Czy serwisant może odebrać laptopa bezpośrednio z firmy lub mieszkania?
Tak. Zapewniamy dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km. W przypadku wyboru usługi w trybie door-to-door odbiór przez kierowcę łączy się z bezpłatną diagnozą weryfikującą przyczynę usterki.
