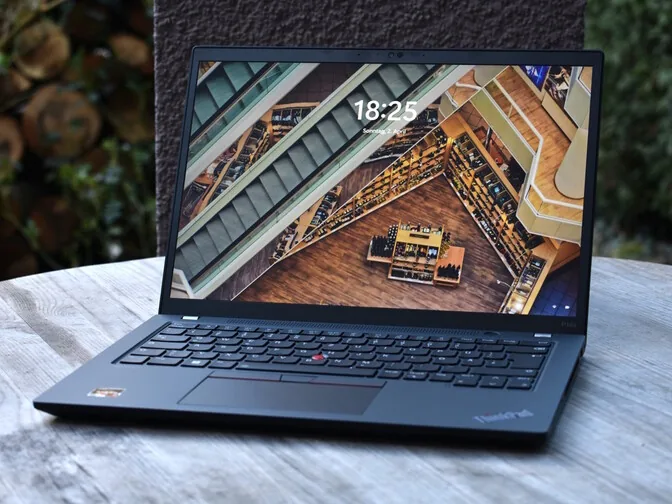

Charakterystyka mobilnej stacji roboczej ThinkPad P14s i specyfika eksploatacji
Seria ThinkPad P14s stanowi połączenie kompaktowej, czternastocalowej obudowy typowej dla urządzeń ultramobilnych z podzespołami dedykowanymi do pracy profesjonalnej. W odróżnieniu od standardowych modeli biurowych, stacja robocza tego typu wykorzystuje dedykowane układy graficzne z certyfikacją ISV (certyfikaty niezależnych dostawców oprogramowania potwierdzające stabilność w aplikacjach inżynierskich i projektowych) oraz procesory o podwyższonym limicie poboru energii. Zwarta konstrukcja niesie ze sobą określone wyzwania inżynieryjne, z których najważniejszym jest odprowadzanie dużej ilości ciepła na ograniczonej przestrzeni.
Intensywna, wielogodzinna praca pod obciążeniem obliczeniowym sprawia, że komponenty elektroniczne na płycie głównej są nieustannie poddawane wahaniom temperatur. Wieloletnie obserwacje serwisowe wskazują, że urządzenia te wykazują specyficzny profil usterek, wynikający zarówno ze specyfiki upakowania elementów w technologii SMD (montaż powierzchniowy podzespołów bezpośrednio na ścieżkach obwodu drukowanego), jak i z intensywnego wykorzystywania portów komunikacyjnych przez stacje dokujące i zewnętrzne monitory.
Objawy nieprawidłowej pracy i najczęstsze awarie sprzętowe
Usterki w modelu ThinkPad P14s manifestują się na wiele sposobów, w zależności od tego, która sekcja płyty głównej lub układu zasilania uległa degradacji. Poniżej przedstawiono najczęściej występujące scenariusze awarii spotykane podczas diagnostyki laboratoryjnej.
Przegrzewanie, dławienie termiczne i spadek wydajności
Głównym problemem zgłaszanym podczas pracy ze złożonymi projektami jest zjawisko określane jako thermal throttling (automatyczne obniżanie taktowania zegara procesora i układu graficznego w celu ochrony przed przegrzaniem). Użytkownik obserwuje nagłe spowolnienie działania systemu, głośną i nieprzerwaną pracę wentylatora lub samoczynne wyłączanie się komputera pod obciążeniem. Przyczyną bywa degradacja materiałów termoprzewodzących, utrata właściwości gazu roboczego w rurkach cieplnych (tzw. heatpipe, czyli miedzianych elementach odprowadzających ciepło z rdzenia do radiatora) lub zablokowanie mikrokanalików wylotowych przez kurz i zanieczyszczenia stałe.
Uszkodzenia portów USB-C oraz magistrali Thunderbolt
W modelu ThinkPad P14s porty USB-C pełnią jednocześnie rolę złącza zasilania Power Delivery, wyjścia wideo DisplayPort oraz magistrali szybkiej transmisji danych Thunderbolt. Ciągłe wpinanie i wypinanie kabli, a także wahania napięcia generowane przez niektóre koncentratory i stacje dokujące, prowadzą do fizycznego wyłamania pinów sygnałowych lub uszkodzenia układu scalonego kontrolera zasilania (kontroler PD/TPS odpowiedzialny za negocjację napięć ładowania 5V, 9V, 15V i 20V). Objawem jest brak reakcji na ładowarkę, ładowanie wyłącznie przy wyłączonym laptopie lub brak wykrywania zewnętrznych wyświetlaczy.
Problemy z sekcją zasilania i układem KBC
Brak jakiejkolwiek reakcji na wciśnięcie włącznika, brak świecenia diody kontrolnej przy gnieździe ładowania lub cykliczne miganie diody zasilania zazwyczaj wskazuje na zwarcie w głównej linii zasilania (tzw. linia B+ lub VINT20) bądź uszkodzenie układu KBC (Embedded Controller – jednoukładowy mikrokontroler zarządzający procedurą startową, pracą przetwornic, klawiaturą i stanami uśpienia). W takich przypadkach dochodzi do przebicia tranzystorów MOSFET (kluczy załączających poszczególne gałęzie zasilania) lub ceramicznych kondensatorów filtrujących.
Usterki zintegrowanej pamięci RAM i pamięci masowej
W zależności od generacji modelu P14s, część pamięci operacyjnej RAM bywa wlutowana bezpośrednio w laminat płyty głównej (pamięć on-board). Degradacja połączeń lutowanych pod kośćmi BGA (układy scalone lutowane matrycą kulek cynowych) lub uszkodzenie samej struktury krzemowej pamięci skutkuje wyświetlaniem błędów zatrzymania (tzw. Blue Screen of Death z kodami błędów pamięci), zawieszaniem się systemu na logo producenta lub sygnalizowaniem błędu pamięci za pomocą sekwencji dźwiękowej podczas startu.
Awarie matrycy i mechanizmu zawiasów
Intensywne przenoszenie i otwieranie laptopa jedną ręką wpływa na stan zawiasów osadzonych w obudowie ze stopów magnezu i tworzyw sztucznych. Z czasem dochodzi do zatarcia osi zawiasu, co przenosi naprężenia na klapę matrycy oraz wiązkę sygnałową eDP (taśma przesyłająca cyfrowy sygnał wideo z płyty głównej do ekranu). Uszkodzona taśma objawia się migotaniem obrazu pod określonym kątem odchylenia ekranu, powstawaniem pionowych pasów lub całkowitym brakiem podświetlenia matrycy.
Procedura diagnostyczna i technologia naprawy
Prawidłowe usunięcie usterki w zaawansowanej stacji roboczej wymaga odejścia od powierzchownych metod i przeprowadzenia rzetelnej analizy mikroskopowej oraz pomiarowej. Diagnoza poprzedza każdą naprawę i pozwala na precyzyjne wskazanie źródła problemu bez konieczności nieuzasadnionej wymiany całych, kosztownych modułów.
Diagnostyka laboratoryjna i pomiary obwodów
Proces serwisowy rozpoczyna się od rozbiórki urządzenia w warunkach ochrony przed wyładowaniami elektrostatycznymi (strefa ESD). Następnie wykonywane są pomiary rezystancji na wszystkich głównych cewkach przetwornic napięcia względem masy (pomiary linii 3.3V, 5V, 1.8V, zasilania pamięci RAM, rdzenia CPU oraz GPU). Pozwala to wykluczyć bezpośrednie zwarcia w głównych układach scalonych. W przypadku wykrycia nieprawidłowości, wykorzystywana jest kamera termowizyjna o wysokiej czułości w połączeniu z zasilaczem laboratoryjnym, co pozwala zlokalizować grzejący się, uszkodzony element bierny lub układ scalony.
Regeneracja układu chłodzenia
Standardowa obsługa termiczna w modelu ThinkPad P14s obejmuje demontaż radiatora, chemiczne usunięcie skamieniałej pasty termoprzewodzącej oraz ocenę sprawności rurek cieplnych w łaźni grzewczej. Na oczyszczone rdzenie procesora i karty graficznej aplikowana jest nowa pasta termoprzewodząca o wysokiej przewodności cieplnej lub materiały zmiennofazowe (PTM), a na sekcję zasilania (VRM) oraz kości pamięci wideo nakładane są nowe termopady o odpowiednio dobranej grubości i ściśliwości. Wentylator podlega czyszczeniu ultradźwiękowemu i smarowaniu łożyska.
Mikrolutowanie BGA i SMD
Wymiana gniazd USB-C, kontrolerów zasilania, przetwornic czy uszkodzonych kości pamięci RAM wymaga precyzyjnego mikrolutowania przy użyciu stacji lutowniczych na gorące powietrze (hot-air), mikroskopu stereoskopowego oraz lutownic kolbowych o dużej pojemności cieplnej. W przypadku wymiany gniazd montowane są wyłącznie nowe złącza z pełnym zalaniem punktów kotwiczących spoiwem ołowiowym lub bezołowiowym o podwyższonej wytrzymałości mechanicznej, co zapobiega ich ponownemu wyrwaniu z laminatu.
Programowanie układów BIOS / UEFI i KBC
Uszkodzenia zawartości pamięci flash SPI, wynikające z nieudanych aktualizacji systemowych lub nagłych zaników zasilania, eliminowane są poprzez bezpośrednie programowanie kości w programatorze sprzętowym. Wgrywany jest czysty wsad fabryczny z zachowaniem unikalnych danych urządzenia (numery seryjne, klucz licencyjny systemu operacyjnego, tablica DMI) oraz czyszczony jest region ME (Management Engine), co przywraca prawidłowe czasy inicjalizacji i pełną stabilność stacji roboczej.
Praktyka serwisowa i testy stabilności
Ponad 20 lat doświadczenia w naprawach elektroniki komputerowej oraz wykonane naprawy przekraczające 10 000 urządzeń pozwalają na stosowanie procedur serwisowych wykluczających przypadkowość. Wszystkie wykorzystywane komponenty to wyłącznie nowe elementy elektroniczne, co gwarantuje zachowanie parametrów elektrycznych przewidzianych przez konstruktorów sprzętu.
Każda naprawa zamykana jest wielogodzinnymi testami syntetycznymi. Sprawdzana jest stabilność pod maksymalnym obciążeniem w programach obciążających jednocześnie CPU i GPU, weryfikowana jest przepustowość portów Thunderbolt oraz kontrolowana sprawność toru ładowania pod pełnym obciążeniem roboczym. Naprawa z reguły nie przekracza 3 dni roboczych, natomiast podstawowe czyszczenie i przyspieszanie realizowane jest w czasie do 24 godzin. Na wykonane prace udzielana jest gwarancja do 12 miesięcy.
Czego unikać podczas prób samodzielnej naprawy
Konstrukcja laptopa ThinkPad P14s jest zwarta, a nieumiejętne próby ingerencji wewnątrz obudowy często prowadzą do powiększenia zakresu uszkodzeń:
- Brak odłączenia baterii przed pracami: Odpięcie taśmy matrycy lub manipulowanie w okolicach pamięci RAM przy podłączonym akumulatorze generuje ryzyko zwarcia linii zasilania podświetlenia (od 19V do 20V) z liniami sygnałowymi procesora, co skutkuje nieodwracalnym uszkodzeniem układu CPU. Przed jakąkolwiek ingerencją należy odłączyć baterię główną oraz dezaktywować baterię wewnętrzną w menu BIOS (funkcja Disable Built-in Battery).
- Stosowanie niewłaściwych materiałów termoprzewodzących: Zastosowanie zbyt grubych termopadów powoduje brak należytego styku radiatora z rdzeniem krzemowym procesora, co prowadzi do natychmiastowego przegrzewania. Z kolei użycie pasty o zbyt niskiej gęstości skutkuje zjawiskiem pump-out (wypychaniem pasty spod rdzenia na skutek cyklicznych zmian temperatur).
- Próby mechanicznego prostowania uszkodzonych portów USB-C: Podważanie styków igłą lub śrubokrętem prowadzi do zwarcia linii zasilających VBUS z liniami danych CC/D+/D-, co powoduje natychmiastowe zniszczenie procesora lub mostu hybrydowego zintegrowanego w strukturze CPU.
- Otwieranie obudowy nieodpowiednimi narzędziami: Używanie metalowych wkrętaków do podważania dolnej pokrywy niszczy plastikowe zatrzaski i może zarysować wielowarstwowy laminat płyty głównej, przecinając mikroskopijne ścieżki sygnałowe biegnące tuż przy krawędzi obudowy.
Organizacja obsługi serwisowej
W celu zapewnienia wygody obsługi, naprawy realizowane są w modelu dojazdowym. Dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km umożliwia szybkie podjęcie sprzętu do prac serwisowych. Większość drobnych usterek programowych i konfiguracyjnych usuwamy podczas pierwszej wizyty bezpośrednio w miejscu użytkowania komputera.
W przypadku skomplikowanych awarii sprzętowych, wymagających użycia mikroskopu, lutownicy i aparatury pomiarowej, komputer odbierany jest przez kierowcę w procedurze door-to-door. Na czas trwania procedury naprawczej udostępniany jest bezpłatny laptop zastępczy, wydawany bez kaucji i limitu czasowego, co pozwala na zachowanie ciągłości pracy zawodowej. Przy odbiorze door-to-door diagnoza poprzedza decyzję o dalszych krokach, a w przypadku rezygnacji z naprawy w tym trybie obowiązuje zasada, zgodnie z którą brak możliwości wykonania naprawy nie wiąże się z kosztami samej usługi.
Najczęściej zadawane pytania (FAQ)
Czy w modelu ThinkPad P14s można rozbudować pamięć RAM?
Zależy to od dokładnej podwersji i generacji modelu. W większości wariantów część pamięci RAM jest wlutowana na stałe w płytę główną, jednak urządzenie posiada dodatkowy, pojedynczy slot SO-DIMM (gniazdo rozszerzeń pamięci operacyjnej). Pozwala to na dołożenie dodatkowego modułu pamięci. Przed zakupem kości warto sprawdzić konfigurację sprzętową, aby dobrać pamięć o odpowiednim taktowaniu i profilu opóźnień.
Dlaczego stacja robocza ładuje się powoli lub wyświetla komunikat o zbyt słabym zasilaczu?
Problem wynika najczęściej z uszkodzenia linii komunikacyjnej w gnieździe USB-C, awarii układu kontrolera ładowania lub uszkodzenia samego zasilacza. Jeśli zasilacz nie może przeprowadzić poprawnej komunikacji z płytą główną za pośrednictwem pinu CC (Configuration Channel), układ zasilania przełącza się w tryb awaryjny o najniższym natężeniu prądu, co drastycznie spowalnia proces ładowania lub całkowicie go blokuje podczas pracy pod obciążeniem.
Jak często należy przeprowadzać konserwację układu chłodzenia w ThinkPad P14s?
Z uwagi na kompaktowe rozmiary i wydajne podzespoły generujące znaczne ilości ciepła, zaleca się przeprowadzanie pełnej konserwacji termicznej (czyszczenie radiatora, mycie wentylatora, wymiana pasty termoprzewodzącej i termopadów) raz na 12 do 18 miesięcy. W warunkach intensywnej pracy inżynierskiej lub renderowania wideo interwał ten warto skrócić do jednego roku.
Co oznacza cykliczna melodyjka wydawana przez laptopa przy próbie włączenia?
Współczesne modele biznesowe sygnalizują błędy sprzętowe na etapie POST (Power-On Self-Test – procedura autotestu podzespołów po włączeniu zasilania) za pomocą sekwencji dźwiękowych określanych jako kody dźwiękowe Lenovo SmartBeep. Dźwięk ten można zdekodować za pomocą aplikacji diagnostycznej w celu odczytania kodu błędu (np. błąd zasilania, błąd pamięci RAM, błąd magistrali wideo), co bezpośrednio wskazuje uszkodzoną sekcję płyty głównej.
