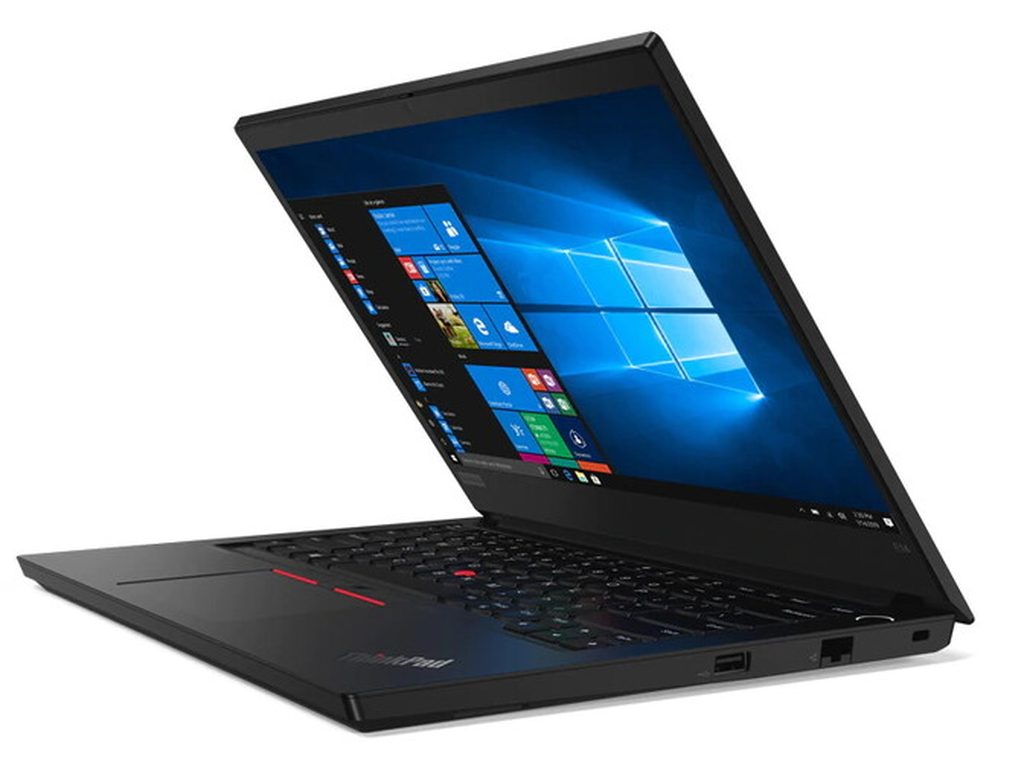

Seria Lenovo ThinkPad E14 stanowi jeden z najpopularniejszych wyborów w segmencie komputerów biznesowych oraz biurowych. Ze względu na powszechność tego modelu na rynku, zagadnienie logistyki oraz dostępności komponentów eksploatacyjnych i naprawczych jest kluczowym elementem utrzymania ciągłości pracy urządzeń. Niezależny serwis laptopów Lenovo regularnie realizuje procedury serwisowe związane z wymianą podzespołów mechanicznych, elektronicznych oraz układów zasilania w jednostkach ThinkPad E14 kolejnych generacji, jak również w pokrewnych konstrukcyjnie modelach biznesowych, w tym ThinkPad serii T.
W praktyce serwisowej zaopatrzenie w komponenty wymaga precyzyjnej weryfikacji oznaczeń fabrycznych. Konstrukcje z linii ThinkPad E14 występują w kilku generacjach (od Gen 1 do najnowszych wydań), wykorzystujących zarówno platformy procesorowe Intel, jak i AMD. Różnice architektoniczne pomiędzy poszczególnymi rewizjami płyt głównych i obudów sprawiają, że dostępność części zamiennych musi być zawsze rozpatrywana przez pryzmat konkretnego numeru FRU (Field Replaceable Unit, czyli unikalnego identyfikatora fabrycznego części zamiennej stosowanego w ekosystemie Lenovo) lub numeru seryjnego urządzenia.
Struktura dostępności podzespołów w modelach ThinkPad E14
Dostępność elementów do ThinkPad E14 jest zróżnicowana w zależności od grupy podzespołów. W strukturze konstrukcyjnej tego modelu wyróżnia się elementy modułowe, części strukturalne obudowy oraz zintegrowane układy elektroniczne.
- Komponenty zasilania i magazynowania energii: Baterie wewnętrzne (akumulatory litowo-polimerowe) oraz gniazda zasilania USB-C (zintegrowane z kontrolerem Power Delivery odpowiedzialnym za negocjację parametrów ładowania). Baterie i zasilacze impulsowe są stale utrzymywane w łańcuchu dostaw, co umożliwia ich sprawną wymianę w przypadku degradacji ogniw.
- Wyświetlacze i taśmy sygnałowe: Matryce IPS (In-Plane Switching, technologia zapewniająca szerokie kąty widzenia i stabilność kolorów) w wariantach standardowych oraz z powłoką antyrefleksyjną, a także wiązki eDP (embedded DisplayPort, cyfrowy interfejs przesyłu sygnału wideo z płyty głównej do matrycy). Matryce o standardowych parametrach rozdzielczości Full HD charakteryzują się wysoką dostępnością rynkową.
- Elementy wprowadzania danych: Klawiatury (wersje podświetlane i standardowe z manipulatorem TrackPoint) oraz panele dotykowe ClickPad ze zintegrowanymi przyciskami fizycznymi. Klawiatury w modelach E14 są montowane w sposób zintegrowany z ramką lub górną pokrywą, co w zależności od generacji determinuje sposób ich wymiany.
- Elementy obudowy i mechaniki: Klapy matrycy (pokrywy aluminiowe lub wykonane z tworzywa ABS/poliwęglanu), ramki ekranu (bezel), zawiasy stalowe (mechanizmy oporowe odpowiadające za stabilizację ekranu) oraz dolne pokrywy serwisowe (dolna wanna obudowy).
- Układy chłodzenia: Wentylatory promieniowe oraz miedziane radiatory z rurkami cieplnymi (heatpipe, zamknięte rurki odprowadzające ciepło na zasadzie przemiany fazowej cieczy).
- Podzespoły elektroniczne poziomu BGA i SMD: Układy scalone montowane powierzchniowo, w tym kontrolery zasilania KBC/EC (Embedded Controller, układ zarządzający startem płyty, klawiaturą i ładowaniem), przetwornice napięć, tranzystory MOSFET (polowe tranzystory mocy pracujące w sekcji zasilania procesora i pamięci) oraz układy BIOS/UEFI.
Warianty problemów z podzespołami i specyfika generacyjna
Podczas eksploatacji laptopów ThinkPad E14 oraz modeli ThinkPad z serii T dochodzi do specyficznych usterek, których eliminacja zależy od prawidłowego doboru podzespołów zamiennych. Poszczególne generacje wykazują odmienne zapotrzebowanie na części zamienne:
W przypadku złączy USB-C w modelach ThinkPad E14 pierwszej i drugiej generacji częstym zjawiskiem jest mechaniczne wyrobienie lub uszkodzenie elektryczne gniazda na skutek naprężeń przewodu zasilającego. Naprawa nie zawsze wymaga wymiany całej płyty głównej. Zastosowanie nowych gniazd montowanych powierzchniowo na płycie głównej pozwala na skuteczną regenerację toru zasilania, o ile nie doszło do uszkodzenia kontrolera PD (Power Delivery) lub zwarcia w głębszych warstwach laminatu PCB (Printed Circuit Board, wielowarstwowej płytki obwodu drukowanego).
Kolejnym obszarem są zawiasy i ich mocowania w pokrywie górnej. W modelach biznesowych ThinkPad mechanizm zawiasów charakteryzuje się dużym oporem, co zapewnia stabilność matrycy. Z czasem, na skutek gromadzenia się mikrocząstek kurzu i degradacji smaru technicznego, opór może wzrosnąć, prowadząc do wyrwania mosiężnych tulei gwintowanych z tworzywa obudowy. Dostępność nowych pokryw górnych i kompletów zawiasów pozwala na przywrócenie pełnej sztywności konstrukcji bez konieczności stosowania prowizorycznych połączeń klejowych.
W zakresie matryc LCD istotne jest rozróżnienie wersji z mocowaniem śrubowym oraz wklejanych za pomocą elastycznych taśm montażowych typu stretch-release. Nowsze rewizje ThinkPad E14 wykorzystują matryce bez uszu montażowych, co wymaga użycia fabrycznych taśm klejących o określonej grubości i sile wiązania, aby uniknąć nierównomiernego nacisku na panel ciekłokrystaliczny i powstawania przejaśnień (tzw. backlight bleedingu, czyli wycieku podświetlenia LED przy krawędziach).
Procedura diagnostyczna i proces doboru komponentów
Proces naprawy w niezależnym serwisie rozpoczyna się od szczegółowej weryfikacji stanu technicznego urządzenia. Właściwa diagnoza poprzedza zamówienie i montaż jakichkolwiek podzespołów. Wykorzystywane są wyłącznie nowe komponenty, co eliminuje ryzyko ukrytych wad eksploatacyjnych, które często występują w elementach pochodzących z demontażu.
Weryfikacja podzespołów obejmuje następujące kroki techniczne:
- Identyfikacja schematyczna: Odczyt numeru seryjnego oraz rewizji płyty bazowej w celu ustalenia kompatybilności podzespołów. Wiele części w obrębie tej samej serii różni się wyprowadzeniami pinów (pinout, rozmieszczenie sygnałów w złączu) lub protokołem komunikacji magistrali SMBus/I2C.
- Pomiary elektryczne: W przypadku awarii układów zasilania wykonywane są pomiary rezystancji na cewkach przetwornic względem masy oraz weryfikacja obecności napięć głównych (linii 3.3V, 5V, 1.8V oraz napięć zasilania CPU/GPU). Diagnoza pozwala ustalić, czy uszkodzeniu uległ element bierny, kontroler przetwornicy, czy układ mostka scalonego z procesorem (SoC).
- Weryfikacja integralności oprogramowania układowego: Odczyt i analiza wsadów pamięci flash SPI przechowującej kod BIOS/UEFI oraz weryfikacja bloku ME Region (Intel Management Engine, podsystemu zarządzającego pracą platformy sprzętowej).
- Testy obciążeniowe i termowizyjne: Przed i po montażu nowych części układu chłodzenia lub sekcji zasilania urządzenie jest kontrolowane kamerą termowizyjną w celu wykrycia nieprawidłowych gradientów temperatur na laminacie.
Naprawa realizowana przez nasz serwis z reguły nie przekracza 3 dni roboczych w przypadku konieczności sprowadzenia dedykowanych komponentów, natomiast procedury konserwacyjne i czyszczenie układu chłodzenia z wymianą materiałów termoprzewodzących (past o wysokiej przewodności cieplnej oraz termopadów fazowych) zamykają się w czasie do 24 godzin. Na zamontowane nowe części oraz wykonane procedury serwisowe udzielana jest gwarancja do 12 miesięcy.
Czynniki ryzyka przy samodzielnej wymianie części
Próby samodzielnego pozyskiwania i montażu części zamiennych do laptopów Lenovo ThinkPad E14 wiążą się z kilkoma istotnymi zagrożeniami technicznymi, które mogą doprowadzić do trwałego uszkodzenia elektroniki:
Najczęstszym błędem jest brak programowego odłączenia baterii wewnętrznej w menu UEFI przed przystąpieniem do demontażu. ThinkPad E14 posiada funkcję odcięcia zasilania bateryjnego z poziomu konfiguracji BIOS ("Disable Built-in Battery"). Pominięcie tego kroku oraz brak fizycznego odpięcia konektora akumulatora sprawia, że na płycie głównej stale obecne jest napięcie zasilania linii głównej (VBAT rzędu kilkunastu woltów). Wypięcie lub wpięcie taśmy matrycy eDP pod napięciem prowadzi do natychmiastowego zwarcia linii zasilania podświetlenia z liniami sygnałowymi procesora, co skutkuje nieodwracalnym uszkodzeniem układu graficznego lub mostka PCH.
Kolejnym problemem jest zakup nieoryginalnych zamienników o niskiej jakości wykonania, szczególnie w przypadku akumulatorów i zasilaczy. Zintegrowany kontroler EC w laptopach ThinkPad weryfikuje cyfrowy podpis baterii za pośrednictwem magistrali 1-Wire lub SMBus. Zastosowanie niekompatybilnego zamiennika skutkuje odrzuceniem procesu ładowania, ograniczeniem taktowania procesora (throttling) lub generowaniem komunikatów o nierozpoznanym źródle zasilania.
W przypadku elementów obudowy i klawiatur, rynek wtórny oferuje wiele części nieoryginalnych, które cechują się gorszą sztywnością, niedokładnym spasowaniem zatrzasków oraz brakiem odpowiedniego ekranowania elektromagnetycznego (folii EMI zabezpieczających wrażliwe linie sygnałowe audio i Wi-Fi przed zakłóceniami).
Obsługa logistyczna i organizacja napraw
Utrzymanie stałego dostępu do bazy podzespołów Lenovo opiera się na sprawnej logistyce. Doświadczenie serwisu budowane przez ponad 20 lat oraz wykonane naprawy ponad 10 000 urządzeń pozwalają na precyzyjne planowanie stanów magazynowych najczęściej rotujących elementów. Większość usterek usuwamy podczas pierwszej wizyty, jeśli usterka ma charakter programowy, konfiguracyjny lub dotyczy standardowych modułów wymiennych.
Obsługa realizowana jest w modelu dojazdowym. Dojazd serwisanta lub kierowcy realizowany jest do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km. W przypadku konieczności wykonania zaawansowanych prac lutowniczych BGA/SMD lub wymiany podzespołów wymagających rozbiórki korpusu, sprzęt jest transportowany przez kierowcę w trybie door-to-door. Na cały czas trwania procedury naprawczej zapewniany jest bezpłatny laptop zastępczy, wydawany bez konieczności wpłaty kaucji i bez limitu czasowego, co pozwala zachować ciągłość pracy biurowej.
Często zadawane pytania (FAQ)
Czy do wymiany klawiatury w ThinkPad E14 potrzebna jest cała pokrywa górna?
Zależy to bezpośrednio od generacji modelu. W części wydań ThinkPad E14 klawiatura jest osobnym modułem montowanym na wkręty od spodu, natomiast w innych rewizjach stanowi integralny element zgrzany z palmrestem (górną obudową). Diagnoza hardware'owa pozwala dobrać optymalną metodę montażu nowego podzespołu.
Jakie części zamienne są stosowane podczas naprawy?
W procesie serwisowym wykorzystywane są wyłącznie nowe części zamienne, zgodne ze specyfikacją fabryczną danego modelu ThinkPad. Nie stosujemy elementów używanych ani podzespołów regenerowanych z demontażu, co zapewnia stabilność parametrów elektrycznych i mechanicznych.
Czy po uszkodzeniu mechanicznym gniazda USB-C trzeba wymienić całą płytę główną?
W większości przypadków nie ma takiej konieczności. Nowe gniazdo zasilania USB-C jest precyzyjnie wlutowywane w strukturę płyty głównej przy użyciu stacji lutowniczych na gorące powietrze (hot-air) oraz spoiw o odpowiednim profilu termicznym, co pozwala na pełne przywrócenie sprawności toru zasilania przy znacznie niższym nakładzie zasobów niż wymiana całej płyty.
Jak sprawdzić, czy bateria w ThinkPad E14 kwalifikuje się do wymiany?
Kwalifikacja odbywa się na podstawie odczytu parametrów diagnostycznych z układu BMS (Battery Management System, systemu zarządzania baterią wbudowanego w pakiet ogniw). Parametry takie jak liczba cykli ładowania, aktualna pojemność pełnego naładowania (Full Charge Capacity) w zestawieniu z pojemnością projektowaną (Design Capacity) oraz rezystancja wewnętrzna jednoznacznie wskazują stopień zużycia pakietu.
