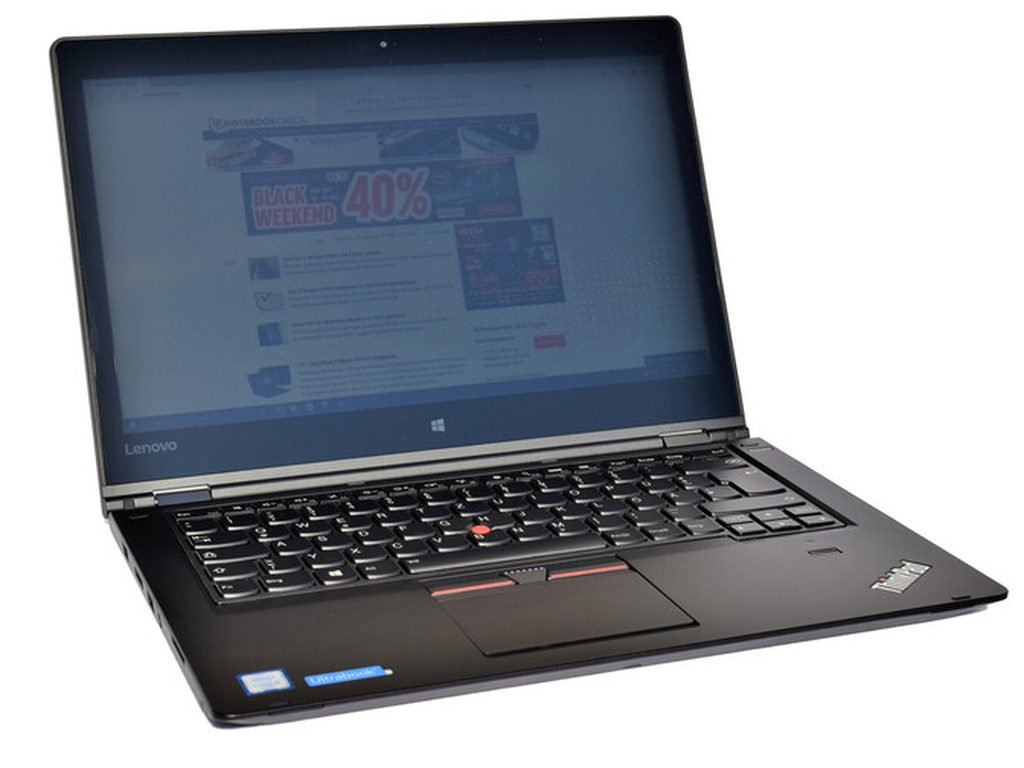

Model Lenovo ThinkPad Yoga 460 Convertible to konstrukcja hybrydowa, łącząca funkcjonalność tradycyjnego laptopa biznesowego z możliwościami tabletu dzięki obrotowemu ekranowi pracującemu w zakresie 360 stopni. Ze względu na specyfikę budowy urządzenia konwertowalnego, jego elementy mechaniczne oraz elektroniczne podlegają innym obciążeniom niż w standardowych modelach serii ThinkPad. Codzienna zmiana trybów pracy wpływa bezpośrednio na zużycie zawiasów, taśm sygnałowych oraz powierzchni dotykowej. W przypadku konieczności wykonania naprawy kluczową kwestią staje się dostępność kompatybilnych, fabrycznie nowych podzespołów zamiennych, które gwarantują zachowanie pełnej stabilności i bezpieczeństwa sprzętu.
Na rynku serwisowym utrzymanie stałego dostępu do elementów dla urządzeń wielozadaniowych wymaga precyzyjnej weryfikacji numerów FRU (Field Replaceable Unit, czyli unikalnych oznaczeń części zamiennych stosowanych w ekosystemie Lenovo). Zastosowanie wyłącznie nowych komponentów o odpowiedniej specyfikacji pozwala wyeliminować ryzyko niepoprawnego spasowania obudowy czy problemów z kalibracją digitizera (warstwy dotykowej odpowiedzialnej za rozpoznawanie gestów i nacisku piórka ThinkPad Pen Pro).
Specyfika konstrukcji ThinkPad Yoga 460 a zapotrzebowanie na podzespoły
Konstrukcja konwertowalna typu 2w1 nakłada specyficzne wymagania na poszczególne moduły sprzętowe. W przeciwieństwie do klasycznych laptopów, w ThinkPad Yoga 460 wiele podzespołów zostało zintegrowanych w sposób modułowy, co ułatwia ich wymianę, pod warunkiem pozyskania właściwych wariantów konstrukcyjnych. Najczęstsze zapotrzebowanie na elementy wymienne w tym modelu obejmuje:
- Moduł wyświetlacza i digitizera — kompletny zespół składający się z matrycy LCD (Liquid Crystal Display, ciekłokrystaliczny panel wyświetlający obraz), warstwy dotykowej ze szkłem ochronnym oraz ramki. W modelach Yoga 460 stosowane były matrycy o rozdzielczości Full HD oraz WQHD, co wymusza dobór dedykowanego złącza eDP (Embedded DisplayPort, cyfrowy interfejs przesyłania obrazu).
- Zawiasy 360 stopni i mechanizm Lift 'n' Lock — specjalny system mechaniczny, który podczas obracania ekranu do pozycji tabletu chowa klawisze i blokuje ich wciśnięcie poprzez unoszenie maskownicy klawiatury. Wymaga on idealnie spasowanych prowadnic i zawiasów ze stopu metali.
- Taśmy sygnałowe matrycy i czujników — przewody eDP oraz wiązki czujników położenia (akcelerometr i żyroskop informujące system operacyjny o orientacji urządzenia). Z uwagi na nieustanne skręcanie i zginanie podczas rotacji ekranu, wiązki te ulegają zmęczeniu materiałowemu.
- Układ zasilania i akumulator — wewnętrzny pakiet litowo-polimerowy zintegrowany z obudową dolną oraz gniazdo zasilania Slim Tip (prostokątne złącze ładowania z pinem sygnałowym), które przy intensywnej eksploatacji mobilnej może ulec poluzowaniu.
- Podświetlana klawiatura odporna na zalanie — komponent współpracujący z mechanizmem chowania klawiszy, występujący w różnych układach językowych.
- Układ chłodzenia — wentylator z radiatorem i rurkami cieplnymi (heatpipe, miedziana rurka odprowadzająca ciepło z procesora do żeberek radiatora), który odpowiada za utrzymanie właściwej temperatury w smukłej obudowie.
Warianty uszkodzeń i procedury doboru części według oznaczeń FRU
Prawidłowy proces serwisowy opiera się na dokładnej identyfikacji części na podstawie numeru seryjnego urządzenia oraz dedykowanego numeru katalogowego FRU. W modelu ThinkPad Yoga 460 producent przewidział różne konfiguracje sprzętowe, co oznacza, że elementy z pozoru identyczne mogą różnić się wyprowadzeniem pinów, rodzajem powłoki antyrefleksyjnej czy geometrią mocowań.
W przypadku ekranów dotykowych montaż nieodpowiedniego zamiennika może skutkować brakiem obsługi aktywnego piórka Wacom lub nieprawidłowym działaniem gestów wielodotykowych (multitouch). Stosowanie wyłącznie fabrycznie nowych modułów ekranowych eliminuje wady ukryte, takie jak martwe piksele, nierównomierne podświetlenie krawędziowe czy delaminacja (odklejanie się warstwy dotykowej od panelu LCD).
Kolejnym newralgicznym obszarem jest płyta główna (system board). Znajdują się na niej zintegrowany procesor, kontroler EC (Embedded Controller, układ zarządzający zasilaniem, klawiaturą i pracą czujników) oraz sekcja zasilania bateryjnego. Dostępność nowych płyt głównych lub poszczególnych komponentów BGA (Ball Grid Array, typ obudowy układów scalonych lutowanych bezpośrednio do laminatu za pomocą siatki kulek cynowych) pozwala na skuteczną naprawę układów zasilania bez konieczności wymiany całego komputera.
Jak przebiega weryfikacja i montaż podzespołów w serwisie
Proces naprawy laptopa Lenovo ThinkPad Yoga 460 rozpoczyna się od szczegółowej weryfikacji stanu technicznego. W przypadku napraw realizowanych z dojazdem, po zgłoszeniu serwisant lub kierowca dociera pod wskazany adres w czasie do 1 godziny na terenie Warszawy i okolic w promieniu 40 km. W modelu obsługi door-to-door, gdzie urządzenie jest odbierane przez kierowcę i transportowane do dalszych prac, diagnoza poprzedza każdą naprawę i jest w tym wariancie bezpłatna. Istnieje także możliwość skorzystania z bezpłatnego laptopa zastępczego na cały okres realizacji zlecenia, bez kaucji i bez limitu czasowego.
Standardowa procedura montażu i testowania komponentów obejmuje następujące kroki:
- Demontaż obudowy w środowisku ESD — praca na matach antystatycznych chroniących wrażliwe układy scalone przed wyładowaniami elektrostatycznymi (Electrostatic Discharge, nagły przepływ ładunku elektrycznego mogący uszkodzić elektronikę).
- Odłączenie zasilania głównego — programowe wyłączenie baterii wbudowanej w menu BIOS/UEFI oraz fizyczne odpięcie złącza akumulatora przed przystąpieniem do jakichkolwiek prac montażowych.
- Wymiana uszkodzonego modułu — instalacja nowej części (np. skrzydła matrycy, klawiatury Lift 'n' Lock, taśmy eDP lub wentylatora) z zachowaniem odpowiednich momentów obrotowych śrub montażowych, co jest krytyczne dla prawidłowej pracy zawiasów 360 stopni.
- Aplikacja materiałów termoprzewodzących — w przypadku prac przy układzie chłodzenia następuje nałożenie nowej pasty termoprzewodzącej o wysokiej przewodności cieplnej oraz montaż nowych termopadów (elastycznych podkładek termicznych odprowadzających ciepło z sekcji zasilania i pamięci).
- Kalibracja i testy syntetyczne — przeprowadzenie testów obciążeniowych, sprawdzenie reakcji matrycy na dotyk w każdym punkcie, kontrola poprawności działania akcelerometru przy obrocie oraz weryfikacja stabilności napięć pod obciążeniem.
Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter awarii pozwala na wykonanie prac na miejscu u klienta. W przypadku bardziej złożonych napraw, czas realizacji z reguły nie przekracza 3 dni. Na wszystkie zamontowane, fabrycznie nowe podzespoły oraz wykonane usługi udzielana jest gwarancja do 12 miesięcy.
Dlaczego samodzielna wymiana części w modelach Yoga bywa ryzykowna
Konstrukcje hybrydowe z serii ThinkPad charakteryzują się znacznie większym zagęszczeniem komponentów niż tradycyjne laptopy biurowe. Samodzielne próby naprawy bez odpowiedniego zaplecza diagnostycznego i narzędzi serwisowych często prowadzą do powikłań technicznych:
- Uszkodzenie taśmy matrycy podczas prowadzenia w zawiasie — przewód transmisyjny musi być poprowadzony ściśle określoną trasą wewnątrz metalowego zawiasu. Nieprawidłowe ułożenie powoduje przytrzaśnięcie wiązki przy pierwszym pełnym obrocie ekranu i natychmiastowe zwarcie linii zasilania podświetlenia LED.
- Pęknięcie digitizera przy próbie demontażu — wklejane warstwy dotykowe wymagają kontrolowanego podgrzewania powierzchniowego przy użyciu separatora termicznego. Zastosowanie punktowego źródła ciepła lub zbyt dużej siły mechanicznej prowadzi do pęknięcia tafli szkła ochronnego.
- Zwarcie na płycie głównej przy wymianie klawiatury lub matrycy — brak programowego i fizycznego odłączenia wewnętrznego akumulatora przed wypięciem taśmy eDP niemal zawsze skutkuje spaleniem bezpiecznika linii podświetlenia (tzw. bezpiecznik VBL) lub uszkodzeniem układu KBC (Keyboard Controller) na płycie głównej.
- Zakup części z niepewnego źródła — rynek wtórny oferuje często podzespoły z demontażu (używane), które posiadają mikropęknięcia ścieżek lub zużyte komórki baterii. W profesjonalnym serwisie montowane są wyłącznie nowe części, co zapewnia pełną żywotność urządzenia.
Najczęściej zadawane pytania (FAQ)
Czy do modelu ThinkPad Yoga 460 można dokupić samą szybkę dotykową bez matrycy LCD?
Odpowiedź: W modelu ThinkPad Yoga 460 wyświetlacz LCD oraz warstwa dotykowa (digitizer) są w większości wersji fabrycznie zespolone optycznie przy użyciu kleju LOCA/OCA (Liquid/Optically Clear Adhesive, przezroczysty klej polimerowy stosowany do łączenia warstw ekranu). Choć teoretycznie możliwa jest próba separacji, w warunkach serwisowych standardem zapewniającym fabryczną jakość obrazu i brak pęcherzy powietrza jest montaż kompletnego, nowego modułu wyświetlacza z ramką.
Czy po wymianie zawiasów obudowa nie będzie trzeszczeć ani odstawać?
Odpowiedź: Prawidłowy montaż nowych, oryginalnych zawiasów wymaga zastosowania właściwych śrub z fabrycznym zabezpieczeniem gwintu (mikrokapsułkowany klej anaerobowy) oraz dokręcenia ich z odpowiednią siłą. Dzięki wykorzystaniu nowych części spasowanie elementów jest identyczne jak w fabrycznie nowym egzemplarzu, a mechanizm Lift 'n' Lock działa płynnie w całym zakresie 360 stopni.
Jak sprawdzić, czy awarii uległa taśma matrycy, czy sam ekran dotykowy?
Odpowiedź: Diagnoza poprzedza naprawę — jeśli obraz znika, migocze lub pojawiają się zakłócenia tylko podczas fizycznego poruszania klapą matrycy, wskazuje to na przerwanie ciągłości żył w taśmie eDP. Jeśli natomiast obraz jest stabilny, ale urządzenie nie reaguje na dotyk lub w określonym pasie ekranu występują tzw. dotknięcia widmowe (ghost touches), uszkodzeniu uległ kontroler digitizera lub sama siatka pojemnościowa ekranu.
Czy po wymianie klawiatury mechanizm chowania klawiszy Lift 'n' Lock będzie działał poprawnie?
Odpowiedź: Tak, pod warunkiem montażu fabrycznie nowej, dedykowanej klawiatury przeznaczonej dokładnie do serii Yoga 460 oraz jej precyzyjnego osadzenia w wewnętrznej ramce prowadzącej. Weryfikacja działania mechanizmu chowania klawiszy jest standardowym elementem procedury testowej po zakończeniu montażu.
