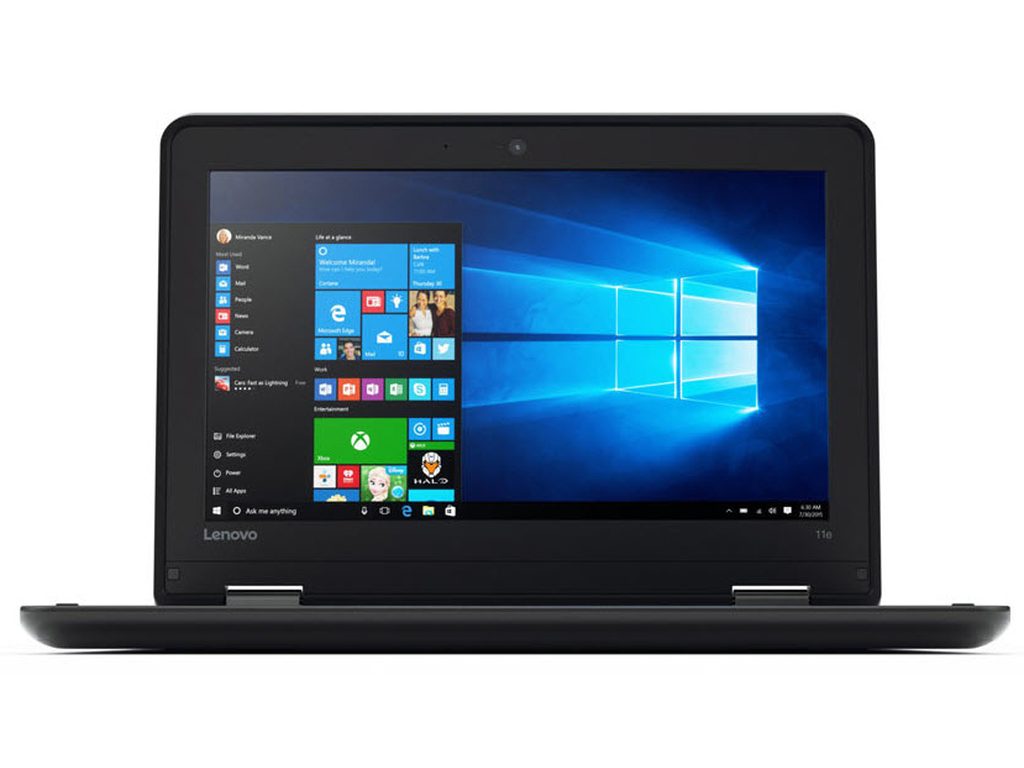

Specyfika konstrukcyjna i eksploatacja laptopa Lenovo ThinkPad 11e
Seria Lenovo ThinkPad 11e została zaprojektowana przede wszystkim z myślą o intensywnym użytkowaniu w sektorze edukacyjnym oraz mobilnym środowisku biurowym. Zwarta obudowa ze wzmocnionymi krawędziami z gumy termoplastycznej (TPU), mocniejsze zawiasy matrycy oraz odporna na zachlapania klawiatura sprawiają, że konstrukcja ta jest bardziej odporna na uszkodzenia mechaniczne niż standardowe laptopy konsumenckie. Jednak ta sama zwarta budowa i wzmocnienia stawiają szczególne wymagania w zakresie okresowej konserwacji i serwisu sprzętowego. Intensywna eksploatacja w zróżnicowanych warunkach prowadzi do szybszego gromadzenia się kurzu, pyłu i zanieczyszczeń wewnątrz obudowy, co bezpośrednio wpływa na parametry pracy podzespołów.
Warto pamiętać, że rodzina ThinkPad 11e obejmowała zarówno klasyczne modele clamshell (standardowy laptop z matrycą otwierającą się tradycyjnie), jak i wersje Yoga (urządzenia konwertowalne z zawiasami obracającymi się o trzysta sześćdziesiąt stopni oraz dotykowym digitizerem). W zależności od generacji oraz zastosowanego procesora, urządzenia te różnią się układem chłodzenia. Niektóre wersje niskonapięciowe wykorzystują chłodzenie w pełni pasywne (radiator bez wentylatora odprowadzający ciepło całą powierzchnią), podczas gdy konfiguracje o wyższej wydajności posiadają miniaturowy, aktywny układ chłodzenia z wentylatorem promieniowym. Zrozumienie różnic konstrukcyjnych decyduje o doborze właściwych procedur serwisowych i profilaktycznych.
Objawy wskazujące na konieczność wykonania konserwacji i przeglądu
Zanieczyszczenie podzespołów i degradacja materiałów termoprzewodzących objawiają się stopniowo, wpływając na komfort i stabilność pracy. Najczęściej obserwowane symptomy to:
- Nadmierne nagrzewanie się dolnej pokrywy lub okolic klawiatury — obudowa staje się wyraźnie gorąca w dotyku nawet podczas wykonywania podstawowych czynności biurowych czy przeglądania stron internetowych.
- Zjawisko dławienia termicznego (thermal throttling) — automatyczne obniżanie taktowania jednostki centralnej (CPU) w celu ochrony rdzenia krzemowego przed przegrzaniem, co objawia się nagłymi spadkami płynności systemu i spowolnieniem pracy aplikacji.
- Ciągła lub głośna praca wentylatora — w wariantach z chłodzeniem aktywnym wentylator nieustannie pracuje na maksymalnych obrotach, emitując świst, terkot lub nietypowe wibracje spowodowane zużyciem łożyska ślizgowego.
- Wyłączanie się lub restarty pod obciążeniem — zadziałanie zabezpieczeń termicznych na płycie głównej w momencie osiągnięcia krytycznej temperatury na złączu półprzewodnikowym.
- Zwiększony opór lub luzy na zawiasach — zanieczyszczenie mechanizmów obrotowych drobinami kurzu prowadzi do ich zacierania, co przenosi naprężenia na mocowania wewnątrz korpusu i może skutkować pęknięciem punktów montażowych (gwintów mosiężnych zatopionych w tworzywie).
- Problemy z portami wejścia/wyjścia — utrudnione łączenie kabla zasilającego lub urządzeń peryferyjnych w portach USB z powodu nagromadzenia sprasowanego kurzu i mikrowłókien.
Przyczyny problemów termicznych i mechanicznych w modelach ThinkPad 11e
Pogorszenie parametrów termicznych i mechanicznych w modelu ThinkPad 11e wynika z kilku głównych czynników eksploatacyjnych:
Pierwszą przyczyną jest naturalna degradacja fabrycznych past termoprzewodzących (substancji wypełniających mikroskopijne nierówności między rdzeniem procesora a miedzianą podstawą radiatora). Wraz z upływem czasu i pod wpływem cykli nagrzewania oraz chłodzenia, pasta ulega zjawisku wypompowywania (pump-out effect) oraz wysychaniu. W efekcie traci właściwości przewodzenia ciepła, tworząc barierę termiczną, która uniemożliwia efektywny transfer energii cieplnej do radiatora.
Drugim czynnikiem jest tworzenie się tak zwanego filcu kurzowego na żeberkach radiatora. W modelach z aktywnym obiegiem powietrza wirnik zasysa drobne cząstki pyłu, które osiadają na wylocie kanału chłodzącego. Powstała w ten sposób warstwa blokuje przepływ powietrza, uniemożliwiając rozpraszanie ciepła poza obudowę.
W przypadku zawiasów i obudowy problemem bywa przenoszenie zanieczyszczeń do mechanizmów ciernych. W modelach Yoga, gdzie zawias pracuje w pełnym zakresie kątowym, tarcie na sucho bez odpowiedniego smarowania technicznego prowadzi do wzrostu oporu. Z kolei wzmocniona konstrukcja zewnętrzna sprawia, że użytkownicy rzadziej zwracają uwagę na drobne naprężenia, dopóki nie dojdzie do wyrwania gniazd montażowych z dolnej obudowy.
Profesjonalna procedura konserwacji i diagnostyki sprzętowej
Prawidłowo przeprowadzona konserwacja laptopa Lenovo ThinkPad 11e wymaga zachowania ścisłych procedur technologicznych oraz ochrony podzespołów przed wyładowaniami elektrostatycznymi (ochrona ESD). Kompleksowy proces serwisowy obejmuje następujące etapy:
1. Wstępna diagnostyka i pomiary temperatur
Prace rozpoczynamy od rejestracji parametrów pracy systemu pod kontrolowanym obciążeniem syntetycznym. Rejestrowana jest temperatura w spoczynku oraz w trybie pełnego wykorzystania procesora (temperatura Tjunction), co pozwala precyzyjnie ocenić stan układu chłodzenia przed ingerencją mechaniczną.
2. Demontaż i separacja zasilania
Po zdjęciu dolnej pokrywy serwisowej w pierwszej kolejności następuje fizyczne odłączenie wewnętrznego akumulatora litowo-jonowego od płyty głównej. Zabezpiecza to wrażliwe układy scalone, w tym kontroler wbudowany (Embedded Controller), przed przypadkowym zwarciem podczas prac serwisowych.
3. Czyszczenie i regeneracja układu chłodzenia
Radiator oraz moduł wentylatora są demontowane. Stara, utwardzona pasta termoprzewodząca jest dokładnie usuwana z powierzchni rdzenia krzemowego oraz stopy radiatora za pomocą dedykowanych rozpuszczalników na bazie alkoholu izopropylowego (IPA o wysokiej czystości). Wentylator jest rozbierany, a jego łożysko poddawane czyszczeniu ultradźwiękowemu lub przedmuchaniu sprężonym powietrzem o kontrolowanym ciśnieniu. W modelach z możliwością smarowania aplikowany jest syntetyczny olej o niskiej lepkości.
4. Aplikacja nowych materiałów termoprzewodzących
Na oczyszczone powierzchnie nakładana jest nowa pasta termoprzewodząca o wysokim współczynniku przewodzenia ciepła (W/mK). W miejscach styku z sekcją zasilania (układy VRM) oraz pamięciami stosowane są nowe termopady (elastyczne taśmy termoprzewodzące) o precyzyjnie dobranej grubości i twardości, co gwarantuje prawidłowy docisk bez odkształcania laminatu płyty głównej.
5. Przegląd i regulacja elementów mechanicznych
Kontroli poddawane są prowadnice i mocowania zawiasów matrycy. W razie potrzeby wykonywana jest regulacja siły docisku oraz aplikacja specjalistycznego smaru teflonowego lub litowego. Sprawdzany jest stan gwintów montażowych, a ewentualne mikropęknięcia struktury tworzywa są wzmacniane żywicami epoksydowymi.
6. Czyszczenie złączy, portów i klawiatury
Wszystkie gniazda zewnętrzne (USB, HDMI, audio, port ładowania) oraz złącza krawędziowe modułów pamięci RAM czy dysków M.2/SATA są oczyszczane z nagromadzonych osadów. Klawiatura przechodzi proces dekonflikcji mechanicznej klawiszy, usuwający zanieczyszczenia spod mechanizmów nożycowych.
7. Testy obciążeniowe i weryfikacja stabilności
Po złożeniu urządzenia wykonywana jest seria testów pod długotrwałym obciążeniem. Weryfikowana jest stabilność zegarów procesora, kultura pracy wentylatora oraz spadek temperatur w porównaniu ze stanem wyjściowym.
Zagrożenia związane z niefachową próbą samodzielnego serwisu
Samodzielne próby rozbiórki i czyszczenia laptopa ThinkPad 11e bez odpowiedniego zaplecza technicznego niosą ze sobą ryzyko trwałego uszkodzenia urządzenia. Do najczęstszych błędów należą:
- Prace przy podłączonej baterii — w modelach ze zintegrowanym akumulatorem brak odpięcia zasilania przed demontażem taśm sygnałowych (np. taśmy matrycy eDP) prowadzi do zwarcia linii zasilania podświetlenia z liniami danych, co skutkuje uszkodzeniem procesora lub mostka hybrydowego.
- Stosowanie przewodzących past lub nieodpowiednich termopadów — użycie pasty na bazie ciekłego metalu na odsłonięty rdzeń bez izolacji grozi zwarciem elementów SMD (Surface Mounted Devices) otaczających krzem. Z kolei zbyt grube termopady powodują wygięcie płyty głównej i brak styku radiatora z procesorem.
- Wyłamanie zatrzasków obudowy i uszkodzenie gwintów — wzmocniony korpus modelu 11e wymaga odpowiedniej techniki podważania za pomocą narzędzi z miękkiego tworzywa (spudgerów). Użycie metalowych wkrętaków prowadzi do wyszczerbienia krawędzi TPU oraz zerwania wewnętrznych zaczepów.
- Przedmuchiwanie wentylatora bez zablokowania łopatek — strumień sprężonego powietrza wprowadzający wirnik w niekontrolowane, wysokie obroty działa jak prądnica, generując napięcie zwrotne, które może uszkodzić układ sterowania wentylatorem na płycie głównej, a także niszczy łożysko.
Organizacja obsługi serwisowej i standardy realizacji
Doświadczenie serwisowe obejmujące ponad 20 lat praktyki oraz ponad 10 000 urządzeń pozwala na szybkie i bezpieczne wykonywanie procedur konserwacyjnych w pełnej gamie urządzeń Lenovo ThinkPad. Obsługa realizowana jest w modelu dojazdowym, gdzie kierowca lub serwisant dociera na miejsce w czasie do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km. Zgłoszenia przyjmowane są w trybie 24/7.
W przypadku standardowej konserwacji, czyszczenia i wymiany past termoprzewodzących, większość usterek usuwamy podczas pierwszej wizyty bezpośrednio w lokalizacji klienta. Jeśli urządzenie wymaga głębszej diagnostyki laboratoryjnej lub naprawy laminatu, laptop może zostać odebrany przez kierowcę w procedurze door-to-door (w tym trybie diagnoza poprzedza naprawę i jest bezpłatna; jeśli usterka nie zostanie usunięta, klient nie ponosi kosztów). Czas realizacji prac profilaktycznych z reguły nie przekracza 24 godzin, a w przypadku bardziej złożonych napraw czas ten z reguły nie przekracza 3 dni. Do wszelkich napraw montujemy wyłącznie nowe podzespoły, nigdy używane czy pochodzące z odzysku, obejmując wykonane usługi gwarancją do 12 miesięcy. Na czas trwania procedury serwisowej zapewniany jest bezpłatny laptop zastępczy na cały okres naprawy, bez konieczności wpłaty kaucji i bez limitu czasowego. Po wykonaniu usługi wystawiana jest faktura bez VAT.
Najczęściej zadawane pytania (FAQ)
Jak często należy wykonywać konserwację układu chłodzenia w Lenovo ThinkPad 11e?
Zaleca się przeprowadzanie pełnej konserwacji z wymianą materiałów termoprzewodzących co 12 do 18 miesięcy. W przypadku urządzeń pracujących w środowisku o podwyższonym zapyleniu (szkoły, hale magazynowe, praca w terenie) optymalny interwał wynosi 12 miesięcy.
Czy model z procesorem chłodzonym pasywnie również wymaga czyszczenia?
Tak. Choć w wersji pasywnej nie ma wentylatora zasysającego kurz, pasta termoprzewodząca między procesorem a radiatorem ulega takiej samej degradacji chemicznej i termicznej. Dodatkowo kurzem zachodzą szczeliny wentylacyjne obudowy, co ogranicza naturalną konwekcję powietrza wewnątrz korpusu.
Co zrobić, gdy zawiasy w ThinkPad 11e Yoga stawiają zbyt duży opór przy otwieraniu?
Należy niezwłocznie przekazać urządzenie do serwisu na regulację i smarowanie mechanizmu. Dalsze otwieranie laptopa na siłę doprowadzi do wyłamania punktów mocowania w kompozytowej obudowie lub uszkodzenia szklanej powierzchni digitizera matrycy.
Czy regularna wymiana pasty wpływa na żywotność baterii?
Tak. Przegrzewający się procesor zużywa więcej energii na skutek zwiększonej upływności prądu w wyższych temperaturach, a wentylator pracujący stale na maksymalnych obrotach pobiera dodatkowy prąd z akumulatora. Sprawny układ chłodzenia pozwala wydłużyć czas pracy na jednym ładowaniu.
