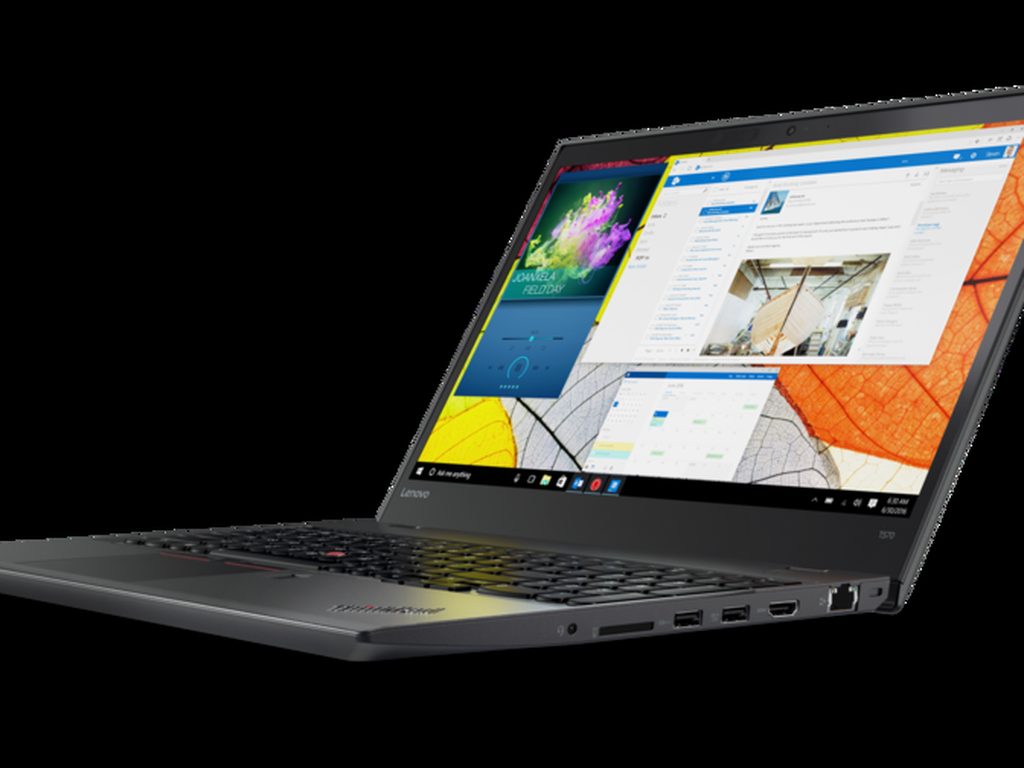

Charakterystyka termiczna i konstrukcyjna modelu ThinkPad T470s (20HF000UMC)
Biznesowe laptopy z serii ThinkPad T, w tym wariant T470s oznaczony kodem konfiguracji 20HF000UMC, zostały zaprojektowane z myślą o mobilności oraz długotrwałej pracy biurowej. Smuklejsza konstrukcja obudowy typu slim (odchudzona wersja klasycznego modelu T470) wymusiła na inżynierach zastosowanie bardziej zwartego układu chłodzenia. Wraz z upływem czasu i intensywną eksploatacją fabryczne materiały termoprzewodzące ulegają degradacji, co bezpośrednio przekłada się na kulturę pracy urządzenia oraz jego stabilność operacyjną.
Podstawowym objawem wskazującym na konieczność przeprowadzenia zabiegów konserwacyjnych jest zauważalny wzrost temperatury dolnej pokrywy obudowy, ciągła praca wentylatora na maksymalnych obrotach oraz zjawisko określane jako dławienie termiczne (ang. thermal throttling — mechanizm bezpieczeństwa procesora, który obniża częstotliwość taktowania zegara w celu redukcji wydzielanego ciepła). W przypadku modelu 20HF000UMC zaniedbanie regularnego serwisu układu odprowadzania ciepła prowadzi do spadku responsywności systemu operacyjnego, niespodziewanych restartów pod obciążeniem oraz przyspieszonego zużycia podzespołów zasilania na płycie głównej.
Specyfika tej jednostki wiąże się również z obecnością podwójnego systemu zasilania akumulatorowego (dwie niezależne baterie wewnętrzne: przednia i tylna), co wymaga zachowania szczególnych procedur bezpieczeństwa już na etapie przygotowania laptopa do demontażu. Prawidłowa konserwacja tego modelu nie ogranicza się wyłącznie do przedmuchania żeberek radiatora, lecz obejmuje pełną procedurę rewizji mechanicznej i termicznej.
Przyczyny spadku wydajności chłodzenia i zużycia materiałów termoprzewodzących
W procesie codziennej eksploatacji laptopa zachodzi szereg zjawisk fizykochemicznych, które stopniowo obniżają zdolność układu chłodzenia do wymiany ciepła z otoczeniem. W strukturze modelu ThinkPad T470s można wyróżnić kilka głównych czynników determinujących konieczność interwencji serwisowej:
- Wysychanie i utrata właściwości pasty termoprzewodzącej: Fabrycznie nanoszony materiał termiczny (ang. thermal interface material, TIM) z biegiem lat traci swoją elastyczność, ulega zjawisku wypompowywania (ang. pump-out effect — wypychanie pasty spod rdzenia na skutek cyklicznych zmian temperatur i mikrodrgań) oraz twardnieje, tworząc barierę termiczną zamiast przewodzić ciepło z krzemowego rdzenia procesora na miedzianą podstawę radiatora.
- Zbijanie się kurzu w strukturze radiatora: Drobne cząstki pyłu, kurzu oraz włókien tekstylnych zasysane przez dolne szczeliny wentylacyjne osadzają się na łopatkach turbiny wentylatora oraz na gęstych lamelach radiatora (cienkich miedzianych lub aluminiowych blaszkach odpowiedzialnych za rozpraszanie ciepła). Tworzy to tzw. filc pyłowy, który blokuje swobodny przepływ powietrza tłoczonego na zewnątrz obudowy.
- Degradacja termopadów sekcji zasilania: Elastyczne taśmy termoprzewodzące (ang. thermal pads), odpowiadające za transfer ciepła z tranzystorów MOSFET oraz dławików sekcji zasilania płyty głównej (układów stabilizujących napięcia dla procesora), ulegają wysuszeniu, kruszeniu lub wyciekaniu oleju silikonowego, co pogarsza ich przewodność cieplną.
- Zużycie łożyska wentylatora: Wieloletnia praca w podwyższonej temperaturze prowadzi do degradacji smaru w łożysku ślizgowym lub hydraulicznym wentylatora. Skutkuje to metalicznym tarciem, terkotaniem, nierównomiernymi obrotami, a w skrajnych przypadkach zablokowaniem wirnika (błąd Fan Error podczas procedury POST przy uruchamianiu komputera).
- Utlenianie powierzchni miedzianych rurek cieplnych: Ciepłowody (ang. heat pipes — zamknięte rurki miedziane ze strukturą kapilarną, wewnątrz których krąży ciecz robocza zmieniająca stan skupienia) mogą ulec mikroskopijnym rozszczelnieniom lub zmatowieniu powierzchni styku, co obniża efektywność transferu energii cieplnej do radiatora.
Procedura diagnostyczna i pełny proces konserwacji w warunkach serwisowych
Profesjonalna obsługa serwisowa modelu Lenovo ThinkPad T470s wymaga zachowania rygorystycznych standardów technologicznych. Zapewniamy dojazd do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km, a w przypadku konieczności przeprowadzenia pełnego procesu weryfikacji sprzętu odbieramy urządzenie przez kierowcę. Darmowa diagnoza dotyczy wyłącznie laptopa w trybie door-to-door, gdzie sprzęt trafia do szczegółowych testów laboratoryjnych.
Cały proces serwisowy realizowany jest etapami, co gwarantuje pełne bezpieczeństwo danych i elektroniki:
1. Wstępna diagnostyka i wyłączenie zasilania wewnętrznego
Przed przystąpieniem do jakichkolwiek prac mechanicznych przeprowadzana jest diagnostyka obciążeniowa przy użyciu oprogramowania monitorującego parametry pracy sensorów (odczyt temperatur z poszczególnych rdzeni, pobór mocy w watach, prędkość obrotowa wentylatora w RPM). Kluczowym krokiem specyficznym dla serii ThinkPad jest wejście do pamięci UEFI/BIOS i aktywacja funkcji tymczasowego odłączenia baterii wewnętrznej (Disable Built-in Battery). Zapobiega to przypadkowym zwarciom podczas demontażu dolnej pokrywy, gdyż odcięcie zasilania z poziomu układu KBC (ang. Keyboard Controller — wbudowany mikrokontroler zarządzający m.in. zasilaniem i klawiaturą) jest warunkiem koniecznym do bezpiecznego otwarcia obudowy.
2. Demontaż i separacja układu chłodzenia
Po rozładowaniu ładunków elektrostatycznych i zastosowaniu zabezpieczeń ESD (ochrona przed wyładowaniami elektrostatycznymi), następuje zdjęcie dolnej pokrywy dolnej (ang. base cover). Obie baterie wewnętrzne są fizycznie odpinane od płyty głównej. Następnie serwisant przystępuje do równomiernego poluzowywania śrub mocujących docisk radiatora według numeracji wytłoczonej na ramce miedzianej, co zapobiega ukruszeniu nieosłoniętego rdzenia krzemowego procesora (ang. die). Układ chłodzenia jest ostrożnie demontowany, aby nie zgiąć delikatnych rurek cieplnych.
3. Czyszczenie chemiczne i przygotowanie powierzchni
Stara, stwardniała pasta termoprzewodząca jest usuwana przy użyciu specjalistycznych rozpuszczalników na bazie alkoholu izopropylowego (IPA) o wysokiej czystości oraz dedykowanych preparatów rozpuszczających związki silikonowe. Czyszczeniu poddawany jest zarówno rdzeń procesora, jak i miedziana stopa radiatora, aż do uzyskania idealnie gładkiej, odtłuszczonej powierzchni pozbawionej mikroskopijnych zanieczyszczeń.
4. Regeneracja modułu wentylatora i udrożnienie radiatora
Wentylator chłodzący zostaje rozłożony na części pierwsze. Komora wirnika oraz łopatki są oczyszczane z kurzu pędzlami antystatycznymi oraz sprężonym powietrzem o kontrolowanym ciśnieniu. W przypadku konstrukcji rozbieralnych oś wirnika jest oczyszczana i poddawana smarowaniu syntetycznym środkiem o wysokiej lepkości i odporności na wysokie temperatury. Radiator jest przedmuchiwany w kierunku przeciwnym do naturalnego przepływu powietrza, co usuwa wszelkie zanieczyszczenia spomiędzy mikrolameli.
5. Aplikacja nowych materiałów termoprzewodzących
W procesie montażu wykorzystujemy wyłącznie nowe materiały o wysokim współczynniku przewodzenia ciepła (wyrażanym w W/mK — watach na metr-kelwin). Na rdzeń procesora aplikowana jest pasta o odpowiedniej gęstości, która nie wykazuje tendencji do szybkiej degradacji pod wpływem pracy w wysokich temperaturach. Na elementy sekcji zasilania montowane są precyzyjnie docięte termopady o fabrycznie dobranej grubości i twardości (wyrażanej w skali Shore'a), co gwarantuje prawidłowy docisk bez wywierania nadmiernego naprężenia na strukturę laminatu płyty głównej (PCB).
6. Montaż, kalibracja i testy obciążeniowe
Układ chłodzenia jest dokręcany kluczem z odpowiednim momentem obrotowym, z zachowaniem kolejności śrub. Po podłączeniu baterii i zamknięciu obudowy przeprowadzane są syntetyczne testy stabilności (ang. stress test) pod pełnym obciążeniem procesora oraz zintegrowanego układu graficznego. Monitorowana jest krzywa narastania temperatury, kultura pracy wentylatora oraz spadek temperatur w stanie spoczynku (ang. idle). Większość usterek i zabiegów konserwacyjnych tego typu usuwamy podczas pierwszej wizyty, a sam proces czyszczenia i przyspieszania z reguły nie przekracza 24 godzin.
Zagrożenia związane z niefachową konserwacją modelu ThinkPad T470s
Samodzielne próby czyszczenia lub wymiany pasty w modelu T470s niosą za sobą wysokie ryzyko uszkodzenia kluczowych podzespołów z uwagi na specyficzną architekturę tego komputera. Do najczęstszych błędów i ich konsekwencji należą:
- Zaniechanie odłączenia zasilania bateryjnego w BIOS: ThinkPad T470s posiada dwa akumulatory. Odpięcie wyłącznie baterii zewnętrznej (w modelach, które ją posiadają) lub brak wyłączenia baterii wewnętrznej w programie konfiguracyjnym BIOS sprawia, że na płycie głównej stale obecne jest napięcie w liniach pomocniczych. Przypadkowe dotknięcie metalowym narzędziem okolic gniazda matrycy eDP (ang. embedded DisplayPort) lub układu zasilania kończy się natychmiastowym spaleniem bezpiecznika podświetlenia matrycy lub uszkodzeniem mostka PCH (ang. Platform Controller Hub — układ zarządzający komunikacją magistrali).
- Uszkodzenie mechaniczne rdzenia procesora: Nowoczesne procesory montowane w tych jednostkach nie posiadają metalowego odpromiennika ciepła (ang. IHS — Integrated Heat Spreader). Nierównomierne dokręcanie śrub radiatora lub próba podważania układu chłodzenia ostrym narzędziem może doprowadzić do ukruszenia krawędzi krzemu, co trwale niszczy procesor i wymaga wymiany całej płyty głównej.
- Zastosowanie niewłaściwej grubości termopadów: Użycie zbyt grubych podkładek termicznych uniemożliwia prawidłowe przyleganie stopy radiatora do rdzenia CPU, co powoduje natychmiastowe przegrzewanie się komputera w ciągu kilku sekund od startu. Z kolei zastosowanie zbyt cienkich materiałów pozbawia sekcję zasilania chłodzenia, doprowadzając do przepalenia tranzystorów MOSFET.
- Przedmuchiwanie wentylatora sprężonym powietrzem bez blokady łopatek: Skierowanie silnego strumienia sprężonego gazu na wirnik powoduje jego obrót z prędkością wielokrotnie przekraczającą parametry znamionowe. Może to doprowadzić do wyłamania łopatek lub zadziałania silnika wentylatora jako prądnicy (generowanie napięcia wstecznego), co grozi uszkodzeniem układu sterującego obrotami na płycie głównej.
- Użycie past przewodzących prąd: Niewprawna aplikacja past na bazie ciekłego metalu lub past ze srebrem może spowodować wyciek materiału na miniaturowe kondensatory SMD (ang. Surface Mount Device) otaczające rdzeń procesora, wywołując nieodwracalne zwarcie.
Standardy obsługi i zaplecze serwisowe
Serwis realizuje kompleksowe usługi opieki nad laptopami z rodziny ThinkPad, bazując na bogatym zapleczu technicznym. Nasze doświadczenie to ponad 20 lat w branży i ponad 10 000 urządzeń poddanych skutecznym naprawom oraz zabiegom profilaktycznym. Wszystkie prace wykonywane są zgodnie ze specyfikacją techniczną, z wykorzystaniem precyzyjnych narzędzi dynamometrycznych oraz stacji diagnostycznych.
Do realizacji zleceń wykorzystujemy wyłącznie nowe komponenty układów chłodzenia (wentylatory, ciepłowody, czujniki termiczne), nigdy nie stosując podzespołów z demontażu czy z odzysku. Na przeprowadzone procedury serwisowe oraz zamontowane podzespoły udzielana jest gwarancja do 12 miesięcy. Dla zapewnienia ciągłości pracy w przypadku bardziej złożonych napraw, których czas z reguły nie przekracza 3 dni, zapewniamy bezpłatny laptop zastępczy na cały okres obsługi, bez kaucji i limitu czasowego.
Najczęściej zadawane pytania (FAQ)
Jak często należy wykonywać pełną konserwację układu chłodzenia w ThinkPad T470s?
Zaleca się przeprowadzanie pełnej konserwacji termicznej (czyszczenie radiatora, wentylatora oraz wymiana pasty i termopadów) co 12 do 18 miesięcy przy standardowej pracy biurowej. W przypadku eksploatacji w warunkach podwyższonego zapylenia lub przy ciągłym obciążeniu obliczeniowym interwał ten warto skrócić do 12 miesięcy.
Czy głośna praca wentylatora zawsze oznacza konieczność jego wymiany na nowy?
Nie. W większości przypadków podwyższony poziom hałasu wynika z konieczności kompensacji słabego transferu ciepła poprzez wymuszenie maksymalnych obrotów silnika lub z nagromadzenia zanieczyszczeń w komorze wirnika. Dokładne czyszczenie chemiczne, usunięcie złogów kurzu oraz nałożenie nowych materiałów termoprzewodzących przywraca prawidłową kulturę pracy bez potrzeby wymiany samego wentylatora.
Czym różni się procedura konserwacji T470s od standardowego modelu T470?
Model T470s charakteryzuje się bardziej zwartą konstrukcją wewnętrzną, innym profilem rurek cieplnych oraz obecnością dwóch wbudowanych baterii, z których obie znajdują się pod dolną pokrywą. Wymaga to bezwzględnego odłączenia programowego zasilania w BIOS przed jakimkolwiek demontażem, podczas gdy w klasycznym T470 jedna z baterii była w pełni zewnętrzna i wyjmowana bez otwierania obudowy.
Co oznacza komunikat "Thermal Throttling" wykrywany przez programy diagnostyczne?
Jest to sygnał, że temperatura rdzenia procesora przekroczyła bezpieczny próg termiczny (zazwyczaj powyżej 90–95 stopni Celsjusza), w wyniku czego jednostka automatycznie obniża swoje taktowanie, aby uniknąć trwałego uszkodzenia krzemu. Zjawisko to objawia się nagłym spadkiem płynności działania programów i jest bezpośrednim wskazaniem do przeprowadzenia natychmiastowej konserwacji układu chłodzenia.
