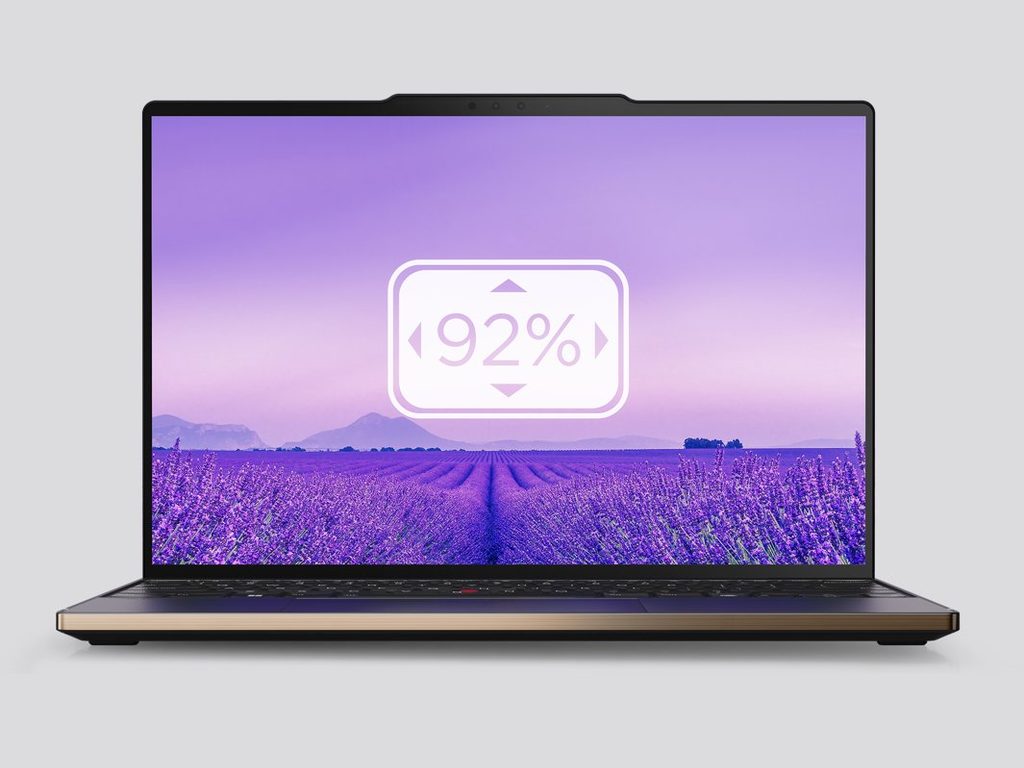

Specyfika konstrukcyjna i termiczna laptopa Lenovo ThinkPad Z13
Lenovo ThinkPad Z13 stanowi nowoczesne podejście do segmentu mobilnych stacji roboczych i prestiżowych urządzeń biznesowych, łącząc zwartą obudowę z zaawansowanymi procesorami oraz innowacyjnymi materiałami wykończeniowymi, takimi jak aluminium z recyklingu czy wegańska skóra na pokrywie matrycy. Z perspektywy inżynierii serwisowej tak kompaktowa konstrukcja typu ultrabook niesie za sobą określone wyzwania eksploatacyjne. Kluczowym czynnikiem wpływającym na stabilność oraz żywotność tego modelu jest zarządzanie odprowadzaniem energii cieplnej. Wewnątrz miniaturowej obudowy zintegrowano gęsto upakowaną płytę główną z komponentami lutowanymi powierzchniowo w technologii SMT (ang. Surface Mount Technology — montaż powierzchniowy elementów elektronicznych bezpośrednio na ścieżkach drukowanych), co ogranicza naturalną cyrkulację powietrza.
Układ chłodzenia w modelu ThinkPad Z13 bazuje na miniaturowym module odprowadzania ciepła, składającym się ze spłaszczonych miedzianych rurek cieplnych (ang. heatpipes — zamkniętych przewodów próżniowych z cieczą roboczą transportującą energię cieplną z procesora do radiatora) oraz pojedynczego lub podwójnego miniaturowego wentylatora promieniowego o bardzo cienkich łopatkach. Z powodu ograniczonej kubatury wewnętrznej nawet mikroskopijne warstwy zanieczyszczeń, pyłu oraz zmetabolizowanego kurzu domowego potrafią zablokować gęste użebrowanie radiatora. Prowadzi to bezpośrednio do zjawiska thermal throttlingu (mechanizmu zabezpieczającego procesor przed przegrzaniem poprzez drastyczne obniżenie częstotliwości taktowania zegara i napięcia roboczego), co użytkownik odczuwa jako nagłe spadki płynności działania systemu, spowolnienie reakcji programów biurowych oraz nadmierną emisję hałasu.
Konserwacja prewencyjna tego modelu nie polega jedynie na powierzchownym przedmuchaniu obudowy, lecz na kompleksowej obsłudze termomechanicznej. Regularna wymiana materiałów termoprzewodzących oraz dekontaminacja wnętrza pozwala zachować pełną wydajność platformy obliczeniowej, chroniąc jednocześnie układ zasilania VCore (wielofazową sekcję przetwornicy zasilającej rdzenie procesora) przed przedwczesną degradacją termiczną wywołaną pracą w stale podwyższonych temperaturach.
Typowe objawy wskazujące na konieczność przeprowadzenia konserwacji
Eksploatacja miniaturowego urządzenia biznesowego w zróżnicowanych warunkach biurowych i podróżnych sprawia, że objawy zużycia fabrycznych past termoprzewodzących oraz nagromadzenia pyłu pojawiają się stopniowo. Identyfikacja pierwszych symptomów termicznego przeciążenia układu pozwala uniknąć trwałego uszkodzenia lutów bezołowiowych pod układami scalonymi typu BGA (ang. Ball Grid Array — typ obudowy układów scalonych lutowanych do płyty głównej za pomocą mikroskopijnych kulek cynowych).
Do najczęściej obserwowanych oznak wymagających interwencji serwisowej należą:
- Permanentna praca wentylatora na maksymalnej prędkości obrotowej: Wentylator wchodzi w wysoki rejestr obrotów (mierzony w obrotach na minutę — RPM) niemal natychmiast po uruchomieniu urządzenia lub przy minimalnym obciążeniu, takim jak przeglądanie stron internetowych.
- Wyraźne nagrzewanie się dolnej pokrywy oraz obszaru nad klawiaturą: Stop aluminium efektywnie przewodzi ciepło, jednak punktowe, parzące strefy w rejonie procesora i sekcji zasilania świadczą o braku właściwego odprowadzania energii cieplnej poza obudowę przez zablokowany radiator.
- Dławienie termiczne i spadek wydajności: Procesor pod obciążeniem nie osiąga swoich fabrycznych stanów podwyższonego taktowania, a praca systemu staje się ociężała w wyniku aktywacji wewnętrznych rejestrów zabezpieczeń termicznych PROCHOT (ang. Processor Hot — sygnał generowany przez czujniki procesora wymuszający redukcję poboru mocy).
- Samoczynne wyłączanie się lub restarty: Urządzenie wyłącza się nagle bez generowania niebieskiego ekranu błędu (BSOD), co stanowi reakcję wbudowanego w płytę główną układu EC (ang. Embedded Controller — mikrokontrolera zarządzającego zasilaniem, temperaturami oraz pracą urządzeń wejścia) na przekroczenie krytycznego progu temperatury.
- Nietypowe dźwięki mechaniczne: Metaliczne tarcie, terkotanie lub piski dobiegające z łożyska wentylatora świadczą o jego zatarciu, wyeksploatowaniu łożyska ślizgowego lub zablokowaniu wirnika przez sprasowane włókna kurzu.
Procedura profesjonalnej konserwacji i regeneracji układu chłodzenia
W naszym niezależnym serwisie proces obsługi termicznej laptopa ThinkPad Z13 realizowany jest zgodnie ze standardami inżynierii elektronicznej. Ze względu na delikatną konstrukcję wewnętrzną, zastosowanie śrub o specyficznym skoku gwintu oraz wrażliwe taśmy sygnałowe FPC (ang. Flexible Printed Circuit — elastyczne taśmy połączeniowe z nadrukowanymi ścieżkami przewodzącymi), każdy etap diagnostyki i demontażu wymaga zachowania precyzyjnych procedur technologicznych.
1. Weryfikacja wstępna i diagnostyka termowizyjna
Przed przystąpieniem do demontażu wykonywane są pomiary temperatur w spoczynku oraz pod syntetycznym obciążeniem testowym za pomocą oprogramowania diagnostycznego monitorującego odczyty z wbudowanych sensorów cyfrowych DTS (ang. Digital Thermal Sensor). Weryfikowany jest rozkład temperatur na poszczególnych rdzeniach procesora oraz spadek taktowania. W razie potrzeby wykonywane jest badanie kamerą termowizyjną, co pozwala ocenić stan termiczny przetwornic napięcia, układu ładowania baterii oraz kontrolerów portów USB-C.
2. Bezpieczny demontaż i ochrona ESD
Wszystkie prace prowadzone są na stanowiskach wyposażonych w certyfikowane maty i opaski odprowadzające ładunki elektrostatyczne ESD (ang. Electrostatic Discharge — wyładowanie elektrostatyczne, które może bezpowrotnie uszkodzić wrażliwe struktury półprzewodnikowe). W pierwszej kolejności programowo i fizycznie odłączany jest wewnętrzny pakiet akumulatora litowo-polimerowego, co zapobiega powstawaniu zwarć w magistralach zasilania podczas manipulacji przy płycie głównej.
3. Czyszczenie ultradźwiękowe i regeneracja wentylatorów
Moduł radiatora zostaje zdemontowany. Użebrowanie aluminiowe i miedziane oczyszczane jest sprężonym powietrzem o kontrolowanym ciśnieniu oraz poddawane myciu chemicznemu w myjce ultradźwiękowej z użyciem alkoholu izopropylowego o czystości laboratoryjnej (IPA). Sam wentylator jest rozbierany, jego łopatki oczyszczane pędzlami antystatycznymi, a oś wirnika w przypadku konstrukcji rozbieralnych zostaje naoliwiona specjalistycznym smarem syntetycznym o wysokiej lepkości kinematycznej.
4. Aplikacja zaawansowanych interfejsów termicznych
Stare, zeschnięte fabryczne pasty termoprzewodzące są usuwane przy użyciu dedykowanych rozpuszczalników chemicznych niedegradujących powierzchni krzemowego rdzenia (ang. die). Na oczyszczony rdzeń procesora aplikowana jest wysokiej klasy pasta termoprzewodząca na bazie mikrocząstek tlenków metali lub syntetycznego diamentu o wysokim współczynniku przewodzenia ciepła (wyrażanym w W/mK — watach na metr-kelwin). Na elementach pomocniczych, takich jak cewki i tranzystory MOSFET (ang. Metal-Oxide Semiconductor Field-Effect Transistor — tranzystory polowe kluczujące napięcia w sekcji zasilania), montowane są nowe termopady o precyzyjnie dobranej grubości i twardości Shore’a, gwarantujące optymalny docisk bez wyginania laminatu płyty.
5. Montaż kluczem dynamometrycznym i testy obciążeniowe
Ponowny montaż układu chłodzenia odbywa się z zachowaniem kolejności dokręcania śrub dociskowych wskazanej przez oznaczenia numeryczne na ramce radiatora. Zastosowanie odpowiedniej siły docisku zapobiega ukruszeniu nieosłoniętych krawędzi krzemowego rdzenia procesora. Po złożeniu laptop przechodzi wielogodzinne testy stabilności pod obciążeniem, sprawdzające kulturę pracy wentylatorów, powrót temperatur do bezpiecznych zakresów roboczych oraz integralność złączy peryferyjnych.
Ryzyka związane z niefachową lub samodzielną próbą konserwacji
ThinkPad Z13 ze względu na swoją miniaturyzację i specyficzną architekturę obudowy jest urządzeniem bardzo podatnym na uszkodzenia mechaniczne podczas prób nieautoryzowanego lub amatorskiego demontażu. Doświadczenie naszego serwisu, gromadzone przez ponad 20 lat pracy z urządzeniami mobilnymi oraz poparte obsługą ponad 10 000 urządzeń, wskazuje na powtarzające się błędy popełniane podczas samodzielnych prac konserwacyjnych.
Do najczęstszych usterek wynikających z niefachowej ingerencji należą:
- Fizyczne uszkodzenie rdzenia procesora: Współczesne mobilne jednostki obliczeniowe nie posiadają metalowego odpromiennika ciepła IHS (ang. Integrated Heat Spreader). Rdzeń krzemowy jest bezpośrednio odsłonięty. Zbyt mocne, nierównomierne dokręcenie śrub lub podważanie radiatora metalowym narzędziem prowadzi do wyszczerbienia struktury krzemu, co trwale niszczy procesor zintegrowany z płytą główną.
- Zwarcia wywołane nieodłączoną baterią: Próba manipulacji pęsetą lub śrubokrętem w pobliżu złączy taśm sygnałowych przy podpiętym akumulatorze prowadzi do natychmiastowego zwarcia linii zasilania 19V/20V z liniami sygnałowymi 3.3V lub bezpośrednio z liniami magistrali danych układu EC, niszcząc logikę płyty głównej.
- Zastosowanie past przewodzących prąd lub nieodpowiednich ciekłych metali: Użycie materiałów termoprzewodzących na bazie galu (ciekły metal) bez odpowiedniego zabezpieczenia lakierem konforemnym i barierami piankowymi prowadzi do ich wycieku na otaczające mikrokondensatory SMD, powodując nieodwracalne zwarcia i korozję miedzi oraz aluminium.
- Zerwanie miniaturowych gniazd FPC i uszkodzenie gwintów: Zastosowane w obudowie tworzywa i metale lekkie posiadają drobne tuleje gwintowane wprasowywane termicznie. Użycie niewłaściwego wkrętaka, zbyt dużej siły lub wkręcenie śruby o niewłaściwej długości powoduje przewiercenie obudowy na wylot lub zerwanie gniazda mocującego.
- Uszkodzenie łopatek wentylatora sprężonym powietrzem: Przedmuchiwanie układu bez mechanicznego zablokowania wirnika powoduje, że silnik bezszczotkowy wentylatora zaczyna działać jak prądnica tachometryczna, indukując wsteczny prąd w układzie sterowania wentylatorem na płycie głównej oraz doprowadzając do rozbiegu łożyska i wyłamania delikatnych łopatek.
Zasady prawidłowej eksploatacji urządzenia po serwisie
Prawidłowe nawyki użytkowe pozwalają znacząco wydłużyć czas pomiędzy koniecznymi zabiegami konserwacyjnymi oraz gwarantują bezawaryjną pracę platformy sprzętowej. Po przeprowadzeniu pełnej regeneracji układu chłodzenia zaleca się przestrzeganie określonych reguł eksploatacyjnych:
Przede wszystkim należy unikać korzystania z laptopa na miękkich powierzchniach, takich jak kołdry, koce czy tapicerowane meble. Otwory wentylacyjne w dolnej pokrywie ThinkPad Z13 zasysają powietrze bezpośrednio od spodu. Położenie urządzenia na miękkim podłożu całkowicie odcina dopływ chłodnego powietrza i powoduje natychmiastowe zassanie mikrowłókien tekstylnych w głąb użebrowania radiatora. Do pracy mobilnej poza biurkiem warto stosować sztywne podkładki lub podstawki unoszące tylną krawędź obudowy, co polepsza cyrkulację powietrza wokół wlotów wentylacyjnych.
Warto również okresowo monitorować stan czystości zewnętrznych kratek wentylacyjnych oraz dbać o regularne aktualizacje oprogramowania układowego UEFI/BIOS dostarczanego przez Lenovo. Aktualizacje mikrokodu często zawierają zoptymalizowane tablice sterowania temperaturą DPTF (ang. Dynamic Platform and Thermal Framework — mechanizm dynamicznego zarządzania energią i temperaturą na poziomie systemu operacyjnego i płyty głównej), które usprawniają algorytmy zarządzania prędkością obrotową wentylatora w zależności od charakterystyki obciążenia.
Organizacja serwisu i standard obsługi door-to-door
Dla wygody użytkowników biznesowych i prywatnych wdrożony został mobilny model obsługi technicznej. Obsługiwany jest obszar Warszawy oraz okolic w promieniu do 40 km, a czas dojazdu serwisanta lub kierowcy wynosi zazwyczaj do 1 godziny. W ramach wizyty na miejscu większość usterek oraz standardowe procedury konserwacyjne usuwamy podczas pierwszej wizyty, co eliminuje konieczność rozłączania stanowiska pracy na dłuższy czas.
W przypadku konieczności wykonania zaawansowanych pomiarów na mikroskopie inspekcyjnym, mycia chemicznego w komorach ultradźwiękowych lub specjalistycznych testów wielogodzinnych, sprzęt jest transportowany w bezpiecznym opakowaniu antystatycznym w trybie door-to-door przez naszego kierowcę. Diagnoza urządzenia w tym wariancie transportowym jest całkowicie bezpłatna — zasada braku opłat w przypadku braku możliwości wykonania naprawy dotyczy wyłącznie laptopów przekazanych w trybie door-to-door. Standardowy czas realizacji czyszczenia i konserwacji układu chłodzenia z reguły zamyka się w czasie do 24 godzin, natomiast bardziej złożona naprawa elektroniczna z reguły nie przekracza 3 dni roboczych. Podczas pobytu sprzętu w procedurze naprawczej zapewniany jest bezpłatny laptop zastępczy na cały czas trwania zlecenia, bez pobierania kaucji i bez limitu czasowego. Na wykonane usługi montażu nowych komponentów udzielana jest gwarancja do 12 miesięcy, a do napraw wykorzystywane są wyłącznie nowe części.
Najczęściej zadawane pytania (FAQ)
Jak często należy przeprowadzać konserwację układu chłodzenia w modelu ThinkPad Z13?
Zaleca się przeprowadzanie pełnej konserwacji termicznej co 12 do 18 miesięcy przy standardowym użytkowaniu biurowym. W przypadku intensywnej pracy mobilnej, częstych podróży lub pracy w pomieszczeniach o podwyższonym zapyleniu optymalny interwał wynosi 12 miesięcy, aby zapobiec degradacji past termoprzewodzących.
Czy głośna praca wentylatora w tym modelu zawsze oznacza usterkę mechaniczną?
Nie zawsze. W większości przypadków ciągła praca wentylatora na wysokich obrotach wynika z ograniczonej drożności radiatora lub utraty elastyczności i właściwości przewodzenia ciepła przez fabryczną pastę termiczną. Jeżeli po dokładnym oczyszczeniu i nałożeniu nowych materiałów termoprzewodzących wentylator nadal wibruje lub wydaje dźwięki tarcia, konieczna jest wymiana samego modułu łożyska wentylatora na fabrycznie nowy element.
Czym różni się standardowa pasta termoprzewodząca od materiałów stosowanych fabrycznie w nowoczesnych ThinkPadach?
W nowoczesnych, cienkich konstrukcjach fabrycznie bywają stosowane materiały zmiennofazowe PCM (ang. Phase Change Material — materiał termoprzewodzący zmieniający stan skupienia ze stałego w plastyczny pod wpływem określonej temperatury) lub pasty o podwyższonej gęstości, zapobiegające zjawisku wypompowywania pasty (ang. pump-out effect — przemieszczanie się pasty poza rdzeń w wyniku powtarzających się cykli rozszerzalności cieplnej). W procesie serwisowym dobieramy zaawansowane pasty o wysokiej lepkości i odporności na degradację termiczną, dedykowane do bezpośredniego kontaktu z odsłoniętym rdzeniem krzemowym.
Czy samodzielne przedmuchanie laptopa sprężonym powietrzem przez kratki obudowy bez jego otwierania jest bezpieczne?
Taki zabieg jest niewskazany. Wdmuchanie sprężonego powietrza przez zewnętrzne otwory powoduje zbicie kurzu w gęsty filcowy czop od wewnętrznej strony użebrowania radiatora, co może całkowicie zablokować ruch łopatek wentylatora. Dodatkowo niekontrolowany strumień powietrza może wprowadzić wirnik w nadmierne obroty, doprowadzając do uszkodzenia łożyska lub wygenerowania napięcia wstecznego szkodliwego dla układów scalonych płyty głównej.
