Konstrukcja ThinkPad 13-20J10004FR a próba czasu w warunkach biurowych i mobilnych

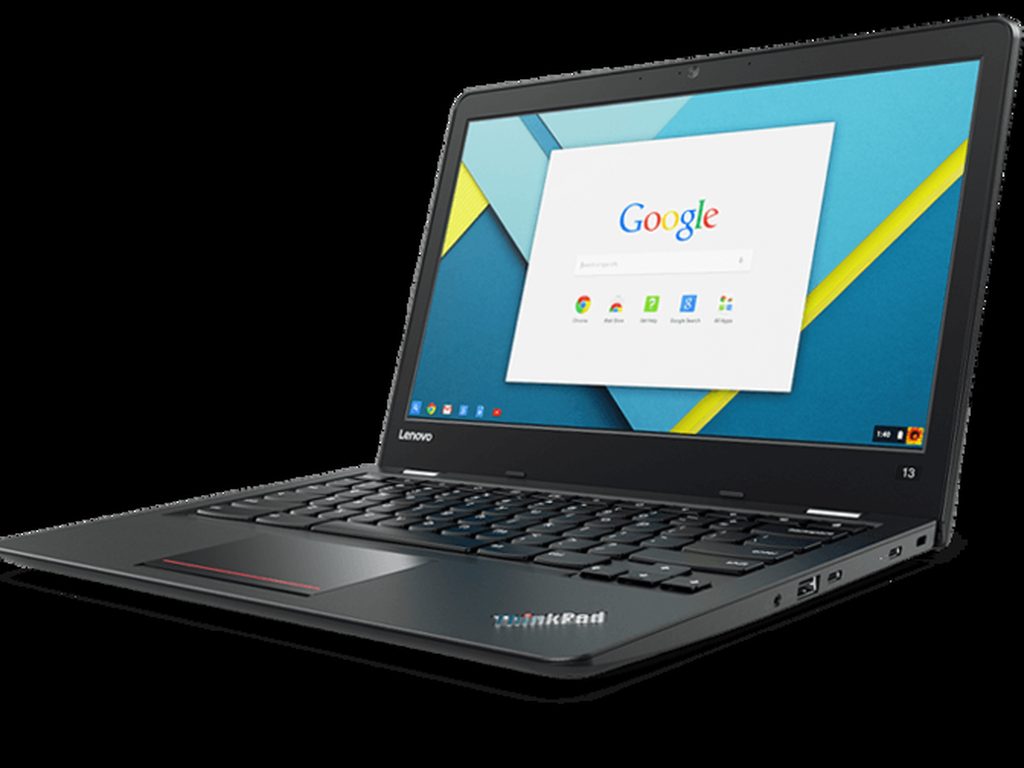

Model Lenovo ThinkPad 13 o kodzie producenta 20J10004FR (druga generacja z procesorem Intel Core siódmej generacji) projektowano z myślą o mobilnej pracy biurowej oraz środowisku edukacyjnym. Urządzenie łączy kompaktową obudowę trzynastocalową z rozwiązaniami ergonomicznymi znanymi z wyższych serii, takich jak ThinkPad T-series. Choć sprzęt ten charakteryzuje się solidną konstrukcją zgodną z normami wytrzymałościowymi, wieloletnia, codzienna eksploatacja prowadzi do naturalnego zużycia komponentów mechanicznych, chemicznych oraz elektronicznych.
Wraz z upływem lat użytkownicy tego modelu obserwują stopniowe obniżanie kultury pracy, skracanie czasu działania na zasilaniu akumulatorowym czy mechaniczne luzy na zawiasach. Zrozumienie, które elementy ulegają degradacji w pierwszej kolejności, pozwala wdrożyć odpowiednie czynności konserwacyjne i diagnostyczne, wydłużając sprawność operacyjną urządzenia o kolejne lata bez konieczności przedwczesnej wymiany całego komputera.
Doświadczenie wykazuje, że laptopy z tej serii cechują się wysoką podatnością na profesjonalną regenerację. Modułowa budowa wewnętrzna ułatwia dostęp do kluczowych magistrali, układu chłodzenia oraz portów wejścia-wyjścia, co umożliwia skuteczne przywrócenie parametrów fabrycznych w wyspecjalizowanym środowisku serwisowym.
Objawy starzenia termicznego i degradacji układu chłodzenia
Jednym z najczęstszych następstw wieloletniej pracy jest zjawisko throttlingu termicznego (automatyczne obniżanie taktowania zegara procesora w celu zabezpieczenia rdzenia krzemowego przed przegrzaniem). W modelu ThinkPad 13-20J10004FR za rozpraszanie energii cieplnej odpowiada pojedynczy ciepłowód (miedziana rurka z cieczą chłodzącą wewnątrz) połączony z niewielkim radiatorem i miniaturowym wentylatorem promieniowym.
Typowe symptomy wskazujące na zaawansowane zużycie układu termicznego obejmują:
- Ciągłą pracę wentylatora na maksymalnej prędkości obrotowej, nawet podczas wykonywania podstawowych zadań biurowych.
- Wyczuwalne nagrzewanie się spodniej pokrywy laptopa w strefie montażu procesora oraz w okolicach kratek wylotowych po lewej stronie obudowy.
- Spadki płynności systemu operacyjnego podczas odtwarzania wideo w wysokiej rozdzielczości lub pracy na wielu kartach przeglądarki internetowej.
- Samoczynne wyłączanie się komputera pod obciążeniem (zadziałanie sprzętowego zabezpieczenia termicznego płyty głównej).
Przyczyną takiego stanu rzeczy jest degradacja pasty termoprzewodzącej (związek chemiczny wypełniający mikroskopijne nierówności między powierzchnią rdzenia procesora a stopą radiatora). Fabryczna pasta po kilku latach traci plastyczność, ulega zjawisku wysychania i zamienia się w twardą, kruchą masę o znikomym współczynniku przewodzenia ciepła. Dodatkowo gromadzący się kurz tworzy na finach radiatora zwartą strukturę filcową, która całkowicie blokuje przepływ strumienia powietrza.
Zużycie ogniw litowo-jonowych i układu zasilania USB-C
Zintegrowany akumulator litowo-jonowy podlega nieodwracalnemu starzeniu elektrochemicznemu. W miarę kolejnych cykli ładowania i rozładowania spada jego pojemność nominalna, a także rośnie rezystancja wewnętrzna ogniw (opór elektryczny wewnątrz baterii powodujący straty energii i przyspieszone nagrzewanie). W rezultacie czas pracy laptopa poza zasilaczem ulega drastycznemu skróceniu z kilku godzin do zaledwie kilkunastu minut.
Wielu użytkowników spotyka się również ze zjawiskiem "puchnięcia" baterii. Degradacja elektrolitu prowadzi do wydzielania gazów wewnątrz hermetycznych komór baterii. Spuchnięty akumulator wywiera stały nacisk mechaniczny od wewnątrz na touchpad (gładzik) oraz dolną część obudowy klawiatury, co objawia się utrudnionym klikaniem przycisków lub wybrzuszeniem palmrestu (powierzchni podpierającej dłonie).
Model ThinkPad 13-20J10004FR wyposażono w wielofunkcyjny port USB-C służący zarówno do przesyłania danych, jak i zasilania urządzenia w standardzie Power Delivery. Gniazdo to, będąc wpinanym i wypinanym setki razy w roku, podlega mechanicznemu zmęczeniu materiału. Objawia się to przerywaniem ładowania przy poruszeniu kablem zasilacza, brakiem wykrywania zewnętrznych stacji dokujących lub niestabilnym transferem danych. Uszkodzeniu ulegają mikroskopijne luty mocujące gniazdo do laminatu płyty głównej bądź wewnętrzne blaszki stykowe.
Eksploatacja mechaniczna: klawiatura, zawiasy i matryca matowa
Materiały wykończeniowe i elementy ruchome ThinkPada 13 cechuje przemyślana konstrukcja, jednak tarcie mechaniczne z biegiem lat pozostawia widoczne ślady:
Wyświecanie klawiszy i zużycie mechanizmu nożycowego: Klawisze wykonane z tworzywa ABS pod wpływem kontaktu z opuszkami palców wycierają się, zyskując błyszczącą, śliską powierzchnię. Pod pojedynczymi klawiszami może dojść do pęknięcia mikroskopijnych zaczepów stabilizatora nożycowego lub uszkodzenia elastomeru (silikonowej kopułki odpowiadającej za odbicie klawisza), co skutkuje zacinaniem się wprowadzanych znaków.
Opór i luzy w zawiasach matrycy: Zawiasy wykonane ze spieków metalowych odpowiadają za precyzyjne utrzymywanie kąta nachylenia ekranu. Z czasem smar wewnątrz mechanizmu ciernego ulega degradacji i zanieczyszczeniu, co powoduje wzrost oporu podczas otwierania pokrywy. Siła ta przenosi się bezpośrednio na plastikowe tuleje montażowe (mosiężne gwinty wtopione w tworzywo pokrywy matrycy lub dolnego korpusu), prowadząc do ich wyłamania z gniazd.
Odbicia klawiatury na powłoce polaryzacyjnej: W konstrukcjach ultramobilnych matryca LCD w stanie zamkniętym znajduje się bardzo blisko powierzchni klawiszy. W przypadku przenoszenia laptopa w ciasno spakowanej torbie bez przekładki ochronnej, dochodzi do punktowego docisku i mikrootarć powłoki antyrefleksyjnej (matowej warstwy rozpraszającej światło na ekranie), co widoczne jest jako trwałe, jasne smugi na ciemnym tle.
Procedury serwisowe i regeneracja podzespołów w serwisie dojazdowym
Przywrócenie pełnej sprawności urządzenia po latach intensywnej eksploatacji wymaga wieloetapowego procesu diagnostycznego oraz precyzyjnych prac technicznych. W przypadku wyboru obsługi door-to-door, gdzie kierowca odbiera sprzęt bezpośrednio z biura lub mieszkania, diagnoza poprzedza naprawę i jest całkowicie bezpłatna.
Proces serwisowej odnowy technologicznej obejmuje:
1. Pomiary termowizyjne i testy obciążeniowe: Weryfikacja rozkładu temperatur na sekcji zasilania płyty głównej (VRM — moduł regulatora napięcia) oraz rdzeniu procesora za pomocą kamery termowizyjnej pod kontrolowanym obciążeniem syntetycznym.
2. Kompleksowy serwis układu chłodzenia: Demontaż modułu termicznego, oczyszczenie ultradźwiękowe łopatek wentylatora i komory radiatora, nałożenie nowej pasty termoprzewodzącej o wysokiej przewodności cieplnej oraz montaż precyzyjnie dobranych termopadów (elastycznych taśm termoprzewodzących) na dławikach i tranzystorach MOSFET.
3. Wymiana pakietu zasilającego: Montaż fabrycznie nowego akumulatora o certyfikowanej specyfikacji wraz z kalibracją kontrolera ładowania (układ BQ / Fuel Gauge zarządzający stanem naładowania na poziomie mikrokontrolera płyty głównej).
4. Mikroelektronika i naprawa złączy: W przypadku wyrobionego portu USB-C przeprowadzana jest wymiana lutowana w strefie mikrolutowniczej przy użyciu stacji na gorące powietrze (hot-air) z zastosowaniem spoiw o wysokiej odporności mechanicznej.
5. Regeneracja mocowań mechanicznych: Odbudowa wyłamanych tulei gwintowanych przy użyciu specjalistycznych żywic epoksydowych oraz regulacja siły docisku zawiasów, co zapobiega pękaniu obudowy w przyszłości.
Wszystkie instalowane podzespoły to wyłącznie nowe, nigdy nieużywane komponenty, na które udzielana jest gwarancja do 12 miesięcy. Na czas trwania procedury naprawczej wydawany jest bezpłatny laptop zastępczy na cały okres realizacji zlecenia, bez limitów i bez konieczności wpłacania kaucji.
Ryzyko związane z niefachową konserwacją i próbami samodzielnego demontażu
Choć konstrukcja laptopów biznesowych sprawia wrażenie modułowej, próby samodzielnego czyszczenia lub wymiany części niosą za sobą ryzyko poważnych uszkodzeń elektronicznych i mechanicznych:
Brak odłączenia zasilania wewnętrznego: Współczesne płyty główne posiadają zintegrowaną baterię, a także podtrzymanie zasilania w liniach pomocniczych. Demontaż taśmy matrycy eDP (złącze przesyłające sygnał wideo i zasilanie podświetlenia LED) bez wcześniejszego programowego lub fizycznego odpięcia baterii kończy się natychmiastowym zwarciem linii zasilania podświetlenia do linii sygnałowej procesora, co skutkuje trwałym uszkodzeniem mostka hybrydowego w układzie SoC.
Uszkodzenia elektrostatyczne (ESD): Praca bez uziemionej opaski antystatycznej oraz odpowiedniej maty odprowadzającej ładunki stwarza zagrożenie przebicia ładunkiem statycznym czułych bramek tranzystorów logicznych, co może objawić się niestabilnością systemu dopiero po kilku tygodniach od ingerencji.
Zastosowanie niewłaściwych materiałów termoprzewodzących: Użycie materiałów o zbyt niskiej gęstości, past przewodzących prąd (np. na bazie ciekłego metalu w nieprzystosowanym układzie) lub zastąpienie termopadów pastą powoduje powstawanie pustek powietrznych i natychmiastowy przegrzew sekcji zasilania procesora.
Wyłamanie zatrzasków dolnej obudowy: Zastosowanie metalowych wkrętaków do podważania dolnej pokrywy prowadzi do pęknięć poliwęglanu oraz deformacji rantów korpusu, co bezpowrotnie niszczy estetykę i szczelność konstrukcji.
Najczęściej zadawane pytania (FAQ)
Czy po kilku latach pracy opłaca się wymieniać pastę termoprzewodzącą w ThinkPadzie 13?
Zdecydowanie tak. Wymiana zestarzałej pasty termoprzewodzącej wraz z dokładnym czyszczeniem radiatora i wentylatora pozwala obniżyć temperatury pracy procesora pod obciążeniem nawet o kilkanaście stopni Celsjusza. Eliminuje to hałas wentylatora, zabezpiecza płytę główną przed uszkodzeniami wywołanymi stresem termicznym i przywraca stabilne taktowanie zegarów procesora.
Jakie są objawy zużycia portu ładowania USB-C w tym modelu?
Najczęstsze objawy to konieczność ustawiania wtyczki zasilacza pod konkretnym kątem, aby rozpocząć proces ładowania, powiadomienia systemu o powolnym ładowaniu lub podłączeniu niekompatybilnego źródła zasilania, a także brak reakcji na podpięcie urządzeń peryferyjnych. Wymaga to profesjonalnej weryfikacji połączeń lutowanych na laminacie płyty głównej.
Czy spadek czasu pracy na baterii zawsze oznacza konieczność zakupu nowego akumulatora?
W większości przypadków po kilku latach intensywnej eksploatacji przyczyną jest naturalne zużycie chemiczne ogniw litowo-jonowych. Przed podjęciem decyzji o wymianie przeprowadzany jest jednak test diagnostyczny elektroniki sterującej (układ BMS wbudowany w baterię) oraz pomiar poboru prądu w stanie spoczynku przez samą płytę główną, aby wykluczyć usterki układów zasilania pomocniczego.
Ile trwa kompleksowa odnowa termiczna i konserwacja tego modelu?
Standardowy pakiet czyszczenia, dekompresji termicznej układu chłodzenia i wymiany materiałów przewodzących ciepło z reguły nie przekracza 24 godzin od momentu przyjęcia sprzętu na stanowisko diagnostyczne. W przypadku konieczności wykonania prac mikrolutowniczych lub wymiany gniazd, cała procedura z reguły nie przekracza 3 dni.
