Kontekst eksploatacji modelu ThinkPad A275 w warunkach wieloletniej pracy

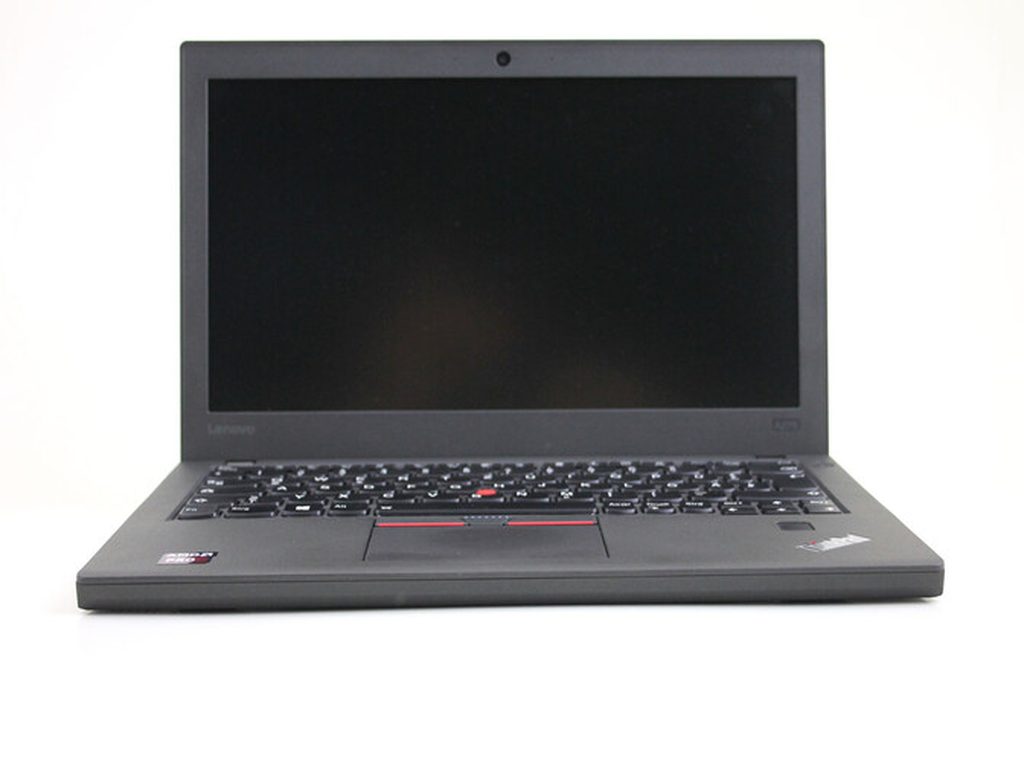

Model Lenovo ThinkPad A275 o kodzie konfiguracji 20KD001CRT stanowi konstrukcję łączącą klasyczną, kompaktową obudowę formatu dwunastu cali z platformą procesorową opartą na architekturze AMD PRO z układem graficznym Radeon R7. Komputer ten, projektowany głównie do mobilnych zastosowań biznesowych i pracy biurowej, dzieli wiele rozwiązań konstrukcyjnych z równolegle wytwarzanymi seriami ThinkPad X oraz modelami serii T. Po wielu latach codziennego użytkowania w urządzeniach tego typu naturalnie dochodzi do degradacji chemicznej, mechanicznej oraz termicznej poszczególnych podzespołów. Ciągła praca pod obciążeniem, przenoszenie w torbach podróżnych, częste cykle podłączania do stacji dokujących oraz wielokrotne ładowanie akumulatorów sprawiają, że sprzęt zaczyna wykazywać charakterystyczne objawy zmęczenia materiału i zużycia elektronicznego.

Typowy przebieg wieloletniej eksploatacji w pierwszej kolejności ujawnia się poprzez spadek płynności działania systemu operacyjnego, niestabilność przy nagłym wzroście zapotrzebowania na moc obliczeniową oraz podwyższoną temperaturę obudowy. Wielu użytkowników obserwuje głośną, jednostajną pracę wentylatora, który wchodzi na najwyższe obroty nawet przy prostych zadaniach biurowych, takich jak obsługa arkusza kalkulacyjnego czy przeglądanie witryn internetowych. Towarzyszy temu zjawisko dławienia termicznego, czyli tzw. thermal throttling (automatyczne obniżanie taktowania procesora i układu graficznego przez wbudowane mechanizmy zabezpieczające w celu zapobieżenia przegrzaniu krzemu). W skrajnych sytuacjach dochodzi do samoczynnego wyłączania się jednostki, zawieszania obrazu, pojawiania się artefaktów wizualnych lub braku reakcji na wciśnięcie włącznika zasilania.

Typowe objawy zużycia podzespołów w Lenovo ThinkPad A275-20KD001CRT

Wraz z upływem lat w architekturze ThinkPad A275 dochodzi do kumulacji usterek wynikających z naturalnych procesów starzenia komponentów. Diagnozując zgłaszane przypadki, wyróżniamy kilka głównych obszarów, w których objawy zużycia są najbardziej widoczne:

Degradacja układu chłodzenia: Fabryczna pasta termoprzewodząca (substancja wypełniająca mikroszczeliny między rdzeniem procesora a miedzianą stopą radiatora w celu usprawnienia transferu ciepła) po kilku latach traci swoje właściwości plastyczne i ulega całkowitemu wysuszeniu, przekształcając się w twardą, kruchą masę o wysokim oporze cieplnym. Równocześnie wewnątrz użebrowania radiatora gromadzi się zbity filc z kurzu i włókien, a łożysko ślizgowe wentylatora traci fabryczny film smarny, co skutkuje terkotaniem, wibracjami i obniżeniem przepływu powietrza.
Zużycie podwójnego układu zasilania akumulatorowego: Konstrukcja wykorzystuje architekturę Power Bridge (technologię łączącą wewnętrzną baterię litowo-jonową montowaną pod dolną pokrywą z baterią zewnętrzną, wymienną bez wyłączania komputera). Z biegiem czasu ogniwa w obu pakietach ulegają degradacji chemicznej, rośnie ich rezystancja wewnętrzna, a kontroler baterii rejestruje przekroczenie dopuszczalnej liczby cykli ładowania. Prowadzi to do nagłych spadków poziomu energii z kilkudziesięciu procent do zera, braku ładowania jednego z pakietów lub fizycznego puchnięcia ogniw, co grozi deformacją touchpada i dolnej obudowy.
Mechaniczne wypracowanie gniazd i złączy: Szczególnie narażone na zużycie jest prostokątne gniazdo zasilania Slim Tip oraz port USB typu C wspierający transfer danych i zasilanie w standardzie Power Delivery. Wskutek powtarzalnych naprężeń mechanicznych dochodzi do mikropęknięć lutów łączących piny gniazda z płytą główną, pękania wewnętrznych elementów stabilizujących z tworzywa oraz wycierania styków, co powoduje przerywanie ładowania przy poruszeniu kablem.
Wyczerpanie nośników danych i pamięci operacyjnej: Egzemplarze wyposażone w fabryczne dyski talerzowe lub wczesne generacje dysków SSD wykazują zużycie komórek pamięci flash, pojawianie się uszkodzonych sektorów (bad sectors) oraz degradację parametrów odczytu i zapisu rejestrowanych w strukturze S.M.A.R.T. (systemie monitorowania i raportowania stanu dysku). Objawia się to długim czasem uruchamiania systemu, zacięciami kursora i błędami integralności plików.
Zużycie klawiatury i manipulatora TrackPoint: W wyniku intensywnego pisania dochodzi do zmęczenia gumowych elastomerów pod klawiszami, co wywołuje brak reakcji na wciśnięcie pojedynczych liter lub ich podwójne rejestrowanie. Gumowa nasadka manipulatora TrackPoint ulega wytarciu i stwardnieniu, a zintegrowane mechanizmy przycisków trackpada tracą wyraźny punkt aktywacji.

Warianty problemów sprzętowych i elektronicznych na płycie głównej

Wieloletnia eksploatacja laptopa Lenovo ThinkPad A275 generuje także głębsze usterki na poziomie mikroelektroniki. Płyta główna tego modelu podlega ciągłym cyklom rozszerzalności cieplnej podczas nagrzewania i stygnięcia. Proces ten bezpośrednio oddziałuje na połączenia lutowane w technologii BGA (Ball Grid Array — montaż układów scalonych za pomocą siatki kulek ze stopu cyny umieszczonych pod korpusem chipu). W wyniku długotrwałego przegrzewania dochodzi do utleniania i pękania połączeń lutowanych pod mostkiem hybrydowym lub procesorem APU (Accelerated Processing Unit — układ scalony integrujący rdzenie obliczeniowe CPU i jednostkę graficzną GPU w jednym krzemowym podłożu), co skutkuje brakiem obrazu na matrycy mimo pracującego wentylatora i świecących diod kontrolnych.

Kolejnym obszarem podatnym na starzenie są sekcje zasilania wielofazowego procesora (układy VRM odpowiedzialne za obniżanie i precyzyjną stabilizację napięcia dostarczanego do newralgicznych magistrali krzemu). Kondensatory tantalowe i polimerowe po latach tracą pierwotną pojemność i zwiększają współczynnik ESR (zastępczą rezystancję szeregową), co wprowadza szumy napięciowe i niestabilność pracy pod obciążeniem. Z kolei tranzystory MOSFET pracujące w przetwornicach głównych mogą ulegać przebiciu, co całkowicie blokuje główną linię zasilania 20 V i uniemożliwia włączenie laptopa.

Nie bez znaczenia pozostaje również zużycie baterii podtrzymującej pamięć CMOS i zegar czasu rzeczywistego RTC (Real-Time Clock). Rozładowanie tego miniaturowego ogniwa litowego po kilku latach prowadzi do resetowania ustawień pamięci BIOS/UEFI przy każdym odłączeniu głównego zasilania, wyświetlania komunikatów o błędzie sumy kontrolnej daty i godziny (np. błąd 0251 lub 0271) oraz wydłużenia procedury startowej POST (Power-On Self-Test — wstępny test sprzętowy wykonywany przez płytę główną natychmiast po włączeniu zasilania).

Metodyka diagnostyczna i proces regeneracji podzespołów w serwisie

Kompleksowe przywrócenie sprawności wieloletniego ThinkPada A275 wymaga usystematyzowanego podejścia technicznego opartego na aparaturze pomiarowej. Naprawa z reguły nie przekracza 3 dni roboczych, a w przypadku zabiegów konserwacyjnych czas realizacji mieści się w granicach do 24 godzin. W ramach obsługi wykorzystywane są wyłącznie nowe, nigdy używane podzespoły, co gwarantuje pełną stabilność parametrów elektrycznych i mechanicznych po wykonaniu usługi. Każda naprawa objęta jest gwarancją do 12 miesięcy.

Proces diagnostyczno-naprawczy przebiega według precyzyjnie określonych etapów:

Wstępna weryfikacja parametrów zasilania: Podłączenie płyty głównej do laboratoryjnego zasilacza prądu stałego z precyzyjnym pomiarem poboru prądu w stanie czuwania oraz podczas próby inicjalizacji. Pozwala to na natychmiastowe zlokalizowanie zwarć w głównej linii zasilania lub nieprawidłowości w działaniu układu KBC/EC (Embedded Controller — mikrokomputer zarządzający dystrybucją zasilania, pracą przetwornic, klawiaturą i procedurą startową płyty).
Diagnostyka termowizyjna: Wykorzystanie kamery termowizyjnej o wysokiej rozdzielczości optycznej do bezinwazyjnego wykrywania elementów przegrzewających się na płycie głównej wskutek zwarć wewnętrznych, uszkodzeń diod zabezpieczających czy przebitych kondensatorów filtrujących.
Kompleksowa regeneracja modułu chłodzenia: Demontaż zespołu radiatora i heatpipe (miedzianej rurki cieplnej wypełnionej czynnikiem roboczym zmieniającym stan skupienia pod wpływem temperatury), chemiczne usunięcie skamieniałej pasty termoprzewodzącej, udrożnienie mikroskopijnych szczelin radiatora za pomocą myjek ultradźwiękowych oraz aplikacja nowej, wysokiej klasy pasty o przewodności cieplnej dostosowanej do specyfiki termicznej procesorów AMD. W przypadku zużycia łożyska montowany jest fabrycznie nowy wentylator.
Pomiary oscyloskopowe magistrali cyfrowych: Weryfikacja przebiegów sygnałów na szynach komunikacyjnych SPI łączących kość pamięci flash z kontrolerem, sprawdzanie generatorów kwarcowych zegara bazowego oraz testowanie odpowiedzi linii komunikacyjnych SMBus/I2C odpowiedzialnych za wymianę danych telemetrycznych między płytą główną a baterią.
Wymiana uszkodzonych gniazd montażowych: Wylutowanie zużytych złączy zasilających i portów komunikacyjnych przy użyciu stacji lutowniczych na gorące powietrze (hot-air) z zachowaniem odpowiedniego profilu termicznego, oczyszczenie padów lutowniczych i wlutowanie nowych, wzmocnionych elementów z użyciem spoiw o wysokiej odporności na zmęczenie mechaniczne.
Testy obciążeniowe i stabilnościowe: Po złożeniu urządzenie poddawane jest wielogodzinnym testom syntetycznym badającym zachowanie jednostki pod pełnym obciążeniem pamięci, procesora i układu graficznego, a także weryfikacji prawidłowości cykli ładowania i rozładowania obu baterii w systemie Power Bridge.

Błędy przy samodzielnych próbach naprawy i czego należy unikać

Wieloletnia eksploatacja skłania wielu użytkowników do podejmowania prób samodzielnej regeneracji laptopa w warunkach domowych. Brak specjalistycznych narzędzi oraz niedostateczna znajomość architektury ThinkPad prowadzi jednak bardzo często do poważnych uszkodzeń wtórnych, których usunięcie jest znacznie bardziej skomplikowane niż pierwotna usterka.

Najczęstszym błędem podczas demontażu obudowy jest zaniechanie procedury programowego odłączenia wewnętrznej baterii. W systemie BIOS/UEFI modeli ThinkPad przewidziano specjalną funkcję odcinającą zasilanie z wewnętrznego pakietu akumulatorów na czas prac serwisowych. Pominięcie tego kroku i próba demontażu taśm sygnałowych (np. taśmy matrycy eDP — Embedded DisplayPort, przesyłającej cyfrowy sygnał wideo oraz wysokie napięcie podświetlenia ekranu) przy użyciu metalowych narzędzi prowadzi do przypadkowego zwarcia linii zasilania podświetlenia z liniami danych procesora. Skutkuje to natychmiastowym zniszczeniem układu graficznego lub układu KBC.

Kolejnym poważnym zagrożeniem jest stosowanie niewłaściwych materiałów termoprzewodzących. Użycie przewodzących prąd ciekłych metali na rdzeniach procesorów niemających fabrycznych zabezpieczeń barierowych grozi wyciekiem stopu galu i indu na drobne kondensatory SMD otaczające rdzeń, co wywołuje nieodwracalne zwarcia. Z kolei montaż zbyt grubych termopadów (elastycznych podkładek termoprzewodzących) na sekcjach zasilania uniemożliwia prawidłowy docisk miedzianej stopy radiatora do rdzenia procesora, co prowadzi do gwałtownego przegrzewania układu w kilka sekund po włączeniu.

Błędy pojawiają się również podczas siłowego otwierania zatrzasków dolnej pokrywy dolnej (tzw. bottom cover), co skutkuje wyłamywaniem gwintowanych mosiężnych tulei zatopionych w magnezowo-węglowej strukturze korpusu, pękaniem ramki matrycy oraz uszkadzaniem delikatnych anten modułów bezprzewodowych Wi-Fi i WWAN prowadzonych wzdłuż krawędzi obudowy.

FAQ — Najczęściej zadawane pytania o zużycie ThinkPad A275

Czy po tylu latach warto wymienić obie baterie w systemie Power Bridge?
Odpowiedź: Wymiana pakietów akumulatorowych jest w pełni uzasadniona, jeśli urządzenie jest wykorzystywane mobilnie. Należy jednak pamiętać, aby stosować wyłącznie nowe, kompatybilne ogniwa z poprawnie zaprogramowanym układem kontrolera BMS (Battery Management System — układem elektronicznym monitorującym napięcia poszczególnych sekcji ogniw, temperaturę oraz bilans prądowy). Pozwala to na przywrócenie pełnej niezależności energetycznej urządzenia bez ryzyka blokady ładowania przez oprogramowanie układowe laptopa.

Dlaczego wentylator w tym modelu głośno pracuje nawet przy braku uruchomionych programów?
Odpowiedź: Jest to bezpośredni skutek wyschnięcia pasty termoprzewodzącej i zablokowania kanałów wylotowych radiatora przez kurz. Ciepło generowane przez układ scalony nie może zostać efektywnie oddane do otoczenia, co zmusza układ sterujący do utrzymywania maksymalnej prędkości obrotowej wentylatora. Pełna konserwacja układu chłodzenia przywraca prawidłowy transfer ciepła i cichą pracę.

Czy gniazdo zasilania Slim Tip można naprawić bez wymiany całej płyty głównej?
Odpowiedź: Tak, konstrukcja gniazda zasilania w tym modelu umożliwia precyzyjną wymianę samego elementu złączowego. Wymaga to specjalistycznego wylutowania uszkodzonego gniazda z zachowaniem integralności pól lutowniczych i wlutowania nowego, fabrycznego gniazda o odpowiedniej wytrzymałości mechanicznej.

Co oznacza błąd pamięci CMOS wyświetlany podczas włączania komputera?
Odpowiedź: Komunikat ten wskazuje na naturalne wyczerpanie ładunku miniaturowej baterii podtrzymującej zegar czasu rzeczywistego oraz ustawienia konfiguracyjne płyty głównej. Rozwiązaniem jest montaż nowej baterii podtrzymującej o odpowiednim napięciu i ponowna konfiguracja parametrów startowych w menu UEFI.
