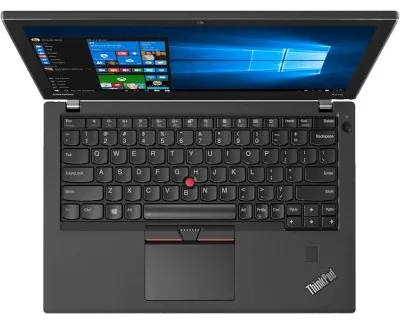

Model Lenovo ThinkPad A275 stanowił interesujący krok konstrukcyjny w segmencie ultrakompaktowych laptopów biznesowych. Będąc odpowiednikiem cenionego ThinkPada X270, został wyposażony w architekturę procesorów AMD serii A (układy APU – Accelerated Processing Unit, łączące jednostkę centralną CPU i układ graficzny Radeon na jednym krzemowym podłożu). Konstrukcja łączyła kompaktową matrycę o przekątnej 12,5 cala z pancerną obudową ze stopów magnezu i tworzyw wzmacnianych włóknem szklanym. Mimo zaawansowanej ergonomii i typowej dla ThinkPadów trwałości mechanicznej, specyfika wdrożonej platformy sprzętowej oraz upływ czasu sprawiają, że użytkownicy tego modelu napotykają określone trudności eksploatacyjne i awarie układowe.
W naszym niezależnym serwisie regularnie diagnozujemy i przywracamy do pełnej sprawności laptopy ThinkPad A275. Znajomość architektury płyt głównych stosowanych w tej serii oraz typowych zachowań układów zasilania pozwala precyzyjnie zlokalizować źródło usterki bez konieczności kosztownej wymiany całych modułów, o ile możliwa jest naprawa na poziomie komponentów SMD i BGA.
Charakterystyczne objawy awarii w laptopie Lenovo ThinkPad A275
Usterki w modelu A275 mogą manifestować się w zróżnicowany sposób, począwszy od problemów z uruchomieniem, przez niestabilną pracę pod obciążeniem, aż po usterki interfejsów peryferyjnych i układu podwójnego zasilania bateryjnego. Do najczęściej zgłaszanych symptomów należą:
- Brak reakcji na przycisk zasilania: Dioda w przycisku Power oraz dioda w logo ThinkPad na klapie nie reagują lub migają w określonej sekwencji, sygnalizując błąd POST (Power-On Self-Test – wewnętrzny autotest procedur startowych płyty głównej).
- Włączanie bez obrazu na ekranie: Wentylator startuje na maksymalnych obrotach, podświetlenie klawiatury działa, lecz matryca pozostaje całkowicie czarna (brak podświetlenia LED lub brak sygnału eDP – Embedded DisplayPort, czyli cyfrowego interfejsu przesyłu obrazu).
- Zaburzenia w ładowaniu i zarządzaniu energią: Model A275 korzysta z technologii Power Bridge, czyli dwóch niezależnych akumulatorów (bateria wewnętrzna wbudowana w korpus oraz zewnętrzna, wymienna w tylnej części obudowy). Awaria objawia się niewidzeniem jednej z baterii, nagłym wyłączaniem komputera po odłączeniu zasilacza sieciowego lub komunikatem o nieobsługiwanym zasilaczu.
- Przegrzewanie i dławienie termiczne: Zjawisko thermal throttlingu (automatycznego obniżania taktowania procesora w celu ochrony przed przegrzaniem) powoduje drastyczne spowolnienie działania systemu operacyjnego, zacinanie kursora myszy oraz głośną, nieprzerwaną pracę wentylatora.
- Uszkodzenia mechaniczne i elektryczne portu USB-C / zasilania Slim-Tip: Występowanie przerw w zasilaniu przy poruszeniu wtyczką, brak możliwości ładowania przez gniazdo USB-C lub brak wykrywania stacji dokujących i monitorów zewnętrznych.
- Losowe błędy BSOD i samoczynne restarty: Pojawianie się błędów niebieskiego ekranu (Blue Screen of Death) pod obciążeniem graficznym lub w losowych momentach pracy biurowej.
Główne źródła usterek w architekturze ThinkPada A275
Zrozumienie przyczyn powstawania problemów w ThinkPadzie A275 wymaga uwzględnienia specyfiki zintegrowanej platformy procesorów AMD oraz miniaturyzacji płyty głównej.
1. Problemy termiczne i degradacja pasty termoprzewodzącej
Zastosowane w modelu A275 procesory AMD APU charakteryzują się wyższym współczynnikiem wydzielania ciepła w relacji do powierzchni niż jednostki konkurencyjne z tamtego okresu. W tak małej obudowie (12,5 cala) układ chłodzenia składa się z pojedynczej miedzianej rurki cieplnej (heatpipe) i niewielkiego wentylatora promieniowego. Z biegiem lat fabryczna pasta termoprzewodząca ulega całkowitemu wyschnięciu (proces degradacji struktury silikonowej), co prowadzi do drastycznego wzrostu oporu cieplnego. Gromadzący się w żeberkach radiatora kurz tworzy tzw. filc termiczny, uniemożliwiający swobodny przepływ powietrza, co skutkuje przegrzewaniem mostka północnego zintegrowanego w strukturze APU.
2. Usterki sekcji zasilania płyty głównej (VRM) i układu KBC
Kompaktowe przetwornice napięć obniżających (buck converters) zasilające procesor oraz pamięć RAM pracują pod ciągłym obciążeniem prądowym. Do częstych awarii dochodzi w obrębie tranzystorów MOSFET (polowych tranzystorów z izolowaną bramką pracujących jako klucze w sekcji zasilania) oraz ceramicznych kondensatorów filtrujących MLCC, które pod wpływem temperatury i naprężeń mechanicznych ulegają zwarciu do masy. Ponadto układ KBC / EC (Embedded Controller – mikroprocesor zarządzający dystrybucją zasilania, klawiaturą, ładowaniem baterii i procedurą startową) bywa podatny na uszkodzenia przepięciowe pochodzące z portu USB-C lub nieoryginalnych ładowarek.
3. Konflikty w przełączaniu baterii Power Bridge
Architektura dwóch baterii wymaga precyzyjnego układu zarządzającego (układ scalony chargera baterii oraz przełączniki zasilania DC-IN). Jeśli którykolwiek z kluczy przełączających ulegnie uszkodzeniu lub nastąpi rozkalibrowanie mikrokontrolera zarządzającego ogniwami wewnątrz akumulatora, laptop traci stabilność zasilania, a jedna z baterii może wejść w stan głębokiego rozładowania (zablokowanie elektroniki baterii ze względów bezpieczeństwa).
4. Uszkodzenia mechaniczne gniazd i taśm sygnałowych
Mobilny charakter ThinkPada A275 sprawia, że jest on nieustannie otwierany, zamykany i przenoszony. Pomimo solidnych zawiasów ze stali, wieloletnie naprężenia mogą prowadzić do mikropęknięć w wielowarstwowym laminacie płyty głównej w okolicach mocowań zawiasów lub do przetarcia taśmy matrycy eDP biegnącej przez przelotkę zawiasu. Objawia się to migotaniem obrazu, pionowymi pasami lub zanikiem podświetlenia przy zmianie kąta nachylenia ekranu.
Profesjonalna diagnostyka i procedury naprawcze
Skuteczne usunięcie awarii w laptopie Lenovo ThinkPad A275 wymaga metodycznego podejścia i zaawansowanego zaplecza pomiarowo-lutowniczego. W procesie serwisowym każdy krok opiera się na analizie schematów ideowych oraz pomiarach rzeczywistych parametrów elektrycznych.
Diagnostyka i naprawa w naszym wykonaniu obejmuje następujące etapy:
- Wstępna weryfikacja poboru prądu: Podłączenie płyty głównej do zasilacza laboratoryjnego z precyzyjnym miernikiem prądu. Analiza poboru prądu w stanie spoczynku (prąd standby) oraz podczas poszczególnych faz inicjalizacji pozwala natychmiast określić, na którym etapie przetwornice główne (zwykle linie 3.3V i 5V) nie startują lub gdzie występuje zwarcie.
- Pomiary oscyloskopowe i weryfikacja szyn zasilania: Sprawdzanie obecności sygnałów zegarowych, komunikacji na szynie SMBus/I2C oraz poprawności napięć zasilających rdzenie procesora (VCORE) przy użyciu oscyloskopu cyfrowego i mikroskopu stereoskopowego.
- Lutowanie i wymiana elementów SMD/BGA: Uszkodzone elementy dyskretne, sterowniki przetwornic PWM, tranzystory MOSFET czy kontrolery ładowania wymieniane są przy użyciu profesjonalnych stacji lutowniczych na gorące powietrze (hot-air) oraz stacji lutowniczych na podczerwień. Do napraw stosujemy wyłącznie nowe, dedykowane komponenty, co wyklucza ryzyko ukrytych wad materiałowych.
- Programowanie pamięci flash UEFI/BIOS: W przypadku uszkodzenia zawartości kości SPI Flash (programowej struktury BIOS), przeprowadzamy programowanie kości w zewnętrznym programatorze z wyczyszczeniem regionu ME/PSP (Platform Security Processor w architekturze AMD), co przywraca fabryczną procedurę startową i usuwa błędy autoryzacji sprzętowej.
- Kompleksowa regeneracja układu chłodzenia: Dokładne oczyszczenie komory wentylatora i radiatora z użyciem myjki ultradźwiękowej i sprężonego powietrza, polerowanie powierzchni styku miedzianego bloku z rdzeniem APU oraz aplikacja pasty termoprzewodzącej o wysokiej przewodności cieplnej (wysoki współczynnik W/mK) oraz nowych termopadów na sekcję VRM.
- Testy stabilności pod obciążeniem: Po wykonaniu naprawy sprzętowej płyta przechodzi wielogodzinne testy obciążeniowe (stress-testy jednostki CPU, GPU, pamięci operacyjnej oraz cykli ładowania/rozładowywania obu baterii), co gwarantuje pełną stabilność w codziennej pracy.
Błędy przy samodzielnych próbach naprawy
Ze względu na modułową budowę i łatwy dostęp do dolnej pokrywy obudowy po odkręceniu kilku śrub, użytkownicy często podejmują próby samodzielnej ingerencji wewnątrz ThinkPada A275. Niestety, brak odpowiednich procedur ESD (ochrony przed wyładowaniami elektrostatycznymi) oraz niewiedza na temat specyfiki zasilania mogą prowadzić do pogłębienia usterki.
Do najczęstszych błędów należą:
- Brak odłączenia baterii wewnętrznej: Przed jakimkolwiek demontażem podzespołów (np. wymiana pamięci RAM, dysku SSD, czyszczenie chłodzenia czy wymiana matrycy) konieczne jest wyłączenie baterii wewnętrznej w menu BIOS (opcja Disable Built-in Battery) oraz fizyczne odpięcie jej złącza z płyty głównej. Próba odpięcia taśmy matrycy eDP przy aktywnej baterii wewnętrznej niemal natychmiast prowadzi do zwarcia linii zasilania podświetlenia (często 19V–20V) z liniami sygnałowymi danych procesora (3.3V), co skutkuje nieodwracalnym spaleniem mostka w procesorze lub sterownika graficznego.
- Stosowanie przewodzących past termoprzewodzących: Użycie ciekłego metalu lub pasty o niewłaściwej lepkości na odkrytym rdzeniu procesora bez metalowej czapki IHS (Integrated Heat Spreader) stwarza ogromne ryzyko zwarcia mikroelementów SMD otaczających krzemowy rdzeń APU.
- Używanie nieodpowiednich narzędzi montażowych: Wyłamywanie zatrzasków dolnej obudowy przy użyciu metalowych śrubokrętów zamiast plastikowych otwieraków (spudgerów) prowadzi do uszkodzenia wewnętrznych zaczepów magnezowego korpusu Roll-Cage, osłabiając sztywność całej konstrukcji.
- Niewłaściwy dobór zamienników zasilaczy: Tanie ładowarki bez stabilizacji napięcia wprowadzają tętnienia prądu, które niszczą wrażliwe przetwornice wejściowe płyty głównej oraz kontrolery USB-C Power Delivery.
Organizacja obsługi serwisowej i standardy realizacji
W przypadku konieczności wykonania naprawy, oferujemy wygodny model obsługi oparty na bezpośrednim dojeździe do klienta. Zapewniamy dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km, a w przypadku zgłoszeń całodobowych jesteśmy do dyspozycji w trybie 24/7. W zależności od charakteru problemu, wstępna diagnoza i usunięcie prostszych usterek mogą zostać przeprowadzone na miejscu, natomiast skomplikowane naprawy układów scalonych płyty głównej realizowane są w trybie door-to-door z bezpłatnym odbiorem urządzenia przez naszego kierowcę.
Wieloletnie doświadczenie serwisu, obejmujące ponad 20 lat praktyki laboratoryjnej i przeszło 10 000 naprawionych urządzeń, pozwala zagwarantować precyzję i najwyższą jakość usług. Większość typowych usterek usuwamy podczas pierwszej wizyty, natomiast w przypadkach wymagających zaawansowanych prac mikrolutowniczych całkowity czas naprawy z reguły nie przekracza 3 dni roboczych (a zabiegi konserwacyjne i czyszczenie realizowane są do 24 godzin). W trakcie trwania naprawy zapewniamy bezpłatny laptop zastępczy na cały okres serwisowania, bez pobierania kaucji i bez limitu czasowego. Na wykonane usługi oraz zamontowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy.
Najczęściej zadawane pytania (FAQ)
Czy w ThinkPadzie A275 można wymienić procesor na szybszy model?
Nie, procesor w tym modelu jest układem typu BGA (Ball Grid Array), co oznacza, że jest na stałe wlutowany w strukturę płyty głównej za pomocą mikrokulek spoiwa lutowniczego. Zwiększenie wydajności komputera realizuje się poprzez montaż szybkiego dysku SSD NVMe PCIe oraz rozbudowę pamięci operacyjnej RAM (laptop posiada jeden slot SO-DIMM DDR4), a także optymalizację termiczną, która eliminuje zjawisko thermal throttlingu.
Jedna z baterii nie ładuje się powyżej kilku procent. Czy trzeba wymieniać obie baterie?
Nie ma konieczności wymiany obu akumulatorów. System Power Bridge traktuje każdą baterię niezależnie. Podczas diagnostyki sprawdzany jest poziom zużycia chemicznego (wskaźnik Wear Level) oraz stan komunikacji układu BMS (Battery Management System) każdego pakietu ogniw z osobna. Wymianie podlega wyłącznie ten akumulator, którego ogniwa uległy degradacji lub którego elektronika uległa zablokowaniu.
Laptop nagle wyłącza się podczas oglądania wideo lub pracy biurowej. Co może być przyczyną?
Najczęstszą przyczyną nagłego wyłączania się bez uprzedniego komunikatu jest zadziałanie zabezpieczenia termicznego procesora (przekroczenie temperatury krytycznej Tjunction z powodu zanieczyszczenia chłodzenia) lub niestabilność napięcia na linii zasilania rdzenia APU spowodowana uszkodzeniem kondensatorów filtrujących. Dokładna weryfikacja w warunkach serwisowych pozwala bezbłędnie wskazać winny komponent.
Jakie części są wykorzystywane podczas naprawy?
Do wszystkich prac serwisowych wykorzystujemy wyłącznie nowe komponenty – w tym nowe przetwornice, gniazda zasilania, układy KBC, taśmy sygnałowe oraz fabrycznie nowe baterie i wentylatory. Nigdy nie stosujemy podzespołów używanych lub pochodzących z demontażu wyeksploatowanych płyt głównych, co gwarantuje pełną bezawaryjność po naprawie.
