Charakterystyka serii ThinkPad E15 i kontekst zgłaszanych usterek

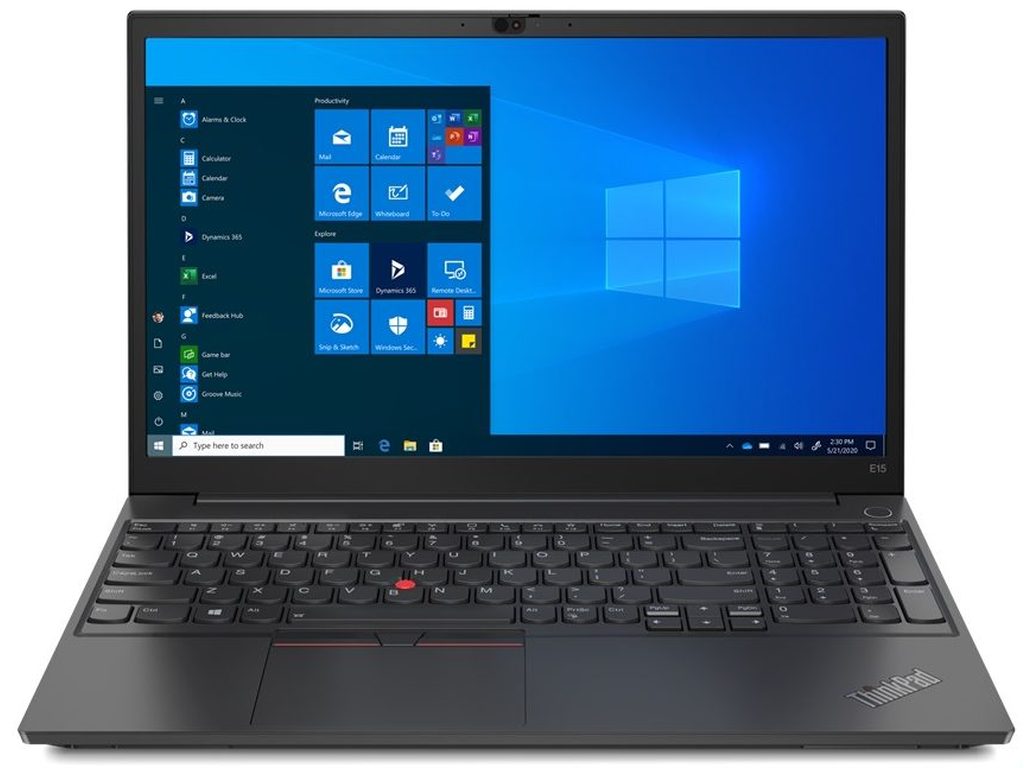

Model Lenovo ThinkPad E15 (w wersjach od pierwszej generacji Gen 1 po kolejne odsłony Gen 2, Gen 3 i Gen 4) to 15,6-calowy komputer przenośny z segmentu biznesowego dla małych i średnich przedsiębiorstw oraz użytkowników biurowych. Choć konstrukcja ta czerpie z tradycji niezawodności linii ThinkPad, zastosowano w niej pewne kompromisy materiałowe oraz układowe, które po intensywnym okresie eksploatacji uwidaczniają się w postaci powtarzalnych awarii. W praktyce serwisowej obserwuje się zbieżność opinii użytkowników z rzeczywistymi uszkodzeniami fizycznymi i elektronicznymi komponentów.
Wielu posiadaczy tych urządzeń zgłasza nieprawidłowości związane z zasilaniem, stabilnością połączeń zewnętrznych, a także kulturą pracy układu odprowadzania ciepła. Obciążenie pracą wielozadaniową, częste podłączanie stacji dokujących czy ciągłe przenoszenie laptopa w torbie roboczej bez odpowiedniego zabezpieczenia przyspieszają zużycie podzespołów. Zrozumienie mechanizmu powstawania tych problemów pozwala na wdrożenie odpowiednich procedur diagnostycznych i naprawczych zanim dojdzie do trwałej degradacji laminatu płyty głównej (wielowarstwowego obwodu drukowanego PCB).
Typowe usterki portu USB-C i sekcji zasilania Power Delivery
Jednym z najczęściej opisywanych przez użytkowników problemów w ThinkPadach E15 jest postępująca degradacja portu USB-C, który w tych modelach pełni jednocześnie funkcję złącza zasilania (Power Delivery – standard przesyłu energii o wysokiej mocy przez magistralę szeregową) oraz wyjścia sygnału wideo (DisplayPort Alternate Mode). Usterka objawia się początkowo koniecznością układania kabla ładowarki pod określonym kątem, przerywaniem ładowania akumulatora, a w stadium zaawansowanym całkowitym brakiem reakcji na podłączenie zasilacza.
Bezpośrednią przyczyną bywa nie tylko mechaniczne wyłamanie wewnętrznego języczka ze stykami sygnałowymi, ale również uszkodzenie kontrolera zasilania (układu scalonego typu Power Delivery IC) oraz tranzystorów MOSFET (polowych tranzystorów z izolowaną bramką odpowiedzialnych za kluczowanie napięcia wejściowego). W sytuacji, gdy złącze jest obluzowane, dochodzi do powstawania mikro-łuków elektrycznych i zwarć na liniach wysokiego napięcia, co może doprowadzić do przebicia do linii sygnałowych procesora lub mostka hybrydowego (PCH – Platform Controller Hub).
- Brak ładowania baterii przy włączonym urządzeniu: Laptop działa wyłącznie na zasilaniu sieciowym lub odwrotnie – rozładowuje się mimo podłączonego kabla.
- Brak detekcji zewnętrznych monitorów: Wyjście USB-C traci zdolność do transmisji danych i obrazu, mimo że funkcja ładowania jeszcze częściowo funkcjonuje.
- Całkowity brak reakcji na włącznik: Spalenie kontrolera zasilania powoduje zwarcie na głównej linii zasilania (linii 20V), co blokuje start przetwornic napięć pomocniczych.
Problemy z zawiasami, mocowaniem klapy i pęknięciami obudowy
Kolejną grupą usterek zgłaszanych przez użytkowników ThinkPad E15 są uszkodzenia mechaniczne kadłubka. W odróżnieniu od flagowych przedstawicieli serii T czy X, gdzie stosuje się stopy magnezu i włókno węglowe, w konstrukcji E15 zastosowano połączenie aluminium z tworzywami sztucznymi. Zawiasy matrycy (elementy mechaniczne odpowiadające za opór i kąt otwarcia ekranu) z biegiem czasu stawiają zbyt duży opór na skutek wysychania smaru technicznego oraz gromadzenia się pyłu.
Zwiększony opór przenosi siłę dźwigni bezpośrednio na plastikowe tuleje gwintowane wklejone w obudowę dolną (palmrest) lub klapę matrycy. Prowadzi to do ich wyłamania, rozwarstwienia obudowy przy krawędziach, a w skrajnych przypadkach do uszkodzenia taśmy matrycy (przewodu eDP – Embedded DisplayPort) bądź samej matrycy LCD (wyświetlacza ciekłokrystalicznego). Użytkownicy często zauważają wybrzuszenie obudowy w okolicy lewego lub prawego zawiasu podczas otwierania pokrywy komputera.
Układ chłodzenia, throttling termiczny i hałas wentylatora
Wielu użytkowników skarży się na spadek wydajności w czasie pracy biurowej oraz głośną pracę wentylatora. Zjawisko to wynika z throttlingu termicznego (automatycznego obniżania taktowania zegara procesora przez mechanizmy zabezpieczające przed przegrzaniem). W modelach ThinkPad E15 fabryczna pasta termoprzewodząca (substancja wypełniająca mikroszczeliny między rdzeniem krzemowym a miedzianym radiatorem) ulega degradacji i utwardzeniu po kilkunastu miesiącach intensywnego użytkowania.
Ograniczony przepływ powietrza przez lamele radiatora (cienkie blaszki odprowadzające ciepło) zmusza wentylator do ciągłej pracy na maksymalnych obrotach obrotowych (RPM). Oprócz dyskomfortu akustycznego, długotrwała praca w podwyższonych temperaturach (przekraczających bezpieczne progi dla struktur krzemowych) negatywnie wpływa na żywotność układu BGA (układu scalonego montowanego powierzchniowo na siatce kulek cynowych) – procesora głównego oraz zintegrowanego układu graficznego.
Procedura diagnostyki i metody naprawy w niezależnym serwisie
Profesjonalna obsługa urządzeń ThinkPad E15 wymaga precyzyjnego podejścia laboratoryjnego. Naprawa zawsze poprzedzona jest szczegółową weryfikacją stanu komponentów. Nasz serwis realizuje obsługę w modelu dojazdowym, w ramach którego kierowca lub serwisant dociera do zgłoszenia na terenie Warszawy i okolic w promieniu do 40 km (z czasem dojazdu do 1 godziny). W przypadku odbioru sprzętu przez kierowcę i realizacji procedury w trybie door-to-door, wstępna diagnoza urządzenia jest w pełni bezpłatna. Na czas trwania czynności serwisowych zapewniamy bezpłatny laptop zastępczy, wydawany bez kaucji i bez ograniczeń czasowych.
Proces naprawczy poszczególnych modułów obejmuje specjalistyczne czynności techniczne:
- Regeneracja i wymiana portów USB-C: Wykonujemy demontaż uszkodzonego gniazda metodą lutowania gorącym powietrzem (Hot-Air) i montaż fabrycznie nowego komponentu z zachowaniem pełnej integralności padów lutowniczych. W przypadku uszkodzeń kontrolera PD wymieniamy układ scalony oraz filtry ESD (elementy zabezpieczające przed wyładowaniami elektrostatycznymi).
- Naprawa sekcji zasilania na płycie głównej: Wykorzystujemy mikroskopy stereoskopowe, zasilacze laboratoryjne z ograniczeniem prądowym oraz kamerę termowizyjną do lokalizacji zwarć na liniach głównych i pomocniczych (3,3V, 5V, 1,05V, VCORE). Wymieniane są uszkodzone przetwornice PWM (układy sterujące szerokością impulsów) oraz tranzystory.
- Odbudowa konstrukcji nośnej i regulacja zawiasów: Uszkodzone mocowania gwintowane są rekonstruowane przy użyciu żywic technicznych o wysokiej wytrzymałości termomechanicznej, a same zawiasy poddawane są czyszczeniu i precyzyjnej regulacji siły docisku, co zapobiega ponownemu pękaniu obudowy.
- Konserwacja układu odprowadzania ciepła: Obejmuje chemiczne usunięcie starej pasty, udrożnienie kanałów wentylacyjnych, montaż nowych termopadów (elastycznych podkładek termoprzewodzących) o wysokiej przewodności cieplnej oraz aplikację past o niskiej oporności termicznej.
Do wszelkich napraw stosujemy wyłącznie nowe, nigdy nieużywane podzespoły, co zapewnia pełną stabilność parametrów elektrycznych. Na wykonane usługi udzielana jest gwarancja do 12 miesięcy. Czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, a procedury konserwacji i przyspieszania systemu przeprowadzamy do 24 godzin. W przypadku wizyty serwisanta na miejscu większość usterek usuwamy podczas pierwszej wizyty.
Czego unikać podczas prób samodzielnego usuwania awarii
Próby samodzielnego rozwiązania problemów z ThinkPadem E15 bez odpowiedniego zaplecza diagnostycznego często prowadzą do powiększenia skali uszkodzeń. Poniżej zestawiono najczęstsze błędy popełniane przez użytkowników:
- Doginanie wtyku ładowarki w wyrobionym porcie USB-C: Wywieranie nacisku mechanicznego na gniazdo prowadzi do zerwania ścieżek sygnałowych z laminatu płyty głównej, co znacznie komplikuje późniejszą naprawę mikroelektroniczną i może wymusić konieczność rekonstrukcji połączeń pod mikroskopem.
- Ignorowanie oporów przy otwieraniu klapy: Dalsze użytkowanie laptopa z trzeszczącym lub stawiającym opór zawiasem nieuchronnie kończy się przebiciem taśmy matrycy przez metalowe ramię zawiasu, co wywołuje zwarcie linii zasilania podświetlenia (zazwyczaj 19-20V) do linii danych procesora i skutkuje nieodwracalnym uszkodzeniem jednostki centralnej.
- Stosowanie klejów błyskawicznych do naprawy pękniętej obudowy: Kleje cyjanoakrylowe powodują degradację chemiczną tworzywa, parują na wrażliwe elementy elektroniczne i uniemożliwiają poprawny demontaż urządzenia w warunkach serwisowych.
- Czyszczenie sprężonym powietrzem bez blokady wentylatora: Wdmuchiwanie powietrza z zewnątrz bez otwarcia obudowy wbija zbity filc kurzu głębiej między łopatki, a niekontrolowane rozpędzenie wirnika może wygenerować napięcie wsteczne (zjawisko prądnicy) i uszkodzić układ sterowania obrotami na płycie głównej.
Najczęściej zadawane pytania (FAQ)
Czy uszkodzone gniazdo USB-C w Lenovo ThinkPad E15 zawsze oznacza konieczność wymiany całej płyty głównej?
Nie. Prowadzimy naprawy na poziomie komponentowym (mikroelektronika), co oznacza, że wymieniamy wyłącznie uszkodzone mechanicznie złącze oraz powiązane układy scalone sekcji Power Delivery. Płyta główna zostaje zachowana, co pozwala na przywrócenie pełnej sprawności urządzenia bez konieczności kosztownego montażu całego modułu bazowego.
Jakie objawy wskazują na problem z firmwarem kontrolera Thunderbolt / Type-C?
Objawem jest sytuacja, w której system operacyjny zgłasza nierozpoznane urządzenie USB, prędkość ładowania drastycznie spada lub port całkowicie przestaje reagować na podłączane akcesoria mimo braku uszkodzeń mechanicznych. W takich przypadkach wykonujemy programowanie pamięci SPI Flash (nieulotnej pamięci programowalnej) zewnętrznym programatorem laboratoryjnym ze sprawdzonym wsadem binarnym.
Czy po uszkodzeniu mocowania zawiasów konieczna jest wymiana całej pokrywy ekranu?
W zależności od stopnia uszkodzenia stosujemy profesjonalną rekonstrukcję chemiczną gniazd montażowych z użyciem żywic konstrukcyjnych lub – jeśli struktura materiału została trwale zdegradowana – montujemy fabrycznie nową pokrywę. Zawsze przeprowadzana jest również regulacja siły tarcia zawiasów, aby wyeliminować naprężenia w przyszłości.
Jak długo trwa standardowa naprawa sekcji zasilania w tym modelu?
Czas realizacji standardowej procedury naprawczej na płycie głównej z reguły nie przekracza 3 dni. W przypadku podstawowych czynności konserwacyjnych, czyszczenia układu chłodzenia czy wymiany dysków czas ten wynosi do 24 godzin.
