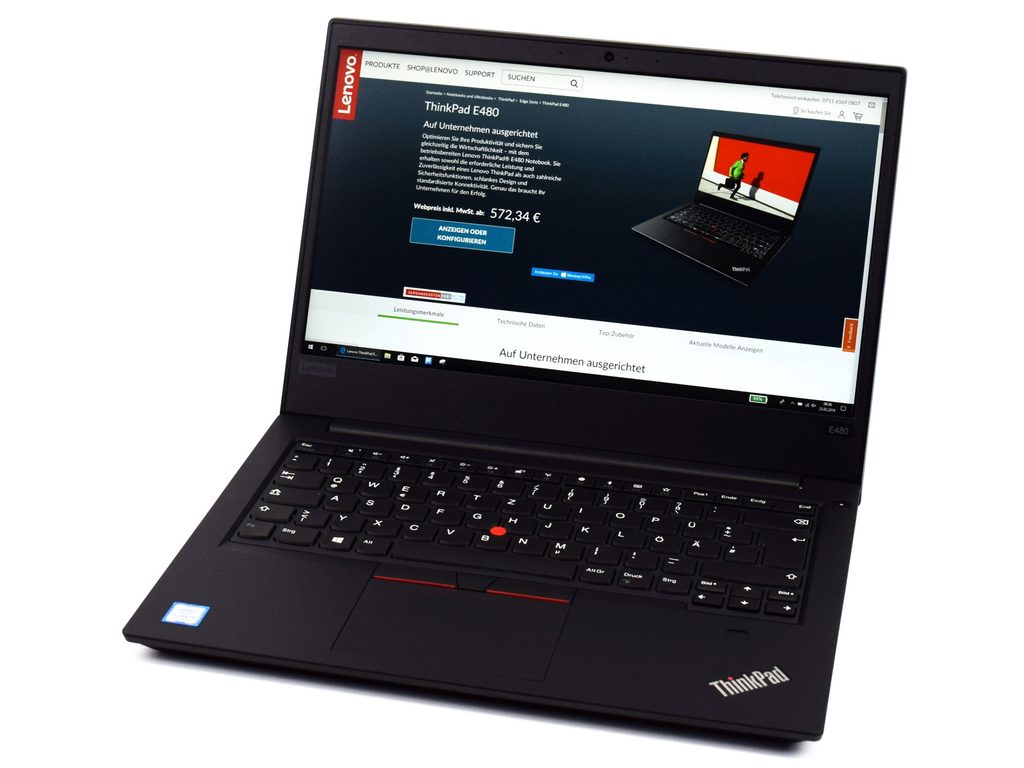

Model Lenovo ThinkPad E480 o oznaczeniu kodowym 20KNCTO1WW (wariant konfiguracyjny z procesorem Intel Core ósmej generacji oraz zintegrowanym lub dedykowanym układem graficznym) to popularna jednostka biznesowa, która w wielu biurach i środowiskach domowych przepracowała już kilka tysięcy godzin. Urządzenia z tej serii charakteryzują się solidną konstrukcją, jednak wieloletnia, ciągła eksploatacja prowadzi do naturalnej degradacji podzespołów mechanicznych, elektronicznych oraz chemicznych. Zrozumienie procesów starzenia się poszczególnych komponentów pozwala na wczesne rozpoznanie symptomów awarii i wdrożenie odpowiednich procedur regeneracyjnych, zanim dojdzie do trwałego uszkodzenia płyty głównej (laminatu bazowego zintegrowanego z mikrokontrolerami i procesorem).
Objawy wyeksploatowania konstrukcji ThinkPad E480 w codziennym użytkowaniu
Wraz z upływem lat model ThinkPad E480-20KNCTO1WW wykazuje specyficzny zestaw symptomów wskazujących na postępujące zużycie. Jednym z najbardziej powszechnych zjawisk jest głośna praca wentylatora układu chłodzenia (zjawisko wycia łożyska ślizgowego) połączona ze znacznym wzrostem temperatury na spodzie obudowy oraz w okolicach klawiatury. Sprzęt w takich warunkach zaczyna zauważalnie spowalniać pod obciążeniem, co wynika z uruchomienia mechanizmu dławienia termicznego (thermal throttling – celowego obniżania taktowania zegara procesora w celu zapobieżenia przegrzaniu krzemowej struktury rdzenia).
Kolejnym obszarem podatnym na zużycie po latach pracy jest tor zasilania oparty na złączu USB typu C (gniazdo Power Delivery służące do jednoczesnego ładowania akumulatora i przesyłania danych). Użytkownicy często zgłaszają przerywanie procesu ładowania przy poruszeniu przewodem zasilacza, brak reakcji diody sygnalizacyjnej LED przy gnieździe zasilania lub całkowity brak możliwości uruchomienia urządzenia po rozładowaniu ogniwa. Towarzyszy temu często mechaniczne wyrobienie styków wewnątrz portu lub mikropęknięcia połączeń lutowanych w technologii SMT (montażu powierzchniowego elementów na płycie głównej).
Zużycie mechaniczne dotyka również obudowy i mechanizmów ruchomych. W modelu ThinkPad E480 zawiasy matrycy (stalowe elementy oporowe odpowiadające za utrzymanie ekranu pod wybranym kątem) z czasem zwiększają swój opór z powodu utwardzenia fabrycznego smaru i gromadzenia się mikrocząsteczek pyłu. Prowadzi to do powstawania nadmiernych naprężeń na mocowaniach w dolnej pokrywie kadłubka (dolnej części obudowy wykonanej z tworzywa sztucznego ze wzmocnieniami). W skrajnych przypadkach dochodzi do wyłamania mosiężnych tulei gwintowanych (tzw. insertów) wtopionych w strukturę obudowy, co objawia się rozchodzeniem się krawędzi plastiku przy każdym otwieraniu i zamykaniu pokrywy ekranu.
Dodatkowo naturalnemu zużyciu ulega klawiatura ergonomiczna oraz manipulator punktowy TrackPoint (charakterystyczny czerwony grzybek umieszczony pomiędzy klawiszami G, H i B). Wieloletnie uderzenia w klawisze prowadzą do zużycia elastomerów (gumowych kopułek odpowiedzialnych za powrót klawisza i rejestrację nacisku), co objawia się zacinaniem się znaków, koniecznością mocniejszego dociskania niektórych liter lub samoczynnym dryfowaniem kursora myszy na ekranie bez dotykania TrackPointa.
Przyczyny degradacji i typowe warianty usterek po wieloletniej pracy
Poszczególne podzespoły modelu Lenovo ThinkPad E480-20KNCTO1WW podlegają różnym zjawiskom fizycznym i chemicznym. Analiza usterek występujących w tych urządzeniach pozwala wyróżnić kilka kluczowych obszarów podatnych na awarie:
- Degradacja chemiczna ogniw akumulatora litowo-polimerowego: Wbudowana bateria podlega nieuchronnemu starzeniu w wyniku cykli ładowania i rozładowania oraz oddziaływania podwyższonej temperatury wewnętrznej. Objawia się to drastycznym skróceniem czasu pracy bezprzewodowej, nagłym wyłączaniem się komputera przy wskazywanym poziomie kilkunastu procent naładowania, a w niektórych przypadkach puchnięciem pakietu ogniw (zjawisko gazowania elektrolitu wewnątrz szczelnej torebki foliowej), co wywiera nacisk na gładzik TouchPad i powoduje jego blokowanie.
- Wysychanie materiałów termoprzewodzących: Fabryczna pasta termoprzewodząca (związek chemiczny na bazie tlenków metali lub cząstek syntetycznych wypełniający mikroskopijne nierówności między rdzeniem krzemowym a miedzianą stopą radiatora) po 3-4 latach traci substancje lotne, twardnieje i traci elastyczność. Powstają puste przestrzenie powietrzne, które drastycznie pogarszają transfer ciepła do ciepłowodu (miedzianej rurki odprowadzającej energię cieplną za pomocą zjawiska parowania i kondensacji cieczy roboczej).
- Zużycie łożyska wentylatora odśrodkowego: Ciągła rotacja wirnika chłodzenia powoduje wycieranie się tulei łożyska i degradację środka smarnego. Dodatkowo gromadzący się na łopatkach i żeberkach wylotowych kurz tworzy tzw. filc termiczny, który całkowicie blokuje przepływ powietrza tłoczonego przez wentylator na zewnątrz obudowy.
- Elektryczne uszkodzenia kontrolera zasilania USB Type-C: W modelu E480 za negocjację napięć zasilania (5V, 9V, 15V, 20V) odpowiada dedykowany układ scalony Power Delivery. Wielokrotne podłączanie i odłączanie przewodu pod napięciem, przepięcia w sieci elektroenergetycznej lub ładunki elektrostatyczne (ESD – wyładowania ładunków statycznych przenoszonych przez człowieka) prowadzą do uszkodzenia struktury półprzewodnikowej tego układu, co blokuje główną gałąź zasilania płyty głównej.
- Wyczerpanie zasobów zapisu nośnika półprzewodnikowego: Zainstalowane fabrycznie dyski SSD (pamięci masowe oparte na kościach flash NAND) posiadają ograniczony parametr TBW (Total Bytes Written – łączną liczbę terabajtów, jaką można zapisać na nośniku przed utratą integralności komórek). Po latach intensywnego zapisu komórki tracą zdolność retencji danych, co prowadzi do błędów systemu operacyjnego, zawieszania się aplikacji lub przechodzenia nośnika w tryb tylko do odczytu (read-only mode).
Procedury diagnostyczne i metodyka naprawy w wyspecjalizowanym serwisie
Prawidłowe przywrócenie sprawności modelu ThinkPad E480 wymaga metodycznego podejścia, w którym właściwa diagnoza poprzedza każdą ingerencję naprawczą. Prace rozpoczynają się od weryfikacji parametrów elektrycznych oraz stabilności temperaturowej w warunkach kontrolowanego obciążenia.
Diagnostyka układu zasilania i ładowania obejmuje pomiary rezystancji na głównych cewkach przetwornic napięcia względem masy (GND) za pomocą multimetru cyfrowego. Sprawdzana jest obecność zwarć w głównej gałęzi zasilania oraz prawidłowość pracy kluczy MOSFET (tranzystorów polowych sterujących przepływem prądu wysokiej mocy). W przypadku uszkodzenia portu USB-C weryfikacji podlegają linie różnicowe danych oraz linie konfiguracyjne CC (Configuration Channel). Wymiana gniazda polega na jego precyzyjnym wylutowaniu przy użyciu stacji lutowniczej na gorące powietrze (hot-air) z odpowiednio dobranym profilem temperaturowym, oczyszczeniu padów montażowych i wlutowaniu nowego, fabrycznego gniazda o podwyższonej odporności mechanicznej.
Kompleksowa regeneracja układu chłodzenia w modelu ThinkPad E480-20KNCTO1WW nie ogranicza się do przedmuchania obudowy sprężonym powietrzem. Radiator jest całkowicie demontowany, a z powierzchni krzemowych rdzeni procesora (CPU) i ewentualnego dedykowanego układu graficznego (GPU) usuwane są resztki skamieniałej pasty przy użyciu alkoholu izopropylowego o wysokiej czystości (IPA). Sprawdzana jest drożność i sprawność cieplna samego ciepłowodu pod kątem ewentualnego rozszczelnienia komory parowej. Następnie aplikowane są nowoczesne materiały termoprzewodzące o wysokim współczynniku przewodzenia ciepła oraz nowe termopady (elastyczne podkładki odprowadzające ciepło z sekcji zasilania VRM i kości pamięci wideo). W przypadku stwierdzenia luzów promieniowych na wirniku wentylatora, cały moduł chłodzący zastępowany jest fabrycznie nowym komponentem.
W przypadku pęknięć obudowy i uszkodzeń punktów montażowych zawiasów stosuje się procedury odbudowy strukturalnej. Wyłamane inserty mosiężne są na nowo osadzane w strukturze dolnej pokrywy przy użyciu dwuskładnikowych kompozytów chemicznych o wysokiej wytrzymałości na ścinanie. Jednocześnie serwisant przeprowadza kalibrację siły docisku samych zawiasów (regulację nakrętek oporowych), aby zredukować opór stawiany przy otwieraniu klapy matrycy i zabezpieczyć konstrukcję przed ponownym uszkodzeniem w przyszłości.
Podczas realizacji zleceń wykorzystywane są wyłącznie nowe podzespoły, a naprawa realizowana w trybie door-to-door z reguły nie przekracza 3 dni roboczych, podczas gdy podstawowe czyszczenie i optymalizacja układu termicznego zamykają się w czasie do 24 godzin. Na wykonane prace i zamontowane elementy udzielana jest gwarancja do 12 miesięcy. Klienci korzystający z procedury odbioru przez kierowcę mogą na czas trwania procedury serwisowej otrzymać bezpłatny laptop zastępczy wydawany bez kaucji i limitu czasowego.
Błędy przy próbie samodzielnej naprawy i konserwacji urządzenia
Wieloletnia eksploatacja skłania wielu użytkowników do prób samodzielnego przedłużenia żywotności laptopa, co przy braku odpowiedniego zaplecza technicznego często prowadzi do poważniejszych awarii. Najczęstsze pomyłki obejmują:
- Brak odłączenia zasilania wewnętrznego przed pracami montażowymi: ThinkPad E480 posiada baterię zintegrowaną pod dolną pokrywą. Przed demontażem jakichkolwiek taśm sygnałowych (np. matrycy LCD, klawiatury) konieczne jest wyłączenie baterii w menu układowym BIOS/UEFI lub jej fizyczne odpięcie z płyty głównej. Zignorowanie tego kroku i przypadkowe dotknięcie metalowym narzędziem elementów płyty głównej powoduje zwarcie w linii zasilania podświetlenia ekranu i natychmiastowe uszkodzenie tranzystorów sterujących oraz procesora Embedded Controller (układu KBC odpowiedzialnego za zarządzanie zasilaniem i klawiaturą).
- Przedmuchiwanie wentylatora bez blokady łopatek: Użycie sprężonego powietrza lub kompresora bez unieruchomienia wirnika powoduje wprowadzenie go w bardzo wysokie obroty obrotowe. Zjawisko to prowadzi do uszkodzenia łożyska ślizgowego oraz generuje indukowane napięcie wsteczne (silnik wentylatora działa jak prądnica), które może uszkodzić układ sterowania obrotami PWM na płycie głównej.
- Niewłaściwy dobór grubości termopadów: Zastosowanie zbyt grubych podkładek termicznych powoduje brak prawidłowego przylegania miedzianej stopy radiatora do rdzenia procesora, co skutkuje natychmiastowym przegrzewaniem się jednostki w kilka sekund po włączeniu. Z kolei zbyt cienkie termopady nie odbierają ciepła z elementów sekcji zasilania, prowadząc do ich termicznego zniszczenia.
- Użycie nieodpowiednich śrub montażowych: Śruby mocujące dolną pokrywę i układ chłodzenia różnią się długością. Wkręcenie zbyt długiej śruby w niewłaściwy punkt montażowy prowadzi do przewiercenia warstw laminatu płyty głównej i przecięcia wewnętrznych ścieżek sygnałowych, co w większości przypadków kwalifikuje płytę do kosztownej wymiany lub skomplikowanej mikrochirurgii ścieżek.
Weryfikacja stanu technicznego i profilaktyka eksploatacyjna
Aby zmaksymalizować dalszą żywotność modelu ThinkPad E480-20KNCTO1WW, warto wdrożyć regularną kontrolę parametrów krytycznych. Podstawowym krokiem jest monitorowanie parametrów zużycia akumulatora przy użyciu narzędzi diagnostycznych odczytujących dane z kontrolera baterii (parametry takie jak Cycle Count – liczba cykli, Full Charge Capacity – rzeczywista pojemność po naładowaniu oraz Design Capacity – pojemność fabryczna). Jeżeli rzeczywista pojemność spadnie poniżej 50% wartości fabrycznej, zaleca się wymianę pakietu ogniw na nowy egzemplarz, aby uniknąć ryzyka niestabilnej pracy sekcji zasilania.
Równie istotna jest regularna weryfikacja parametrów S.M.A.R.T. (systemu monitorowania i raportowania stanu dysków twardych i SSD). Zwracać należy uwagę na liczbę przemapowanych sektorów, błędy odczytu CRC oraz procentowy wskaźnik zużycia komórek pamięci flash. Wykrycie anomalii na wczesnym etapie pozwala na wykonanie kopii zapasowej danych przed całkowitą blokadą nośnika.
Pod kątem kultury pracy urządzenia zaleca się wykonywanie pełnej konserwacji układu chłodzenia co 18-24 miesiące przy intensywnej eksploatacji biurowej. Regularne usuwanie pyłu i odnawianie warstwy termoprzewodzącej zabezpiecza wrażliwe połączenia lutowane w strukturze BGA (Ball Grid Array – matrycy kulek lutowniczych łączących układ scalony z płytą główną) przed degradacją wywołaną cyklicznymi naprężeniami termicznymi (tzw. zmęczeniem lutu bezołowiowego).
Najczęściej zadawane pytania (FAQ)
Czy po kilku latach pracy w ThinkPadzie E480 warto wymienić pastę termoprzewodzącą, jeśli laptop się nie wyłącza?
Tak, wymiana materiałów termicznych jest wysoce zalecana. Brak samoczynnego wyłączania się urządzenia nie oznacza optymalnych warunków pracy. Wyschnięta pasta powoduje, że procesor nieustannie pracuje w podwyższonych temperaturach i obniża swoją wydajność poprzez dławienie termiczne. Długotrwała praca w wysokich temperaturach przyspiesza degradację połączeń lutowanych pod układami scalonymi oraz skraca żywotność kondensatorów polimerowych na płycie głównej.
Gniazdo USB-C w E480 ładuje tylko przy określonym ustawieniu kabla. Czy można z tym zwlekać?
Nie należy odkładać naprawy tego elementu. Objaw ten świadczy o uszkodzeniu mechanicznym pinów kontaktowych lub pęknięciu połączeń lutowanych między gniazdem a płytą główną. Iskrzenie i niestabilny kontakt na liniach zasilających o napięciu 20V może w każdej chwili doprowadzić do zwarcia z sąsiednimi liniami sygnałowymi i bezpośredniego uszkodzenia kontrolera Power Delivery lub procesora, co diametralnie zwiększa zakres i złożoność naprawy.
Czy w modelu ThinkPad E480-20KNCTO1WW można rozszerzyć pamięć RAM i wymienić dysk na szybszy?
Tak, konstrukcja tego modelu umożliwia modernizację. Płyta główna posiada dwa fizyczne sloty pamięci RAM SODIMM DDR4, co pozwala na zwiększenie pamięci operacyjnej do wyższych wartości. Urządzenie obsługuje również szybkie dyski SSD M.2 NVMe (interfejs wykorzystujący magistralę PCIe) oraz dodatkowy nośnik w formacie 2,5 cala SATA, co pozwala na znaczące przyspieszenie działania systemu i aplikacji bez konieczności wymiany całego komputera.
Jakie są pierwsze symptomy mechanicznego uszkodzenia zawiasów w tym modelu?
Głównym symptomem jest zwiększony opór lub charakterystyczne trzaski podczas ruchu skrzydła matrycy. Często widoczne staje się również lekkie rozchodzenie się dolnej pokrywy kadłubka w narożnikach przy zawiasach podczas otwierania ekranu. Wczesna interwencja polegająca na regulacji siły oporu zawiasów i wzmocnieniu mocowań pozwala uniknąć całkowitego wyłamania gwintów i uszkodzenia matrycy LCD lub taśmy sygnałowej eDP.
