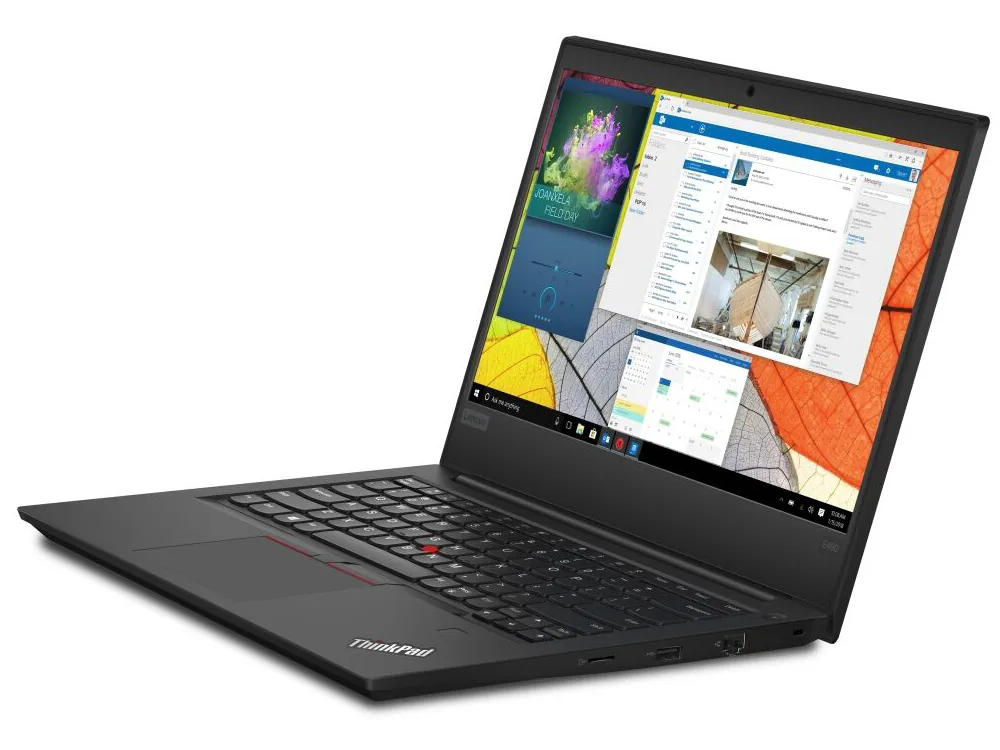

Model Lenovo ThinkPad E490 to popularny laptop biznesowy, ceniony za ergonomię, wygodną klawiaturę oraz solidną kulturę pracy w środowisku biurowym. Mimo przynależności do uznanej linii ThinkPad, konstrukcja ta po kilku latach intensywnej eksploatacji wykazuje specyficzne podatności sprzętowe oraz elektroniczne. Urządzenia te trafiają do serwisu z powtarzającymi się objawami, które obejmują problemy z zasilaniem przez port USB-C, spadki wydajności wynikające z przegrzewania, awarie układów ładowania oraz uszkodzenia mechaniczne obudowy i zawiasów. Prawidłowe rozpoznanie źródła usterki pozwala na skuteczną naprawę płyty głównej bez konieczności kosztownej wymiany całego podzespołu bazowego.
Charakterystyczne symptomy awarii w modelu Lenovo ThinkPad E490
Objawy problemów w Lenovo ThinkPad E490 mogą manifestować się w sposób nagły lub narastać stopniowo wraz z degradacją komponentów. Użytkownicy najczęściej zgłaszają następujące nieprawidłowości w codziennym funkcjonowaniu komputera:
- Brak reakcji na przycisk włącznika, brak świecenia diody sygnalizacyjnej przy gnieździe zasilania oraz całkowity brak poboru prądu z ładowarki.
- Dioda zasilania miga w określonej sekwencji (kod błędu POST, czyli procedury Power-On Self-Test sprawdzającej podzespoły przy starcie), lecz ekran pozostaje czarny, a wentylator nie podejmuje stałej pracy.
- Przerywanie procesu ładowania baterii przy poruszeniu wtykiem przewodu zasilacza lub działanie zasilania wyłącznie przy precyzyjnie dobranym kącie ułożenia kabla USB-C.
- Drastyczny spadek płynności działania systemu operacyjnego, określany jako dławienie termiczne (thermal throttling, czyli automatyczne obniżanie taktowania procesora w celu redukcji temperatury) pod standardowym obciążeniem biurowym.
- Głośna, ciągła praca układu chłodzenia, świszczące łożysko wentylatora lub samoczynne wyłączanie się laptopa po kilkunastu minutach pracy.
- Trzaski przy otwieraniu pokrywy matrycy, unoszenie się dolnej pokrywy (dolnego kadłubka) w okolicach lewego lub prawego zawiasu oraz pęknięcia ramki ekranu.
- Brak wykrywania dysku twardego NVMe (pamięci masowej SSD w standardzie Non-Volatile Memory Express) po wybudzeniu ze stanu uśpienia lub błędy typu Blue Screen of Death z kodami wskazującymi na magistralę PCIe.
Podatności układowe i mechaniczne w konstrukcji ThinkPad E490
Wielomiesięczne obserwacje laboratoryjne oraz ponad 20 lat doświadczenia serwisowego w naprawie ponad 10 000 urządzeń pozwalają precyzyjnie wskazać newralgiczne punkty konstrukcyjne tego modelu. Przyczyny usterek mają podłoże zarówno elektroniczne, jak i materiałowe.
Kontroler zasilania USB-C Power Delivery i sekcja ładowania
Lenovo ThinkPad E490 wykorzystuje do zasilania oraz transmisji danych port USB typu C. Układ kontrolera standardu Power Delivery (chipset odpowiedzialny za negocjację napięcia 20V z zasilacza sieciowego) jest bezpośrednio narażony na przepięcia sieciowe, ładunki elektrostatyczne (ESD, czyli wyładowania elektrostatyczne) oraz uszkodzenia mechaniczne pól lutowniczych. Wyłamanie wewnętrznego języczka gniazda prowadzi do zwarcia linii zasilającej VBUS z liniami komunikacyjnymi CC lub liniami danych, co skutkuje natychmiastowym uszkodzeniem kontrolera przetwornicy głównej oraz układu KBC (Embedded Controller, czyli układu sterującego klawiaturą, zasilaniem i podstawowymi funkcjami płyty).
Zwarcie w głównej gałęzi zasilania (linia B+)
Główna linia zasilania płyty głównej, rozprowadzająca napięcie baterii lub zasilacza (często oznaczana w dokumentacji serwisowej jako B+ lub VINT20), jest zabezpieczona ceramicznymi kondensatorami odsprzęgającymi SMD (elementami montowanymi powierzchniowo do filtracji zakłóceń). Z biegiem czasu, pod wpływem ciągłych zmian temperatur, dochodzi do degradacji dielektryka w tych komponentach. Skutkuje to zwarciem do masy (zerową rezystancją na głównej linii), co blokuje start przetwornicy głównej 3.3V/5V i całkowicie odcina zasilanie urządzenia.
Degradacja pasty termoprzewodzącej i zjawisko throttlingu
W wariantach ThinkPada E490 z dedykowanym układem graficznym zastosowano zintegrowany radiator z pojedynczym ciepłowodem (heatpipe, rurka cieplna odprowadzająca ciepło do żeberek wentylatora). Fabryczna pasta termoprzewodząca po około dwóch latach ulega zjawisku wypompowywania (pump-out effect) oraz wysychaniu. W efekcie rdzeń procesora osiąga temperaturę graniczną w kilka sekund po uruchomieniu aplikacji, wymuszając obniżenie taktowania do minimalnych wartości bazowych, co użytkownik odczuwa jako zacinanie się kursora i spowolnienie reakcji programów.
Mocowanie zawiasów w obudowie
Mimo zastosowania metalowej pokrywy w wielu konfiguracjach, gniazda montażowe gwintów (tzw. tuleje mosiężne wtopione w tworzywo sztuczne) w dolnym kadłubku podlegają dużym naprężeniom skrętnym. Wraz ze wzrostem oporu wewnątrz mechanizmu zawiasu dochodzi do wyłamania plastikowych słupków montażowych. Nieleczona wada mechaniczna prowadzi w krótkim czasie do uszkodzenia taśmy sygnałowej matrycy eDP (Embedded DisplayPort, magistrali przesyłającej obraz do ekranu) oraz pęknięcia samej matrycy LCD.
Procedura diagnostyczna i technologia naprawy
Skuteczna naprawa płyty głównej w laptopie biznesowym wymaga precyzyjnego podejścia pomiarowego. Diagnoza zawsze poprzedza naprawę, a cały proces przebiega według rygorystycznych standardów mikrolutowania i elektrotechniki.
Weryfikacja elektroniczna płyty głównej
Prace rozpoczynają się od demontażu płyty głównej i przeprowadzenia inspekcji pod mikroskopem stereoskopowym w celu wykrycia mikropęknięć, śladów korozji lub przepaleń laminatu. Następnie wykonywane są pomiary rezystancji na wszystkich cewkach przetwornic impulsowych względem masy (pomiary spadków napięć i oporności na liniach zasilania procesora, pamięci RAM, mostka PCH oraz zasilania pomocniczego). W przypadku wykrycia zwarcia stosujemy próbę zwarciową z wykorzystaniem zasilacza laboratoryjnego z regulowanym ograniczeniem prądowym oraz kamery termowizyjnej wysokiej rozdzielczości, która precyzyjnie wskazuje grzejący się, uszkodzony komponent SMD.
Wymiana złącza USB-C oraz układów BGA/QFN
Gniazda zasilania USB-C montowane są z wykorzystaniem stacji lutowniczych na gorące powietrze (hot-air) z kontrolowanym profilem termicznym oraz podgrzewacza kwarcowego, co zapobiega rozwarstwieniu (delaminacji) wielowarstwowego laminatu płyty głównej. Uszkodzone kontrolery ładowania w obudowach QFN (układy scalone bezwyprowadzeniowe z polami lutowniczymi pod spodem) wymieniane są na nowe komponenty. W naszym procesie technologicznym wykorzystujemy wyłącznie nowe części zamienne, co zapewnia pełną stabilność elektryczną.
Programowanie pamięci SPI Flash i czyszczenie regionu ME
W sytuacjach, gdy urządzenie nie przechodzi procedury POST lub zawiesza się na logo startowym, wykonujemy bezpośrednie programowanie kości pamięci flash SPI (pamięci przechowującej wsad BIOS/UEFI) w programatorze sprzętowym. Procedura ta obejmuje przygotowanie czystego obrazu z zainicjowanym na nowo regionem Intel ME (Management Engine, autonomicznym podsystemem wbudowanym w procesory Intel), co eliminuje opóźnienia startu oraz problemy z pracą wentylatora na maksymalnych obrotach.
Konserwacja układu odprowadzania ciepła
Kompleksowa regeneracja termiczna obejmuje dokładne wymycie komory radiatora z kurzu i osadów przemysłowych w myjce ultradźwiękowej, sprawdzenie szczelności rurki cieplnej (heatpipe) pod kątem rozszczelnienia cieczy roboczej oraz aplikację wysokowydajnych materiałów termoprzewodzących o wysokiej przewodności cieplnej. Regenerowane lub wymieniane jest również łożysko wentylatora, co przywraca cichą pracę komputera. Standardowe czyszczenie i przyspieszanie układu chłodzenia realizujemy w czasie do 24 godzin.
Dlaczego samodzielne próby naprawy niosą ryzyko powikłań
Konstrukcja współczesnych laptopów, takich jak ThinkPad E490, wymaga specjalistycznego zaplecza narzędziowego oraz wiedzy z zakresu fizyki półprzewodników. Podejmowanie prób samodzielnej naprawy często prowadzi do powiększenia skali zniszczeń:
- Użycie nieodpowiednich lutownic: Próba przylutowania złącza USB-C tradycyjną lutownicą transformatorową lub grotową bez podgrzewacza prowadzi do zerwania drobnych padów lutowniczych (pól miedzianych na płycie), co bezpowrotnie niszczy ścieżki sygnałowe w wewnętrznych warstwach laminatu.
- Niewłaściwa diagnoza zwarcia: Podłączanie zasilacza o wyższym napięciu lub zwieranie zabezpieczeń „na krótko” w celu ominięcia zabezpieczenia przeciwzwarciowego powoduje przebicie wysokiego napięcia (20V) bezpośrednio do rdzenia procesora Intel Core (SOC), co czyni naprawę płyty nieopłacalną.
- Zaniedbanie odpięcia baterii: Manipulowanie przy taśmie matrycy eDP przy podłączonej baterii wewnętrznej (nawet przy wyłączonym systemie) powoduje natychmiastowe zwarcie linii podświetlenia (ok. 19-20V) z liniami sygnałowymi procesora logicznego matrycy (3.3V), niszcząc procesor lub mostek hybrydowy.
- Brak neutralizacji naprężeń zawiasów: Zwykłe sklejenie pękniętego tworzywa obudowy klejami cyjanoakrylowymi bez wyregulowania siły docisku mechanizmu zawiasu skutkuje ponownym, jeszcze gwałtowniejszym wyłamaniem plastików już po kilku cyklach otwarcia klapy.
Organizacja naprawy w mobilnym systemie serwisowym
Obsługa techniczna realizowana jest w modelu dojazdowym, eliminującym konieczność samodzielnego dostarczania sprzętu. Na obszarze Warszawy i okolic w promieniu 40 km dojazd następuje w czasie do 1 godziny od przyjęcia zgłoszenia. Kierowca lub serwisant odbiera urządzenie bezpośrednio ze wskazanego adresu, zapewniając bezpieczny transport.
Darmowa diagnoza dotyczy wyłącznie laptopa w trybie door-to-door, gdzie sprzęt trafia do szczegółowej weryfikacji laboratoryjnej. Jeżeli usterka ma charakter programowy lub konfiguracyjny, większość problemów usuwamy podczas pierwszej wizyty bezpośrednio na miejscu. W przypadku konieczności wykonania zaawansowanych prac mikrolutowniczych na płycie głównej, czas naprawy z reguły nie przekracza 3 dni roboczych. Na czas trwania prac dostępny jest bezpłatny laptop zastępczy, wydawany bez kaucji i bez limitu czasowego, co pozwala zachować ciągłość pracy biurowej. Każda zrealizowana usługa sprzętowa objęta jest gwarancją na okres do 12 miesięcy, a rozliczenie dokumentowane jest poprzez rachunek lub fakturę bez VAT.
Często zadawane pytania (FAQ)
Czy uszkodzone gniazdo USB-C w Lenovo ThinkPad E490 wymaga wymiany całej płyty głównej?
Odpowiedź: Nie. Wymiana całej płyty głównej nie jest konieczna. Złącze USB-C jest elementem wymiennym. Poprzez precyzyjny proces wlutowania nowego komponentu oraz ewentualną regenerację kontrolera Power Delivery przywracamy fabryczną sprawność toru ładowania na poziomie komponentowym.
Dlaczego ThinkPad E490 mocno nagrzewa się od spodu nawet przy przeglądaniu internetu?
Odpowiedź: Zjawisko to wynika z utraty właściwości fabrycznej pasty termoprzewodzącej oraz nagromadzenia zbitego kurzu w radiatorze. Wymiana medium termoprzewodzącego na nowe oraz chemiczne oczyszczenie łopatek wentylatora przywraca prawidłowy przepływ powietrza i obniża temperaturę pracy procesora.
Co oznacza sytuacja, gdy po włączeniu zasilania dioda przycisku Power świeci, lecz matryca nie wyświetla obrazu?
Odpowiedź: Objaw ten wskazuje zazwyczaj na brak zainicjowania procedury POST. Przyczyną może być uszkodzenie zawartości pamięci BIOS/UEFI, awaria modułu pamięci operacyjnej RAM lub brak jednego z napięć wtórnych na przetwornicach sekcji zasilania procesora. Wymaga to szczegółowych pomiarów oscyloskopowych i multimetrem na płycie głównej.
Czy po naprawie wyłamanych zawiasów obudowa zachowa swoją pierwotną sztywność?
Odpowiedź: Tak. Procedura naprawcza obejmuje rekonstrukcję punktów mocowania za pomocą chemoutwardzalnych żywic technicznych oraz regulację siły oporu zawiasów, co zabezpiecza konstrukcję przed ponownym pęknięciem i zapewnia płynny ruch skrzydła matrycy.
