Objawy usterek i specyfika eksploatacyjna modelu ThinkPad E495

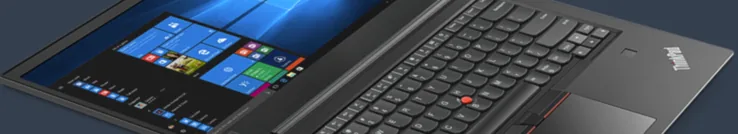

Model ThinkPad E495 o oznaczeniu kodowym 20NE000JGE to czternastocalowy laptop biznesowy oparty na architekturze procesorów mobilnych ze zintegrowanym układem graficznym. Choć konstrukcja ta charakteryzuje się solidną kulturą pracy i ergonomiczną obudową, intensywna eksploatacja biurowa oraz mobilna prowadzi z czasem do powstawania powtarzalnych usterek sprzętowych i elektronicznych. Użytkownicy tych urządzeń najczęściej zgłaszają problemy związane z brakiem reakcji na włącznik, niestabilnym ładowaniem baterii, samoczynnym wyłączaniem pod obciążeniem oraz degradacją gniazd wejścia-wyjścia.
Wczesne rozpoznanie objawów pozwala uniknąć rozległych uszkodzeń płyty głównej (laminatu zawierającego kluczowe obwody zasilania, kontrolery oraz procesor). W tym konkretnym wariancie urządzenia symptomy awarii rzadko pojawiają się bez wcześniejszych sygnałów ostrzegawczych. Do typowych objawów zwiastujących konieczność weryfikacji stanu technicznego należą:
- Brak reakcji na podłączenie zasilacza Power Delivery (standardu szybkiego ładowania przez uniwersalny port) lub konieczność manewrowania wtykiem w celu zainicjowania ładowania.
- Cykliczne miganie diody sygnalizacyjnej przy złączu zasilania lub na pokrywie matrycy, któremu towarzyszy brak startu procedury POST (wstępnego testu podzespołów wykonywanego przez płytę główną po włączeniu).
- Samoczynne wyłączanie się komputera w trakcie wykonywania zadań wymagających intensywnej pracy procesora i zintegrowanego układu graficznego.
- Praca układu chłodzenia na maksymalnych obrotach przy minimalnym obciążeniu systemu, połączona z wyczuwalnym nagrzewaniem się dolnej pokrywy obudowy.
- Brak obrazu na matrycy wewnętrznej przy jednoczesnym działaniu podświetlenia klawiatury i diody zasilania.
- Niestabilna praca magistrali pamięci operacyjnej objawiająca się błędami typu Blue Screen (zatrzymaniem pracy systemu operacyjnego na skutek błędu krytycznego) podczas pracy wielozadaniowej.
- Problemy z wykrywaniem nośnika danych NVMe (szybkiego dysku półprzewodnikowego komunikującego się bezpośrednio z magistralą PCIe) po wybudzeniu urządzenia ze stanu uśpienia.
Główne źródła awarii i newralgiczne punkty konstrukcyjne
Konstrukcja płyty głównej oraz układu zasilania wariantu 20NE000JGE posiada kilka specyficznych obszarów podatnych na zużycie eksploatacyjne i uszkodzenia mechaniczne. Zrozumienie tych zależności jest kluczowe dla prawidłowego zdiagnozowania źródła problemu, a nie tylko jego powierzchownych skutków.
Sekcja zasilania USB-C Power Delivery i kontroler ładowania
Zasilanie oraz ładowanie akumulatora w tym modelu realizowane jest poprzez port USB-C. Port ten jest bezpośrednio przylutowany do płyty głównej w technologii montażu powierzchniowego. Brak dodatkowego mechanicznego odciążenia sprawia, że codzienne podłączanie i odłączanie przewodu zasilającego, a także naprężenia powstające przy pracy na kolanach, generują mikropęknięcia połączeń lutowanych (kulek spoiwa bezołowiowego). W skrajnych przypadkach dochodzi do mechanicznego wyrwania padów lutowniczych (pól kontaktowych na laminacie) lub zwarcia linii zasilania VBUS (głównej linii napięcia ładowania wynoszącej 20V) z liniami komunikacyjnymi CC (linii służących do negocjacji profilu zasilania między ładowarką a laptopem). Tego typu zwarcie prowadzi do natychmiastowego uszkodzenia układu KBC (wbudowanego mikrokontrolera zarządzającego startem płyty, klawiaturą i temperaturami) oraz kontrolera przetwornicy ładowania.
Termika układu scalonego APU i degradacja interfejsu termoprzewodzącego
Jednostka APU (układ scalony łączący rdzenie procesora centralnego oraz rdzenie graficzne w jednej strukturze krzemowej) generuje znaczne ilości ciepła pod obciążeniem. Zastosowany fabrycznie jednodrożny układ chłodzenia z pojedynczym ciepłowodem (miedzianą rurką odprowadzającą ciepło dzięki przemianie fazowej cieczy) z czasem traci swoją pierwotną wydajność. Zjawisko to potęguje proces wysychania fabrycznej pasty termoprzewodzącej, która traci elastyczność i właściwości przewodzenia ciepła. Prowadzi to do powstawania zjawiska thermal throttlingu (automatycznego obniżania taktowania zegara procesora w celu ochrony przed przegrzaniem), a przy długotrwałej pracy w podwyższonej temperaturze — do degradacji połączeń BGA (połączeń kulkowych pod samym układem scalonym) lub uszkodzenia sekcji VRM (modułu regulacji napięcia zasilającego rdzenie).
Stabilność toru zasilania RAM i degradacja banków SO-DIMM
Wariant ten wyposażony jest w dwa sloty na pamięć RAM DDR4 SO-DIMM (moduły pamięci o zmniejszonym formacie przeznaczone do laptopów). Zastosowane przetwornice zasilające pamięci operacyjne pracują w trudnych warunkach termicznych ze względu na bliskie sąsiedztwo radiatora. Przepięcia w torze zasilania pamięci lub zanieczyszczenia styków wewnątrz gniazd slotów prowadzą do niestabilności pracy, zawieszania się komputera oraz problemów z uruchomieniem płyty w trybie Dual Channel (pracy dwukanałowej zwiększającej przepustowość transferu danych).
Korozja elektrochemiczna i mikropęknięcia po zalaniu
Konstrukcja obudowy wyposażona jest w kanaliki odpływowe pod klawiaturą, jednak nie gwarantują one pełnej ochrony przed przedostaniem się cieczy na newralgiczne komponenty płyty głównej przy intensywniejszym kontakcie z płynem. Przedostanie się cieczy w okolice przetwornic głównych wytwarzających napięcia 3.3V i 5V (napięcia stanu czuwania) wywołuje zjawisko korozji elektrochemicznej. Prowadzi to do niszczenia metalizacji przelotek (mikroskopijnych połączeń między warstwami laminatu płyty głównej) oraz degradacji elementów pasywnych, takich jak rezystory i kondensatory ceramiczne MLCC (wielowarstwowe kondensatory ceramiczne filtrujące zasilanie).
Procedura diagnostyczna i etapy naprawy w serwisie
Prawidłowe usunięcie usterki w modelu ThinkPad E495 wymaga przeprowadzenia wieloetapowej diagnostyki laboratoryjnej przy użyciu specjalistycznego sprzętu pomiarowego. Prace naprawcze realizowane są w oparciu o analizę schematów ideowych oraz map połączeń płyty głównej (tzw. boardview).
Pomiary rezystancji i napięć na głównych cewkach przetwornic
Pierwszym krokiem po demontażu płyty głównej jest wykonanie pomiarów rezystancji względem masy na wszystkich głównych liniach zasilających przy użyciu precyzyjnego multimetru cyfrowego. Pomiar ten pozwala określić, czy na liniach zasilania procesora, pamięci RAM, mostka czy układu ładowania nie występuje zwarcie (stan niskiej rezystancji wskazujący na uszkodzenie elementu półprzewodnikowego lub kondensatora filtrującego). W przypadku wykrycia nieprawidłowości stosuje się próbę zwarciową z wykorzystaniem zasilacza laboratoryjnego z regulacją ograniczenia prądowego oraz kamery termowizyjnej, która precyzyjnie wskazuje nagrzewający się, uszkodzony komponent.
Regeneracja i wzmocnienie toru ładowania USB-C
W przypadku uszkodzenia gniazda USB-C serwis przeprowadza wymianę elementu z zachowaniem procedur ochrony ESD (ochrony przed wyładowaniami elektrostatycznymi). Uszkodzone gniazdo wylutowywane jest za pomocą stacji lutowniczej na gorące powietrze (hot-air) z odpowiednio dobranym profilem temperaturowym, zapobiegającym delaminacji (rozwarstwieniu) płyty głównej. Nowe, fabrycznie nowe gniazdo montowane jest na świeżym spoiwie, a punkty kotwiczące zostają dodatkowo zabezpieczone i wzmocnione, co zapobiega powtórnemu wyrwaniu złącza podczas codziennego wpinania przewodu zasilacza.
Programowanie pamięci flash BIOS/UEFI i kontrolera EC
Częstym źródłem braku obrazu lub zawieszania się procedury startowej jest uszkodzenie zawartości kości pamięci SPI Flash (układu scalonego przechowującego oprogramowanie układowe BIOS/UEFI). Naprawa polega na wylutowaniu układu pamięci, weryfikacji jego integralności w zewnętrznym programatorze, wyczyszczeniu regionu ME/PSP (podsystemu bezpieczeństwa procesora) oraz zaprogramowaniu czystym, prawidłowo skompilowanym wsadem producenta. W razie potrzeby programowany jest również dedykowany mikrokontroler EC/KBC.
Pełna konserwacja układu odprowadzania ciepła
Każda naprawa płyty głównej powiązana jest z rewizją układu chłodzenia. Procedura obejmuje:
- Dokładne oczyszczenie łopatek wentylatora promieniowego oraz radiatora miedzianego z zalegającego kurzu i zbitego filcu włókienniczego.
- Weryfikację szczelności i sprawności termicznej ciepłowodu poprzez kontrolowane podgrzanie i pomiar gradientu temperatur.
- Usunięcie starego materiału termoprzewodzącego przy użyciu alkoholu izopropylowego (IPA) o wysokiej czystości.
- Aplikację nowoczesnej pasty termoprzewodzącej o wysokiej przewodności cieplnej (wyrażanej w W/mK) oraz wymianę termopadów (elastycznych taśm przewodzących ciepło) na sekcji zasilania na nowe elementy o ściśle dobranej grubości i ściśliwości.
Testy stabilności pod obciążeniem
Zwieńczeniem procesu naprawy są wielogodzinne testy syntetyczne. Urządzenie poddawane jest testom obciążeniowym z wykorzystaniem oprogramowania diagnostycznego monitorującego stabilność napięć, temperatury poszczególnych sekcji oraz integralność pamięci RAM i magistrali NVMe. Sprawdzana jest także poprawność negocjacji profilów zasilania Power Delivery w pełnym zakresie roboczym.
Błędy podczas samodzielnych prób naprawy oraz zalecenia eksploatacyjne
Konstrukcja współczesnych laptopów biznesowych cechuje się wysokim stopniem upakowania elementów i miniaturyzacją. Samodzielne próby usunięcia usterek bez specjalistycznej wiedzy i odpowiedniego zaplecza warsztatowego bardzo często prowadzą do powiększenia skali uszkodzeń i znacznego wzrostu kosztów późniejszej naprawy.
Do najczęstszych błędów popełnianych podczas niefachowych ingerencji należą:
- Demontaż obudowy bez uprzedniego odłączenia baterii wewnętrznej: Współczesne płyty główne znajdują się pod stałym napięciem ze strony akumulatora, nawet gdy urządzenie jest wyłączone. Przypadkowe dotknięcie metalowym wkrętakiem lub podważakiem w okolicach złącza matrycy (EDP) prowadzi do natychmiastowego zwarcia linii zasilania podświetlenia (ok. 19-20V) z liniami sygnałowymi procesora, co skutkuje nieodwracalnym spaleniem struktury APU.
- Używanie nieodpowiednich narzędzi do otwierania obudowy: Próby podważania dolnej pokrywy nożem lub twardymi metalowymi narzędziami powodują wyłamanie delikatnych plastikowych zaczepów oraz uszkodzenie ścieżek sygnałowych biegnących przy krawędzi laminatu płyty głównej.
- Stosowanie przewodzących past termoprzewodzących: Niewłaściwy dobór materiałów termoprzewodzących (np. past z domieszką metali lub ciekłego metalu) przy braku odpowiedniej izolacji kondensatorów SMD znajdujących się wokół rdzenia krzemowego kończy się zwarciem przy pierwszym uruchomieniu.
- Niewłaściwy dobór zasilaczy zastępczych: Stosowanie tanich ładowarek bez certyfikacji Power Delivery generuje szpilki napięciowe (nagłe skoki napięcia) i niestabilne napięcie wyjściowe, co bezpośrednio niszczy kontrolery ładowania na płycie głównej.
- Próby lutowania portu USB-C zwykłą lutownicą transformatorową: Brak kontroli temperatury oraz zbyt duży grot prowadzą do trwałego przegrzania laminatu, zerwania ścieżek drukowanych i zniszczenia wewnętrznych warstw wielowarstwowej płyty głównej.
W celu wydłużenia żywotności modelu ThinkPad E495 zaleca się unikanie gwałtownych ruchów przewodem zasilającym wpiętym do portu USB-C, regularne przeprowadzanie profilaktyki termicznej co 12-18 miesięcy oraz dbanie o to, aby otwory wentylacyjne na dolnej pokrywie nie były blokowane przez miękkie powierzchnie (np. kołdry czy poduszki) podczas pracy pod dużym obciążeniem.
Najczęściej zadawane pytania (FAQ)
Czy uszkodzone gniazdo USB-C w tym modelu zawsze oznacza konieczność wymiany całej płyty głównej?
Nie. W profesjonalnym serwisie wykonuje się precyzyjną wymianę samego złącza USB-C na poziomie komponentowym z wykorzystaniem lutowania mikroskopowego. Wymiana całej płyty głównej jest konieczna wyłącznie w skrajnych przypadkach, gdy doszło do rozległego wypalenia wewnętrznych warstw laminatu.
Dlaczego laptop wyłącza się nagle po kilku minutach od uruchomienia wymagającej aplikacji?
Najczęstszą przyczyną takiego zachowania jest zadziałanie zabezpieczenia termicznego procesora w wyniku skrajnego przegrzania układu. Zeschnięta pasta termoprzewodząca oraz zablokowany radiator uniemożliwiają skuteczne oddawanie ciepła, co zmusza płytę główną do natychmiastowego odcięcia zasilania w celu ratowania struktury krzemowej przed spaleniem.
Dioda zasilania miga trzy razy po podłączeniu ładowarki, ale komputer nie startuje. Co to oznacza?
Potrójne mignięcie diody zasilania jest sygnałem potwierdzającym fizyczne wykrycie podłączenia zasilacza przez układ KBC. Jeśli po naciśnięciu włącznika komputer nadal nie startuje, świadczy to zazwyczaj o zwarciu na jednej z głównych linii zasilających (np. linii 3.3V/5V lub szynie głównej), uszkodzeniu wsadu BIOS albo awarii samego mikrokontrolera zarządzającego płytą.
Czy po zalaniu klawiatury wystarczy wysuszyć laptopa, jeśli nadal działa normalnie?
Pozostawienie zalanego laptopa bez profesjonalnego czyszczenia i inspekcji jest bardzo ryzykowne. Wilgoć w połączeniu z napięciem z baterii wywołuje proces korozji elektrochemicznej, który postępuje powoli przez wiele dni lub tygodni. Płyn niszczy ścieżki i nóżki układów scalonych, co ostatecznie doprowadzi do nagłego, rozległego uszkodzenia płyty głównej w najmniej spodziewanym momencie.
