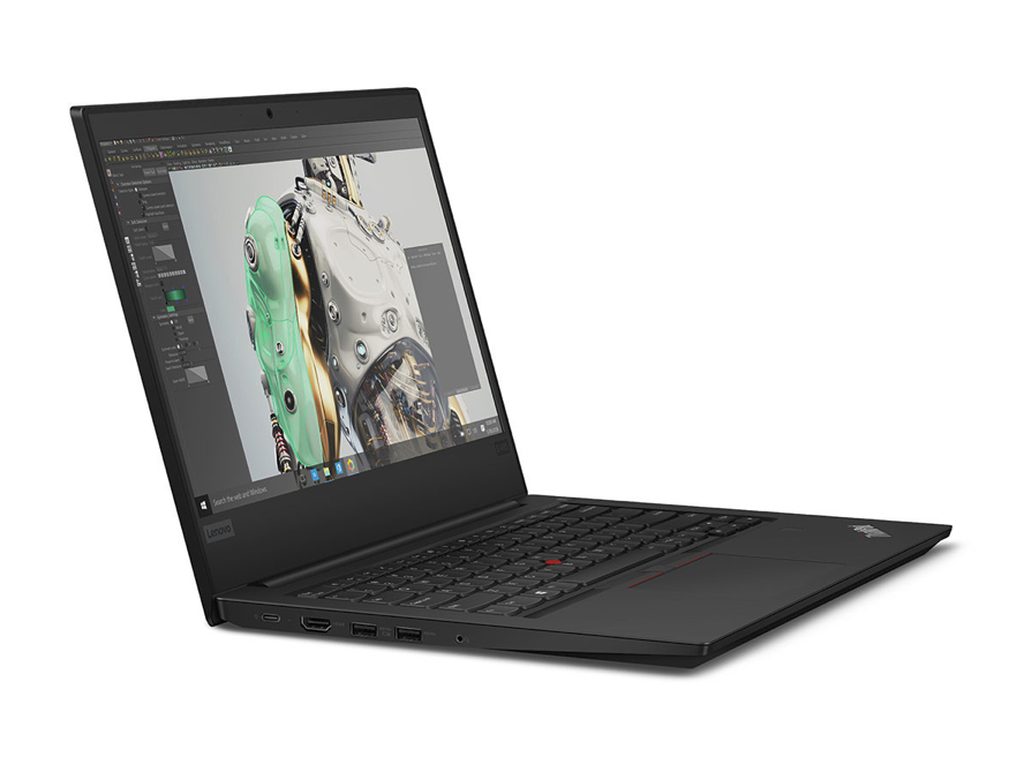

Lenovo ThinkPad E495 Laptop — opinie użytkowników o najczęstszych usterkach

Charakterystyka modelu Lenovo ThinkPad E495 i codzienne doświadczenia użytkowników

Model Lenovo ThinkPad E495 stanowił w momencie premiery i przez kolejne lata popularny wybór w segmencie komputerów biznesowych oraz biurowych. Jako konstrukcja oparta na platformie procesorowej zintegrowanej z układem graficznym, laptop ten łączył charakterystyczną ergonomię linii ThinkPad z przystępnym kompromisem konstrukcyjnym. Doświadczenia serwisowe oraz zgłoszenia napływające od użytkowników tego sprzętu pozwalają precyzyjnie wskazać newralgiczne punkty konstrukcji, które z biegiem czasu ulegają zużyciu lub awariom pod wpływem codziennej eksploatacji.

Choć seria E zachowuje klasyczny wygląd oraz rozpoznawalną klawiaturę z manipulatorem punktowym TrackPoint (czerwony punkt sterujący kursorem umieszczony między klawiszami), to w odróżnieniu od wyższych serii biznesowych zastosowano w niej inną architekturę zasilania, zmienione materiały obudowy oraz specyficzne rozwiązania w układzie chłodzenia. Poniższa analiza systematyzuje najczęściej powtarzające się usterki zgłaszane przez posiadaczy tego modelu, wyjaśnia ich przyczyny na poziomie elektronicznym i mechanicznym oraz przedstawia procedury profesjonalnej diagnostyki.

Problemy z zasilaniem i portem USB-C w ThinkPad E495

Jednym z najczęściej analizowanych problemów w modelu ThinkPad E495 jest niestabilne działanie lub całkowity brak reakcji na podłączenie ładowarki do gniazda USB-C (wielofunkcyjny port zasilająco-komunikacyjny). W tym modelu port ten odpowiada nie tylko za przesyłanie danych, ale przede wszystkim za dostarczanie energii do głównej linii zasilania płyty głównej w standardzie Power Delivery (protokół negocjacji napięcia i natężenia prądu ładowania).

Użytkownicy w swoich opiniach opisują następujące objawy powiązane z tym obszarem:

• Brak sygnalizacji diody ładowania przy gnieździe zasilania pomimo podłączenia sprawnego zasilacza.
• Konieczność manipulowania wtyczką pod określonym kątem, aby laptop zaczął pobierać prąd.
• Nagłe wyłączanie się komputera podczas pracy pod obciążeniem, gdy bateria nie jest w pełni naładowana.
• Komunikat w systemie operacyjnym informujący o podłączeniu wolnej ładowarki o niewystarczającej mocy.
• Całkowity brak reakcji na włącznik zasilania (laptop nie startuje, brak szumu wentylatora i podświetlenia).

W ujęciu konstrukcyjnym problem ten ma zazwyczaj dwa podłoża. Pierwszym z nich jest mechaniczne zmęczenie materiału lutowniczego pod gniazdem USB-C. Gniazdo zamontowane jest powierzchniowo bezpośrednio na laminacie płyty głównej (technologia montażu powierzchniowego SMT), co oznacza, że wszelkie naprężenia kabla zasilającego przenoszą się wprost na pady lutownicze (pola miedziane łączące element ze ścieżkami). Z czasem dochodzi do mikropęknięć w strukturze cyny, co skutkuje przerwaniem ciągłości obwodu.

Drugim, znacznie poważniejszym podłożem jest uszkodzenie układu kontrolera ładowania, zwanego potocznie układem KBC/EC (Embedded Controller — wyspecjalizowany mikrokontroler zarządzający zasilaniem, włącznikiem i klawiaturą) lub dedykowanego kontrolera Power Delivery. Skoki napięcia podczas podłączania nieoryginalnych zasilaczy czy uszkodzenia linii komunikacyjnych CC (Configuration Channel — linie rozpoznawania urządzeń w standardzie USB-C) prowadzą do zwarcia wewnątrz układu scalonego, co całkowicie blokuje start przetwornicy głównej.

Układ chłodzenia, dławienie termiczne i kultura pracy wentylatora

Kolejną grupą zgłoszeń, która regularnie pojawia się w opiniach użytkowników ThinkPad E495, jest spadek wydajności pod obciążeniem oraz głośna praca układu odprowadzania ciepła. Zjawisko to, określane w terminologii technicznej jako throttling termiczny (automatyczne obniżanie taktowania zegara procesora w celu ochrony przed przegrzaniem), bezpośrednio wpływa na komfort codziennego użytkowania.

W laptopie zastosowano konstrukcję chłodzenia składającą się z miedzianego ciepłowodu (rurka heatpipe wypełniona czynnikiem chłodniczym, przewodząca ciepło z procesora do radiatora) oraz pojedynczego wentylatora promieniowego. Z racji zwartej obudowy i obecności układu graficznego zintegrowanego w jednej strukturze krzemowej APU (Accelerated Processing Unit — połączenie rdzeni obliczeniowych i graficznych), wydzielanie ciepła jest skoncentrowane na niewielkiej powierzchni.

Przyczyny problemów termicznych w tym modelu obejmują:

• Degradację pasty termoprzewodzącej: Fabryczny materiał termoprzewodzący (substancja wypełniająca mikroszczeliny między rdzeniem procesora a radiatorem) po kilkunastu miesiącach intensywnej pracy traci swoje właściwości, twardnieje i tworzy barierę cieplną.
• Zanieczyszczenie lameli radiatora: Drobinki kurzu zbierają się po wewnętrznej stronie żeberek wylotowych, tworząc zwartą warstwę blokującą swobodny przepływ powietrza tłoczonego przez wentylator.
• Zużycie łożyska wentylatora: Objawia się terkotaniem, buczeniem lub metalicznym szelestem, co świadczy o utracie filmu olejowego w łożysku ślizgowym lub hydrostatycznym.
• Brak równomiernego docisku chłodzenia: Odkształcenia sprężyn dociskowych radiatora prowadzą do powstawania tzw. gorących punktów (ang. hot-spots) na krzemowym rdzeniu układu.

Matryca, zawiasy i sztywność konstrukcji obudowy

W opiniach dotyczących trwałości mechanicznej ThinkPad E495 pojawiają się wątki dotyczące działania zawiasów oraz stabilności mocowania ekranu. W odróżnieniu od wyższych modeli, w których stosowane są stopy magnezu (struktura rollcage), w serii E obudowa dolna oraz korpus wykonane są z tworzywa sztucznego wzmacnianego włóknem, a klapa matrycy z aluminium. To połączenie tworzy różnice w sztywności poszczególnych elementów.

W praktyce eksploatacyjnej obserwuje się:

• Wyłamywanie się mosiężnych tulei gwintowanych z plastikowych gniazd w palmreście (górna część obudowy zintegrowana z miejscem podparcia dłoni) w rejonie mocowania zawiasów.
• Zbyt duży opór mechaniczny w mechanizmie ciernym zawiasu (brak smarowania i gromadzenie się mikroskopijnych opiłków metalu), co przy otwieraniu pokrywy generuje nadmierną dźwignię wyłamującą elementy montażowe.
• Uszkodzenia taśmy sygnałowej eDP (embedded DisplayPort — wielożyłowy przewód przesyłający cyfrowy sygnał wideo i zasilanie podświetlenia do matrycy), objawiające się migotaniem obrazu, pionowymi pasami lub zanikiem podświetlenia przy poruszaniu klapą matrycy.

Błędy oprogramowania układowego UEFI/BIOS i problem z pamięcią operacyjną

Doświadczenia użytkowników wskazują również na usterki związane z inicjalizacją płyty głównej, które objawiają się włączaniem podświetlenia klawiatury i wentylatora przy jednoczesnym braku obrazu na ekranie (czarny ekran). W architekturze tego laptopa kluczową rolę odgrywa pamięć operacyjna RAM pracująca w trybie Dual Channel (dwukanałowa komunikacja procesora z modułami pamięci) oraz oprogramowanie układowe UEFI/BIOS (podstawowy system wejścia-wyjścia zapisany w pamięci nieulotnej Flash SPI).

Uszkodzenie zawartości kości pamięci Flash SPI na skutek nieudanej automatycznej aktualizacji systemu, nagłego odcięcia zasilania czy degradacji komórek krzemowych pamięci prowadzi do zatrzymania procedury POST (Power-On Self-Test — automatyczny test sprawności podzespołów wykonywany przy każdym uruchomieniu). Dodatkowo, utlenianie się styków w slotach SO-DIMM (gniazda montażowe modułów pamięci RAM) potrafi wywołać losowe zawieszanie się systemu operacyjnego lub błędy typu Blue Screen of Death (niebieski ekran błędu krytycznego systemu operacyjnego).

Profesjonalna diagnostyka i metody naprawy

Naprawa laptopa Lenovo ThinkPad E495 wymaga precyzyjnego podejścia opartego na pomiarach elektronicznych oraz wykorzystaniu specjalistycznej aparatury. Diagnoza poprzedza każdą naprawę, co pozwala wyeliminować przypadkową wymianę sprawnych modułów.

W procesie weryfikacji i usuwania usterek wykonujemy następujące procedury:

• Pomiary rezystancji i napięć na cewkach przetwornic: Za pomocą multimetru cyfrowego oraz oscyloskopu (urządzenie do graficznego przedstawiania przebiegów napięcia w czasie) sprawdzana jest obecność zwarć na głównych liniach zasilających: 3.3V, 5V, 1.8V, liniach zasilania pamięci RAM oraz sekcji zasilania procesora VCORE.
• Mikrolutowanie i wymiana portu USB-C: Uszkodzone złącze jest demontowane przy użyciu stacji lutowniczej na gorące powietrze (hot-air) z odpowiednim profilem termicznym, zapobiegającym delaminacji (rozwarstwieniu) wielowarstwowego laminatu płyty głównej. Nowe gniazdo montowane jest z zastosowaniem spoiwa o odpowiedniej elastyczności. Wymieniane są wyłącznie nowe części, co zapewnia trwałość połączenia.
• Programowanie pamięci Flash SPI: W przypadku uszkodzenia oprogramowania układowego, kość BIOS jest wylutowywana lub programowana bezpośrednio na płycie za pomocą programatora sprzętowego. Przygotowywany jest wsad z wyczyszczonym regionem ME/TXE (Management Engine — moduł zarządzania w strukturze mostka/procesora) oraz właściwym kluczem licencyjnym.
• Regeneracja układu chłodzenia: Procedura czyszczenia obejmuje ultradźwiękowe usuwanie zanieczyszczeń z radiatora, wymianę wentylatora w przypadku stwierdzenia luzów osiowych oraz aplikację past termoprzewodzących o wysokim współczynniku przewodzenia ciepła wraz z wymianą termopadów (elastyczne taśmy przewodzące ciepło z sekcji zasilania MOSFET na radiator).
• Odbudowa mocowań obudowy: Wyrwane gniazda zawiasów są regenerowane przy użyciu przemysłowych żywic chemo-utwardzalnych o podwyższonej odporności na ścinanie, co przywraca pierwotną sztywność kadłubka bez konieczności nieestetycznego skręcania obudowy na wylot. Regulacji podlega także siła docisku samego zawiasu.

Czego unikać podczas prób samodzielnej naprawy

Próby samodzielnego usuwania awarii w ThinkPad E495 bez odpowiedniego zaplecza warsztatowego i wiedzy z zakresu mikroelektroniki niosą ze sobą wysokie ryzyko pogłębienia uszkodzeń. Poniżej zestawiono najczęstsze błędy popełniane podczas niefachowych ingerencji:

• Dociskanie gniazda USB-C i stosowanie podkładek: Mechaniczne unieruchamianie wyłamanego gniazda obcymi przedmiotami prowadzi do zwarcia pinu zasilającego o wysokim napięciu z liniami sygnałowymi procesora, co skutkuje nieodwracalnym spaleniem mostka lub struktury krzemowej CPU.
• Lutowanie transformatorowe: Próby przylutowania gniazda zwykłą lutownicą transformatorową lub grotową bez regulacji temperatury niszczą delikatne ścieżki sygnałowe i powodują powstanie ładunków elektrostatycznych ESD (Electrostatic Discharge — wyładowanie elektrostatyczne niszczące układy scalone).
• Używanie klejów błyskawicznych typu cyjanoakryl: Klejenie wyrwanych zawiasów tego typu preparatami nie zapewnia odporności na obciążenia dynamiczne, a opary kleju tworzą biały, trudny do usunięcia nalot na podzespołach elektronicznych i matrycy.
• Niewłaściwa aplikacja pasty termoprzewodzącej: Nałożenie zbyt grubej warstwy lub zastosowanie pasty przewodzącej prąd (na bazie ciekłego metalu) na nieosłonięte elementy SMD (Surface Mounted Devices — drobne komponenty elektroniczne wokół rdzenia) wywołuje zwarcia i trwałe uszkodzenie płyty.
• Demontaż obudowy bez odłączenia baterii w BIOS: ThinkPady posiadają funkcję programowego odłączania baterii wewnętrznej w menu UEFI. Pominięcie tego kroku i manipulowanie metalowymi narzędziami wewnątrz włączonego w trybie czuwania laptopa prowadzi do natychmiastowego przepalenia bezpieczników podświetlenia matrycy.

Organizacja obsługi serwisowej

Wieloletnia praktyka serwisowa obejmująca ponad 20 lat doświadczenia oraz ponad 10 000 urządzeń poddanych naprawom pozwoliła na wypracowanie przejrzystego procesu obsługi. W przypadku zgłoszeń serwisowych na terenie Warszawy i okolic w promieniu 40 km serwisant realizuje dojazd do 1 godziny. Prace diagnostyczne i naprawcze mogą być realizowane bezpośrednio w miejscu użytkowania sprzętu lub w trybie door-to-door (odbiór laptopa przez kierowcę i dostarczenie go po wykonaniu procedur naprawczych).

Darmowa diagnoza dotyczy wyłącznie laptopa przekazanego w trybie door-to-door, gdzie po weryfikacji usterek przedstawiany jest plan techniczny. Sama naprawa z reguły nie przekracza 3 dni roboczych, a w przypadku podstawowych zabiegów konserwacyjnych, takich jak kompleksowe czyszczenie czy przyspieszanie działania systemu, czas ten wynosi do 24 godzin. Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter uszkodzenia pozwala na naprawę modułową na miejscu.

Na cały czas trwania naprawy zapewniany jest bezpłatny laptop zastępczy, wydawany bez kaucji i bez limitu czasowego, co pozwala zachować ciągłość pracy. Wszystkie przeprowadzone procedury objęte są gwarancją na okres do 12 miesięcy, a montowane komponenty to wyłącznie nowe części.

Najczęściej zadawane pytania (FAQ)

Czy gniazdo USB-C w ThinkPad E495 można wymienić bez wymiany całej płyty głównej?
Tak. Gniazdo zasilania USB-C jest elementem wymiennym w procesie precyzyjnego mikrolutowania SMT. Wymiana pojedynczego elementu jest standardową procedurą, która pozwala zachować oryginalną płytę główną i znacznie ograniczyć koszty w porównaniu z zakupem całego podzespołu.

Co oznacza, że laptop włącza się, świeci klawiatura, ale matryca pozostaje czarna?
Taki objaw wskazuje na zatrzymanie procedury startowej POST. Najczęstszą przyczyną w tym modelu jest uszkodzenie wsadu oprogramowania układowego BIOS/UEFI, nieprawidłowy kontakt modułu pamięci RAM w gnieździe SO-DIMM lub uszkodzenie sekcji zasilania procesora. Wymagana jest diagnostyka pomiarowa płyty głównej.

Jak często należy wymieniać pastę termoprzewodzącą w Lenovo ThinkPad E495?
Zaleca się przeprowadzanie pełnej konserwacji układu chłodzenia (wymiana pasty termoprzewodzącej, termopadów oraz czyszczenie radiatora z kurzu) co 12 do 18 miesięcy. W przypadku intensywnej pracy biurowej lub pracy w środowisku o podwyższonym zapyleniu, zabieg ten warto wykonywać raz w roku, aby uniknąć degradacji termicznej procesora.

Dlaczego obudowa w okolicy zawiasu zaczyna się rozchodzić przy otwieraniu pokrywy?
Jest to wynik zerwania mosiężnych tulei gwintowanych z plastikowych mocowań dolnej obudowy, spowodowany naturalnym wzrostem oporu w mechanizmie zawiasu. Problem wymaga rozebrania konstrukcji, poluzowania i nasmarowania zawiasów oraz chemicznej rekonstrukcji punktów mocowania w kadłubku.
