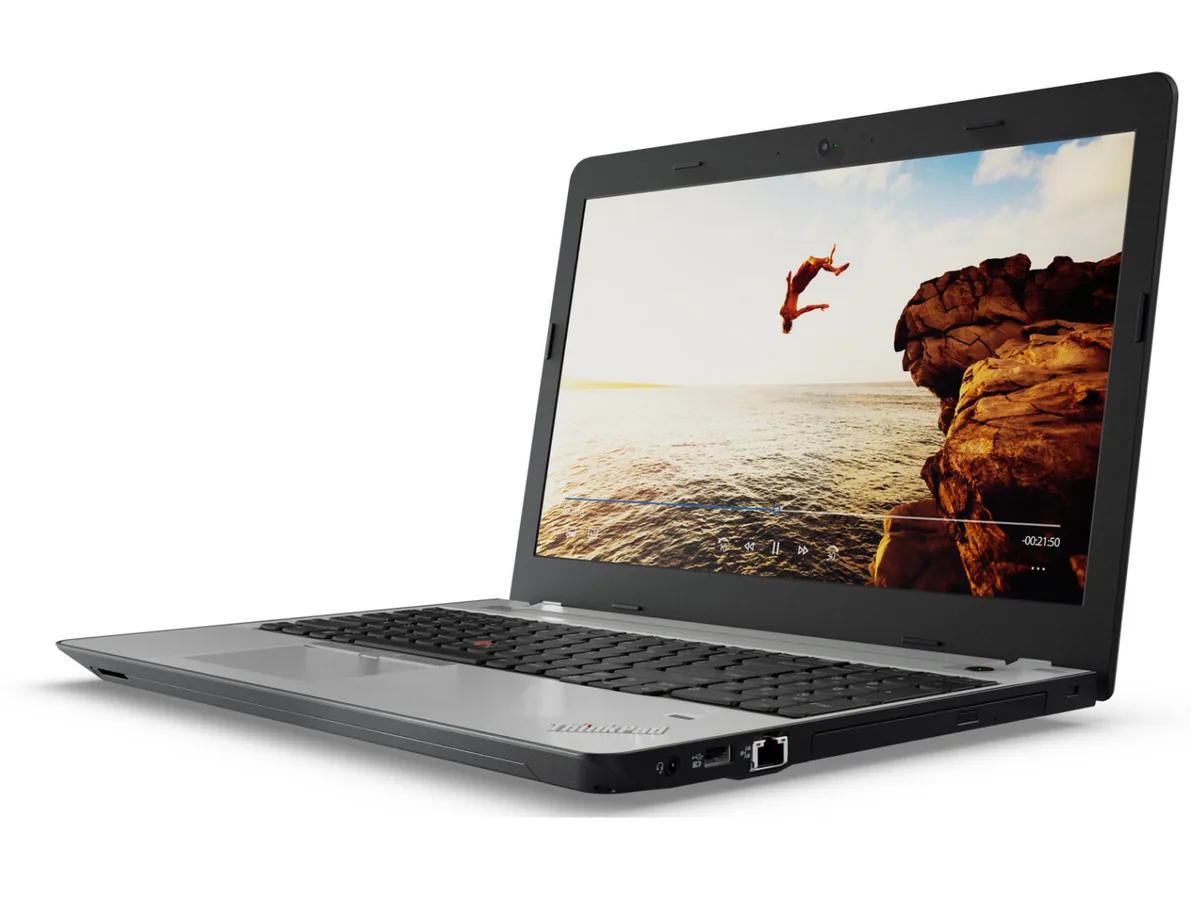

Lenovo ThinkPad E570 to popularny laptop z segmentu biznesowo-biurowego, ceniony za klasyczną ergonomię, obecność manipulatora TrackPoint oraz modularną konstrukcję ułatwiającą podstawową rozbudowę. Mimo solidnego rodowodu serii ThinkPad, model E570 posiada kilka charakterystycznych punktów konstrukcyjnych i elektronicznych, które po latach intensywnej eksploatacji ulegają zużyciu lub awariom. Prawidłowa identyfikacja symptomów pozwala na szybką reakcję i uniknięcie poważniejszych uszkodzeń płyty głównej czy konstrukcji mechanicznej obudowy.
Charakterystyczne objawy awarii w laptopie ThinkPad E570
Usterki w modelu Lenovo ThinkPad E570 manifestują się w różnorodny sposób, zależnie od tego, czy problem dotyczy sekcji zasilania, układu chłodzenia, toru wideo czy elementów mechanicznych. Do najczęściej obserwowanych objawów należą:
- Brak reakcji na przycisk włącznika — dioda zasilania nie świeci się, wentylator nie startuje, a komputer nie reaguje na podłączenie sprawnego zasilacza.
- Cykl restartów lub zacięcie na procedurze POST (Power-On Self-Test — wstępny test sprzętowy uruchamiany przez BIOS po włączeniu zasilania) — laptop uruchamia wentylator na wysokie obroty, po czym wyłącza się i próbuje wystartować ponownie bez wyświetlenia obrazu.
- Pojawienie się kodu dźwiękowego (tzw. beep codes lub sekwencje melodyczne aplikacji diagnostycznej Lenovo) — sygnalizującego błąd pamięci operacyjnej RAM lub uszkodzenie wsadu pamięci BIOS/UEFI.
- Wyłamywanie się obudowy w rejonie zawiasów — podczas otwierania i zamykania klapy matrycy dochodzi do rozchodzenia się dolnej części kadłubka, unoszenia ramki ekranu lub pękania palmrestu (górnej pokrywy z klawiaturą i touchpadem).
- Brak ładowania baterii mimo podłączonego kabla lub komunikat o nieobsługiwanym zasilaczu — często powiązany z fizycznym uszkodzeniem gniazda Slim Tip (prostokątne złącze zasilania z centralnym pinem sygnałowym).
- Przegrzewanie się i nagłe wyłączanie pod obciążeniem — głośna praca wentylatora, wysokie temperatury na obudowie i zjawisko thermal throttlingu (automatycznego obniżania taktowania procesora w celu redukcji temperatury).
- Brak podświetlenia matrycy lub artefakty graficzne — zniekształcenia obrazu, linie na ekranie lub całkowity brak obrazu przy jednoczesnej pracy diod sygnalizacyjnych.
Najczęstsze źródła problemów technicznych w ThinkPad E570
Złożoność konstrukcji laptopa ThinkPad E570 sprawia, że źródło awarii może leżeć zarówno w wyeksploatowanych komponentach półprzewodnikowych, jak i w naprężeniach mechanicznych. Poniżej przedstawiono szczegółowy przegląd najczęstszych przyczyn awarii w tym modelu.
Uszkodzenia mechaniczne prowadnic i mocowań zawiasów
W modelu E570 zawiasy są mocowane do metalowych tulei zatopionych w tworzywie sztucznym obudowy dolnej oraz klapy matrycy. Z biegiem czasu smar w zawiasach twardnieje, co zwiększa opór obrotu. Powstający moment siły podczas otwierania pokrywy wyrywa gwintowane tuleje z plastikowych gniazd. Nieleczona usterka prowadzi do uszkodzenia taśmy matrycy EDP (Embedded DisplayPort — cyfrowy interfejs przesyłania obrazu do ekranu), a nawet do zwarcia linii zasilania podświetlenia do masy, co skutkuje uszkodzeniem płyty głównej.
Awarie w głównej linii zasilania i sekcji ładowania
Główna linia zasilania (szyna zasilająca +19V/20V) jest narażona na zwarcia w obwodach przetwornic DC-DC (przetwornice prądu stałego obniżające napięcie zasilacza do wartości wymaganych przez procesor, pamięć i mostki). Uszkodzeniu ulegają tranzystory polowe typu MOSFET (tranzystory z izolowaną bramką stosowane jako klucze w sekcjach zasilania) oraz kondensatory ceramiczne MLCC (wielowarstwowe kondensatory ceramiczne filtrujące zakłócenia). Zwarcie kondensatora blokuje całą linię główną, przez co zabezpieczenie zwarciowe odcina zasilanie i laptop pozostaje całkowicie martwy.
Zużycie gniazda zasilania Slim Tip
Zastosowane w ThinkPad E570 gniazdo prostokątne posiada pin środkowy (tzw. pin ID/Signal), który służy do komunikacji zasilacza z kontrolerem KBC/EC (Embedded Controller — mikrokontroler zarządzający klawiaturą, zasilaniem i pracą przetwornic). Jeśli środkowy pin ulegnie wygięciu, odłamaniu lub pękną luty gniazda, kontroler nie rozpozna mocy zasilacza, co zablokuje ładowanie akumulatora lub uniemożliwi uruchomienie komputera.
Problemy z wsadami BIOS/UEFI i pamięcią SPI Flash
Nieudana aktualizacja oprogramowania układowego, nagły zanik zasilania lub degradacja komórek w strukturze kości pamięci SPI Flash prowadzi do uszkodzenia wsadu BIOS. W takiej sytuacji płyta główna inicjuje zasilanie, lecz procesor nie jest w stanie wykonać procedury startowej, co objawia się czarnym ekranem i brakiem reakcji na klawisze.
Awarie dedykowanych układów graficznych i procesorów hybrydowych
W konfiguracjach z dedykowaną kartą graficzną długotrwała praca przy podwyższonych temperaturach (wynikających z wyschniętej pasty termoprzewodzącej i zablokowanego kurzem radiatora) prowadzi do degradacji połączeń kulkowych BGA (Ball Grid Array — montaż powierzchniowy na siatce kulek lutowniczych) pod rdzeniem układu graficznego lub degradacji struktury krzemowej samego procesora GPU.
Procedura diagnostyczna i proces naprawy w niezależnym serwisie
Profesjonalna naprawa laptopa ThinkPad E570 wymaga precyzyjnego procesu analitycznego, który wyklucza zgadywanie i wymianę podzespołów na oślep. Nasze doświadczenie obejmujące ponad 20 lat pracy ze sprzętem komputerowym i ponad 10 000 urządzeń pozwala na realizację napraw na poziomie pojedynczych elementów elektronicznych (poziom Component Level Repair).
Weryfikacja elektroniczna płyty głównej
Diagnoza poprzedza każdą naprawę. W przypadku braku reakcji na włącznik proces rozpoczyna się od pomiarów rezystancji na głównych cewkach przetwornic względem masy, co pozwala na natychmiastowe wykrycie linii objętych zwarciem. Następnie wykonywane są pomiary:
- Poboru prądu w stanie spoczynku przy użyciu zasilacza laboratoryjnego z regulacją ograniczenia prądowego.
- Napięć pomocniczych ze stabilizatorów LDO (Low Dropout Regulator — stabilizator liniowy o niskim spadku napięcia) wytwarzających napięcia bazowe dla kontrolera KBC.
- Obecności sygnałów zegarowych z generatora kwarcowego RTC (Real-Time Clock — zegar czasu rzeczywistego).
- Sygnałów komunikacji magistrali SMBus/I2C pomiędzy kontrolerem ładowania a baterią.
Naprawa obwodów zasilania i mikrolutowanie
Po zlokalizowaniu uszkodzonego elementu następuje wymiana uszkodzonych tranzystorów MOSFET, kontrolerów PWM (modulatorów szerokości impulsów sterujących przetwornicami) lub kondensatorów. Prace lutownicze wykonywane są pod mikroskopem stereoskopowym z kontrolą profilu termicznego, co zapobiega przegrzaniu wielowarstwowego laminatu płyty głównej. Stosujemy wyłącznie nowe, starannie dobrane podzespoły elektroniczne, co gwarantuje stabilność pracy przetwornic.
Programowanie pamięci oprogramowania układowego
W przypadku uszkodzeń oprogramowania bazowego kość SPI Flash jest wylutowywana i programowana w programatorze sprzętowym dedykowanym czystym wsadem z prawidłowo skonfigurowanym regionem ME (Management Engine — podsystem zarządzania w procesorach). Zapewnia to poprawną inicjalizację sprzętową, eliminuje opóźnienia startu i zapobiega samoczynnemu wyłączaniu się laptopa po kilkunastu minutach pracy.
Regeneracja i rekonstrukcja mocowań obudowy
Wyłamane gniazda zawiasów naprawia się poprzez usunięcie zniszczonego tworzywa, chemiczną rekonstrukcję punktów kotwiczenia przy użyciu kompozytów strukturalnych oraz ponowne precyzyjne osadzenie mosiężnych tulei gwintowanych. Równolegle przeprowadzana jest regulacja siły docisku samych zawiasów, co zmniejsza naprężenia przenoszone na obudowę i zabezpiecza laptop przed ponownym pęknięciem.
Kompleksowa konserwacja układu odprowadzania ciepła
Układ chłodzenia w ThinkPad E570 przechodzi dokładne czyszczenie komory radiatora i wentylatora. Stare, skamieniałe materiały termoprzewodzące są usuwane przy użyciu alkoholu izopropylowego (IPA), a na rdzenie CPU i GPU nakładana jest nowa pasta o wysokiej przewodności cieplnej. Wymieniane są również termopady (elastyczne podkładki termoprzewodzące) na sekcji zasilania.
Czego unikać podczas prób samodzielnej naprawy
Próby samodzielnego usuwania awarii w modelu ThinkPad E570 bez specjalistycznego zaplecza pomiarowego i lutowniczego niosą ze sobą ryzyko nieodwracalnych uszkodzeń. Poniżej zestawiono najczęstsze błędy popełniane podczas niefachowych ingerencji:
- Klejenie zawiasów klejami cyjanoakrylowymi lub montażowymi — kleje te nie posiadają odpowiedniej wytrzymałości na ścinanie i rozrywanie, a ich rozlanie często trwale blokuje mechanizm zawiasu lub zalewa taśmy sygnałowe matrycy i gniazda płyty głównej.
- Podłączanie nieoryginalnych, uniwersalnych zasilaczy — zasilacze o niestabilnym napięciu wyjściowym lub nieprawidłowej rezystancji na pinie środkowym potrafią trwale uszkodzić kontroler KBC i układ ładowarki baterii.
- Odpinanie taśm sygnałowych pod napięciem — odłączenie taśmy matrycy EDP bez uprzedniego fizycznego odpięcia baterii głównej prowadzi niemal zawsze do zwarcia linii zasilania podświetlenia (+20V) z liniami sygnałowymi procesora, co skutkuje trwałym zniszczeniem magistrali wideo w strukturze procesora.
- Stosowanie przewodzących past termoprzewodzących — nieumiejętna aplikacja past z domieszką metali lub ciekłego metalu na odsłonięte elementy SMD (elementy montowane powierzchniowo) wokół rdzenia krzemowego wywołuje zwarcia przy pierwszym uruchomieniu.
Organizacja obsługi serwisowej
Naprawy realizowane są w wygodnym modelu dojazdowym bez konieczności wychodzenia z domu lub biura. Na obszarze Warszawy oraz okolicznych miejscowości w promieniu 40 km serwisant lub kierowca dociera pod wskazany adres w czasie do 1 godziny. Prace serwisowe organizowane są w dwóch trybach:
- Wizyta serwisanta na miejscu — dedykowana diagnostyce programowej, konfiguracji środowiska, wymianie modułowych podzespołów (dysk, pamięć RAM, klawiatura) oraz czyszczeniu układu chłodzenia. Usługa dojazdu jest bezpłatna, a rozliczenie obejmuje wykonaną pracę specjalisty. Większość usterek tego typu usuwamy podczas pierwszej wizyty.
- Obsługa w trybie door-to-door — kierowca odbiera laptopa i przekazuje do diagnostyki laboratoryjnej wymagającej precyzyjnych pomiarów elektronicznych i mikrolutowania. W tym wariancie diagnoza jest bezpłatna. Jeśli naprawa z przyczyn technicznych nie zostanie przeprowadzona, klient nie ponosi kosztów diagnozy w trybie door-to-door.
Na cały czas trwania naprawy elektronicznej dostępny jest bezpłatny laptop zastępczy, wydawany bez kaucji i bez limitu czasowego, co pozwala zachować ciągłość pracy. Czas czyszczenia i podstawowej optymalizacji z reguły wynosi do 24 godzin, natomiast złożone naprawy elektroniczne płyty głównej zamykają się zazwyczaj w czasie nieprzekraczającym 3 dni. Na wykonane usługi oraz zainstalowane nowe podzespoły udzielana jest gwarancja na okres do 12 miesięcy. Rozliczenia realizowane są na podstawie faktury bez VAT.
Najczęściej zadawane pytania (FAQ)
Czy pęknięta obudowa przy zawiasie w ThinkPad E570 wymaga wymiany całego kadłubka na nowy?
W większości przypadków nie jest to konieczne. Stosowana metoda chemicznej rekonstrukcji mocowań gwintowanych pozwala na trwałe odtworzenie punktów podparcia zawiasu w oryginalnej obudowie. Po prawidłowym sklejeniu kompozytem konstrukcyjnym i regulacji oporu zawiasów wytrzymałość elementu jest porównywalna z nową częścią, co pozwala znacząco obniżyć koszt naprawy.
Laptop ThinkPad E570 nie włącza się, a dioda przy gnieździe zasilania miga trzy razy. Co to oznacza?
Trzykrotne mignięcie diody to standardowy sygnał kontrolera KBC informujący o podłączeniu źródła zasilania. Jeśli po tym sygnale laptop nie reaguje na włącznik, oznacza to najczęściej zablokowanie głównej przetwornicy przez zabezpieczenie przeciwzwarciowe, uszkodzenie wsadu BIOS lub brak któregoś z napięć pomocniczych w stanie czuwania (Standby). Konieczne jest przeprowadzenie pomiarów na płycie głównej.
Dlaczego po wymianie pasty termoprzewodzącej laptop nadal głośno pracuje?
Samo nałożenie nowej pasty bywa niewystarczające, jeśli nie wyczyszczono dokładnie ożebrowania radiatora z tzw. filcu kurzowego lub gdy doszło do rozszczelnienia ciepłowodu (heatpipe — miedziana rurka odprowadzająca ciepło z wykorzystaniem przemiany fazowej cieczy wewnątrz). W przypadku utraty gazu roboczego z ciepłowodu traci on zdolność przewodzenia temperatury, co wymusza wymianę całego modułu chłodzenia na nowy.
Czy po zalaniu ThinkPada E570 klawiatura z TrackPointem nadaje się do naprawy?
Klawiatury w serii ThinkPad mają konstrukcję wielowarstwowej folii zgrzewanej, co uniemożliwia ich skuteczne czyszczenie po zalaniu cieczami lepkimi lub kwasowymi. W przypadku zalania jedynym niezawodnym rozwiązaniem zapewniającym pełną funkcjonalność klawiszy i manipulatora TrackPoint jest montaż fabrycznie nowej klawiatury.
