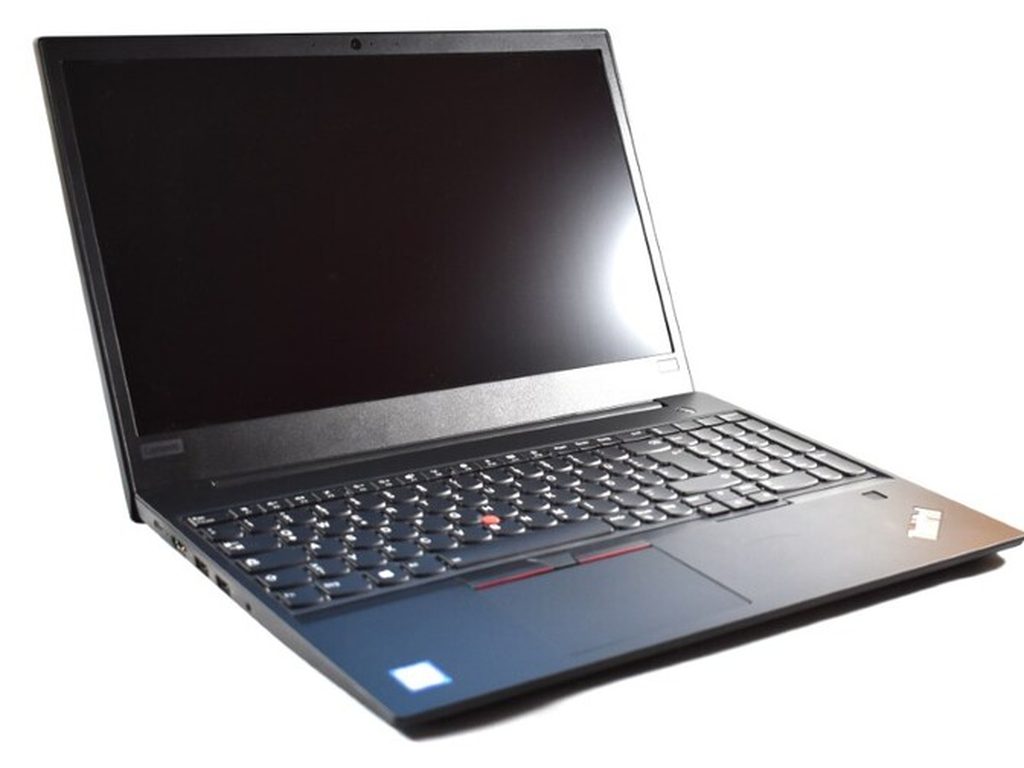

Model Lenovo ThinkPad E590 to popularna konstrukcja biznesowa, ceniona w środowiskach biurowych za wygodną klawiaturę, stonowaną stylistykę oraz przyzwoitą relację parametrów do kosztu zakupu. Choć seria ThinkPad uchodzi za synonim trwałości, wieloletnia eksploatacja tych jednostek w warunkach biurowych i mobilnych uwidoczniła specyficzne punkty podatności na awarie. Doświadczenie serwisowe obejmujące ponad 20 lat pracy z urządzeniami przenośnymi oraz ponad 10 000 urządzeń poddanych naprawom pozwala na usystematyzowanie najczęściej zgłaszanych przez użytkowników problemów technicznych związanych z tym konkretnym modelem.
Użytkownicy ThinkPada E590 w codziennej pracy spotykają się z usterkami o zróżnicowanym podłożu — od uszkodzeń mechanicznych elementów obudowy, poprzez degradację termiczną, aż po skomplikowane zwarcia na płycie głównej. Prawidłowe rozpoznanie źródła nieprawidłowości stanowi fundament skutecznej procedury serwisowej, eliminując ryzyko powierzchownych napraw, które nie usuwają pierwotnej przyczyny problemu.
Charakterystyczne symptomy i najczęstsze usterki zgłaszane w Lenovo ThinkPad E590
Wśród zgłoszeń dotyczących modelu ThinkPad E590 powtarza się kilka wyraźnych wzorców awarii. Pierwszą grupą są problemy z zasilaniem i ładowaniem akumulatora. Użytkownicy często sygnalizują, że komputer przestaje reagować na podłączenie zasilacza, przerywa proces ładowania przy poruszeniu przewodem lub całkowicie odmawia uruchomienia. W tym modelu gniazdo zasilania oparto na standardzie USB typu C, który jest wlutowany bezpośrednio w laminat płyty głównej (konstrukcja powierzchniowa SMD). Ciągłe naprężenia mechaniczne podczas pracy na kablu prowadzą do wyłamania wewnętrznych pinów lub mikropęknięć w punktach lutowniczych.
Drugim bardzo powszechnym problemem jest gwałtowny spadek wydajności połączony z głośną pracą układu chłodzenia. Zjawisko to wynika bezpośrednio ze zjawiska określanego jako throttling termiczny (automatyczne obniżanie taktowania zegara procesora w celu ochrony przed przegrzaniem). W modelach wyposażonych w dedykowany układ graficzny pojedynczy ciepłowód (miedziana rurka odprowadzająca ciepło) oraz mały radiator szybko ulegają zapchaniu drobinami kurzu, a fabryczna pasta termoprzewodząca po kilkunastu miesiącach ulega degradacji i wysycha, tracąc właściwości przewodzenia ciepła.
Kolejną kategorią są uszkodzenia mechaniczne konstrukcji nośnej. Pomimo wzmocnień konstrukcyjnych, ThinkPad E590 posiada kompozytową pokrywę dolną oraz palmrest (górną część obudowy zintegrowaną z podparciem nadgarstków), w których osadzone są mosiężne tuleje gwintowane zawiasów. Opór stawiany przez fabrycznie zatarte lub zbyt ciasno spasowane zawiasy ekranu prowadzi z czasem do wyrwania tulei z tworzywa sztucznego. Objawia się to rozchodzeniem obudowy w narożnikach przy otwieraniu pokrywy matrycy, a w skrajnych przypadkach pęknięciem ramki lub uszkodzeniem taśmy sygnałowej eDP (taśmy przesyłającej obraz z płyty głównej do matrycy).
Użytkownicy wskazują również na problemy z pracą urządzeń wejściowych oraz losowe restarty systemu. Zdarzają się sytuacje, w których klawiatura przestaje rejestrować wybrane znaki, a touchpad (płytka dotykowa) lub TrackPoint (czerwony manipulator punktowy umieszczony między klawiszami) wykazują niestabilne działanie. W wielu przypadkach źródłem tych nieprawidłowości są mikrozwarcia na liniach komunikacyjnych magistrali SMBus (szeregowej magistrali systemowej) lub korozja złącz powstała na skutek kondensacji wilgoci.
Przyczyny źródłowe awarii układów elektronicznych w ThinkPadzie E590
Aby zrozumieć naturę problemów z elektroniką w ThinkPadzie E590, konieczna jest analiza architektury płyty głównej. Większość problemów związanych z brakiem startu komputera wiąże się z uszkodzeniem obwodu kontrolera USB-PD (Power Delivery — zaawansowanego układu scalonego zarządzającego negocjacją napięć ładowania 5V, 9V, 15V oraz 20V). Skok napięcia w sieci energetycznej lub zastosowanie nieoryginalnego zasilacza o niestabilnej filtracji prowadzi do przebicia pierwszego klucza wejściowego MOSFET (tranzystora polowego sterującego przepływem prądu) i uszkodzenia sterownika przetwornicy głównej.
Warianty usterek obejmują również:
- Uszkodzenie pamięci SPI Flash (układu pamięci nieulotnej przechowującego wsad BIOS/UEFI) — objawia się świeceniem diody zasilania, brakiem obrazu na matrycy oraz brakiem reakcji na reset sprzętowy. Błędy sumy kontrolnej wsadu BIOS mogą powstać po nieudanej aktualizacji automatycznej z poziomu systemu operacyjnego.
- Zwarcie w linii zasilania pomocniczego 3.3V/5V generowanego przez przetwornicę czuwania (układ typu Step-Down generujący napięcia niezbędne do zasilania układu KBC przed włączeniem płyty).
- Awarię kontrolera wbudowanego KBC/EC (Embedded Controller — wyspecjalizowanego mikrokontrolera zarządzającego pracą klawiatury, włącznika, ładowania baterii i procedurą Power Sequence, czyli sekwencją startową zasilania).
- Pęknięcia kulek lutowniczych BGA (Ball Grid Array — połączeń lutowanych w postaci siatki mikroskopijnych kulek cynowych) pod mostkiem hybrydowym procesora PCH na skutek długotrwałych naprężeń termicznych i ugięć płyty głównej podczas przenoszenia laptopa za jeden róg.
Procedury diagnostyczne i metodyka naprawy w wyspecjalizowanym serwisie
Niezależny serwis laptopów podchodzi do każdego przypadku zgodnie ze ścisłą procedurą inżynieryjną, w której rzetelna diagnoza poprzedza właściwą naprawę. W przypadku urządzeń odbieranych przez kierowcę w trybie door-to-door, darmowa diagnoza pozwala precyzyjnie ustalić uszkodzony komponent przed podjęciem wiążących decyzji technicznych.
Proces weryfikacji płyty głównej rozpoczyna się od pomiarów rezystancji względem masy na wszystkich głównych cewkach przetwornic napięć (zasilanie procesora, pamięci RAM, mostka hybrydowego, układu graficznego oraz linii Always-On). Pomiary wykonywane są za pomocą precyzyjnego multimetru cyfrowego oraz mikroskopu stereoskopowego, co pozwala wykryć uszkodzone kondensatory ceramiczne MLCC (wielowarstwowe kondensatory ceramiczne podatne na pęknięcia termiczne i zwarcia).
W przypadku problemów z zasilaniem przeprowadzana jest próba zwarciowa z użyciem laboratoryjnego zasilacza prądu stałego oraz kamery termowizyjnej. Kamera w ułamku sekundy wskazuje element wykazujący nienaturalny wzrost temperatury pod wpływem przepływającego prądu zwarciowego. Gdy uszkodzeniu ulegnie gniazdo USB-C, naprawa polega na jego wylutowaniu przy użyciu stacji lutowniczej na gorące powietrze (Hot-Air) z zachowaniem bezpiecznego profilu temperaturowego, regeneracji ewentualnie zerwanych pól lutowniczych (padów) oraz precyzyjnym wlutowaniu nowego, oryginalnego złącza.
Wymiana uszkodzonych układów scalonych, takich jak kontroler KBC czy tranzystory przetwornic, realizowana jest przy wykorzystaniu chemii lutowniczej o wysokiej czystości oraz spoiwa o odpowiedniej charakterystyce termicznej. Stosowane są wyłącznie nowe komponenty, co wyklucza ryzyko montażu elementów wyeksploatowanych. Po zakończonej naprawie elektronicznej układ chłodzenia poddawany jest pełnej regeneracji — stary materiał termoprzewodzący jest usuwany przy użyciu alkoholu izopropylowego (IPA), nakładana jest pasta o wysokim współczynniku przewodzenia ciepła oraz nowe termopady (elastyczne taśmy termoprzewodzące) na sekcję zasilania VRM.
Na zakończenie laptop przechodzi rygorystyczne testy obciążeniowe w dedykowanym środowisku diagnostycznym, monitorujące stabilność napięć pod pełnym obciążeniem syntetycznym CPU i GPU oraz integralność pamięci operacyjnej RAM. Czas standardowej naprawy z reguły nie przekracza 3 dni, natomiast profilaktyczne czyszczenie i przyspieszanie realizowane jest w czasie do 24 godzin. Na wykonane prace udzielana jest gwarancja do 12 miesięcy. Na czas trwania procedury serwisowej dostępny jest bezpłatny laptop zastępczy, wydawany bez kaucji i limitu czasowego.
Czego unikać podczas prób samodzielnej naprawy
Użytkownicy podejmujący próby samodzielnego usunięcia usterek w modelu ThinkPad E590 często popełniają błędy, które znacząco podnoszą skalę uszkodzeń i utrudniają późniejszą naprawę serwisową. Najczęstszym błędem jest próba mechanicznego doginania styków w wyrobionym porcie USB-C przy pomocy igieł lub pęset. Takie działanie niemal natychmiast prowadzi do zwarcia linii zasilania 20V (VBUS) z liniami sygnałowymi danych procesora (D+/D-), co skutkuje nieodwracalnym przebiciem struktury krzemowej procesora.
Równie niebezpieczne jest klejenie pękniętych mocowań zawiasów za pomocą szybkoschnących klejów cyjanoakrylowych. Klej zalewa mechanizm obrotowy zawiasu, unieruchamiając go całkowicie, a opary chemiczne niszczą strukturę tworzywa obudowy i zanieczyszczają matrycę. Prawidłowa naprawa wymaga odtworzenia gniazd gwintowanych za pomocą żywic chemoutwardzalnych o odpowiedniej elastyczności oraz regulacji siły docisku zawiasów.
Podczas samodzielnej konserwacji układu chłodzenia częstym błędem jest odpinanie i wpinanie taśm sygnałowych (np. taśmy matrycy lub klawiatury) przy podłączonym akumulatorze. Płyta główna ThinkPada E590 stale utrzymuje napięcie pomocnicze na złączu matrycy, a krzywe wpięcie taśmy powoduje zwarcie linii zasilania podświetlenia LED (ok. 19-20V) do linii cyfrowej procesora, niszcząc układ graficzny lub płytę główną.
Najczęściej zadawane pytania (FAQ)
Czy gniazdo USB-C w ThinkPadzie E590 można wymienić bez konieczności zakupu nowej płyty głównej?
Tak, gniazdo USB-C jest elementem wymiennym na poziomie komponentowym. Wymaga to specjalistycznego rozlutowania i montażu mikroskopowego z użyciem stacji lutowniczej, co w pełni przywraca sprawność płyty głównej bez konieczności ponoszenia kosztu zakupu całego podzespołu.
Dlaczego ThinkPad E590 gwałtownie zwalnia podczas ładowania baterii?
Zjawisko to wynika zazwyczaj z przegrzewania się układu scalonego chargera (sterownika ładowania baterii) lub przetwornicy wejściowej na płycie głównej. W połączeniu z zabrudzonym układem chłodzenia, system wymusza najniższy stan energetyczny procesora, aby zredukować pobór prądu i emisję ciepła. Konieczna jest wówczas diagnostyka obwodów zasilania oraz konserwacja termiczna.
Jakie objawy świadczą o uszkodzeniu zawiasów w tym modelu?
Pierwszym symptomem jest wyczuwalny luz pokrywy ekranu, trzeszczenie podczas otwierania oraz unoszenie się narożników obudowy w okolicy klawiszy funkcyjnych. Wczesna interwencja pozwala na zregenerowanie mocowań zanim pęknie dolna obudowa lub uszkodzeniu ulegnie taśma matrycy.
Jak przebiega obsługa zgłoszenia w przypadku serwisu dojazdowego?
Dojazd realizowany jest do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km. W przypadku wizyty na miejscu większość usterek usuwamy podczas pierwszej wizyty, natomiast w sytuacjach wymagających zaawansowanych prac lutowniczych sprzęt jest odbierany przez kierowcę do obsługi laboratoryjnej z zachowaniem trybu door-to-door.
