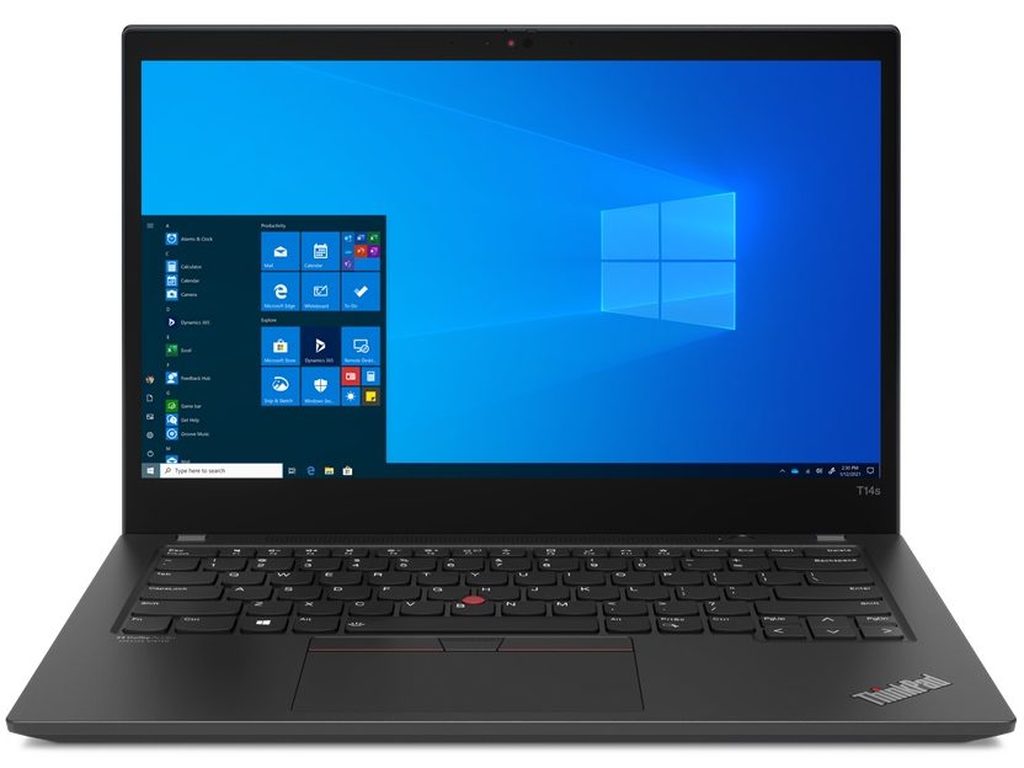

Lenovo ThinkPad T14s pierwszej generacji o kodzie fabrycznym 20UH001AUK to mobilna stacja robocza oparta na architekturze procesorów AMD. Konstrukcja z oznaczeniem "s" (ang. slim – wersja odchudzona i lżejsza od klasycznego modelu T14) charakteryzuje się gęstym upakowaniem podzespołów, zaawansowanym stopem magnezu i włókna węglowego w obudowie oraz wieloma komponentami zintegrowanymi bezpośrednio z płytą główną. W przypadku awarii sprzętowej lub mechanicznego uszkodzenia laptopa kluczowym wyzwaniem staje się właściwa identyfikacja podzespołów oraz weryfikacja ich dostępności na rynku części zamiennych. Wieloletnia eksploatacja urządzeń biznesowych sprawia, że popyt na oryginalne elementy eksploatacyjne i moduły naprawcze stale rośnie.
W niezależnym serwisie laptopów Lenovo regularnie realizowana jest obsługa urządzeń z serii ThinkPad T, w tym specyficznych wariantów konfiguracyjnych, takich jak 20UH001AUK. Zrozumienie architektury tego modelu, numeracji części producenta FRU (ang. Field Replaceable Unit – moduł wymieniany w warunkach serwisowych) oraz specyfiki rynku podzespołów pozwala na precyzyjne planowanie procedur naprawczych bez zbędnych przestojów w pracy urządzenia.
Specyfika konstrukcyjna ThinkPada T14s 20UH001AUK a zapotrzebowanie na części
Kod 20UH001AUK precyzyjnie definiuje konfigurację fabryczną jednostki, obejmującą określony typ matrycy, układ zasilania, układ chłodzenia oraz płytę główną z wbudowanym procesorem i pamięcią RAM. W odróżnieniu od standardowego modelu ThinkPad T14, wariant T14s posiada pamięć operacyjną LPDDR4x wlutowaną na stałe w strukturę płyty głównej (technologia BGA – ang. Ball Grid Array, montaż powierzchniowy za pomocą siatki kulek lutowniczych). Brak tradycyjnych gniazd SODIMM oznacza, że wszelkie awarie pamięci RAM lub chęć jej rozbudowy wymagają specjalistycznej naprawy na poziomie komponentów płyty głównej lub wymiany całego modułu płyty.
Pod względem dostępności podzespołów, model ten dzieli pewne elementy z innymi wariantami T14s Gen 1, jednak wiele podzespołów posiada unikalne numery katalogowe i nie może być stosowane zamiennie z wariantami opartymi na platformie Intel (kody zaczynające się od 20T0 lub 20T1). Różnice te dotyczą w szczególności:
- Układu chłodzenia: Radiator oraz wentylator (zespół rozpraszania ciepła) są ściśle dopasowane do geometrii rdzenia procesora AMD oraz rozmieszczenia sekcji zasilania VRM (ang. Voltage Regulator Module – moduł regulatora napięcia). Zastosowanie chłodzenia z wersji Intel jest konstrukcyjnie niemożliwe ze względu na inny rozstaw punktów montażowych.
- Płyty głównej: Laminat płyty głównej w wariancie AMD różni się rozmieszczeniem magistrali sygnałowych, zintegrowanego kontrolera graficznego oraz kontrolerów portów USB/DisplayPort.
- Baterii wewnętrznej: Model wykorzystuje litowo-polimerowy akumulator o pojemności fabrycznej 57 Wh, komunikujący się z płytą główną za pośrednictwem dedykowanego kontrolera BMS (ang. Battery Management System – układ zarządzania i monitorowania stanu ogniw).
- Modułów łączności: Karta sieci bezprzewodowej Wi-Fi w modelach AMD bywa zintegrowana lub osadzona w dedykowanym złączu M.2, wymagającym zgodności z wewnętrzną białą listą urządzeń w oprogramowaniu układowym UEFI/BIOS.
Status rynkowy i dostępność kluczowych grup części zamiennych
Dostępność części do ThinkPada T14s 20UH001AUK zależy od kategorii podzespołu. Dzięki dużej popularności serii ThinkPad na rynku korporacyjnym, większość elementów konstrukcyjnych i eksploatacyjnych jest stale wytwarzana przez certyfikowanych dostawców OEM (ang. Original Equipment Manufacturer – producent oryginalnego wyposażenia wytwarzający podzespoły na zlecenie marki).
Matryce LCD, taśmy sygnałowe i zawiasy
W modelu 20UH001AUK stosowane są 14-calowe panele IPS o rozdzielczości Full HD. Dostępność samych paneli LCD jest wysoka, jednak kluczowe znaczenie ma weryfikacja typu powłoki, jasności (np. 250, 300, 400 lub 500 nitów w wersjach z filtrem prywatności PrivacyGuard) oraz sposobu mocowania. W wersji T14s matryca osadzona jest w bardzo smukłej klapie wykonanej z kompozytu, co wymaga stosowania dedykowanych taśm montażowych i precyzyjnych taśm sygnałowych eDP (ang. embedded DisplayPort – cyfrowy interfejs przesyłania obrazu do ekranu wbudowanego). Zawiasy ekranu stanowią odrębne moduły ze stopu cynku i stali, a ich dostępność w stanie fabrycznie nowym jest stabilna.
Klawiatury, trackpointy i podparcia dłoni (palmrest)
Klawiatura w modelu T14s jest elementem zintegrowanym z górną częścią obudowy (tzw. palmrestem) lub montowanym od spodu za pomocą kilkudziesięciu mikro-wkrętów i zgrzewów z tworzywa sztucznego. Wariant 20UH001AUK posiada fabrycznie układ klawiszy UK (brytyjski układ QWERTY z pionowym klawiszem Enter). W przypadku konieczności wymiany klawiatury możliwy jest montaż fabrycznie nowego modułu w układzie UK lub konwersja na powszechnie stosowany w Polsce układ US/PL (ANSI – z podłużnym klawiszem Enter), co często wymaga jednoczesnej wymiany ramki klawiatury lub całego podparcia dłoni.
Gniazda zasilania i porty komunikacyjne USB-C / Thunderbolt
W ThinkPadzie T14s zasilanie oraz przesyłanie obrazu realizowane jest przez porty USB typu C ze wsparciem dla protokołu Power Delivery. Porty te są wlutowane bezpośrednio w laminat płyty głównej. Ze względu na ciągłe naprężenia mechaniczne gniazda USB-C ulegają naturalnemu zużyciu lub wyłamaniu. Nowe, fabryczne gniazda montażowe SMD (ang. Surface Mount Device – elementy montowane powierzchniowo) są powszechnie dostępne w wyspecjalizowanych hurtowniach komponentów elektronicznych, co umożliwia ich precyzyjną wymianę bez konieczności kosztownego zakupu całej płyty głównej.
Akumulatory i zasilacze sieciowe
Baterie litowo-jonowe i litowo-polimerowe podlegają degradacji chemicznej w miarę upływu cykli ładowania. Do modelu 20UH001AUK dostępne są wyłącznie nowe pakiety akumulatorowe wyposażone w fabrycznie zaprogramowane układy zabezpieczające, współpracujące z protokołem ładowania szybkiego Rapid Charge.
Procedura diagnostyczna i standard doboru podzespołów w serwisie
Każda procedura naprawcza w niezależnym serwisie laptopów Lenovo rozpoczyna się od szczegółowej weryfikacji sprzętowej. Przypadkowy dobór części na podstawie samych ogólnych parametrów (np. "ekran 14 cali do ThinkPada") prowadzi w nowoczesnych laptopach biznesowych do konfliktów sprzętowych, błędów magistrali I2C/SMBus lub problemów z zarządzaniem energią.
Proces serwisowy przebiega według ściśle określonych etapów:
- Weryfikacja numerów seryjnych i kodów FRU: Na podstawie numeru seryjnego urządzenia oraz fizycznej inspekcji uszkodzonego modułu odczytywany jest dedykowany numer części FRU. Pozwala to zamówić podzespół w stu procentach zgodny ze specyfikacją fabryczną danej rewizji płyty głównej.
- Kontrola parametrów elektrycznych i sygnałowych: Przed podjęciem decyzji o wymianie części serwisant przeprowadza pomiary oscyloskopem cyfrowym oraz multimetrem na liniach zasilających i magistralach komunikacyjnych, eliminując podejrzenie zwarć w układach pomocniczych.
- Montaż wyłącznie nowych komponentów: W procesie naprawczym wykorzystywane są wyłącznie nowe części zamienne, co gwarantuje pełną żywotność ogniw baterii, prawidłową jasność podświetlenia LED matryc oraz fabryczną kulturę pracy łożysk wentylatorów. Serwis nigdy nie stosuje podzespołów używanych lub pochodzących z demontażu wyeksploatowanych laptopów.
- Testy stabilności pod obciążeniem: Po zamontowaniu nowego elementu laptop przechodzi procedurę testową obejmującą testy termiczne (ang. thermal stress test), testy integralności pamięci i magistrali PCIe oraz weryfikację poprawności ładowania i rozładowywania akumulatora.
Na wszystkie zamontowane nowe części oraz wykonane usługi serwisowe udzielana jest gwarancja do 12 miesięcy.
Ryzyka związane z samodzielną wymianą części i stosowaniem zamienników niskiej jakości
Zwarta budowa modelu ThinkPad T14s sprawia, że próby samodzielnego demontażu i wymiany podzespołów wiążą się ze znacznym ryzykiem uszkodzenia delikatnych struktur elektronicznych. Do najczęstszych błędów i zagrożeń należą:
- Brak odłączenia baterii programowej w UEFI: ThinkPady posiadają funkcję odcięcia zasilania baterii wewnętrznej na czas serwisu (opcja Disable Built-in Battery w menu zasilania BIOS). Pominięcie tego kroku i manipulacja przy taśmie matrycy lub pamięciach powoduje natychmiastowe zwarcie linii zasilania podświetlenia (często o napięciu dochodzącym do 20 V) z liniami sygnałowymi procesora, prowadząc do nieodwracalnego uszkodzenia układu SoC (ang. System on a Chip – scalony układ wielofunkcyjny zawierający procesor i mostek).
- Niewłaściwy dobór matrycy LCD: Zamontowanie zamiennika o innej konfiguracji linii zasilających lub innym protokole sterowania jasnością (PWM vs DC Dimming) może skutkować brakiem regulacji jasności z poziomu klawiszy funkcyjnych, migotaniem obrazu lub całkowitym brakiem podświetlenia.
- Uszkodzenie gwintów i śrub w obudowie magnezowej: W modelu T14s zastosowano śruby o zróżnicowanej długości i skoku gwintu. Wkręcenie zbyt długiej śruby w niewłaściwe gniazdo prowadzi do przebicia zewnętrznej warstwy obudowy palmrestu lub uszkodzenia ścieżek na laminacie płyty głównej.
- Stosowanie nieoryginalnych baterii niskiej jakości: Tanie zamienniki akumulatorów często nie posiadają skalibrowanego układu BMS, co prowadzi do błędnych odczytów poziomu naładowania, nagłego wyłączania się laptopa pod obciążeniem, a w skrajnych przypadkach do puchnięcia ogniw i wygięcia touchpada.
Wsparcie serwisowe i organizacja naprawy
W przypadku konieczności wymiany uszkodzonych elementów w laptopie Lenovo ThinkPad T14s 20UH001AUK, naprawa realizowana jest w oparciu o model serwisowy z pełną obsługą logistyczną. Doświadczenie serwisu budowane przez ponad 20 lat oraz ponad 10 000 naprawionych urządzeń pozwala na szybką i trafną diagnostykę nawet nietypowych usterek sprzętowych.
Obsługa realizowana jest bezpośrednio u klienta lub w trybie transportowym: serwisant lub kierowca dociera pod wskazany adres na terenie Warszawy oraz okolicznych miejscowości w promieniu do 40 km, z czasem dojazdu do 1 godziny. W przypadku konieczności wykonania zaawansowanych prac lutowniczych na płycie głównej lub wymiany matrycy wymagającej kontrolowanych warunków bezpyłowych, sprzęt odbierany jest w trybie door-to-door. W tym wariancie wstępna diagnoza urządzenia jest w pełni bezpłatna, a jeśli naprawa z przyczyn technicznych okaże się niemożliwa, klient nie ponosi kosztów procedury weryfikacyjnej. Na cały czas trwania serwisu udostępniany jest bezpłatny laptop zastępczy, wydawany bez pobierania kaucji i bez narzucania limitu czasowego.
Czas realizacji standardowej wymiany podzespołów z reguły nie przekracza 3 dni, natomiast większość bieżących usterek mechanicznych lub programowych usuwana jest już podczas pierwszej wizyty serwisanta.
Najczęściej zadawane pytania (FAQ)
Czy w modelu ThinkPad T14s 20UH001AUK można dokupić i dołożyć dodatkową pamięć RAM?
Nie. W konstrukcji ThinkPad T14s (w przeciwieństwie do standardowego T14) cała pamięć operacyjna RAM jest fabrycznie wlutowana w płytę główną w układzie BGA. Nie ma fizycznego gniazda na dodatkowy moduł. Ewentualna zmiana ilości pamięci wymaga zaawansowanej wymiany kości pamięci w procesie lutowania BGA i rekonfiguracji rezystorów logicznych (tzw. strapping resistors) na płycie głównej.
Czym różni się płyta główna do wersji 20UH (AMD) od wersji 20T0/20T1 (Intel)?
Płyty te są całkowicie niekompatybilne pod względem fizycznym i elektrycznym. Różnią się układem sekcji zasilania, architekturą zintegrowanego kontrolera grafiki, rozstawem otworów montażowych układu chłodzenia oraz wyprowadzeniami portów magistrali Thunderbolt/USB. Dobór płyty głównej musi odbywać się ściśle według numeru FRU przypisanego do platformy AMD.
Co oznacza oznaczenie FRU na częściach do laptopów Lenovo?
FRU (ang. Field Replaceable Unit) to unikalny numer katalogowy producenta przypisany do konkretnego podzespołu lub jego certyfikowanego zamiennika. Identyfikacja części po numerze FRU daje gwarancję pełnej zgodności mechanicznej, elektrycznej oraz programowej z danym modelem laptopa ThinkPad.
Czy po uszkodzeniu jednego portu USB-C w ThinkPadzie T14s konieczna jest wymiana całej płyty głównej?
Nie ma takiej konieczności. W niezależnym serwisie uszkodzone mechanicznie lub elektrycznie gniazdo USB-C wylutowywane jest za pomocą stacji lutowniczej na gorące powietrze (ang. hot air), a w jego miejsce montowane jest fabrycznie nowe, oryginalne złącze SMD wraz z weryfikacją układu zabezpieczającego ESD (ang. Electrostatic Discharge – ochrona przed wyładowaniami elektrostatycznymi).
