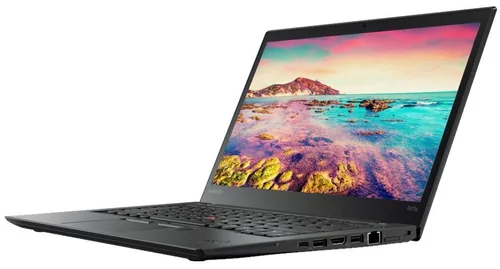

Model Lenovo ThinkPad T470 to jedna z najbardziej cenionych konstrukcji biznesowych z klasycznej linii T. Charakteryzuje się solidną obudową wykonaną z tworzyw wzmacnianych włóknem szklanym, obecnością systemu podwójnego zasilania Power Bridge oraz rozbudowanymi możliwościami rozbudowy. Mimo legendarnej trwałości serii ThinkPad, wieloletnia, intensywna eksploatacja w środowisku biurowym, w podróży czy przy pracy terenowej prowadzi do naturalnego zużycia komponentów oraz powstawania specyficznych usterek układowych i mechanicznych. Diagnoza poprzedza każdą procedurę serwisową, co pozwala na precyzyjne odróżnienie problemów z oprogramowaniem układowym od fizycznych uszkodzeń podzespołów.
Charakterystyka techniczna i typowe objawy awarii w modelu ThinkPad T470
Konstrukcja ThinkPad T470 łączy tradycyjne rozwiązania z nowoczesnymi portami przesyłu danych i zasilania. Z biegiem czasu w urządzeniach tych ujawniają się powtarzalne objawy nieprawidłowej pracy. Do najczęściej zgłaszanych symptomów należą:
- Brak reakcji na podłączenie ładowarki do portu USB typu C lub Thunderbolt 3, co uniemożliwia ładowanie wewnętrznego i zewnętrznego akumulatora.
- Całkowity brak reakcji na włącznik zasilania przy sprawnym zasilaczu, często powiązany z brakiem świecenia diody LED w logo ThinkPad na klapie matrycy.
- Nieprawidłowe przełączanie między baterią wewnętrzną (wbudowaną pod palmrestem) a baterią zewnętrzną (demontowalną z tyłu obudowy), powodujące nagłe wyłączanie się sprzętu przy odłączeniu zasilacza sieciowego.
- Zawieszanie się systemu operacyjnego lub pojawianie się błędów zatrzymania (tzw. Blue Screen of Death, błąd krytyczny jądra systemu) podczas poruszania komputerem lub podnoszenia go za jeden z rogów obudowy.
- Brak obrazu na matrycy wewnętrznej przy widocznej pracy wentylatora i świecących diodach funkcyjnych na klawiaturze.
- Podwyższona temperatura obudowy, ciągła praca układu chłodzenia na maksymalnych obrotach (zjawisko throttlingu termicznego, czyli wymuszonego obniżania taktowania procesora w celu uniknięcia przegrzania) oraz samoczynne wyłączanie się pod obciążeniem.
- Problemy z wykrywaniem nośników danych w złączu M.2 lub standardowej zatoce 2.5 cala.
Awaria kontrolera Thunderbolt i problem z ładowaniem przez USB-C
Jedną z najbardziej specyficznych i powszechnych usterek w generacji ThinkPad T470 jest uszkodzenie oprogramowania układowego układu kontrolera Thunderbolt 3 (układ scalony odpowiedzialny za obsługę szybkiej magistrali przesyłu danych, obrazu oraz protokołu zasilania Power Delivery). Fabryczny błąd w mikroprogramie sterownika powoduje nadmierną liczbę cykli zapisu do pamięci SPI Flash (nieulotnej pamięci przechowującej konfigurację układu), co po pewnym czasie prowadzi do degradacji komórek pamięci i zablokowania kontrolera.
W efekcie komputer przestaje reagować na podłączenie dedykowanego zasilacza przez port USB-C, nie negocjuje napięcia ładowania o wartości 20V i pozostaje na domyślnym, bezpiecznym napięciu 5V, co uniemożliwia naładowanie ogniw. W skrajnych przypadkach dochodzi do zwarcia w głównej linii zasilania (główna magistrala napięciowa płyty głównej rozprowadzająca prąd do przetwornic pomocniczych) lub uszkodzenia układu KBC (Embedded Controller, układ zarządzający klawiaturą, włącznikiem, zasilaniem oraz komunikacją z bateriami). W naszym procesie serwisowym wykonujemy bezpośrednie programowanie pamięci kontrolera w programatorze sprzętowym lub wymieniamy uszkodzony układ scalony wraz z wgraniem zaktualizowanego, wolnego od wad wsadu pamięci.
Problemy z systemem podwójnej baterii Power Bridge i układem ładowania
Technologia Power Bridge zastosowana w ThinkPad T470 opiera się na dwóch niezależnych akumulatorach: 3-komorowej baterii wewnętrznej zamontowanej wewnątrz korpusu oraz baterii zewnętrznej wymiennej bez konieczności wyłączania systemu (funkcja Hot Swap). Prawidłowym zarządzaniem procesem ładowania i rozładowywania steruje dedykowany układ scalony ładowarki (charger IC) wraz z kontrolerem KBC.
Częstym problemem jest sytuacja, w której jedna z baterii ulega zablokowaniu przez wewnętrzny sterownik BMS (Battery Management System, układ elektroniczny monitorujący stan ogniw, ich napięcie i temperaturę). Dzieje się tak przy głębokim rozładowaniu poniżej progu bezpieczeństwa lub przy asymetrii napięć między poszczególnymi sekcjami ogniw. Diagnoza laboratoryjna pozwala sprawdzić, czy usterka leży po stronie samego pakietu ogniw, czy uszkodzeniu uległy klucze MOSFET (tranzystory polowe sterujące przepływem prądu między zasilaczem a poszczególnymi bateriami) na płycie głównej. W przypadku konieczności montażu nowych komponentów stosujemy wyłącznie nowe elementy, co gwarantuje pełną stabilność zasilania.
Pęknięcia lutów pod mostkiem i procesorem oraz uszkodzenia gniazda RAM
W ThinkPad T470 zastosowano procesory zintegrowane w obudowie BGA (układ scalony przylutowany bezpośrednio do laminatu płyty głównej za pomocą mikroskopijnych kulek cynowych). Choć konstrukcja wewnętrzna opiera się na magnezowym szkielecie Roll Cage, długotrwałe naprężenia mechaniczne — na przykład podczas przenoszenia otwartego laptopa jedną ręką za narożnik — mogą powodować mikropęknięcia połączeń lutowanych pod układem SOC (System on Chip, zintegrowana struktura procesora i mostka południowego).
Podobny problem dotyczy złączy pamięci operacyjnej DDR4 SODIMM. Objawia się to nagłym zamieraniem pracy systemu, zniekształceniami obrazu (artefakty graficzne) lub sygnałami dźwiękowymi BIOS informującymi o braku pamięci RAM podczas uruchamiania. Naprawa wymaga weryfikacji połączeń sygnałowych oraz wykonania procedury lutowania w kontrolowanym profilu termicznym na stacji lutowniczej BGA lub wymiany uszkodzonych mechanicznie gniazd rozszerzeń.
Procedura diagnostyczna i naprawcza w niezależnym serwisie
Prawidłowe usunięcie usterki w zaawansowanym laptopie biznesowym wymaga systemowego podejścia. Diagnostyka laboratoryjna i naprawa w naszym wykonaniu przebiega według ściśle określonego schematu technologicznego:
- Wstępna weryfikacja elektryczna: Pomiar rezystancji na głównych cewkach przetwornic napięć (linie 3.3V, 5V, 1.05V, zasilanie pamięci RAM oraz rdzenia procesora VCORE) w celu wykluczenia zwarć do masy.
- Analiza poboru prądu: Podłączenie płyty do zasilacza laboratoryjnego z regulacją prądową i analiza zachowania przetwornicy głównej przed i po wciśnięciu włącznika zasilania.
- Weryfikacja termowizyjna: Zastosowanie kamery termowizyjnej do lokalizacji grzejących się elementów, takich jak przebite kondensatory ceramiczne SMD, uszkodzone diody zabezpieczające czy zwarte układy scalone.
- Diagnostyka oprogramowania BIOS/UEFI: Sprawdzenie integralności kości pamięci Flash, weryfikacja sum kontrolnych wsadu oraz poprawności regionu ME (Management Engine, podsystem bezpieczeństwa i zarządzania procesora).
- Wymiana komponentów i lutowanie: Precyzyjna wymiana uszkodzonych elementów z wykorzystaniem mikroskopu stereoskopowego, stacji lutowniczych na gorące powietrze (hot-air) oraz mikro-lutownic grotowych.
- Konserwacja układu chłodzenia: Dokładne oczyszczenie radiatora, weryfikacja sprawności łożyska wentylatora oraz nałożenie nowej pasty termoprzewodzącej o wysokiej przewodności cieplnej. Przy standardowych zleceniach czyszczenie i przyspieszanie działania realizujemy w czasie do 24 godzin.
- Testy stabilności pod obciążeniem: Wielogodzinne testy syntetyczne pamięci RAM, nośników danych, układu zasilania oraz stabilności termicznej jednostki centralnej. Standardowy czas pełnej naprawy płyty głównej z reguły nie przekracza 3 dni.
Błędy popełniane podczas prób samodzielnej naprawy
Próby ingerencji w płytę główną ThinkPad T470 bez odpowiedniego zaplecza diagnostycznego i wiedzy technicznej niosą ze sobą wysokie ryzyko pogłębienia uszkodzeń. Do najczęstszych błędów należą:
- Brak odłączenia obu akumulatorów przed demontażem: W modelu T470 odpięcie baterii zewnętrznej nie pozbawia płyty zasilania, ponieważ bateria wewnętrzna stale zasila obwody czuwania (RTC oraz linie KBC). Próba odpinania taśmy matrycy eDP (Embedded DisplayPort) pod napięciem nieodwracalnie pali bezpiecznik podświetlenia, a często również sam procesor.
- Wgrywanie niesprawdzonych wsadów BIOS: Użycie nieodpowiednich plików binarnych z forów internetowych bez przepisania unikalnych danych DMI (informacje o numerze seryjnym, modelu i kluczach licencyjnych) oraz bez wyczyszczenia regionu ME prowadzi do opóźnionego startu laptopa, braku kontroli obrotów wentylatora lub całkowitej blokady rozruchu.
- Stosowanie niewłaściwych materiałów termoprzewodzących: Użycie zbyt grubej warstwy pasty lub niewłaściwych podkładek termicznych (termopadów) na sekcji zasilania powoduje brak prawidłowego docisku radiatora do rdzenia procesora, co skutkuje natychmiastowym przegrzewaniem się jednostki.
- Mechaniczne uszkodzenia gniazd taśmowych (ZIF): Niewłaściwe otwieranie delikatnych zapinek złączy klawiatury, touchpada czy czytnika linii papilarnych prowadzi do ich wyłamania, co uniemożliwia prawidłowy kontakt pinów.
Organizacja obsługi serwisowej i wsparcie
Dysponujemy doświadczeniem serwisu budowanym przez ponad 20 lat, w trakcie których zrealizowano z powodzeniem wykonane naprawy w liczbie ponad 10 000 urządzeń. Specjalizujemy się w naprawach sprzętu marki Lenovo, co przekłada się na znajomość architektury układowej i powtarzalnych wad poszczególnych platform.
Obsługa realizowana jest w wygodnym modelu dojazdowym. Oferujemy dojazd do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km, gdzie nasi specjaliści są dostępni w trybie 24/7. W przypadku prostszych usterek konfiguracji lub podstawowych prac konserwacyjnych większość usterek usuwamy podczas pierwszej wizyty. W sytuacji wymagającej zaawansowanej interwencji na poziomie mikrolutowania płyty głównej, sprzęt odbierany jest przez kierowcę w trybie door-to-door, gdzie diagnoza wariantu uszkodzenia w naszym zapleczu laboratoryjnym jest całkowicie darmowa (w przypadku braku możliwości usunięcia awarii w tym trybie obowiązuje zasada: nie naprawiliśmy — nie płacisz).
Na czas trwania bardziej złożonych prac serwisowych zapewniamy bezpłatny laptop zastępczy na cały czas naprawy, udostępniany bez kaucji i limitu czasowego, co pozwala zachować ciągłość pracy biurowej. Na wszystkie wykonane procedury lutownicze oraz zamontowane nowe komponenty udzielana jest gwarancja do 12 miesięcy. Dla firm oraz instytucji wystawiana jest faktura bez VAT.
Najczęściej zadawane pytania (FAQ)
Czy port USB-C w ThinkPad T470 można naprawić bez wymiany całej płyty głównej?
Tak, w przeważającej większości przypadków usterka wynika z uszkodzenia oprogramowania kontrolera Thunderbolt 3, awarii układu scalonego sterownika Power Delivery lub mechanicznego uszkodzenia samego złącza. Wymiana uszkodzonego komponentu oraz przeprogramowanie pamięci Flash przywraca pełną funkcjonalność portu bez konieczności kosztownego zakupu nowej płyty głównej.
Dlaczego laptop wyłącza się natychmiast po odpięciu zasilacza, mimo że wskaźnik pokazuje naładowanie obu baterii?
Objaw ten wskazuje na uszkodzenie kluczy tranzystorowych MOSFET odpowiedzialnych za automatyczne przełączanie źródła zasilania na płycie głównej lub usterkę układu kontrolera ładowania (charger IC). Uszkodzony element nie jest w stanie w ułamku sekundy przekazać obciążenia na linię akumulatora, co skutkuje przerwaniem zasilania szyny głównej.
Czy po awarii zasilania dane na dysku twardym ThinkPad T470 są bezpieczne?
W większości przypadków awaria układu zasilania, przetwornic czy kontrolera Thunderbolt nie uszkadza kontrolera nośnika danych M.2 NVMe ani dysku SSD 2.5 cala. Przed przystąpieniem do jakichkolwiek prac na płycie głównej dysk jest demontowany i zabezpieczany w warunkach ESD (ochrona przed wyładowaniami elektrostatycznymi), co gwarantuje pełne bezpieczeństwo danych.
Jakie są pierwsze objawy wskazujące na konieczność czyszczenia układu chłodzenia w tym modelu?
Głównymi sygnałami są: wyczuwalnie gorąca obudowa po lewej stronie urządzenia (w rejonie wylotu powietrza), głośna praca wentylatora nawet przy braku uruchomionych programów oraz spadek płynności działania aplikacji biurowych wywołany zabezpieczeniem termicznym procesora.
