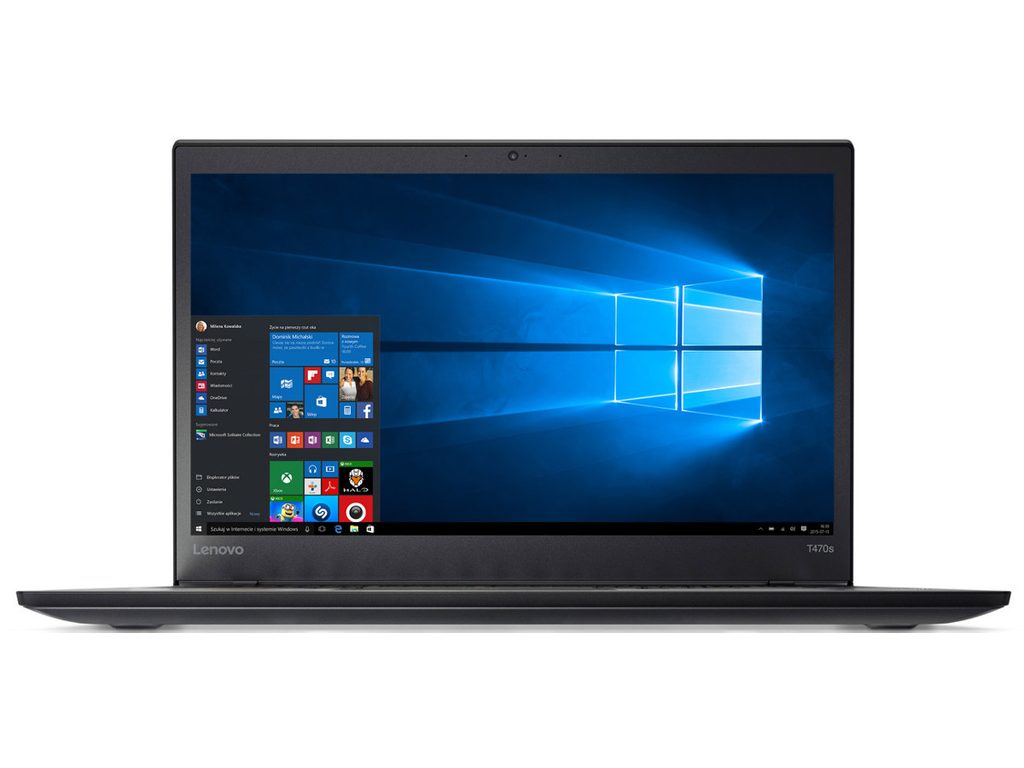

Eksploatacja modelu Lenovo ThinkPad T470s w środowisku korporacyjnym
Model Lenovo ThinkPad T470s w wariancie 20HF0012US stanowił przez lata podstawowy wybór w parkach maszynowych przedsiębiorstw, instytucji oraz biur projektowych. Smukła konstrukcja z magnezowo-aluminiowym korpusem, połączona z mobilnością i złączami dokującymi, sprawiła, że jednostki te były intensywnie eksploatowane w trybie stacjonarnym oraz w częstych podróżach służbowych. Wraz z upływem cyklu życia sprzętu, zarządzanie flotą takich komputerów wymaga systematycznego podejścia technicznego oraz wczesnego diagnozowania typowych problemów eksploatacyjnych. W strukturach korporacyjnych sprzęt ten nadal realizuje zadania administracyjne, analityczne i biurowe, jednak bez wdrożenia odpowiednich procedur serwisowych może generować przestoje w pracy personelu.
Eksploatacja floty opartej o tę platformę wiąże się ze specyficznymi wyzwaniami konstrukcyjnymi. Architektura tego laptopa różni się od standardowych konstrukcji z pojedynczym modułem zasilania czy jednolitym układem pamięci operacyjnej. Zrozumienie wewnętrznej budowy płyty głównej oraz układów peryferyjnych pozwala na optymalne zaplanowanie czynności konserwacyjnych i diagnostycznych, wydłużając żywotność urządzeń bez konieczności przedwczesnej wymiany całej bazy komputerowej w firmie.
Układ zasilania i specyfika systemu dwóch akumulatorów
Jedną z kluczowych cech konstrukcyjnych modelu ThinkPad T470s jest zastosowanie technologii podwójnego magazynu energii (system Power Bridge oparty o dwa niezależne pakiety litowo-jonowe: akumulator przedni oraz akumulator tylny). W miarę postępu cyklu ładowania dochodzi do nierównomiernej degradacji chemicznej obu ogniw, co staje się źródłem specyficznych objawów zgłaszanych przez pracowników:
- Asynchroniczne zużycie ogniw: Układ zarządzania energią rozładowuje w pierwszej kolejności jeden pakiet, a dopiero po osiągnięciu określonego progu przełącza się na drugi. Prowadzi to do sytuacji, w której jedna z baterii traci fabryczną pojemność znacznie szybciej, wywołując nagłe spadki wskaźnika naładowania lub niespodziewane wyłączenia komputera pod obciążeniem.
- Zjawisko puchnięcia pakietów (ang. battery swelling): W warunkach permanentnego podłączenia do stacji dokującej i podwyższonej temperatury, wewnątrz zużytych ogniw dochodzi do gromadzenia się gazów. W płaskiej obudowie T470s napierający akumulator powoduje najczęściej zablokowanie mechanizmu kliku gładzika (touchpada), deformację dolnej pokrywy lub pęknięcia wewnętrznych mocowań.
- Błędy komunikacji po magistrali SMBus (magistrala zarządzania systemem): Uszkodzenie elektroniki sterującej wewnątrz baterii skutkuje komunikatem BIOS o nierozpoznanym źródle zasilania lub odmową ładowania pomimo sprawnego zasilacza.
Zarządzanie termiką i degradacja układu chłodzenia
Kompaktowe wymiary modelu T470s wymusiły zastosowanie gęsto użebrowanego radiatora miedzianego oraz wentylatora o cienkich łopatkach. W środowisku biurowym, gdzie komputery pracują często po kilkanaście godzin na dobę, układ odprowadzania ciepła ulega naturalnemu zanieczyszczeniu. Zjawisko to potęgowane jest przez proces degradacji materiałów termoprzewodzących.
Fabryczna pasta termoprzewodząca (substancja wypełniająca mikro-szczeliny między rdzeniem procesora a stopą radiatora) z biegiem lat ulega wysuszeniu i utracie elastyczności. Prowadzi to do gwałtownego wzrostu oporu cieplnego. W efekcie procesor bardzo szybko osiąga temperatury graniczne, co uruchamia mechanizm dławienia termicznego (ang. thermal throttling, czyli automatyczne obniżanie taktowania zegara CPU w celu ochrony krzemu przed przegrzaniem). Dla użytkownika końcowego objawia się to zauważalnym spowolnieniem pracy aplikacji arkuszy kalkulacyjnych, opóźnieniami podczas wideokonferencji oraz ciągłą, głośną pracą układu wentylacji.
Interfejsy Thunderbolt 3 oraz trwałość gniazd wejścia-wyjścia
Wariant T470s-20HF0012US wyposażony jest w uniwersalny kontroler Thunderbolt 3 zintegrowany ze złączem USB Typu C. W tej generacji laptopów zidentyfikowano problem przedwczesnego zużywania się pamięci SPI Flash przechowującej mikrokod kontrolera (tzw. firmware NVM). Błąd w fabrycznym oprogramowaniu układowym powodował nadmierną liczbę cykli zapisu do kości pamięci ROM, co po pewnym czasie doprowadzało do trwałego uszkodzenia układu.
Objawy uszkodzenia lub degradacji tego obwodu obejmują:
- Brak możliwości ładowania laptopa przez port USB-C.
- Brak wykrywania zewnętrznych monitorów podłączonych przez stacje dokujące lub przejściówki DisplayPort.
- Komunikaty systemu operacyjnego o awarii kontrolera magistrali Thunderbolt.
- Zawieszanie się procedury POST (ang. Power-On Self-Test, wstępnego testu podzespołów uruchamianego po włączeniu zasilania).
Drugim aspektem w intensywnie rotującej flocie są mechaniczne uszkodzenia gniazd zasilania Slim-Tip oraz portów USB-A. Wyłamania pinów sygnałowych czy pęknięcia języczków wewnątrz gniazd prowadzą do zwarć na liniach zasilających płyty głównej.
Konfiguracja pamięci operacyjnej i pamięci masowej
W płycie głównej ThinkPada T470s zastosowano rozwiązanie hybrydowe w zakresie pamięci RAM. Część pamięci jest wlutowana na stałe bezpośrednio w laminat płyty głównej (ang. on-board memory), natomiast do dyspozycji pozostaje jeden dodatkowy slot SO-DIMM (gniazdo rozszerzeń pamięci operacyjnej). W przypadku degradacji wlutowanych kości pamięci lub uszkodzenia kulek lutowniczych pod układami BGA, komputer może zgłaszać błędy kodem dźwiękowym BIOS lub generować niestabilność systemu (błędy typu Blue Screen of Death).
W obszarze pamięci masowej wykorzystywane są dyski półprzewodnikowe w standardzie M.2 NVMe. W urządzeniach pracujących pod stałym obciążeniem bazami danych czy szyfrowaniem dyskowym (np. BitLocker), nośniki te podlegają zużyciu komórek pamięci NAND Flash. Monitorowanie parametrów S.M.A.R.T. (systemu automatycznej weryfikacji i raportowania stanu dysku) jest nieodzowne, aby zapobiec nagłej utracie krytycznych danych firmowych.
Procedury diagnostyczne i metodyka naprawy w serwisie
W przypadku obsługi floty komputerów firmowych diagnostyka sprzętowa musi opierać się na powtarzalnych, standaryzowanych procedurach pomiarowych. Naprawiamy i weryfikujemy urządzenia z wykorzystaniem profesjonalnego zaplecza pomiarowo-lutowniczego, koncentrując się na precyzyjnej lokalizacji źródła awarii.
Proces weryfikacji i naprawy obejmuje następujące kroki technologiczne:
- Pomiary oscyloskopowe i multimetrem na głównych liniach zasilania: Weryfikacja przetwornic napięć pomocniczych (głównych linii zasilających 3.3V, 5V, szyn zasilania pamięci RAM oraz sekcji VCore zasilającej procesor) pod kątem zwarć, tętnień napięcia oraz obecności prawidłowych sygnałów sterujących z układu KBC (ang. Keyboard Controller / Embedded Controller, mikrokontrolera zarządzającego startem płyty i klawiaturą).
- Programowanie i odbudowa wsadów SPI: W przypadku awarii kontrolera Thunderbolt lub uszkodzenia głównego oprogramowania BIOS/UEFI przeprowadzamy bezpośrednie programowanie kości pamięci w programatorach zewnętrznych z wyczyszczeniem regionu ME (Intel Management Engine) i wgraniem stabilnej, zaktualizowanej wersji mikrokodu kontrolera NVM.
- Regeneracja układu odprowadzania ciepła: Demontaż modułu chłodzenia, ultradźwiękowe czyszczenie łopatek wentylatora i radiatora, sprawdzenie szczelności rurki cieplnej (ang. heatpipe) oraz aplikacja materiałów termoprzewodzących o wysokim współczynniku przewodzenia ciepła.
- Wymiana podzespołów eksploatacyjnych: W przypadku zużycia baterii montujemy wyłącznie nowe, certyfikowane pakiety ogniw, co przywraca pełną autonomię pracy mobilnej i eliminuje ryzyko mechanicznego uszkodzenia touchpada.
- Testy obciążeniowe i weryfikacja stabilności: Każde urządzenie po wykonaniu prac przechodzi wielogodzinne testy syntetyczne (obciążenie CPU, GPU, pamięci operacyjnej oraz testy cykli ładowania/rozładowania obu akumulatorów).
Błędy przy samodzielnych próbach obsługi serwisowej w firmie
Wewnętrzne działy wsparcia technicznego (Helpdesk) nierzadko podejmują próby doraźnych napraw, które przy specyfice ThinkPada T470s mogą prowadzić do pogłębienia usterki:
- Brak programowego odłączenia baterii wewnętrznej przed demontażem: ThinkPad T470s posiada funkcję wyłączenia wbudowanego akumulatora w menu BIOS (opcja Disable Built-in Battery). Otwarcie obudowy i manipulacja narzędziami metalowymi przy podłączonym pakiecie wewnętrznym prowadzi najczęściej do przypadkowego zwarcia linii zasilania matrycy z liniami sygnałowymi, co skutkuje natychmiastowym spaleniem bezpieczników SMD lub uszkodzeniem mostka w procesorze.
- Stosowanie niekompatybilnych zamienników akumulatorów: Użycie tanich baterii o niskiej jakości elektronice zabezpieczającej powoduje brak synchronizacji z kontrolerem ładowania, błędy odczytu stanu naładowania oraz ryzyko przegrzewania się ogniw.
- Niewłaściwy dobór grubości termopadów: Zastosowanie zbyt grubych podkładek termoprzewodzących (termopadów) na sekcji zasilania lub pamięciach uniemożliwia prawidłowy docisk stopy radiatora do rdzenia procesora, co wywołuje natychmiastowe przegrzewanie jednostki.
- Uszkodzenia mechaniczne taśm połączeniowych: Cienkie taśmy sygnałowe FFC/FPC (np. taśma touchpada, czytnika linii papilarnych, podświetlenia klawiatury) posiadają delikatne złącza ZIF, których wyłamanie wymaga skomplikowanej naprawy na poziomie laminatu.
Organizacja serwisu i obsługa flotowa
Dla przedsiębiorstw kluczowym czynnikiem jest minimalizacja czasu wyłączenia pracownika z obowiązków służbowych. W ramach obsługi flotowej zapewniamy sprawną logistykę opartą na bezpośrednim odbiorze sprzętu przez naszego kierowcę lub serwisanta. Na terenie Warszawy oraz w okolicznych miejscowościach w promieniu do 40 km czas dojazdu wynosi do 1 godziny od momentu przyjęcia zgłoszenia.
Darmowa diagnoza realizowana jest w trybie door-to-door, gdzie po odebraniu komputera trafia on do pełnej weryfikacji laboratoryjnej. W przypadku konieczności wykonania prac na miejscu u klienta, dojazd jest bezpłatny, a rozliczenie obejmuje wykonaną pracę serwisową. Większość standardowych usterek usuwamy podczas pierwszej wizyty, natomiast w przypadku prac wymagających naprawy laminatu płyty głównej czas realizacji z reguły nie przekracza 3 dni roboczych. Czyszczenie układu chłodzenia oraz optymalizacja termiczna realizowane są w czasie do 24 godzin. Na czas trwania procedur dostępny jest bezpłatny laptop zastępczy na cały okres naprawy, wydawany bez kaucji i bez limitu czasowego. Na wykonane usługi oraz zainstalowane nowe podzespoły udzielana jest gwarancja na okres do 12 miesięcy, a rozliczenie dokumentowane jest poprzez wystawienie faktury bez VAT.
Najczęściej zadawane pytania (FAQ)
Czy po wykryciu spuchniętej baterii wewnętrznej można tymczasowo użytkować laptop tylko na baterii zewnętrznej?
Tak, konstrukcja ThinkPada T470s pozwala na fizyczny demontaż uszkodzonego pakietu wewnętrznego i pracę wyłącznie na baterii wymiennej (tylnej) lub na samym zasilaczu sieciowym. Należy jednak niezwłocznie usunąć zdeformowany akumulator z wnętrza obudowy, aby zapobiec trwałemu wygięciu obudowy i uszkodzeniu gładzika.
Dlaczego laptop przestał ładować się przez port USB-C, mimo że zasilacz jest sprawny?
Najczęstszą przyczyną jest uszkodzenie pamięci mikrokodu kontrolera Thunderbolt 3 (problem degradacji oprogramowania układowego NVM) lub uszkodzenie bezpiecznika wejściowego w torze ładowania USB-PD. Wymaga to reprogramowania układu programatorem zewnętrznym lub naprawy sekcji zasilania na płycie głównej.
Czy w modelu T470s można wymienić całą pamięć RAM na nową o większej pojemności?
Pamięć RAM w tym modelu jest podzielona: część jest wlutowana na stałe w płytę główną (zazwyczaj 4 GB lub 8 GB), a do dyspozycji użytkownika pozostaje jedno gniazdo rozszerzeń SO-DIMM. Rozbudowa polega na instalacji odpowiedniego modułu w wolnym slocie. W przypadku awarii pamięci wlutowanej konieczna jest jej programowa lub sprzętowa dezaktywacja na poziomie płyty głównej.
Jakie objawy wskazują na konieczność wymiany pasty termoprzewodzącej i konserwacji chłodzenia?
Podstawowe objawy to ciągła praca wentylatora na maksymalnych obrotach, wysoka temperatura dolnej pokrywy laptopa, nagłe spadki płynności działania systemu pod obciążeniem oraz wyłączanie się komputera podczas intensywnych zadań obliczeniowych.
