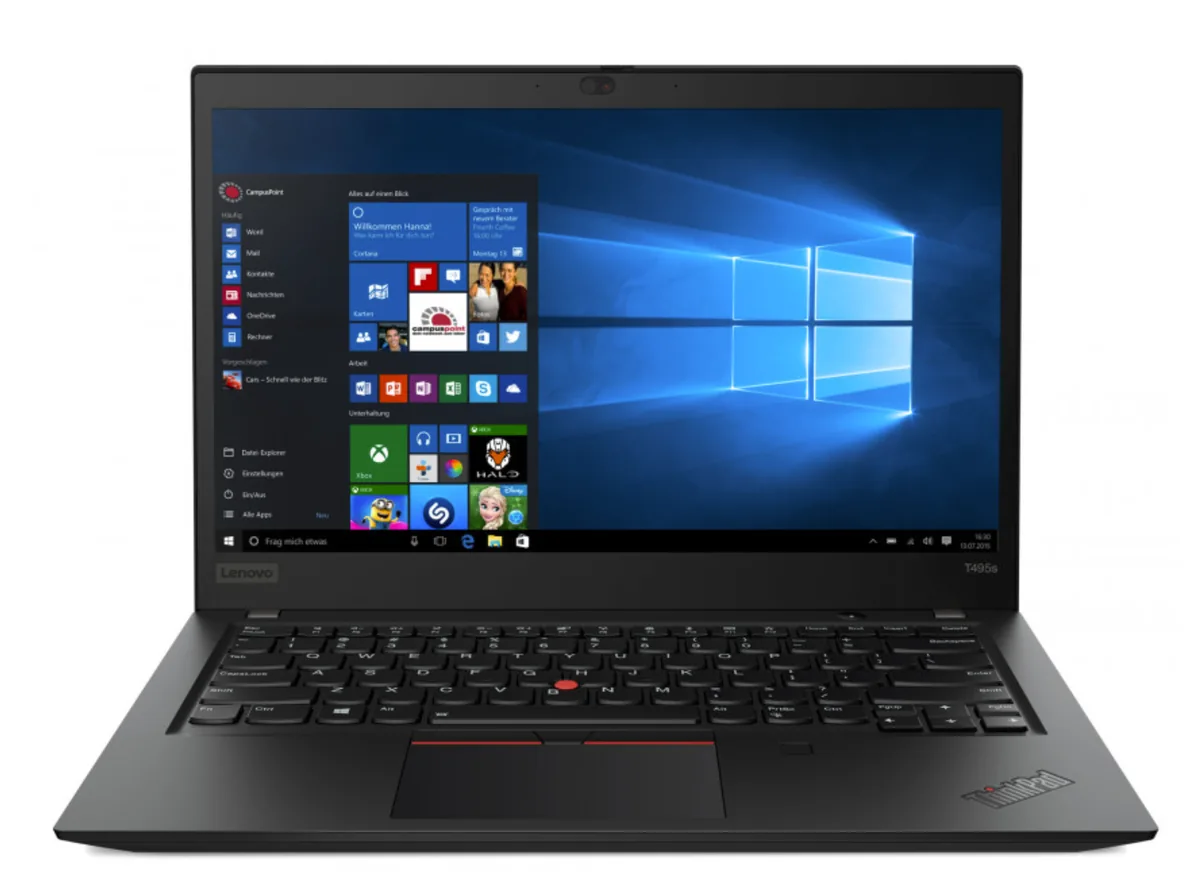

Lenovo ThinkPad T495s — typowe usterki i naprawa

Charakterystyka modelu Lenovo ThinkPad T495s i typowe objawy awarii

Lenovo ThinkPad T495s to lekki, mobilny ultrabook z segmentu biznesowego, oparty na procesorach AMD z wbudowanym układem graficznym. Ze względu na swoją smukłą konstrukcję, zwartą płytę główną oraz wysokie upakowanie elementów elektronicznych, urządzenie to podlega specyficznym obciążeniom termicznym i mechanicznym. W toku codziennej eksploatacji w warunkach biurowych i mobilnych użytkownicy spotykają się z różnorodnymi nieprawidłowościami w działaniu tego komputera. Diagnoza poprzedza każdą interwencję serwisową, a wczesne rozpoznanie objawów pozwala uniknąć poważniejszych uszkodzeń struktury laminatu.

Do najczęściej obserwowanych objawów awarii w modelu ThinkPad T495s należą:

• Brak reakcji na przycisk zasilania lub miganie diody zasilania bez uruchamiania procedury POST (Power-On Self-Test — wstępny test sprzętowy wykonywany przez płytę główną przed załadowaniem systemu operacyjnego).
• Problemy z ładowaniem baterii poprzez porty USB-C, w tym przerywanie ładowania przy poruszeniu wtykiem zasilacza lub całkowity brak detekcji ładowarki.
• Zawieszanie się systemu, nagłe restarty lub występowanie błędów typu BSOD (Blue Screen of Death — krytyczny błąd systemu operacyjnego powodujący zatrzymanie pracy komputera) pod obciążeniem procesora i grafiki.
• Przegrzewanie się obudowy w okolicy wylotu układu chłodzenia połączone z głośną, ciągłą pracą wentylatora lub zjawiskiem thermal throttlingu (automatyczne obniżanie taktowania zegara procesora w celu redukcji wydzielanego ciepła).
• Brak obrazu na matrycy wewnętrznej przy widocznym podświetleniu klawiatury i pracującym wentylatorze, bądź zanikanie podświetlenia ekranu przy zmianie kąta nachylenia pokrywy.
• Brak wykrywania wbudowanej kamery, mikrofonu lub modułu sieci bezprzewodowej Wi-Fi po wybudzeniu ze stanu uśpienia.

Przyczyny i warianty usterek sprzętowych w ThinkPad T495s

Występowanie usterek w tym modelu wynika zarówno ze specyfiki rozwiązań układowych, jak i z naturalnego zużycia komponentów narażonych na wysokie temperatury oraz naprężenia mechaniczne.

Uszkodzenia toru zasilania i kontrolera USB-C Power Delivery

Lenovo ThinkPad T495s jest zasilany wyłącznie za pośrednictwem gniazd USB typu C, które obsługują protokół Power Delivery (standard cyfrowego negocjowania napięcia i prądu ładowania pomiędzy zasilaczem a płytą główną). Częste podłączanie przewodu zasilającego pod kątem lub stosowanie nieoryginalnych ładowarek prowadzi do dwóch rodzajów awarii: mechanicznego wyłamania pinów wewnątrz gniazda bądź przepięcia w układzie scalonym kontrolera ładowania. W wyniku zwarcia na linii VBUS dochodzi do uszkodzenia tranzystorów MOSFET (polowych tranzystorów z izolowaną bramką, pełniących funkcję kluczy elektronicznych w sekcji zasilania) oraz głównego kontrolera zasilania, co całkowicie unieruchamia płytę główną.

Degradacja układu chłodzenia i pasty termoprzewodzącej

W tak smukłej konstrukcji jak ThinkPad T495s układ odprowadzania ciepła składa się ze spłaszczonego ciepłowodu (miedzianej rurki wypełnionej cieczą o niskiej temperaturze wrzenia) oraz miniaturowego wentylatora. Z biegiem czasu fabryczna pasta termoprzewodząca ulega wysuszeniu i traci właściwości przewodzenia ciepła, a radiator zostaje zablokowany przez zbity kurz. Wysoka temperatura pracy przyspiesza degradację połączeń lutowanych BGA (Ball Grid Array — typ obudowy układów scalonych lutowanych do płyty głównej za pomocą miniaturowych kulek cynowych) pod zintegrowanym procesorem AMD.

Uszkodzenia wsadu pamięci BIOS / UEFI

W modelach biznesowych ThinkPad stosowane są zaawansowane zabezpieczenia układowe oraz kontroler wbudowany EC (Embedded Controller — wyspecjalizowany mikrokontroler zarządzający zasilaniem, klawiaturą i ładowaniem). Przerwana aktualizacja oprogramowania układowego, niestabilne zasilanie podczas procedury flashowania lub uszkodzenie samej kości pamięci SPI Flash prowadzi do stanu, w którym płyta główna włącza diody sygnalizacyjne, lecz nie przekazuje sygnału inicjalizującego do ekranu.

Usterki taśmy matrycy eDP i zawiasów

Kompaktowe zawiasy w modelu T495s wymagają precyzyjnego osadzenia w magnezowo-aluminiowej konstrukcji korpusu. Zwiększony opór zawiasu wynikający z zatarcia mechanizmu powoduje nadmierny nacisk na prowadnice, w których przebiega taśma sygnałowa eDP (Embedded DisplayPort — cyfrowa magistrala przesyłająca dane obrazu do matrycy). Przetarcie pojedynczych linii sygnałowych lub linii zasilania podświetlenia skutkuje migotaniem obrazu, pionowymi pasami lub całkowitym brakiem podświetlenia ekranu.

Procedura diagnostyki i naprawy płyty głównej oraz podzespołów

W naszym serwisie proces naprawy opiera się na wieloetapowej diagnostyce pomiarowej z wykorzystaniem profesjonalnej aparatury pomiarowej i stacji lutowniczych. Wykorzystujemy ponad 20 lat doświadczenia w naprawie elektroniki precyzyjnej, co pozwala na skuteczne usuwanie awarii na poziomie komponentów (tzw. naprawy na poziomie elementarnym, bez konieczności kosztownej wymiany całej płyty głównej).

Etapy diagnostyki i naprawy obejmują:

• Wstępna weryfikacja poboru prądu: Płyta główna podłączana jest do zasilacza laboratoryjnego z regulacją prądową. Analiza poboru prądu w stanie czuwania (stan S5) oraz po próbie włączenia (stany S3 i S0) pozwala natychmiast określić, czy na płycie występuje zwarcie na głównej linii zasilania.
• Pomiary rezystancji i napięć na cewkach przetwornic: Za pomocą mikrowoltomierza i oscyloskopu sprawdzana jest obecność napięć ze wszystkich głównych przetwornic impulsowych (zasilanie pamięci RAM, kontrolera EC, sekcji procesora). W przypadku wykrycia anomalii stosowana jest próba zwarciowa z wykorzystaniem kamery termowizyjnej, która bezbłędnie wskazuje nagrzewający się, uszkodzony kondensator ceramiczny MLCC lub tranzystor.
• Naprawa toru USB-C i lutowanie BGA: Wymiana uszkodzonych gniazd USB-C oraz układów sterujących realizowana jest za pomocą stacji lutowniczych na gorące powietrze (hot-air) oraz spoiw o odpowiedniej temperaturze topnienia. Do naprawy stosowane są wyłącznie nowe, fabrycznie wyprodukowane elementy elektroniczne.
• Programowanie pamięci UEFI/EC: W przypadku uszkodzenia oprogramowania układowego kość pamięci jest wylutowywana lub programowana bezpośrednio na płycie za pomocą programatora programów scalonych. Wgrywany jest czysty wsad fabryczny z odtworzonymi unikalnymi numerami seryjnymi i konfiguracją kluczy bezpieczeństwa.
• Regeneracja układu chłodzenia: Wentylator jest demontowany, oczyszczany ultradźwiękowo z osadów i sprawdzany pod kątem bicia osiowego łożyska. Na rdzeń procesora nakładana jest pasta termoprzewodząca o wysokim współczynniku przewodzenia ciepła oraz nowe termopady (elastyczne taśmy przewodzące ciepło) na sekcję zasilania.
• Testy stabilności pod obciążeniem: Po złożeniu urządzenie poddawane jest wielogodzinnym testom syntetycznym weryfikującym stabilność pracy pamięci RAM, obciążenie termiczne procesora oraz poprawność komunikacji magistral systemowych.

Czas standardowej naprawy z reguły nie przekracza 3 dni roboczych, natomiast podstawowe prace konserwacyjne, czyszczenie układu chłodzenia i optymalizacja działania realizowane są w czasie do 24 godzin. Na wykonane prace udzielana jest gwarancja do 12 miesięcy. Oferujemy także bezpłatny laptop zastępczy na cały czas trwania naprawy, wydawany bez konieczności wpłaty kaucji i bez ograniczeń czasowych.

Co warto wiedzieć i jakich błędów unikać przy samodzielnych próbach naprawy

Konstrukcja ThinkPad T495s różni się znacząco od starszych, modułowych modeli z serii T. Brak odpowiedniej wiedzy technicznej i narzędzi podczas prób samodzielnej naprawy często prowadzi do powiększenia zakresu uszkodzeń:

• Niezamierzone zwarcia przy odłączaniu baterii: W modelu T495s bateria jest zabudowana wewnątrz obudowy. Przed przystąpieniem do jakichkolwiek prac wewnątrz komputera należy bezwzględnie wyłączyć wewnętrzną baterię w menu konfiguracyjnym UEFI (funkcja Disable Built-in Battery) lub fizycznie odpiąć jej złącze. Odpinanie taśmy matrycy lub pamięci RAM przy podłączonej baterii niemal zawsze kończy się natychmiastowym spaleniem bezpiecznika podświetlenia lub mostka hybrydowego w procesorze.
• Używanie niewłaściwych wkrętaków: Śruby mocujące dolną pokrywę są śrubami niewypadającymi (zabezpieczonymi przed zgubieniem). Próba ich siłowego wykręcenia niszczy gwinty w magnezowym korpusie. Z kolei użycie podważaków metalowych zamiast nylonowych powoduje wyszczerbienie krawędzi obudowy i ryzyko uszkodzenia ścieżek sygnałowych na krawędzi płyty głównej.
• Niewłaściwa aplikacja materiałów termoprzewodzących: Rdzeń procesora w T495s nie posiada metalowej osłony (jest to tzw. goły krzem). Użycie nadmiernej siły przy dokręcaniu radiatora może doprowadzić do ukruszenia krawędzi rdzenia, co bezpowrotnie niszczy procesor. Niedopuszczalne jest również zastępowanie fabrycznych termopadów pastą termoprzewodzącą na elementach sekcji zasilania VRM.
• Stosowanie przypadkowych ładowarek wieloportowych: Tanie zasilacze bez stabilnej implementacji protokołu Power Delivery potrafią w momencie przełączania napięcia podać impuls o wartości kilkunastu woltów na linie sygnałowe, co powoduje przebicie w kontrolerze zasilania płyty głównej.

Najczęściej zadawane pytania (FAQ)

Czy po rozlaniu płynu na klawiaturę ThinkPad T495s płyta główna jest bezpieczna?
Mimo że seria ThinkPad słynie z obecności kanalików odpływowych w klawiaturze, w cienkim modelu T495s ciecz o większej objętości lub o odczynie kwaśnym może przedostać się pod membranę i dotrzeć do laminatu płyty głównej. W takiej sytuacji należy natychmiast odłączyć zasilacz, wyłączyć urządzenie i nie podejmować prób jego włączania do czasu pełnego demontażu, czyszczenia w myjce ultradźwiękowej i osuszenia komponentów.

Czy w modelu T495s można rozbudować pamięć RAM?
W tym modelu część pamięci operacyjnej RAM jest wlutowana na stałe w płytę główną, jednak płyta posiada również jeden dodatkowy slot SO-DIMM (złącze modułów pamięci o zmniejszonych gabarytach dla laptopów), co pozwala na zwiększenie łącznej pojemności pamięci. W przypadku awarii wlutowanych kości RAM możliwa jest ich programowa dezaktywacja na poziomie płyty głównej lub wymiana uszkodzonych układów scalonych.

Laptop nie włącza się, ale dioda przy gnieździe zasilania miga trzy razy. Co to oznacza?
Potrójne mignięcie diody zasilania po podłączeniu kabla to standardowy sygnał potwierdzający wykrycie zasilacza przez kontroler EC. Jeśli mimo to komputer nie reaguje na włącznik, usterka leży najczęściej w sekcji generowania napięć pomocniczych 3.3V/5V, uszkodzonym przycisku zasilania lub zablokowanym wsadzie pamięci UEFI.

Jak zorganizowana jest obsługa serwisowa dla tego modelu?
Naprawy realizowane są w wygodnym modelu dojazdowym. Dojazd kierowcy lub serwisanta realizowany jest do 1 godziny na terenie Warszawy i okolic w promieniu 40 km. W przypadku naprawy sprzętowej realizowanej w trybie door-to-door odbiór sprzętu i wstępna diagnoza są bezpłatne. W przypadku braku możliwości wykonania naprawy w tym trybie nie są naliczane żadne koszty. W przypadku doraźnych prac programowych lub konfiguracji wykonywanych na miejscu u klienta przez serwisanta, dojazd pozostaje bezpłatny, a rozliczeniu podlega wykonana praca specjalisty.
