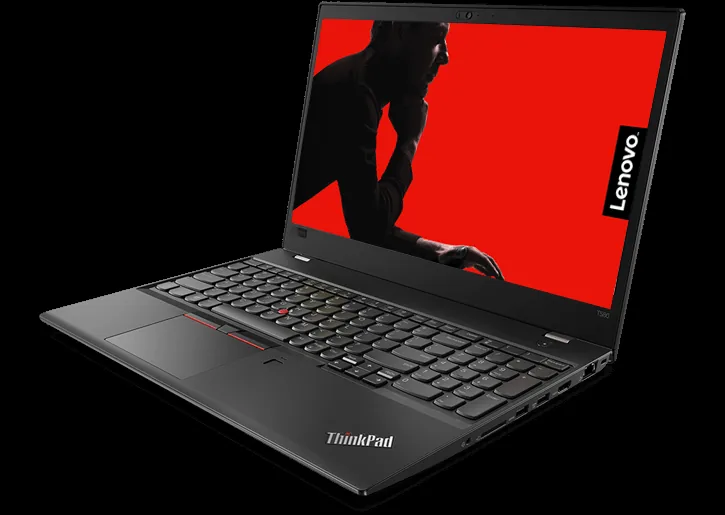

Lenovo ThinkPad T580-20L9001AUS — dostępność części zamiennych

Specyfika konstrukcyjna modelu ThinkPad T580 i zapotrzebowanie na podzespoły

Model Lenovo ThinkPad T580 o kodzie konfiguracji 20L9001AUS to klasyczna, piętnastocalowa stacja robocza należąca do biznesowej linii T. Konstrukcja ta łączy procesory niskonapięciowe z opcjonalną dedykowaną kartą graficzną, a także oferuje rozbudowane możliwości rozbudowy pamięci operacyjnej oraz podwójny system akumulatorów. Urządzenie to zyskało dużą popularność w środowiskach biurowych i korporacyjnych, co sprawia, że po latach intensywnej eksploatacji pojawia się naturalne zapotrzebowanie na elementy eksploatacyjne oraz podzespoły naprawcze. Analiza rynku podzespołów dla tej konkretnej jednostki wykazuje bardzo dobrą ogólną dostępność komponentów, jednak specyfikacja oznaczenia 20L9001AUS wymaga precyzyjnego doboru części pod kątem numerów katalogowych producenta (FRU, czyli Field Replaceable Unit – unikalny identyfikator części serwisowej stosowany w ekosystemie Lenovo).

W przypadku tego modelu kluczowym zagadnieniem jest architektura zasilania Power Bridge (technologia łącząca wbudowaną baterię wewnętrzną z wymiennym akumulatorem zewnętrznym montowanym od spodu obudowy). Awariom ulegają również złącza zasilania i komunikacji w standardzie USB typu C oraz zintegrowane gniazda Thunderbolt (interfejs szybkiej transmisji danych i zasilania), które są wlutowane bezpośrednio w laminat płyty głównej. Różnice w rewizjach płyt głównych, wersjach matryc czy rodzajach układu chłodzenia powodują, że zaopatrzenie w odpowiednie elementy wymaga weryfikacji kompatybilności na poziomie mikroukładów i schematów elektronicznych.

Dostępność i warianty najważniejszych modułów sprzętowych

Komponenty do modelu ThinkPad T580-20L9001AUS można podzielić na kilka głównych grup pod kątem ich dostępności, stopnia skomplikowania montażu oraz specyfiki technologicznej:

• Płyty główne (system boards / planar): W modelu T580 stosowano warianty płyt z procesorami zintegrowanymi (architektura UMA, czyli Unified Memory Architecture ze zintegrowanym układem graficznym) oraz konfiguracje wyposażone w dedykowany procesor graficzny. Dobór właściwej płyty głównej wymaga dopasowania nie tylko do procesora, ale także do układu odprowadzania ciepła oraz zasilacza. Dostępność fabrycznie nowych płyt głównych jest stabilna, jednak w przypadku usterek zasilania lub układów ładowania standardem jest diagnostyka i naprawa na poziomie komponentów BGA i SMD (montaż powierzchniowy elementów miniaturowych), co pozwala przywrócić sprawność bez konieczności wymiany całego modułu.
• Matryce i taśmy sygnałowe: Model 20L9001AUS wyposażony jest w panel o przekątnej 15,6 cala w technologii IPS (In-Plane Switching – technologia ciekłokrystaliczna zapewniająca szerokie kąty widzenia i wierne odwzorowanie kolorów) o rozdzielczości Full HD. Wymiana wyświetlacza wymaga dobrania panelu o odpowiedniej liczbie pinów w złączu eDP (Embedded DisplayPort – cyfrowy interfejs przesyłu obrazu wewnątrz laptopa) oraz właściwym sposobie mocowania w ramce obudowy. Nowe panele są powszechnie dostępne na rynku podzespołów.
• Baterie wewnętrzne i zewnętrzne: Układ Power Bridge opiera się na dwóch oddzielnych ogniwach litowo-jonowych. Wewnętrzny akumulator ma pojemność mniejszą i jest ukryty pod dolną pokrywą, natomiast zewnętrzny występuje w kilku wariantach pojemnościowych (płaski lub powiększony, wystający poza obrys spodu). Dostępność nowych, certyfikowanych baterii jest pełna, przy czym istotne jest stosowanie wyłącznie nowych ogniw, gdyż zużycie chemiczne używanych akumulatorów wyklucza ich poprawną pracę w systemie podwójnego zasilania.
• Układ chłodzenia: Wentylator z radiatorem (heatsink) różni się w zależności od tego, czy płyta główna posiada tylko grafikę zintegrowaną (jedna rurka cieplna – heatpipe), czy grafikę dedykowaną (podwójna rurka cieplna odprowadzająca ciepło z CPU i GPU). Zastosowanie nieprawidłowego modułu chłodzenia uniemożliwia prawidłowe przyleganie radiatora do rdzeni krzemowych.
• Klawiatury i elementy obudowy: Klawiatura w ThinkPadzie T580 jest elementem wymiennym od góry (konstrukcja zintegrowana z blokiem numerycznym). Dostępne są wersje z podświetleniem LED (układ klawiszy z diodami doświetlającymi) oraz bez podświetlenia, a także z różnymi wariantami układu klawiszy (m.in. standard US/PL). Dostępność zawiasów, klapy matrycy, ramki ekranu oraz dolnej wanny obudowy (bottom cover) nie stanowi problemu, co pozwala na pełną odbudowę uszkodzeń mechanicznych.

Procedury diagnostyczne i dobór podzespołów w procesie naprawy

Proces doboru części zamiennych dla urządzenia Lenovo ThinkPad T580-20L9001AUS rozpoczyna się od szczegółowej weryfikacji numeru seryjnego oraz konfiguracji fabrycznej na podstawie dokumentacji technicznej. Pozwala to na jednoznaczne ustalenie numerów katalogowych FRU przypisanych do danej rewizji płyty głównej i osprzętu. Diagnoza poprzedza naprawę i obejmuje kompleksowe testy obwodów zasilania, magistrali komunikacyjnych oraz spójności oprogramowania układowego BIOS/UEFI (podstawowy system wejścia-wyjścia zarządzający konfiguracją sprzętową).

W przypadku zgłoszeń dotyczących braku reakcji na włącznik lub problemów z ładowaniem baterii, serwis wykonuje pomiary napięć na przetwornicach głównych oraz liniach zasilania 3,3V, 5V i 19V/20V. W modelu T580 częstym zjawiskiem jest degradacja kontrolera zasilania USB Power Delivery lub uszkodzenie wsadu pamięci układu Thunderbolt. W takich sytuacjach naprawa polega na programowaniu kości pamięci SPI Flash przy użyciu zewnętrznego programatora lub wymianie uszkodzonych kontrolerów na nowe elementy scalone. Jeżeli uszkodzenie ma charakter czysto mechaniczny, jak wyłamane gniazdo USB-C, gniazdo jest wylutowywane przy użyciu stacji lutowniczej na gorące powietrze (hot-air) i zastępowane nowym, fabrycznym złączem o wzmocnionym profilu montażowym.

Wszystkie czynności montażowe realizowane są z zachowaniem procedur ochrony przed wyładowaniami elektrostatycznymi (strefa ESD, czyli ochrona przed ładunkami elektrostatycznymi mogącymi uszkodzić delikatne struktury półprzewodnikowe). W procesie naprawy wykorzystywane są wyłącznie nowe podzespoły – polityka ta wyklucza stosowanie części używanych lub pochodzących z demontażu, co gwarantuje pełną stabilność termiczną i elektryczną urządzenia po montażu.

Ryzyka związane z nieprawidłowym doborem części i niefachowym montażem

Samodzielna próba zakupu i wymiany elementów w laptopie ThinkPad T580 wiąże się z kilkoma istotnymi zagrożeniami, wynikającymi ze stopnia skomplikowania tej konstrukcji:

• Niewłaściwa rewizja układu chłodzenia: Zamontowanie radiatora dedykowanego dla wersji ze zintegrowaną grafiką do płyty z dedykowaną kartą graficzną pozostawia rdzeń graficzny bez bezpośredniego kontaktu z blokiem miedzianym. Skutkuje to natychmiastowym przegrzewaniem się układu i uruchomieniem zabezpieczenia termicznego (thermal throttling – obniżanie taktowania w celu ochrony przed przegrzaniem) lub trwałym uszkodzeniem struktury krzemowej.
• Niezgodność matryc i brak komunikacji EDID: Zastosowanie zamiennika matrycy bez odpowiednio zaprogramowanego układu EEPROM przechowującego dane EDID (Extended Display Identification Data – struktura danych informująca kartę graficzną o parametrach wyświetlacza) może powodować brak możliwości regulacji jasności podświetlenia z poziomu systemu operacyjnego lub całkowity brak obrazu.
• Uszkodzenia gniazd taśm sygnałowych (złącza FPC/FFC): Demontaż klawiatury lub touchpada bez uprzedniego zwolnienia blokady złącza kasetowego prowadzi do wyłamania delikatnych plastikowych docisków. W takich przypadkach konieczna staje się wymiana całego gniazda na płycie głównej metodą mikrolutowania.
• Zaniechanie procedury wyłączenia baterii wewnętrznej: Przed jakimkolwiek demontażem w modelu T580 wymagane jest programowe odłączenie wewnętrznego akumulatora w menu BIOS/UEFI (opcja Disable Built-in Battery). Otwarcie obudowy i manipulowanie przy podzespołach (np. wymiana pamięci RAM lub taśmy matrycy) przy podłączonej baterii wewnętrznej często kończy się zwarciem linii zasilania matrycy z liniami sygnałowymi procesora, co prowadzi do nieodwracalnego uszkodzenia układu SoC (System on Chip – procesor główny zintegrowany z mostkiem południowym).

Organizacja obsługi serwisowej dla urządzeń biznesowych

Dla użytkowników sprzętu biznesowego kluczowym czynnikiem jest ciągłość pracy, dlatego serwis realizuje obsługę w elastycznych modelach dopasowanych do potrzeb klienta. Na obszarze Warszawy oraz okolic w promieniu do 40 km realizowany jest dojazd serwisanta do siedziby firmy lub domu klienta w czasie do 1 godziny od przyjęcia zgłoszenia. Wiele problemów związanych z wymianą klawiatur, dysków, pamięci operacyjnej, modułów chłodzenia czy konfiguracją systemu rozwiązywanych jest bezpośrednio na miejscu – większość usterek usuwamy podczas pierwszej wizyty.

W przypadku awarii o wysokim stopniu skomplikowania, wymagających zaawansowanej diagnostyki pod mikroskopem stereoskopowym lub prac na stacji lutowniczej BGA, sprzęt odbierany jest przez dedykowanego kierowcę w procedurze door-to-door (odbiór urządzenia bezpośrednio z rąk użytkownika i zwrot po wykonaniu procedur naprawczych). W tym trybie diagnoza laptopa jest całkowicie bezpłatna. Dodatkowo na cały czas trwania naprawy udostępniany jest bezpłatny laptop zastępczy, wydawany bez konieczności wpłacania kaucji i bez ograniczeń czasowych, co pozwala na nieprzerwane wykonywanie obowiązków zawodowych.

Dzięki wieloletniemu doświadczeniu sięgającemu ponad 20 lat oraz wykonaniu napraw ponad 10 000 urządzeń, proces logistyczny sprowadzania dedykowanych komponentów jest zoptymalizowany, a standardowy czas naprawy z reguły nie przekracza 3 dni roboczych. Na wykonane usługi oraz zamontowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy. Po zakończeniu prac wystawiana jest faktura bez VAT.

Najczęściej zadawane pytania (FAQ)

Czy w modelu ThinkPad T580-20L9001AUS można wymienić tylko jedną baterię, jeśli druga działa prawidłowo?
Tak, architektura Power Bridge pozwala na niezależną pracę obu akumulatorów. Diagnostyka serwisowa pozwala precyzyjnie ocenić stopień zużycia (liczbę cykli ładowania oraz rzeczywistą pojemność) zarówno baterii wewnętrznej, jak i zewnętrznej. Wymianie podlega wyłącznie to ogniwo, które wykazuje degradację chemiczną lub uszkodzenie elektroniki sterującej.

Czy gniazdo USB-C w tym modelu jest częścią wymienną, czy wymaga wymiany całej płyty głównej?
Gniazdo zasilania i transmisji USB-C/Thunderbolt jest fabrycznie wlutowane w płytę główną, jednak nie ma konieczności wymiany całego modułu płyty. Za pomocą specjalistycznych stacji lutowniczych uszkodzone gniazdo jest precyzyjnie wylutowywane, a w jego miejsce montowane jest fabrycznie nowe złącze, co pozwala znacząco obniżyć koszty przywrócenia sprawności urządzenia.

Jakie matryce są kompatybilne z konfiguracją 20L9001AUS?
Standardowo konfiguracja ta wykorzystuje 30-pinowe złącze eDP i matrycę Full HD IPS. Istnieje możliwość montażu kompatybilnych paneli o wyższej jasności lub lepszym pokryciu przestrzeni barwnych, pod warunkiem zachowania zgodności interfejsu sygnałowego oraz dopasowania taśmy matrycy.

Czy części zamienne stosowane do napraw są nowe i objęte gwarancją?
W procesie serwisowym wykorzystywane są wyłącznie nowe podzespoły, które pochodzą ze sprawdzonych łańcuchów dostaw. Na wszystkie zainstalowane części oraz przeprowadzone procedury serwisowe udzielana jest gwarancja na okres do 12 miesięcy.
