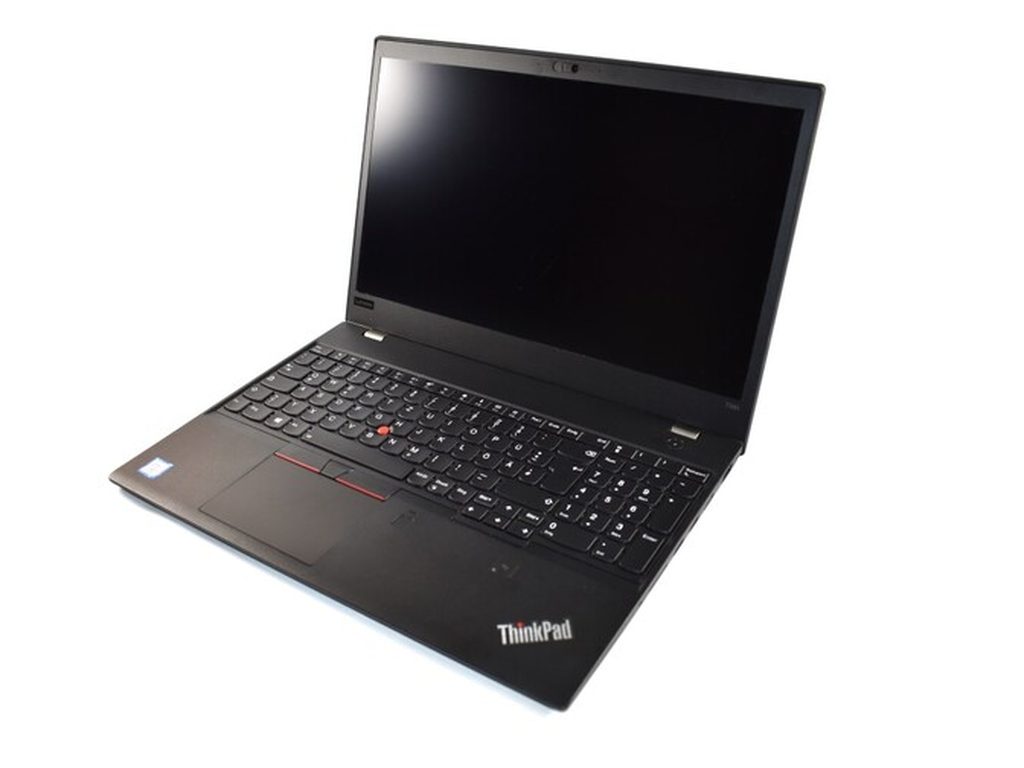

Model Lenovo ThinkPad T580 w wariancie o oznaczeniu kodowym 20L9001YGE to zaawansowany laptop biznesowy z matrycą o przekątnej 15,6 cala, zaprojektowany z myślą o intensywnej pracy biurowej, analitycznej i inżynieryjnej. Konstrukcja ta łączy procesor wielordzeniowy z architekturą podwójnego zasilania akumulatorowego oraz rozbudowanym zestawem portów komunikacyjnych. W środowiskach korporacyjnych oraz wśród użytkowników indywidualnych egzemplarz ten uchodzi za funkcjonalne narzędzie robocze, jednak po latach regularnej eksploatacji ujawniają się w nim specyficzne usterki sprzętowe i układowe. Zgłoszenia użytkowników oraz codzienna praktyka serwisowa pozwalają wyodrębnić powtarzające się awarie, które bezpośrednio wpływają na stabilność pracy komputera.
Charakterystyka techniczna i newralgiczne punkty ThinkPada T580
Konstrukcja płyty głównej (laminatu zawierającego główne obwody scalone) w modelu ThinkPad T580 łączy procesor lutowany w technologii BGA (układ montowany na stałe za pomocą kulek cynowych bez tradycyjnego gniazda) ze zintegrowanym lub dedykowanym układem graficznym. Jednym z najbardziej charakterystycznych elementów tej serii jest technologia Power Bridge, czyli architektura wykorzystująca dwa niezależne akumulatory: wewnętrzny pakiet litowo-jonowy wbudowany pod obudowę oraz zewnętrzną baterię wymienną mocowaną w tylnej części kadłubka.
Do newralgicznych punktów konstrukcyjnych tego modelu zalicza się także magistrala Thunderbolt 3 zintegrowana ze złączem USB typu C, która odpowiada zarówno za transfer danych o wysokiej przepustowości, obsługę stacji dokujących, jak i dostarczanie zasilania w standardzie Power Delivery (protokół negocjacji napięcia i prądu ładowania). Obciążenia termiczne oraz naprężenia mechaniczne wynikające z codziennego podłączania akcesoriów peryferyjnych sprawiają, że sekcja zasilania oraz kontrolery wejścia/wyjścia są w tym modelu szczególnie narażone na uszkodzenia.
Najczęstsze usterki zgłaszane przez użytkowników ThinkPada T580
Analiza problemów technicznych występujących w wariancie 20L9001YGE wskazuje na kilka głównych obszarów awarii, które uniemożliwiają poprawny rozruch lub stabilną pracę urządzenia:
- Brak ładowania i degradacja kontrolera Thunderbolt 3 — powszechny problem wynikający ze specyfiki oprogramowania układowego (firmware) kontrolera magistrali. Błędy w zapisie pamięci SPI Flash kontrolera prowadzą do cyklicznego nadpisywania komórek pamięci, co ostatecznie skutkuje trwałym uszkodzeniem układu scalonego, brakiem reakcji na podłączenie zasilacza, niewykrywaniem stacji dokującej lub całkowitym brakiem zasilania płyty głównej.
- Awarie układu przełączania baterii (Power Bridge) — objawiają się nierównomiernym rozładowywaniem ogniw, gwałtownym wyłączaniem się laptopa po odłączeniu zasilacza sieciowego mimo wskazywania naładowania jednej z baterii, lub komunikatem o braku wykrycia akumulatora wewnętrznego. Uszkodzeniu ulegają najczęściej tranzystory polowe typu MOSFET (klucze elektroniczne sterujące przepływem prądu) w sekcji zarządzania energią.
- Przegrzewanie się i zjawisko thermal throttlingu — spadek częstotliwości taktowania zegara procesora pod wpływem przekroczenia krytycznych temperatur. Wyschnięcie fabrycznej pasty termoprzewodzącej oraz zanieczyszczenie radiatora kurzem powodują głośną pracę wentylatora, spowolnienie działania systemu operacyjnego oraz nagłe wyłączenia awaryjne pod obciążeniem.
- Uszkodzenia mechaniczne gniazd USB-C / Thunderbolt — gniazda te są wlutowane bezpośrednio w płytę główną. Ciągłe wpinanie kabli pod kątem lub praca na niestabilnym podłożu wywołuje pęknięcia padów lutowniczych (punktów styku na laminacie), co prowadzi do przerywania ładowania lub zwarcia linii zasilania z liniami transmisyjnymi.
- Zniekształcenia obrazu i uszkodzenia taśmy matrycy (eDP) — migotanie ekranu, pasy na matrycy lub zanikanie podświetlenia podczas regulacji kąta nachylenia pokrywy. Wynika to ze zużycia elastycznej taśmy sygnałowej eDP (Embedded DisplayPort) poprowadzonej przez lewy zawias matrycy.
- Pęknięcia mechaniczne i luzy zawiasów — opór stawiany przez fabryczny mechanizm zawiasu przenosi siły skrętne na punkty mocowania w obudowie dolnej oraz w klapie matrycy, wyłamując mosiężne tuleje gwintowane zatopione w tworzywie.
Diagnostyka laboratoryjna i metodyka naprawy płyty głównej
W przypadku usterek elektronicznych w modelu ThinkPad T580 naprawa polega na precyzyjnej ingerencji na poziomie komponentów (tzw. naprawa chip-level), co eliminuje konieczność nieopłacalnej wymiany całej płyty głównej. Proces diagnostyczny i naprawczy obejmuje szereg procedur laboratoryjnych:
W pierwszej kolejności wykonywane są pomiary rezystancji względem masy na głównych cewkach przetwornic napięcia. Czynność ta pozwala zlokalizować ewentualne zwarcia w gałęziach zasilania głównego (linia 20V / B+), przetwornicach napięć pomocniczych (3,3V oraz 5V w stanie czuwania) oraz w zasilaniu rdzenia procesora (VCORE). Do wykrywania elementów generujących nadmierne ciepło pod wpływem zwarcia wykorzystywana jest kamera termowizyjna o wysokiej rozdzielczości termicznej.
Jeżeli źródłem problemu jest uszkodzenie kontrolera Thunderbolt, wylutowujemy uszkodzoną kość pamięci EEPROM/Flash, dokonujemy programowania wsadu z poprawną strukturą binarną za pomocą programatora zewnętrznego lub wymieniamy uszkodzony układ scalony kontrolera zasilania PD (Power Delivery). W sytuacjach, gdy doszło do przepięcia, wymieniamy również bezpieczniki polimerowe oraz diody zabezpieczające TVS (elementy chroniące linie danych przed wyładowaniami elektrostatycznymi).
W sekcji podwójnego zasilania weryfikacji poddawany jest układ ładowarki (charger IC), który odpowiada za selekcję źródła prądu i komunikację z mikrokontrolerem EC (Embedded Controller — układ scalony zarządzający klawiaturą, zasilaniem i podstawowymi funkcjami płyty). Wymiana uszkodzonych kluczy tranzystorowych przywraca właściwe rozpoznawanie obu akumulatorów oraz płynne przełączanie między nimi.
Konserwacja układu chłodzenia w ThinkPadzie T580 obejmuje demontaż miedzianego ciepłowodu (heatpipe), chemiczne usunięcie skrystalizowanych resztek materiału termoprzewodzącego, dokładne oczyszczenie łopatek wentylatora oraz nałożenie pasty termoprzewodzącej o wysokiej przewodności cieplnej. Weryfikowana jest także szczelność komory parowej w samym ciepłowodzie.
Błędy popełniane podczas prób samodzielnej naprawy
Próby samodzielnej ingerencji w strukturę elektroniczną ThinkPada T580 bez specjalistycznej wiedzy i aparatury pomiarowej niosą ze sobą ryzyko poważnych uszkodzeń wtórnych. Do najczęstszych błędów zaliczają się:
Brak wcześniejszego odłączenia obu źródeł zasilania przed demontażem podzespołów. Wyjęcie zewnętrznej baterii nie pozbawia płyty głównej napięcia, ponieważ wewnątrz wciąż działa akumulator wewnętrzny. Wypięcie lub wpięcie taśmy matrycy eDP przy obecnym napięciu zasilania podświetlenia (często rzędu 19-20V) powoduje natychmiastowe zwarcie linii wysokiego napięcia do linii sygnałowych procesora, co skutkuje trwałym i nieodwracalnym uszkodzeniem struktury krzemowej CPU.
Kolejnym błędem jest stosowanie uniwersalnych ładowarek USB-C o niedopasowanych profilach napięciowych lub tanich zamienników zasilaczy pozbawionych filtrów przeciwzakłóceniowych. Tego typu akcesoria generują szpilki napięciowe, które niszczą wrażliwe układy zabezpieczeń i kontrolery wejściowe na płycie głównej.
Nieprawidłowy demontaż obudowy dolnej, polegający na podważaniu jej metalowymi narzędziami, prowadzi do wyłamania plastikowych zatrzasków kadłubka, przecięcia taśm sygnałowych touchpada lub uszkodzenia anten modułu łączności bezprzewodowej poprowadzonych wzdłuż krawędzi.
Organizacja obsługi serwisowej i standardy realizacji
Nasz serwis zapewnia kompleksową obsługę sprzętu komputerowego z dojazdem bezpośrednio pod adres wskazany przez zlecającego. Na obszarze Warszawy oraz okolicznych miejscowości w promieniu 40 km czas dotarcia wynosi do 1 godziny. W większości przypadków usterki programowe, drobne uszkodzenia peryferiów oraz podstawowe prace konserwacyjne usuwamy podczas pierwszej wizyty na miejscu.
W sytuacjach wymagających zaawansowanej ingerencji w strukturę płyty głównej, lutowania układów BGA lub precyzyjnych pomiarów pod mikroskopem stereoskopowym, sprzęt jest bezpiecznie transportowany przez naszego kierowcę. W trybie door-to-door diagnoza laptopa jest całkowicie bezpłatna, a w przypadku rezygnacji z naprawy po przedstawieniu ekspertyzy zlecający nie ponosi kosztów weryfikacji sprzętu w tym trybie. Na czas trwania procedur serwisowych zapewniamy bezpłatny laptop zastępczy, wydawany bez kaucji i bez ograniczeń czasowych.
Czas realizacji naprawy złożonych usterek elektronicznych z reguły nie przekracza 3 dni roboczych, natomiast kompleksowe czyszczenie układu chłodzenia połączone z testami obciążeniowymi wykonujemy w czasie do 24 godzin. W procesie naprawczym wykorzystujemy wyłącznie nowe komponenty i podzespoły, co gwarantuje pełną zgodność parametrów pracy z założeniami technicznymi producenta. Na wykonane usługi oraz zamontowane elementy udzielana jest gwarancja do 12 miesięcy. Dla podmiotów gospodarczych rozliczenie dokumentowane jest poprzez fakturę bez VAT.
Najczęściej zadawane pytania (FAQ)
Czy brak reakcji na podłączenie ładowarki w ThinkPadzie T580 zawsze oznacza konieczność wymiany płyty głównej?
Nie. Zdecydowana większość przypadków wynika z uszkodzenia oprogramowania układowego kontrolera Thunderbolt, awarii bezpiecznika wejściowego lub uszkodzenia samego gniazda USB-C. Precyzyjna naprawa na poziomie komponentów pozwala przywrócić pełną sprawność fabrycznej płyty głównej bez konieczności jej kosztownej wymiany.
Dlaczego laptop wyłącza się natychmiast po odłączeniu zasilacza, mimo że jedna z baterii wskazuje 100% naładowania?
Jest to typowy objaw awarii układu przełączania zasilania w architekturze Power Bridge. Uszkodzeniu ulega klucz tranzystorowy MOSFET odpowiedzialny za odcięcie lub dołączenie odpowiedniego pakietu ogniw, co blokuje przepływ prądu z baterii do głównej gałęzi zasilania płyty.
Jakie objawy wskazują na konieczność pilnego serwisu układu chłodzenia w modelu T580?
Głównymi sygnałami są: stała praca wentylatora na maksymalnych obrotach, wyczuwalnie gorąca obudowa w lewym górnym rogu klawiatury, nagłe spadki płynności działania aplikacji biurowych pod obciążeniem oraz samoczynne wyłączanie się urządzenia po kilkunastu minutach pracy.
W jaki sposób zabezpieczyć ThinkPada T580 przed powtórnym uszkodzeniem portu zasilania USB-C?
Należy unikać naprężania kabla zasilacza podczas pracy na kolanach lub nierównych powierzchniach, stosować wyłącznie dedykowane zasilacze o stabilnych parametrach prądowo-napięciowych oraz dbać o regularną aktualizację mikrokodu kontrolera Thunderbolt z poziomu systemu operacyjnego.
