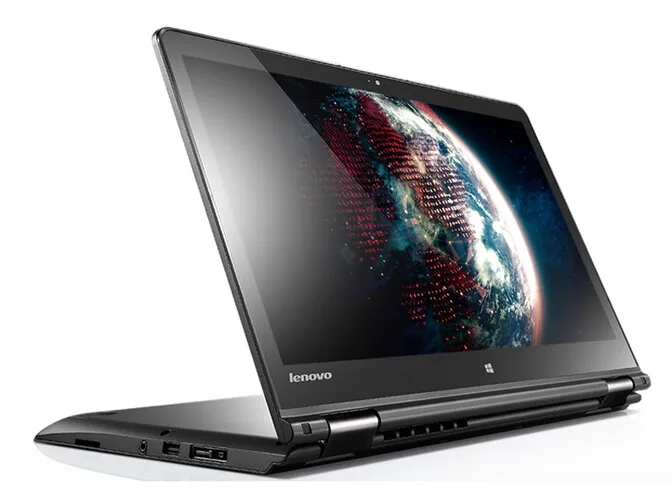

Konstrukcje hybrydowe typu convertible, do których należy Lenovo ThinkPad Yoga 14, łączą mobilność klasycznego laptopa z funkcjonalnością tabletu operowanego za pomocą dotyku lub rysika. Zastosowanie zawiasów pracujących w pełnym zakresie 360 stopni oraz mechanizmu unoszącego i blokującego klawisze (Lift 'n' Lock) stawia przed tym modelem specyficzne wyzwania natury mechanicznej oraz elektronicznej. Wraz z upływem czasu i intensywną eksploatacją w zróżnicowanych trybach pracy (laptop, namiot, podstawka, tablet) w urządzeniu mogą ujawniać się charakterystyczne usterki. Prawidłowa identyfikacja źródła problemu wymaga wnikliwej analizy, ponieważ objawy uszkodzenia mechanicznego nierzadko manifestują się w postaci zaburzeń pracy podzespołów elektronicznych.
Objawy usterek i specyfika pracy konstrukcji obrotowej
W urządzeniach serii Lenovo ThinkPad Yoga 14 problemy eksploatacyjne rzadko pojawiają się w sposób nagły. Najczęściej użytkownik obserwuje stopniowe pogarszanie się kultury pracy sprzętu lub okresowe zaniki wybranych funkcji. Ze względu na ciągłe naprężenia występujące podczas rotacji ekranu, newralgicznym punktem staje się magistrala sygnałowa oraz elementy ruchome.
Do najczęściej rejestrowanych objawów zalicza się:
- Migotanie obrazu, powstawanie pasów na matrycy lub całkowity brak podświetlenia przy określonym kącie odchylenia pokrywy.
- Brak reakcji na dotyk lub zjawisko określane jako "ghost touching" (samoistne, losowe rejestrowanie dotknięć na ekranie bez ingerencji użytkownika).
- Blokowanie się mechanizmu klawiatury podczas przechodzenia w tryb tabletu, co uniemożliwia schowanie się klawiszy w obrysie korpusu dolnego.
- Niewłaściwa orientacja ekranu lub brak automatycznego obracania obrazu po zmianie fizycznego położenia komputera.
- Niestabilna praca układu zasilania, brak ładowania akumulatora lub przegrzewanie się obudowy pod umiarkowanym obciążeniem.
- Problemy z wykrywaniem digitizera (warstwy odpowiedzialnej za precyzyjną obsługę rysika aktywnego).
Przyczyny awarii w Lenovo ThinkPad Yoga 14
Złożoność konstrukcji tego modelu sprawia, że źródło awarii może leżeć w kilku współpracujących ze sobą układach. Doświadczenie serwisowe wykazuje, że najpoważniejsze usterki wynikają z połączenia mikrouszkodzeń mechanicznych z degradacją komponentów półprzewodnikowych.
Uszkodzenia wiązki eDP i przewodów sygnałowych
Wiązka sygnałowa eDP (Embedded DisplayPort – cyfrowy interfejs przesyłający sygnał wideo z płyty głównej do matrycy) przebiega bezpośrednio przez szczelinę lewego lub prawego zawiasu. Wraz z przewodami zasilania matrycy, magistralą I2C digitizera oraz okablowaniem kamerki i mikrofonów podlega ona ciągłemu skręcaniu i zginaniu. Zmęczenie materiału prowadzi do mikropęknięć żył miedzianych lub przetarcia oplotu ekranującego. Skutkuje to zwarciami linii sygnałowych do masy, co potrafi doprowadzić nie tylko do zakłóceń obrazu, ale również do uszkodzenia przetwornicy zasilania podświetlenia na płycie głównej.
Awarie mechanizmu zawiasów i systemu Lift 'n' Lock
Zawiasy 360 stopni wymagają stałego, kontrolowanego oporu. Z czasem dochodzi do zatarcia osi obrotu na skutek gromadzenia się mikrocząstek kurzu oraz degradacji smaru technicznego. Zwiększony opór przenosi naprężenia na mocowania zawiasów w kompozytowej pokrywie matrycy oraz w korpusie dolnym. Prowadzi to do wyrywania tulei gwintowanych. Dodatkowo w ThinkPad Yoga 14 zintegrowano mechanizm unoszenia ramki klawiatury, który za pomocą cięgien blokuje skok klawiszy po otwarciu ekranu powyżej 180 stopni. Skrzywienie prowadnic mechanicznych powoduje zakleszczenie klawiszy lub trwałe uszkodzenie membran przełączników.
Problemy z układem chłodzenia i dławieniem termicznym
Obudowa hybrydowa narzuca ograniczenia przestrzenne dla radiatora i wentylatora. Gromadzący się wewnątrz zbity pył tworzy barierę termiczną, uniemożliwiając rozpraszanie ciepła generowanego przez procesor oraz opcjonalny dedykowany układ graficzny. Wysoka temperatura prowadzi do zjawiska thermal throttling (automatycznego obniżania taktowania zegarów procesora w celu ochrony przed przegrzaniem), a w skrajnych wypadkach do degradacji połączeń lutowanych BGA (Ball Grid Array – technologii montażu układów scalonych na siatce kulek cynowych) pod mostkiem hybrydowym lub sekcją zasilania.
Usterki czujników orientacji i kontrolera EC
Za rozpoznawanie aktualnego położenia urządzenia odpowiada zintegrowany akcelerometr oraz żyroskop, współpracujące z czujnikami Halla (sensorami reagującymi na pole magnetyczne, weryfikującymi zamknięcie pokrywy oraz kąt odchylenia). Uszkodzenie logiczne lub brak zasilania tych sensorów powoduje, że kontroler wbudowany EC (Embedded Controller – mikrokontroler zarządzający klawiaturą, zasilaniem i czujnikami bazowymi) nie odłącza klawiatury w trybie tabletu lub stale blokuje wprowadzanie znaków.
Procedury diagnostyczne i metodyka naprawcza
Skuteczna eliminacja usterek w modelach konwertowalnych wymaga rozdzielenia diagnostyki na etap weryfikacji mechanicznej oraz pomiarów elektronicznych na poziomie komponentów. W naszym zespole proces ten przebiega według ściśle określonych standardów laboratoryjnych.
Diagnostyka rozpoczyna się od inspekcji organoleptycznej i pomiarów naprężeń obudowy. Następnie wykonywane są:
- Pomiary oscyloskopowe i multimetrem na szynach zasilających: Sprawdzana jest obecność głównych napięć zasilania przetwornic pomocniczych (szyny 3.3V oraz 5V Always-On), jak również napięć zasilania pamięci RAM i rdzenia CPU. Analiza pozwala wykluczyć zwarcia w liniach zasilania digitizera czy panelu dotykowego.
- Testy ciągłości wiązek pod obciążeniem dynamicznym: Weryfikacja przewodności wiązki eDP podczas kontrolowanego obracania pokrywy matrycy w celu wykrycia niestabilnych połączeń i spadków napięć.
- Weryfikacja digitizera i matrycy IPS: Rozdzielenie diagnostyki kontrolera dotyku od samej warstwy pojemnościowej ekranu, co pozwala ocenić, czy usterka dotyczy uszkodzenia powierzchni szkła, taśmy transmisyjnej, czy układu scalonego na płycie panelu.
- Diagnostyka układu ładowania (Charger IC): Badanie pracy układu zarządzającego ładowaniem akumulatora, weryfikacja kluczy MOSFET (tranzystorów polowych sterujących przepływem prądu) oraz pomiar rezystancji na rezystorze pomiarowym.
W procesie naprawczym stosowane są wyłącznie nowe komponenty zamienne. W przypadku stwierdzenia uszkodzeń wiązek sygnałowych, element wymieniany jest na fabrycznie nowy podzespół o odpowiedniej specyfikacji elastyczności. Regeneracja pękniętych mocowań zawiasów odbywa się z zachowaniem geometrii fabrycznej przy użyciu spoiw konstrukcyjnych o wysokiej odporności na ścinanie, co zapobiega powstawaniu ognisk naprężeń na delikatnej strukturze matrycy dotykowej.
W sytuacjach wymagających interwencji w strukturę płyty głównej wykonujemy mikrolutowanie uszkodzonych komponentów SMD (komponentów montowanych powierzchniowo) pod mikroskopem stereoskopowym, wymianę uszkodzonych kontrolerów zasilania oraz programowanie układów BIOS/KBC za pomocą dedykowanych programatorów pamięci flash.
Błędy podczas samodzielnych prób naprawy
Konstrukcje hybrydowe z serii ThinkPad cechują się znacznie większym zagęszczeniem podzespołów niż tradycyjne laptopy biurowe. Podejmowanie napraw we własnym zakresie bez specjalistycznych narzędzi niesie wysokie ryzyko trwałego uszkodzenia urządzenia.
Do najczęstszych błędów należą:
- Podważanie zespolonego modułu ekranu metalowymi otwierakami: W modelu Yoga 14 matryca jest zintegrowana z szybą dotykową i digitizerem. Próba podważenia ramki nieodpowiednim narzędziem prowadzi do natychmiastowego pęknięcia szkła lub uszkodzenia krawędzi panelu IPS, co generuje konieczność wymiany całego, kosztownego modułu.
- Demontaż elementów bez odłączenia zasilania wewnętrznego: Odłączenie akumulatora głównego to podstawa, jednak w ThinkPadach należy również wyłączyć baterię wewnętrzną w menu konfiguracyjnym UEFI BIOS przed otwarciem obudowy. Pominięcie tego kroku przy manipulacji taśmą eDP niemal zawsze kończy się zwarciem linii zasilania podświetlenia (często rzędu kilkunastu woltów) do linii sygnałowej procesora, co prowadzi do nieodwracalnego uszkodzenia układu SoC (System on Chip).
- Niewłaściwy montaż cięgien mechanizmu Lift 'n' Lock: Złe spasowanie listwy blokującej podczas wymiany klawiatury skutkuje wyłamaniem plastikowych zaczepów prowadzących przy pierwszej próbie obrócenia ekranu.
- Używanie past termoprzewodzących o zbyt niskiej lepkości lub silikonowych termopadów o nieodpowiedniej twardości: Zastosowanie zbyt grubego termopadu na sekcji zasilania powoduje brak prawidłowego docisku rdzenia chłodzenia do procesora, wywołując natychmiastowe przegrzewanie się układu.
Wskazówki eksploatacyjne dla użytkowników ThinkPad Yoga 14
Aby zminimalizować ryzyko wystąpienia awarii mechanicznych i elektronicznych, warto wdrożyć właściwe nawyki obsługowe:
- Otwieranie i obracanie pokrywy należy wykonywać, chwytając ją w centralnej części górnej krawędzi, a nie za jeden z rogów. Chwytanie za róg powoduje zjawisko skręcania struktury ekranu i nierównomierne obciążenie jednego z zawiasów.
- Należy unikać gwałtownego dociskania ekranu w trybie tabletu, gdy na dolnej obudowie znajdują się drobne przedmioty (np. spinacze, okruchy), co mogłoby uszkodzić klawiaturę lub porysować tylną powierzchnię obudowy.
- Okresowa konserwacja układu chłodzenia (usuwanie kurzu oraz wymiana materiałów termoprzewodzących) powinna być przeprowadzana regularnie, aby zapobiegać degradacji termicznej ciasno upakowanych komponentów płyty głównej.
Najczęściej zadawane pytania (FAQ)
Czy pęknięta szyba dotykowa w ThinkPad Yoga 14 wymaga wymiany całej pokrywy laptopa?
Odpowiedź: Nie ma konieczności wymiany całej obudowy matrycy, jednak w większości przypadków wymianie podlega kompletny moduł wyświetlacza, składający się z fabrycznie sklejonej szyby dotykowej, digitizera oraz matrycy IPS. Samodzielne rozklejanie tych warstw bez aparatury próżniowej prowadzi do powstawania pęcherzy powietrza i uszkodzenia polaryzatora.
Klawiatura przestała działać po powrocie z trybu tabletu do trybu laptopa. Co może być przyczyną?
Odpowiedź: Za przełączanie trybów odpowiada czujnik kąta otwarcia oraz mechaniczny mikroprzełącznik współpracujący z mechanizmem blokującym. Najczęstszą przyczyną jest mechaniczne zablokowanie się cięgna ramki klawiatury lub awaria czujnika Halla, przez co kontroler wbudowany (EC) stale utrzymuje stan uśpienia dla magistrali klawiatury.
Dlaczego ekran nie reaguje na dotyk palcem, ale poprawnie odczytuje rysik?
Odpowiedź: Obsługa dotyku palcem (panel pojemnościowy) oraz obsługa rysika (digitizer elektromagnetyczny) realizowane są przez dwie oddzielne warstwy i niezależne linie sygnałowe magistrali I2C/USB. Brak reakcji na palec przy działającym piórku wskazuje na usterkę kontrolera dotyku pojemnościowego lub uszkodzenie taśmy przesyłającej dane dotykowe, podczas gdy pętla rezonansowa digitizera zachowała sprawność.
Jak długo trwa typowa naprawa układu zawiasów lub wiązki eDP?
Odpowiedź: Standardowy czas realizacji naprawy z reguły nie przekracza 3 dni. W przypadku konieczności wykonania wyłącznie zabiegów konserwacyjnych układu chłodzenia lub wymiany podstawowych elementów eksploatacyjnych, prace serwisowe zamykają się w czasie do 24 godzin.
