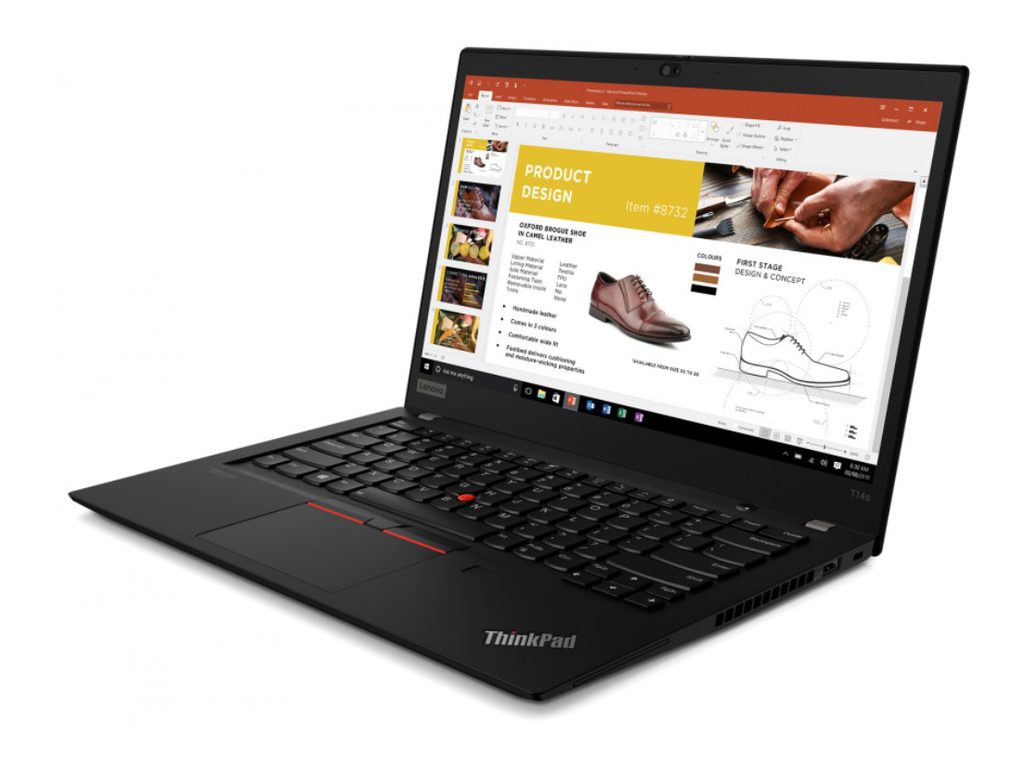

Konstrukcja i potencjał rozbudowy ThinkPad T14s pierwszej generacji
Seria ThinkPad T14s to smuklejszy, lżejszy wariant klasycznej linii biznesowej ThinkPad T. Wariant oznaczony kodem 20T00044GE reprezentuje pierwszą generację tego modelu (Gen 1) wyposażoną w procesor Intel Core 10. generacji. Konstrukcja z oznaczeniem litery "s" (slim) charakteryzuje się bardzo zwartą obudową wykonaną z kompozytów magnezowo-aluminiowych i włókna węglowego. Taki projekt wymusza określone kompromisy inżynieryjne w zakresie dostępności podzespołów wymiennych. W odróżnieniu od standardowego modelu ThinkPad T14, wariant T14s posiada inną architekturę płyty głównej (płyta bazowa z obwodami drukowanymi scalającymi kluczowe kontrolery).
Użytkownicy tego sprzętu po pewnym czasie eksploatacji stają przed pytaniem o możliwość zwiększenia wydajności, powiększenia przestrzeni roboczej na dane lub przywrócenia pierwotnego czasu pracy z dala od gniazdka zasilania. Zrozumienie, które komponenty są modułowe, a które zostały trwale zintegrowane w procesie montażu powierzchniowego SMT (Surface Mount Technology), pozwala uniknąć nietrafionych zakupów i zaplanować racjonalną ścieżkę modernizacji.
Prawidłowo zaplanowany upgrade pozwala zauważalnie wydłużyć cykl życia urządzenia, poprawić kulturę pracy układu chłodzenia oraz dostosować parametry transferu danych do rosnących wymagań współczesnego oprogramowania biurowego i analitycznego.
Dysk SSD NVMe — kluczowy element możliwy do modernizacji
Głównym, w pełni wymiennym komponentem odpowiedzialnym za wydajność operacji dyskowych w Lenovo ThinkPad T14s-20T00044GE jest nośnik półprzewodnikowy SSD. Fabrycznie urządzenie korzysta ze złącza M.2 z obsługą protokołu NVMe (Non-Volatile Memory Express — standard komunikacji zoptymalizowany pod kątem pamięci flash i magistrali PCI Express).
Modernizacja nośnika masowego przynosi natychmiastowe korzyści w postaci:
- Zwiększenia przestrzeni na pliki robocze, archiwa i maszyny testowe z fabrycznych pojemności do nośników o znacznie większym wolumenie pamięci NAND flash.
- Zwiększenia prędkości sekwencyjnego oraz losowego odczytu i zapisu danych (parametr IOPS — liczba operacji wejścia/wyjścia na sekundę), co przyspiesza start systemu operacyjnego i ładowanie rozbudowanych baz danych.
- Obniżenia temperatury pracy pod obciążeniem dzięki zastosowaniu nowoczesnych kontrolerów wykonanych w niższym procesie litograficznym o wyższej efektywności energetycznej.
W modelu tym stosuje się nośniki w formacie M.2 2280 (szerokość 22 mm, długość 80 mm) z kluczem M-Key. Należy pamiętać, że obudowa T14s jest smukła, dlatego płyta główna wymaga instalacji dysków jednostronnych (Single-Sided) — komponenty pamięci oraz kontroler mogą znajdować się wyłącznie na górnej stronie laminatu nośnika. Zastosowanie dysku dwustronnego (Double-Sided) powoduje naprężenia mechaniczne płyty głównej i może doprowadzić do mikropęknięć ścieżek sygnałowych.
W urządzeniu znajduje się również dodatkowy slot M.2 2242, pierwotnie przeznaczony na opcjonalny modem sieci komórkowej WWAN (Wireless Wide Area Network). W zależności od wersji oprogramowania układowego UEFI BIOS, gniazdo to może w ograniczonym zakresie obsługiwać krótkie dyski SSD NVMe pracujące na magistrali PCIe x2, co pozwala na stworzenie konfiguracji z dwoma osobnymi nośnikami fizycznymi.
Pamięć operacyjna RAM — ograniczenia technologiczne i architektura LPDDR4x/DDR4
Najważniejszym faktem technicznym dotyczącym modelu ThinkPad T14s (wersja 20T00044GE) jest konstrukcja podsystemu pamięci operacyjnej. W tym wariancie pamięć RAM jest całkowicie wlutowana w płytę główną (układy pamięci BGA — Ball Grid Array, montowane bezpośrednio do laminatu bez pośrednictwa tradycyjnych gniazd SO-DIMM).
W urządzeniu nie ma żadnego wolnego gniazda na moduł rozszerzeń SO-DIMM (Small Outline Dual In-line Memory Module). Oznacza to, że tradycyjna rozbudowa pamięci RAM poprzez dokupienie i wpięcie kości jest fizycznie niemożliwa. Ilość pamięci przydzielona fabrycznie na etapie produkcji pozostaje stała przez cały okres eksploatacji płyty głównej.
Jedyną techniczną drogą modyfikacji ilości pamięci RAM w warunkach laboratoryjnych jest zaawansowany reballing i wymiana kości BGA na programatorze wraz z modyfikacją konfiguracji rezystorów logicznych (tzw. strap configuration) oraz tabel wsadów BIOS, co w praktyce serwisowej rzadko bywa ekonomicznie uzasadnione. Dlatego przy tym modelu nacisk kładzie się na optymalizację środowiska systemowego oraz odciążenie pamięci poprzez szybki plik wymiany na nowoczesnym nośniku SSD NVMe.
Układ chłodzenia i wymiana pasty termoprzewodzącej
Często pomijanym, a fundamentalnym elementem przywracania i podnoszenia sprawności laptopa ThinkPad T14s jest konserwacja oraz modernizacja materiałów termoprzewodzących układu odprowadzania ciepła. Procesor w obudowie o profilu "slim" generuje znaczne ilości ciepła pod obciążeniem wielowątkowym.
Z biegiem czasu fabryczna pasta termoprzewodząca ulega degradacji — twardnieje, traci swoje właściwości plastyczne i zdolność efektywnego przekazywania energii cieplnej na miedziany radiator (heatpipe). Prowadzi to do zjawiska zwanego dławieniem termicznym (Thermal Throttling — automatyczne obniżanie taktowania zegara procesora przez kontroler w celu ochrony krzemu przed przegrzaniem).
W ramach kompleksowej obsługi technicznej wykonujemy:
- Demontaż modułu chłodzenia i chemiczne oczyszczenie powierzchni krzemowej rdzenia CPU oraz stopy radiatora z wykorzystaniem alkoholu izopropylowego (IPA) o wysokiej czystości.
- Aplikację wysokiej klasy pasty termoprzewodzącej o podwyższonym współczynniku przewodzenia ciepła (W/mK) lub zaawansowanych termopadów fazowych na bazie materiałów zmiennofazowych (PCM — Phase Change Material), które nie ulegają wypompowywaniu (efekt pump-out) przy częstych zmianach temperatur.
- Czyszczenie wirnika wentylatora i żeber radiatora z pyłów zawieszonych, co przywraca prawidłowy przepływ powietrza (CFM — Cubic Feet per Minute) i redukuje hałas generowany przez łożysko wentylatora.
Akumulator — regeneracja mobilności i parametrów zasilania
ThinkPad T14s-20T00044GE wyposażony jest w wewnętrzny pakiet litowo-polimerowy (Li-Polymer) zintegrowany pod dolną pokrywą serwisową. Ogniwa chemiczne ulegają naturalnemu zużyciu w miarę kolejnych cykli ładowania i rozładowania (zjawisko utraty pojemności znamionowej w miliamperogodzinach — mAh / watogodzinach — Wh).
Gdy kontroler baterii (BMS — Battery Management System) raportuje wysoki wskaźnik zużycia (tzw. Wear Level przekraczający 25-30%), urządzenie gwałtownie skraca czas pracy autonomicznej, a w skrajnych przypadkach może wyłączać się pod nagłym skokiem poboru mocy.
Wymiana wyeksploatowanego pakietu akumulatora na fabrycznie nowy podzespół przywraca pełną mobilność platformy. Dodatkowo kalibrujemy wskaźnik naładowania poprzez pełny cykl resetu wskaźnika w oprogramowaniu układowym, co eliminuje błędne odczyty procentowe w systemie operacyjnym.
Karta sieciowa Wi-Fi oraz opcjonalny modem WWAN
W zależności od konfiguracji rewizyjnej płyty głównej, moduł łączności bezprzewodowej WLAN może być zintegrowany lub wymienny. W platformach ze złączem M.2 Key-E możliwa jest wymiana karty na model obsługujący nowsze standardy sieci bezprzewodowej, takie jak Wi-Fi 6 (802.11ax) czy Wi-Fi 6E, co zmniejsza opóźnienia pakietów (latency) w gęstych środowiskach sieciowych i podnosi przepustowość transferu.
Jeśli konfiguracja 20T00044GE posiada fabrycznie wyprowadzone anteny w klapie matrycy, a slot M.2 na modem komórkowy jest wolny, możliwa jest instalacja dedykowanego modemu WWAN LTE-A (karta ze slotem na kartę nano-SIM lub z obsługą profilu eSIM). Należy przy tym pamiętać o mechanizmie białej listy urządzeń (White List w kodzie BIOS), który dopuszcza do inicjalizacji wyłącznie moduły posiadające zgodny identyfikator sprzętowy Lenovo FRU (Field Replaceable Unit).
Procedura diagnostyczna i technologia bezpiecznej modernizacji
Prace ingerujące we wnętrze laptopów biznesowych z serii ThinkPad wymagają zachowania ścisłych procedur technologicznych i ochrony przed wyładowaniami elektrostatycznymi (ESD — Electrostatic Discharge). Ładunek zgromadzony na ciele człowieka może bezpowrotnie uszkodzić wrażliwe bramki tranzystorów w układach scalonych zasilania.
Każda operacja serwisowa prowadzona jest w następującym standardzie:
- Elektroniczne odłączenie akumulatora w środowisku BIOS/UEFI (funkcja Disable Built-in Battery) przed odkręceniem jakiejkolwiek śruby, co eliminuje obecność napięcia na płycie głównej.
- Demontaż dolnej pokrywy za pomocą narzędzi z tworzywa sztucznego o ściśle dobranym profilu, co zapobiega wyłamaniu delikatnych zatrzasków magnezowego korpusu.
- Klonowanie struktury logicznej nośnika danych (sektor po sektorze) na nowoczesny dysk SSD przy użyciu dedykowanych stacji dokujących z pominięciem obciążania portów laptopa, co zachowuje strukturę partycji, klucze szyfrujące TPM (Trusted Platform Module) oraz licencję systemu.
- Testy stabilności pod obciążeniem syntetycznym (testy pamięci, weryfikacja parametrów S.M.A.R.T. dysku, badanie krzywej temperaturowej CPU).
Działamy w modelu serwisu mobilnego z bezpośrednim dojazdem do klienta na terenie Warszawy i okolic w promieniu 40 km, z czasem dotarcia do 1 godziny. Większość podstawowych czynności modernizacyjnych, takich jak wymiana nośnika SSD, regeneracja układu chłodzenia czy wymiana akumulatora, realizujemy bezpośrednio podczas pierwszej wizyty. W przypadku konieczności wykonania rozbudowanych testów laboratoryjnych lub klonowania dysków z uszkodzonymi strukturami sektorów, sprzęt odbierany jest w trybie door-to-door przez naszego kierowcę, w ramach którego diagnoza jest całkowicie bezpłatna. Czas trwania procedur przyspieszania i czyszczenia z reguły zamyka się w 24 godzinach, a całościowe naprawy nie przekraczają 3 dni. W trakcie prac oferujemy bezpłatny laptop zastępczy na cały okres realizacji zlecenia, bez konieczności wpłaty kaucji. Na wszystkie zainstalowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy, a dokumentem rozliczeniowym jest faktura bez VAT.
Błędy popełniane przy samodzielnych próbach rozbudowy
Próby modernizacji podejmowane bez odpowiedniego przygotowania technicznego niosą ze sobą ryzyko trwałego uszkodzenia konstrukcji:
- Brak programowego odłączenia baterii głównej — odpięcie taśmy matrycy lub manipulacje przy gniazdach M.2 pod napięciem pomocniczym niemal natychmiast prowadzą do przepalenia bezpieczników linii zasilania podświetlenia matrycy lub uszkodzenia układu KBC (Embedded Controller).
- Użycie niewłaściwych wkrętaków — śruby w obudowach ThinkPad mają precyzyjne nacięcia (standard Phillips lub Torx). Użycie niepasującego grotu prowadzi do zerwania gwintu lub zniszczenia łba śruby, co uniemożliwia dalszy demontaż.
- Montaż niekompatybilnych podzespołów — próba instalacji nośników dyskowych o grubym laminacie dwustronnym lub kart sieciowych spoza oficjalnej listy zgodności sprzętowej skutkuje blokadą rozruchu przez oprogramowanie UEFI (komunikat Unauthorized Network Card / Storage Error).
- Zastosowanie past termoprzewodzących przewodzących prąd elektryczny (np. ciekłego metalu) na odsłonięty rdzeń krzemowy, co przy braku idealnej izolacji pasywnej prowadzi do zwarcia drobnych kondensatorów filtrujących wokół rdzenia procesora.
Pytania i odpowiedzi (FAQ)
Czy w modelu Lenovo ThinkPad T14s-20T00044GE można dołożyć pamięć RAM?
Nie, w tym konkretnym modelu cała pamięć RAM jest wlutowana na stałe w płytę główną (układy BGA) i producent nie przewidział żadnego slotu rozszerzeń SO-DIMM. Zwiększenie responsywności systemu osiąga się poprzez instalację szybkiego dysku NVMe SSD oraz optymalizację oprogramowania.
Jaki format dysku SSD pasuje do głównego złącza tego laptopa?
Główne złącze obsługuje nośniki półprzewodnikowe M.2 2280 NVMe PCIe z kluczem M-Key. Należy wybierać wyłącznie nośniki jednostronne (Single-Sided), aby nie powodować wygięcia laminatu płyty głównej wewnątrz smukłej obudowy.
Czy po wymianie dysku na nowy trzeba od nowa instalować system i programy?
Nie jest to konieczne. Wykonujemy proces precyzyjnego klonowania całego środowiska systemowego (migracja 1:1), dzięki czemu wszystkie aplikacje, konfiguracje, bazy danych oraz licencje pozostają w nienaruszonym stanie na nowym, szybszym nośniku.
Jak często należy wymieniać pastę termoprzewodzącą w ThinkPadzie T14s?
W intensywnie eksploatowanym laptopie biznesowym wymianę pasty termoprzewodzącej wraz z czyszczeniem układu chłodzenia zaleca się przeprowadzać co 12 do 24 miesięcy. Pozwala to zapobiec zjawisku dławienia termicznego procesora i utrzymuje cichą pracę wentylatora.
