Naprawa Lenovo ThinkPad Yoga 460-20EM000QGE — najczęstsze problemy

Charakterystyka techniczna i typowe objawy usterek w ThinkPad Yoga 460

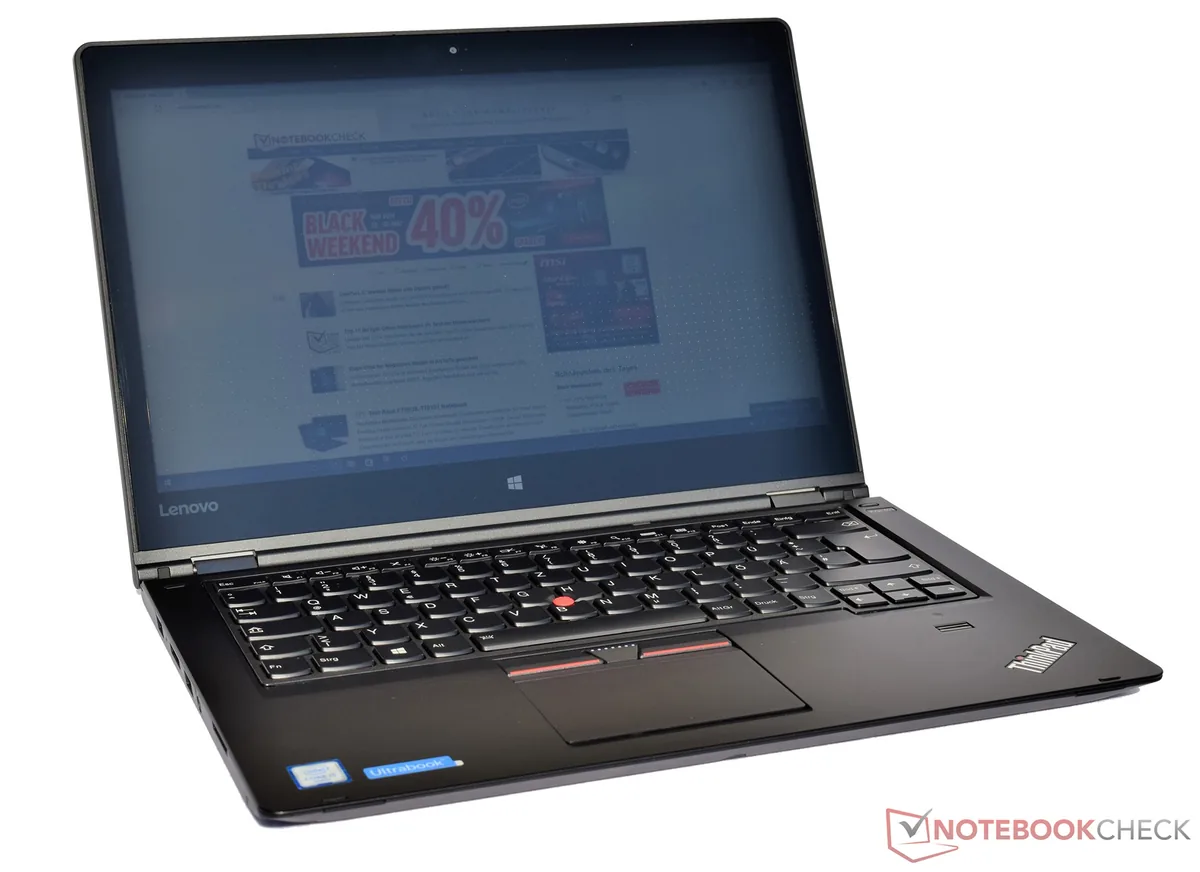

Model Lenovo ThinkPad Yoga 460 (oznaczenie kodowe 20EM000QGE) to urządzenie konwertowalne, łączące cechy tradycyjnego laptopa biznesowego z funkcjonalnością tabletu. Zastosowanie obrotowego zawiasu w zakresie 360 stopni oraz dotykowego panelu ze zintegrowanym digitizerem (aktywną warstwą rozpoznającą nacisk piórka stylus) stawia przed konstrukcją szczególne wymagania mechaniczne i elektroniczne. W trakcie codziennej eksploatacji w trybie namiotu, podstawki czy tabletu dochodzi do nieustannego naprężania wiązek sygnałowych oraz elementów nośnych obudowy wykonanej ze stopów magnezu i tworzywa wzmacnianego włóknem węglowym.

Do najczęściej zgłaszanych objawów nieprawidłowej pracy tego wariantu należą:

• Brak reakcji na dotyk na całej powierzchni matrycy lub w określonych pasach ekranu, często połączony z samoczynnym wywoływaniem kliknięć (zjawisko tzw. ghost touch, czyli fałszywych impulsów pojemnościowych).
• Migotanie obrazu, pionowe pasy lub całkowity zanik podświetlenia ekranu podczas zmiany kąta odchylenia pokrywy matrycy.
• Brak ładowania akumulatora lub przerywanie procesu zasilania przy poruszeniu wtykiem zasilacza (uszkodzenie złącza Slim Tip lub sekcji przetwornicy DC-DC).
• Mechaniczne blokowanie się klawiatury w systemie Lift and Lock (mechanizm chowania klawiszy przy obrocie pokrywy do trybu tabletu).
• Brak reakcji na wciśnięcie przycisku włącznika, cykliczne restarty (tzw. bootloop) lub zatrzymanie procedury POST (Power-On Self-Test, wstępnego testu podzespołów przed załadowaniem systemu operacyjnego) z sygnalizacją diodową.
• Przegrzewanie się urządzenia, głośna praca wentylatora oraz dławienie wydajności procesora pod obciążeniem (thermal throttling, czyli celowe obniżanie taktowania rdzeni w celu uniknięcia uszkodzenia termicznego).

Przyczyny awarii w modelu ThinkPad Yoga 460-20EM000QGE

Złożona konstrukcja mechaniczna i duża gęstość upakowania komponentów na płycie głównej sprawiają, że usterki w tym modelu mają zróżnicowane podłoże. Weryfikacja źródła problemu wymaga uwzględnienia zarówno zużycia zmęczeniowego materiałów, jak i degradacji układów scalonych.

Uszkodzenia taśm sygnałowych i zawiasów 360 stopni

Wielokrotne obracanie ekranu powoduje ciągłe zginanie i skręcanie wiązki eDP (embedded DisplayPort, cyfrowej magistrali przesyłającej sygnał wideo o wysokiej rozdzielczości) oraz dedykowanych przewodów komunikacyjnych digitizera, kamery i czujników położenia. Z czasem dochodzi do mikropęknięć żył miedzianych wewnątrz taśmy lub przetarcia izolacji na krawędzi metalowej prowadnicy zawiasu. Prowadzi to do zwarć linii zasilania podświetlenia do masy lub utraty komunikacji po szynie I2C/USB, co objawia się zanikiem działania dotyku lub czujnika orientacji ekranu.

Degradacja mechanizmu chowania klawiszy (Lift and Lock)

Unikalny mechanizm blokady klawiatury opiera się na plastikowych ramkach i prowadnicach sprzężonych mechanicznie z zawiasami obrotowymi. Zabrudzenia, kurz, okruchy lub próba wymuszenia ruchu klawiszy w trybie tabletu mogą doprowadzić do wyłamania delikatnych zaczepów suwaka. Skutkiem jest zablokowanie klawiszy w pozycji wysuniętej lub wciśniętej, co uniemożliwia stabilne korzystanie z urządzenia i grozi uszkodzeniem powierzchni matrycy przy domykaniu obudowy.

Awarie układu zasilania i sekcji ładowania

Gniazdo zasilania prostokątnego (Slim Tip) w tym modelu jest połączone z płytą główną za pomocą dedykowanej wiązki kablowej, co ogranicza ryzyko wyrwania ścieżek drukowanych z samego laminatu. Jednak na samej płycie głównej awariom ulegają pierwsze tranzystory wejściowe MOSFET (tranzystory polowe sterujące przepływem prądu z zasilacza), kontroler ładowania (układ scalony chargera) oraz kondensatory ceramiczne filtrujące w głównej linii zasilania 20V (VINT20). Zwarcie w tej linii całkowicie odcina zasilanie komputera.

Problemy z układem chłodzenia i pastami termoprzewodzącymi

Układ chłodzenia w Yoga 460 opiera się na pojedynczym wentylatorze promieniowym oraz rurce cieplnej (heatpipe, miedzianej rurce z cieczą roboczą odprowadzającej ciepło z procesora i opcjonalnego dedykowanego układu graficznego). Z biegiem lat fabryczna pasta termoprzewodząca ulega całkowitemu wyschnięciu, tracąc zdolność przewodzenia ciepła. Dodatkowo gromadzący się na wylocie radiatora kurz tworzy zbity filtr, uniemożliwiający swobodny przepływ powietrza, co prowadzi do pracy wentylatora na maksymalnych obrotach i niestabilności systemu.

Procedury diagnostyczne i metodyka naprawy

Rzetelne usunięcie problemu w urządzeniu o konstrukcji hybrydowej wymaga wieloetapowego podejścia technicznego. Prawidłowa diagnoza poprzedza naprawę i pozwala precyzyjnie zlokalizować uszkodzony komponent bez konieczności niepotrzebnej wymiany sprawnych modułów.

Proces serwisowy w przypadku modelu Lenovo ThinkPad Yoga 460 obejmuje następujące kroki:

1. Pomiary elektryczne płyty głównej

W przypadku braku reakcji na włącznik lub problemów z ładowaniem płyta główna jest demontowana i poddawana weryfikacji na stanowisku pomiarowym. Sprawdzana jest rezystancja głównych cewek przetwornic napięć systemowych względem masy (aby wykluczyć zwarcia w liniach zasilania procesora, pamięci RAM czy mostka PCH). Następnie, przy użyciu oscyloskopu i mikroskopu stereoskopowego, weryfikowana jest obecność sygnałów taktujących, stan linii komunikacyjnych SMBus oraz napięć przetwornic pomocniczych 3.3V i 5V (tzw. stan Always-On).

2. Diagnostyka i wymiana modułu wyświetlacza

W przypadku problemów z obrazem lub dotykiem weryfikacji podlega ciągłość taśmy sygnałowej eDP pod zmiennym kątem nachylenia. Jeśli uszkodzeniu uległ digitizer lub doszło do pęknięcia szkła ochronnego, konieczna jest wymiana kompletnego modułu matrycy z warstwą dotykową lub precyzyjna wymiana samej taśmy matrycy. W procesie naprawczym stosujemy wyłącznie nowe komponenty, co zapobiega powtórnemu wystąpieniu problemu zmęczenia materiału.

3. Konserwacja mechanizmu Lift and Lock oraz klawiatury

Jeżeli mechanizm chowania klawiszy uległ zablokowaniu, zespół klawiatury jest demontowany, oczyszczany z zanieczyszczeń stałych, a prowadnice są poddawane inspekcji pod kątem pęknięć. W przypadku uszkodzeń mechanicznych ramki wymieniany jest cały moduł klawiatury na nowy, co przywraca płynne chowanie się klawiszy przy przejściu w tryb tabletu.

4. Regeneracja układu chłodzenia

Układ chłodzenia jest całkowicie demontowany. Stare, skamieniałe pozostałości pasty są usuwane przy użyciu alkoholu izopropylowego (IPA), a powierzchnie miedzianych rdzeni radiatora są polerowane. Aplikowana jest nowa pasta termoprzewodząca o wysokim współczynniku przewodzenia ciepła, a łożysko wentylatora jest czyszczone i smarowane. Czyszczenie i optymalizacja termiczna z reguły nie przekracza 24 godzin.

5. Programowanie układów KBC i pamięci BIOS/UEFI

W sytuacjach, gdy urządzenie nie przechodzi procedury POST lub występuje błąd sumy kontrolnej oprogramowania układowego, programujemy pamięć flash SPI BIOS oraz układ KBC (Keyboard Controller / Embedded Controller, mikrokontroler zarządzający klawiaturą, zasilaniem i czujnikami) przy użyciu programatorów sprzętowych ze zweryfikowanym wsadem.

Doświadczenie serwisu wynoszące ponad 20 lat oraz ponad 10 000 urządzeń obsłużonych w toku naszej działalności pozwala nam na sprawne usuwanie powtarzalnych wad konstrukcyjnych. Całkowity czas standardowej naprawy z reguły nie przekracza 3 dni. Na wykonane usługi montażowe oraz użyte podzespoły udzielana jest gwarancja do 12 miesięcy. Na czas realizacji zlecenia zapewniamy bezpłatny laptop zastępczy na cały czas trwania procedury, bez kaucji i limitu czasowego.

Ryzyko związane z samodzielną naprawą

Konstrukcja hybrydowa serii ThinkPad Yoga różni się znacząco od klasycznych laptopów biznesowych. Próby samodzielnego demontażu lub naprawy bez odpowiedniego zaplecza technicznego często prowadzą do poważniejszych uszkodzeń:

• Uszkodzenie matrycy przy demontażu ramki: Panel dotykowy w Yoga 460 jest fabrycznie laminowany ze szkłem frontowym i osadzony na mocnych taśmach klejących. Próba podważenia ramki bez odpowiedniego podgrzania na separatorze podciśnieniowym niemal zawsze kończy się pęknięciem szkła digitizera lub matrycy IPS.
• Zwarcie linii zasilania matrycy: Podłączanie lub odłączanie taśmy eDP przy podpiętym akumulatorze (bądź aktywnym zasilaniu wewnętrznym) skutkuje natychmiastowym spaleniem bezpiecznika podświetlenia lub przebiciem linii 20V bezpośrednio do linii sygnałowych procesora, co prowadzi do nieodwracalnego zniszczenia układu SoC.
• Złamanie prowadnic mechanizmu Lift and Lock: Nieprawidłowe złożenie mechanizmu klawiatury bez zsynchronizowania pozycji suwaków z zawiasami prowadzi do wyłamania ząbków synchronizujących przy pierwszym obrocie pokrywy.
• Niewłaściwy dobór materiałów termoprzewodzących: Zastosowanie zbyt grubych termopadów (elastycznych podkładek termoprzewodzących) na sekcji zasilania lub nieprawidłowej ilości pasty powoduje brak przylegania radiatora do rdzenia procesora, co grozi jego przegrzaniem.

Organizacja obsługi serwisowej

Obsługa urządzeń realizowana jest w modelu mobilnym, bez konieczności dostarczania sprzętu do punktu stacjonarnego. Serwisant lub kierowca realizuje dojazd do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km. W przypadku drobnych usterek programowych, konfiguracji czy podstawowych wymian modułowych większość usterek usuwamy podczas pierwszej wizyty bezpośrednio w miejscu wskazanym przez klienta. Wizyta serwisanta na miejscu jest usługą odpłatną za wykonaną pracę, przy czym sam dojazd pozostaje bezpłatny.

W przypadku skomplikowanych napraw elektronicznych na poziomie płyty głównej (mikrolutowanie BGA, wymiana układów scalonych, diagnostyka zwarć) sprzęt odbierany jest przez kierowcę w trybie door-to-door. W tym trybie diagnoza poprzedza naprawę i jest całkowicie bezpłatna. Jeśli naprawa w trybie door-to-door nie przyniesie rezultatu, obowiązuje zasada, że klient nie ponosi kosztów procedury. W przypadku rozliczeń z podmiotami gospodarczymi wystawiana jest faktura bez VAT.

Najczęściej zadawane pytania (FAQ)

Czy w przypadku uszkodzenia dotyku w Lenovo ThinkPad Yoga 460 konieczna jest wymiana całego skrzydła matrycy?
Zależy to od dokładnego charakteru usterki. Jeśli uszkodzeniu uległa wyłącznie taśma sygnałowa przechodząca przez zawias, wystarczy jej wymiana na nowy komponent. W sytuacji mechanicznego pęknięcia szkła digitizera lub rozwarstwienia panelu dotykowego konieczny jest montaż nowego modułu ekranu ze zintegrowanym digitizerem.

Dlaczego klawiatura nie chowa się po obróceniu ekranu w tryb tabletu?
Przyczyną jest najczęściej mechaniczne zablokowanie lub wyłamanie elementów systemu Lift and Lock (specjalnej ramki unoszącej się i blokującej skok klawiszy przy obrocie zawiasów). Wymaga to rozebrania mechanizmu, oczyszczenia prowadnic lub wymiany zespołu klawiatury na nowy.

Laptop nie włącza się i nie świeci dioda przy gnieździe zasilania — co to oznacza?
Brak sygnalizacji diodowej po podłączeniu zasilacza wskazuje zazwyczaj na uszkodzenie w głównym torze zasilania. Może to być uszkodzona wiązka gniazda Slim Tip, przebity tranzystor wejściowy MOSFET lub zwarcie kondensatora w linii 20V na płycie głównej. Weryfikację przeprowadza się za pomocą pomiarów rezystancji i napięć na sekcji wejściowej.

Czy po wymianie taśmy matrycy ekran będzie działał stabilnie przy ciągłym obracaniu?
Tak, montaż nowej, fabrycznej taśmy sygnałowej wraz z jej prawidłowym poprowadzeniem w kanale zawiasu przywraca pełną elastyczność połączenia. Wykorzystujemy wyłącznie nowe podzespoły, co eliminuje problem zmęczenia materiału i zapewnia bezawaryjną pracę mechanizmu obrotowego.
