Geneza i kontekst konstrukcyjny modelu Lenovo ThinkPad A485

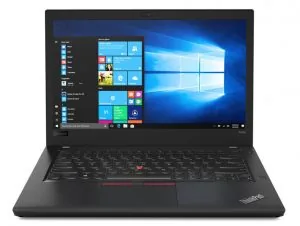

Model Lenovo ThinkPad A485 stanowi interesujący punkt w historii biznesowych notebooków tej marki. Wprowadzony jako bezpośredni odpowiednik cenionego modelu ThinkPad T480, bazował na tej samej obudowie i architekturze peryferyjnej, jednak zasadnicza różnica kryła się w platformie obliczeniowej. Zamiast tradycyjnie stosowanych układów Intel, sercem urządzenia stała się platforma AMD z procesorami Ryzen Mobile pierwszej generacji (mikroarchitektura Zen ze zintegrowanym układem graficznym Radeon Vega). W strukturze produktowej ThinkPad A485 wypełniał lukę między klasyczną serią T a potrzebą wdrożenia alternatywnych układów scalonych, zanim marka zdecydowała się na jednolite nazewnictwo z literą „s” lub końcówką „Gen” w późniejszych modelach T14.
Choć sam ThinkPad A485 jako model nominalny był bezpośrednim następcą wcześniejszego A475 (opartego na starszej architekturze Excavator/Bristol Ridge), w toku jego rynkowej obecności oraz późniejszych rewizji płyt głównych zaszło wiele istotnych zmian konstrukcyjnych, układowych i programowych. W kolejnych partiach produkcyjnych producent modyfikował poszczególne sekcje zasilania, układy chłodzenia, wersje mikrokodu AGESA (AMD Generic Encapsulated Software Architecture — podstawowy kod inicjalizacyjny dla procesorów AMD) oraz oprogramowanie układowe UEFI (Unified Extensible Firmware Interface — nowoczesny interfejs między systemem operacyjnym a oprogramowaniem układowym płyty głównej). Z perspektywy wieloletniej eksploatacji oraz serwisu, różnice między wczesnymi a późniejszymi rewizjami tego modelu determinują stabilność pracy, podatność na przegrzewanie oraz możliwości naprawy poszczególnych modułów.
Ewolucja podzespołów i warianty konstrukcyjne w toku produkcji
Analizując zmiany, jakie zachodziły w obrębie platformy A485 oraz jej bezpośredniego otoczenia w obrębie serii ThinkPad T, należy zwrócić uwagę na kilka kluczowych obszarów sprzętowych, które ewoluowały w trakcie obecności tego modelu na rynku:
- Rewizje płyt głównych i kontrolera KBC/EC: Wczesne wersje płyt głównych zmagały się ze specyficznym zarządzaniem stanami energetycznymi C-states (stany oszczędzania energii procesora) oraz ograniczeniami limitów mocy cTDP (configurable Thermal Design Power — konfigurowalny pobór mocy termicznej). W późniejszych partiach modyfikowano schemat linii zasilających oraz oprogramowanie kontrolera wbudowanego EC (Embedded Controller — mikrokontroler zarządzający m.in. ładowaniem baterii, pracą wentylatora i klawiaturą), co przełożyło się na płynniejszą pracę pod długotrwałym obciążeniem.
- Moduł chłodzenia i termika: W zależności od konfiguracji i okresu montażu stosowano radiatory z jedną lub dwiema rurkami cieplnymi heatpipe (miedziane rurki odprowadzające ciepło do radiatora). Wersje z mocniejszymi jednostkami graficznymi wymagały bardziej rozbudowanego układu rozpraszania ciepła, co w kolejnych rocznikach stało się standardem w przypadku zamówień płyt głównych na wymianę.
- Magistrala pamięci masowej: Zastosowanie interfejsu M.2 NVMe (Non-Volatile Memory Express — protokół komunikacji dla szybkich dysków SSD) w dedykowanej ramce w zatoce dysku 2,5 cala. We wczesnych wydaniach ograniczenie stanowiła przepustowość PCIe do dwóch linii (PCIe x2), co w późniejszych wariantach optymalizowano na poziomie mikrokodu chipsetu i kontrolera pamięci masowej.
- Matryce i kontrolery podświetlenia: Początkowe serie wyposażano w podstawowe panele HD w technologii TN (Twisted Nematic — starszy typ matrycy o węższych kątach widzenia) lub FHD IPS (In-Plane Switching — matryca zapewniająca szerokie kąty widzenia i lepsze odwzorowanie barw). W późniejszych miesiącach produkcji udział matryc IPS o wyższej jasności i lepszym kontraście znacząco wzrósł, co wymagało stosowania odpowiednich taśm sygnałowych eDP (Embedded DisplayPort — wewnętrzny standard przesyłu sygnału wideo).
- Podwójny system zasilania Power Bridge: ThinkPad A485 zachował architekturę dwóch baterii — jednej wewnętrznej i jednej wymiennej na gorąco (Hot-Swap). W kolejnych partiach uaktualniono układ scalony chargera (kontrolera ładowania), aby wyeliminować problemy z nierównomiernym rozładowywaniem i zużyciem ogniw litowo-jonowych.
Typowe usterki i specyfika diagnostyki w ThinkPad A485
W niezależnym serwisie regularnie diagnozuje się laptopy ThinkPad A485 z różnymi objawami awarii, które wynikają ze specyfiki połączenia architektury serii T z pierwszą generacją mobilnych procesorów Ryzen. Do najczęstszych problemów należą:
- Zawieszanie się oprogramowania układowego UEFI/BIOS: Błędy w kości pamięci SPI Flash (układ scalony przechowujący kod rozruchowy płyty głównej) po nieudanych automatycznych aktualizacjach systemu Windows lub uszkodzenia sumy kontrolnej po nagłym odcięciu zasilania.
- Awarie toru zasilania USB-C / Power Delivery: Uszkodzenia kontrolera PD (Power Delivery — układ negocjujący napięcie ładowania przez złącze USB-C) oraz zabezpieczeń przeciwprzepięciowych ESD (Electrostatic Discharge — ochrona przed wyładowaniami elektrostatycznymi). Problem ten często objawia się całkowitym brakiem reakcji na podłączenie zasilacza lub brakiem ładowania baterii wewnętrznej.
- Zjawisko Thermal Throttlingu: Spadek taktowania zegara procesora pod wpływem przegrzewania się przetwornicy zasilania VCore (sekcja zasilająca rdzenie procesora). Wysuszenie fabrycznych past termoprzewodzących oraz degradacja termopadów powodują gwałtowny spadek wydajności w codziennych zadaniach.
- Zużycie gniazd dokowania i portów bocznych: Mechaniczne uszkodzenia hybrydowego złącza dokowania bocznego CS18 oraz portów USB-C na skutek naprężeń mechanicznych podczas przenoszenia urządzenia z podłączonymi przewodami.
Procedury serwisowe, diagnostyka laboratoryjna i regeneracja płyt głównych
Proces naprawy i weryfikacji stanu technicznego w ThinkPad A485 wymaga zachowania rygorystycznych procedur laboratoryjnych. Każda ingerencja sprzętowa opiera się na precyzyjnym pomiarze sygnałów logicznych i napięć stałych na płycie głównej.
Diagnostyka układu zasilania rozpoczyna się od analizy poboru prądu za pomocą zasilacza laboratoryjnego z regulacją ograniczenia prądowego. W przypadku braku startu weryfikuje się obecność napięć głównych: linii 3.3V i 5V ze stacji przetwornic pomocniczych, a następnie sygnałów Enable (sygnały załączenia poszczególnych sekcji) generowanych przez kontroler KBC. W przypadku uszkodzeń toru USB-C sprawdzane są linie komunikacyjne CC1/CC2 oraz stan tranzystorów MOSFET (polowe tranzystory z izolowaną bramką) przełączających napięcie głównej szyny zasilającej.
Gdy dochodzi do uszkodzenia mikrokodu, stosuje się bezpośrednie programowanie kości pamięci flash w zewnętrznym programatorze sprzętowym z zachowaniem unikalnych danych DMI (Desktop Management Interface — dane identyfikacyjne urządzenia, takie jak numer seryjny, model czy klucz systemu). W przypadku problemów termicznych usuwa się stare, utlenione nośniki ciepła i aplikuje nowe pasty o wysokim współczynniku przewodzenia ciepła oraz precyzyjnie dobrane termopady silikonowe na sekcję zasilania VRM (Voltage Regulator Module).
Do napraw wykorzystuje się wyłącznie nowe podzespoły, co w przypadku układów scalonych, gniazd zasilania czy wentylatorów chłodzenia zapewnia stabilną pracę urządzenia. Czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, natomiast podstawowe czynności konserwacyjne, czyszczenie układu chłodzenia oraz optymalizacja termiczna zamykają się w czasie do 24 godzin. Na wykonane prace udzielana jest gwarancja do 12 miesięcy. Na czas trwania procedury serwisowej istnieje możliwość udostępnienia bezpłatnego laptopa zastępczego bez konieczności wpłaty kaucji.
Zagrożenia związane z niefachową ingerencją i samodzielnymi naprawami
Konstrukcja laptopów Lenovo z serii ThinkPad uchodzi za modułową, co nierzadko skłania użytkowników do samodzielnych prób modernizacji lub napraw. W przypadku modelu A485 istnieje jednak kilka pułapek konstrukcyjnych, które mogą doprowadzić do nieodwracalnego uszkodzenia płyty głównej:
- Niezastosowanie procedury odłączenia baterii w UEFI: Płyta główna posiada wbudowaną baterię wewnętrzną. Rozpoczęcie demontażu obudowy, matrycy lub taśm sygnałowych bez uprzedniego programowego odłączenia zasilania wewnętrznego w menu BIOS (opcja Disable Built-in Battery) natychmiast prowadzi do zwarcia na linii zasilania podświetlenia matrycy i przepalenia bezpieczników SMD lub kontrolera KBC.
- Użycie niewłaściwych śrub montażowych: Różnice w długości śrub mocujących dolną pokrywę i układ chłodzenia mogą skutkować przewierceniem wielowarstwowego laminatu płyty głównej (PCB — Printed Circuit Board), co prowadzi do przerwania mikroskopijnych ścieżek sygnałowych w warstwach wewnętrznych.
- Niewłaściwy dobór grubości termopadów: Zastosowanie zbyt grubych podkładek termoprzewodzących na pamięci VRAM lub sekcję VRM powoduje brak prawidłowego docisku głównej stopy radiatora do rdzenia APU (Accelerated Processing Unit — zintegrowany procesor z grafiką), skutkując niemal natychmiastowym przegrzaniem i wyłączeniem komputera.
- Uszkodzenie delikatnych zatrzasków FPC: Złącza taśm klawiatury, trackpointa i touchpada (złącza FPC — Flexible Printed Circuit) są niezwykle kruche. Wyłamanie mechanizmu dociskowego wymaga precyzyjnej wymiany całego gniazda metodą lutowania gorącym powietrzem (Hot-Air).
Praktyczne aspekty modernizacji i optymalizacji ThinkPad A485
Użytkownicy planujący przedłużenie cyklu życia tego modelu powinni zwrócić uwagę na konfigurację pamięci RAM. Zastosowana architektura AMD Ryzen z grafiką Vega jest niezwykle wrażliwa na przepustowość pamięci operacyjnej. Praca w trybie jednokanałowym (Single-Channel — zainstalowany tylko jeden moduł pamięci) powoduje spadek wydajności podsystemu graficznego nawet o 30–40 procent w porównaniu do trybu dwukanałowego (Dual-Channel — dwa symetryczne moduły pamięci). Wymiana pamięci na dwa identyczne moduły DDR4 o odpowiedniej częstotliwości pracy stanowi jeden z najbardziej efektywnych kroków modernizacyjnych.
Kolejnym kluczowym elementem jest stan obu baterii. Diagnostyka oprogramowania układowego baterii pozwala określić stopień degradacji chemicznej ogniw oraz liczbę przebytych cykli ładowania. Wymiana zużytych pakietów na fabrycznie nowe pozwala przywrócić pełną funkcjonalność technologii Power Bridge, która w zamyśle projektantów miała umożliwiać wielogodzinną pracę w warunkach mobilnych.
Najczęściej zadawane pytania (FAQ)
Czy ThinkPad A485 można zmodernizować o nowszy procesor z serii Ryzen 3000 lub 4000?
Nie, procesor w tym modelu jest układem typu BGA (Ball Grid Array — układ przylutowany na stałe do płyty głównej za pomocą kulek cynowych) i nie jest osadzony w gnieździe wymiennym. Ponadto architektura płyty głównej oraz oprogramowanie układowe UEFI nie obsługują nowszych generacji procesorów.
Dlaczego po wymianie dysku na model M.2 NVMe komputer nie osiąga maksymalnych prędkości transferu?
Wynika to z konstrukcji magistrali w modelu A485, gdzie złącze adaptera dyskowego w zatoce 2,5 cala obsługuje ograniczoną liczbę linii transmisyjnych (PCIe x2 zamiast PCIe x4). Jest to cecha konstrukcyjna tej architektury, a nie wada samego dysku.
Jakie są objawy uszkodzenia kontrolera ładowania USB-C w tym modelu?
Typowym objawem jest brak reakcji diody sygnalizacyjnej na podłączenie oryginalnego zasilacza, komunikat systemu o powolnym ładowaniu lub działanie komputera wyłącznie na naładowanej baterii bez możliwości jej doładowania. Wymaga to diagnostyki układów przetwornic na płycie głównej.
Czy głośna praca wentylatora po aktualizacji systemu oznacza awarię chłodzenia?
Nie zawsze oznacza to uszkodzenie mechaniczne wentylatora. Bardzo często przyczyną jest zablokowanie profili termicznych w oprogramowaniu układowym lub wyschnięcie pasty termoprzewodzącej, co zmusza układ chłodzenia do ciągłej pracy na maksymalnych obrotach w celu ochrony procesora przed przegrzaniem.
