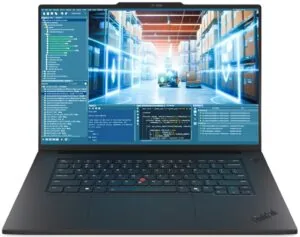

Różnice generacyjne w Lenovo ThinkPad T1g — co zmieniało się między rocznikami

Ewolucja konstrukcyjna i technologiczna laptopów Lenovo ThinkPad serii T

Seria Lenovo ThinkPad T od lat stanowi fundament segmentu laptopów biznesowych, łącząc odporność mechaniczną z zaawansowaną kulturą pracy. Wprowadzenie poszczególnych generacji modeli tej linii wiązało się z istotnymi modyfikacjami architektonicznymi, zmianami w układzie zasilania oraz ewolucją standardów magistrali danych. Analiza różnic między kolejnymi rocznikami pozwala zrozumieć, jak zmieniały się wymagania serwisowe, dostępność podzespołów oraz podatność na specyficzne usterki sprzętowe.

Wraz z rozwojem technologii w obrębie rodziny ThinkPad T obserwowano stopniowe przejście od modułowych, łatwo wymiennych komponentów w stronę konstrukcji bardziej zintegrowanych. Zmiany te objęły między innymi architekturę pamięci operacyjnej, technologie wyświetlania obrazu, gniazda rozszerzeń oraz systemy chłodzenia procesora i dedykowanych układów graficznych. Każda kolejna generacja wprowadzała nowe standardy interfejsów, co bezpośrednio wpłynęło na metodykę diagnozowania problemów elektronicznych na płycie głównej.

Z punktu widzenia eksploatacji i serwisu, znajomość specyfiki konkretnego rocznika jest kluczowa. To, co w starszych modelach wymagało prostej wymiany modułu, w nowszych rocznikach bywa trwale połączone z laminatem płyty głównej metodą BGA (układ montowany powierzchniowo za pomocą siatki kulek lutowniczych). Prawidłowa identyfikacja generacji sprzętu umożliwia precyzyjny dobór procedur naprawczych oraz komponentów zamiennych.

Główne zmiany konstrukcyjne między kolejnymi generacjami

Różnice między rocznikami manifestują się w kilku kluczowych obszarach architektury urządzeń. Do najważniejszych zmian technologicznych należą:

• Integracja pamięci RAM: Wczesne generacje wykorzystywały tradycyjne gniazda SO-DIMM (złącza dla modułów pamięci operacyjnej), umożliwiające swobodną rozbudowę. W kolejnych rocznikach wprowadzono konfiguracje hybrydowe (część pamięci wlutowana w płytę główną plus jeden wolny slot), a w najnowszych odsłonach zastosowano wyłącznie pamięć wlutowaną typu LPDDR, co uniemożliwia tradycyjną wymianę modułów przez użytkownika.
• Interfejsy zasilania i komunikacji: Starsze rozwiązania korzystały z prostokątnych złączy zasilających typu Slim Tip z dedykowaną linią identyfikacyjną. Nowsze roczniki przeszły w pełni na standard USB-C z obsługą Power Delivery oraz Thunderbolt (protokół szybkiej transmisji danych i zasilania przez jedno złącze). Zmiana ta wpłynęła na budowę sekcji zasilania oraz kontrolerów wejściowych na płycie głównej.
• Układ klawiatury i mechanizm TrackPoint: Ewolucji uległ skok klawiszy oraz sposób montażu klawiatury. W starszych konstrukcjach wymiana klawiatury odbywała się od góry po zwolnieniu blokad, podczas gdy w nowszych wersjach klawiatura bywa zintegrowana z górną obudową (palmrestem), co wymaga pełnego demontażu wnętrza laptopa podczas naprawy.
• Panele matryc i interfejsy wideo: Przejście z interfejsów LVDS na eDP (cyfrowy standard połączenia ekranu z płytą główną) o wyższej przepustowości pozwoliło na stosowanie matryc o wysokiej rozdzielczości, niskim poborze energii (Low Power) oraz powłokach ograniczających kąty widzenia (filtry prywatności PrivacyGuard).
• Materiały obudowy: Zmiana proporcji stosowania stopów magnezu, tworzywa sztucznego wzmacnianego włóknem węglowym (CFRP) oraz aluminium wpłynęła na sztywność korpusu i sposób odprowadzania ciepła ze strefy roboczej.

Architektura płyty głównej i sekcji zasilania w ujęciu rocznikowym

Najistotniejsze zmiany z perspektywy serwisu elektronicznego zaszły w obrębie laminatu płyty głównej (PCB). Wraz z kolejnymi rocznikami wzrastało zagęszczenie elementów, co wymusiło stosowanie wielowarstwowych płyt o miniaturowych ścieżkach sygnałowych. Równocześnie ewoluowały przetwornice napięć oraz układy sterujące zasilaniem.

Wprowadzenie ładowania przez porty USB-C wymusiło implementację zaawansowanych układów scalonych typu Power Delivery Controller oraz tranzystorów MOSFET (polowych tranzystorów sterujących przepływem prądu) o wysokiej sprawności. W niektórych rocznikach specyficznym zagadnieniem stała się komunikacja między kontrolerem Thunderbolt a pamięcią SPI Flash, w której przechowywane jest oprogramowanie układowe (firmware). Błędy w komunikacji tego kontrolera w pewnych seriach prowadziły do stopniowej utraty możliwości ładowania akumulatora lub braku detekcji urządzeń peryferyjnych.

Kolejną różnicą jest konstrukcja układu chłodzenia. Wraz ze wzrostem liczby rdzeni w procesorach nowszych generacji, miedziane rurki cieplne (heatpipe) oraz radiatory zyskały bardziej rozbudowane profile. Zastosowanie wydajniejszych wentylatorów z gęstszym ułożeniem łopatek poprawiło przepływ powietrza, jednak zwiększyło wrażliwość układu na odkładanie się kurzu i pyłu w kanałach wylotowych.

Diagnostyka i procedury naprawcze w niezależnym serwisie

Diagnoza poprzedza każdą naprawę i pozwala precyzyjnie określić, z jaką usterką zmaga się konkretny egzemplarz. Ze względu na różnice między rocznikami, proces weryfikacji stanu technicznego przebiega według ściśle określonych etapów:

• Weryfikacja linii zasilania i zwarć: Pomiar rezystancji na głównych cewkach przetwornic napięcia za pomocą multimetru cyfrowego oraz laboratoryjnego zasilacza z regulacją prądu. Pozwala to ustalić, czy zwarcie występuje w gałęzi głównej, sekcji ładowania akumulatora, czy bezpośrednio w zasilaniu procesora.
• Analiza termowizyjna: Zastosowanie kamery termowizyjnej do lokalizacji przegrzewających się elementów SMD (miniaturowych komponentów montowanych powierzchniowo) oraz uszkodzonych sterowników zasilania.
• Diagnostyka układu Thunderbolt / Power Delivery: Sprawdzenie poprawności negocjacji napięć wejściowych (od podstawowego napięcia zasilania do wyższych progów standardu PD) oraz integralności oprogramowania układowego kontrolera.
• Programowanie pamięci BIOS/UEFI: Weryfikacja sum kontrolnych i programowanie kości pamięci Flash z użyciem zewnętrznego programatora, włącznie z czyszczeniem regionu ME (Management Engine) w przypadku problemów z opóźnionym startem lub restartami.
• Naprawa połączeń BGA: W przypadku uszkodzeń kulek lutowniczych pod wlutowanymi układami pamięci lub mostkami hybrydowymi, wykonywany jest proces reballingu (wymiana spoiwa lutowniczego) lub bezpośrednia wymiana układu scalonego na nową jednostkę przy użyciu profilu lutowniczego na stacji BGA.

Do napraw wykorzystywane są wyłącznie nowe części zamienne, co zapewnia stabilną pracę laptopa po zakończeniu serwisu. W przypadku konieczności przeprowadzenia naprawy wymagającej precyzyjnego sprzętu stacjonarnego, laptop może zostać odebrany przez kierowcę w procedurze door-to-door, gdzie diagnoza jest całkowicie bezpłatna. Na wykonane usługi udzielana jest gwarancja do 12 miesięcy, a na cały czas trwania prac dostępny jest bezpłatny laptop zastępczy bez kaucji i limitu czasowego.

Typowe błędy przy samodzielnych próbach naprawy i modernizacji

Różnice konstrukcyjne między rocznikami sprawiają, że próby samodzielnej ingerencji w sprzęt bez odpowiedniej dokumentacji schematycznej często kończą się pogłębieniem usterki. Do najczęstszych pomyłek należą:

• Brak odłączenia akumulatora wewnętrznego: Wiele nowszych generacji posiada zintegrowany akumulator wewnętrzny z funkcją programowego wyłączania w menu BIOS. Demontaż taśmy matrycy eDP lub modułów przy podłączonym zasilaniu prowadzi do natychmiastowego przepalenia bezpiecznika podświetlenia matrycy lub uszkodzenia linii sygnałowej w procesorze.
• Niewłaściwy dobór długości śrub montażowych: W konstrukcjach poszczególnych roczników stosowane są śruby o zróżnicowanej długości gwintu. Wkręcenie zbyt długiej śruby w niewłaściwe gniazdo może spowodować przebicie ścieżek na wewnętrznych warstwach płyty głównej, co prowadzi do nieodwracalnego uszkodzenia laminatu.
• Próby wymiany wlutowanej pamięci RAM: Brak wiedzy o architekturze danego rocznika prowadzi do prób siłowego demontażu elementów trwale zespolonych z płytą, co skutkuje zerwaniem padów lutowniczych.
• Użycie niewłaściwych materiałów termoprzewodzących: Zastosowanie past o zbyt niskiej przewodności cieplnej lub termopadów o nieodpowiedniej grubości powoduje brak prawidłowego docisku radiatora do rdzenia krzemowego, wywołując zjawisko thermal throttlingu (automatycznego obniżania taktowania procesora w celu ochrony przed przegrzaniem).
• Uszkodzenia mechaniczne gniazd FPC: Złącza taśm sygnałowych (np. od touchpada, klawiatury czy czytnika linii papilarnych) w nowszych rocznikach są wyjątkowo kruche. Nieumiejętne podważenie zapinki skutkuje wyłamaniem gniazda i utratą połączenia.

Profilaktyka i konserwacja układu chłodzenia

Bez względu na generację laptopa, kluczowym czynnikiem wpływającym na żywotność podzespołów jest regularna konserwacja układu chłodzenia. Z biegiem czasu fabryczna pasta termoprzewodząca ulega degradacji i wysycha, tracąc zdolność do efektywnego przekazywania energii cieplnej z rdzenia krzemowego na miedzianą stopę radiatora.

Profesjonalna konserwacja obejmuje dokładne usunięcie starej warstwy materiału termicznego przy użyciu alkoholu izopropylowego (IPA), oczyszczenie komory wentylatora z nagromadzonych zanieczyszczeń oraz nałożenie nowej pasty termoprzewodzącej o wysokim współczynniku przewodzenia ciepła. W konstrukcjach o gęstym upakowaniu elementów proces ten pozwala na obniżenie temperatur pracy podzespołów nawet o kilkanaście stopni, co bezpośrednio chroni sekcję zasilania oraz układ scalony przed degradacją termiczną.

Najczęściej zadawane pytania (FAQ)

Czy w nowszych rocznikach ThinkPad T można samodzielnie zwiększyć ilość pamięci RAM?
Zależy to ściśle od konkretnej konfiguracji płyty głównej. W modelach, w których producent zastosował wyłącznie pamięć wlutowaną (LPDDR), rozbudowa poprzez tradycyjne dodanie modułu nie jest możliwa. Zmiana konfiguracji w takich wariantach wymaga zaawansowanej wymiany kości BGA na płycie głównej w warunkach serwisowych. W wersjach z wolnym bankiem SO-DIMM możliwa jest instalacja dodatkowego modułu pamięci.

Dlaczego laptop przestał ładować się przez port USB-C?
W nowszych generacjach przyczyną problemu bywa uszkodzenie mechaniczne samego złącza, awaria tranzystorów kluczujących w torze ładowania lub błąd oprogramowania układowego kontrolera Power Delivery / Thunderbolt. Diagnoza laboratoryjna pozwala ustalić, czy usterka leży po stronie programowej, czy wymaga wymiany elementów elektronicznych na płycie głównej.

Czy elementy obudowy i klawiatury są wymienne między różnymi rocznikami?
Z reguły nie. Poszczególne generacje różnią się rozstawem zaczepów, prowadzeniem taśm sygnałowych, głębokością korpusu oraz sposobem mocowania podzespołów. Zastosowanie części z innego rocznika najczęściej prowadzi do braku kompatybilności mechanicznej lub elektronicznej. W naprawach stosuje się wyłącznie nowe elementy dedykowane do konkretnego modelu.

Jak długo trwa standardowa naprawa płyty głównej lub konserwacja?
Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter prac na to pozwala. Standardowa procedura czyszczenia i konserwacji układu chłodzenia z reguły nie przekracza 24 godzin, natomiast zaawansowana naprawa elektroniki płyty głównej z reguły nie przekracza 3 dni roboczych.
