Charakterystyka techniczna i typowe symptomy usterek w modelu ThinkPad E585

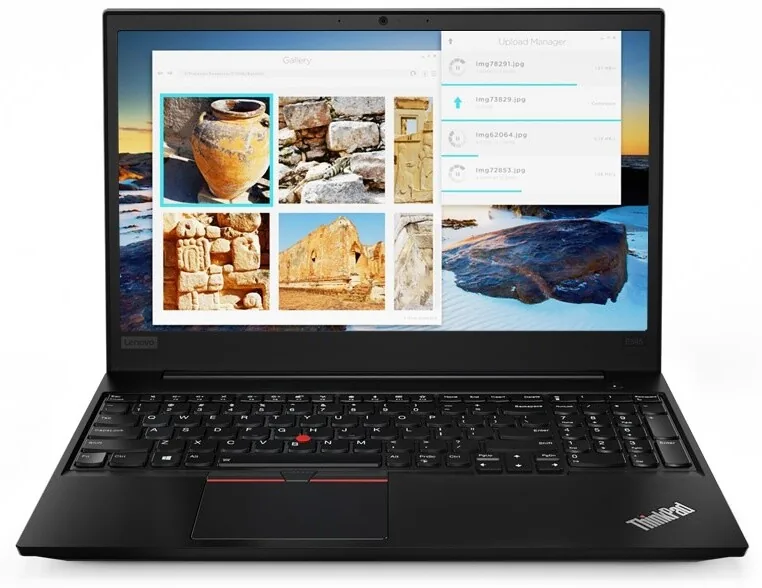

Model ThinkPad E585 oznaczony kodem konfiguracyjnym 20KV0008MH to czternasto- i piętnastocalowa konstrukcja biznesowa oparta na architekturze procesorowej ze zintegrowanym układem graficznym. W codziennej eksploatacji urządzenia te wykazują dużą odporność mechaniczną, jednak specyfika ich budowy wewnętrznej oraz układu zasilania i chłodzenia niesie ze sobą konkretne wyzwania serwisowe. Prawidłowa identyfikacja pierwszych objawów nieprawidłowości pozwala uniknąć wtórnych uszkodzeń wielowarstwowej płyty głównej (laminatu PCB z gęsto upakowanymi ścieżkami sygnałowymi i masowymi).

Do najczęściej obserwowanych objawów awarii w tej jednostce należą:

Brak reakcji na wciśnięcie włącznika lub cykliczne zapalanie się diody zasilania bez uruchomienia matrycy (zjawisko określane jako brak przejścia procedury POST, czyli wstępnego autotestu podzespołów po włączeniu zasilania).
Wydłużone uruchamianie systemu, zawieszanie się pod obciążeniem oraz niespodziewane wyłączenia podczas pracy z wymagającymi aplikacjami biurowymi lub graficznymi.
Brak ładowania akumulatora przez zintegrowany port USB typu C lub niestabilne połączenie z replikatorami portów i stacjami dokującymi.
Głośna praca wentylatora układu chłodzenia połączona z throttlingiem termicznym (automatycznym obniżaniem częstotliwości taktowania procesora w celu ochrony przed przegrzaniem).
Brak obrazu na matrycy przy jednoczesnym działaniu podświetlenia klawiatury i zewnętrznych wskaźników LED.
Mechaniczne opory na zawiasach oraz pęknięcia dolnej obudowy w rejonie mocowania prowadnic ekranu.

Przyczyny problemów sprzętowych i elektronicznych w ThinkPadzie E585

Analiza laboratoryjna usterek występujących w wariancie 20KV0008MH wskazuje na kilka głównych źródeł problemów. Pierwszym z nich jest specyfika zasilania poprzez gniazdo USB-C Power Delivery (standard cyfrowej negocjacji napięcia zasilania między ładowarką a płytą główną). W tym modelu port ten jest wlutowany bezpośrednio w płytę główną. Codzienne naprężenia mechaniczne, używanie zasilaczy o niestabilnych parametrach wyjściowych lub przepięcia sieciowe prowadzą do uszkodzenia układu kontrolera ładowania (scalaka odpowiedzialnego za zarządzanie liniami zasilania i komunikację z baterią) lub tranzystorów MOSFET w głównej gałęzi zasilania.

Drugim istotnym czynnikiem jest degradacja termiczna. Połączenie procesora i wydajnego rdzenia graficznego w jednej strukturze krzemowej generuje duże ilości ciepła skoncentrowane na niewielkiej powierzchni. Fabryczna pasta termoprzewodząca (substancja wypełniająca mikroszczeliny między rdzeniem krzemowym a miedzianym radiatorem) z biegiem lat ulega wysuszeniu i utracie właściwości przewodzenia ciepła. Skutkuje to przegrzewaniem się nie tylko samej jednostki centralnej, ale również sekcji zasilania VRM (modułu regulatora napięcia dostarczającego precyzyjnie kontrolowany prąd do procesora).

Trzecią grupę stanowią błędy integralności oprogramowania układowego UEFI/BIOS (niskopoziomowego systemu zarządzającego komunikacją między sprzętem a systemem operacyjnym). Nieudana automatyczna aktualizacja, błędy w kości pamięci Flash SPI lub zanik zasilania podczas procedury zapisu prowadzą do stanu, w którym urządzenie nie podejmuje pracy, mimo w pełni sprawnej sekcji zasilania.

Procedura diagnostyczna i standard naprawy w serwisie dojazdowym

Rzetelna diagnoza poprzedza każdą naprawę i opiera się na eliminacji przyczyn, a nie tylko maskowaniu objawów. W przypadku zgłoszenia realizowanego przez nasz mobilny zespół, serwisant lub kierowca dojeżdża pod wskazany adres na terenie Warszawy i okolic w promieniu 40 km, zwykle w czasie do 1 godziny od przyjęcia dyspozycji. Jeśli naprawa wymaga zaawansowanych prac mikrolutowniczych, sprzęt jest odbierany przez kierowcę w procedurze door-to-door, w ramach której diagnoza laptopa jest w pełni bezpłatna.

Proces diagnostyczny i naprawczy obejmuje następujące etapy:

Weryfikacja linii zasilania i pomiary napięć: Wykorzystujemy mikroskopy stereoskopowe oraz laboratoryjne zasilacze z pomiarem poboru prądu, aby zlokalizować ewentualne zwarcia w gałęzi głównej oraz w liniach przetwornic pomocniczych (wytwarzających napięcia 3.3V, 5V, 1.8V oraz napięcia zasilania pamięci RAM).
Diagnostyka termowizyjna: Przy użyciu kamery termowizyjnej lokalizujemy elementy pasywne (kondensatory ceramiczne SMD) lub układy scalone wykazujące nadmierną emisję ciepła pod napięciem.
Naprawa modułu zasilania USB-C: Wymieniamy uszkodzone gniazda z zachowaniem fabrycznych profili lutowniczych oraz montujemy nowe kontrolery ładowania i elementy filtrujące. W pracach stosujemy wyłącznie nowe komponenty elektroniczne, nigdy części z demontażu czy odzysku.
Regeneracja układu odprowadzania ciepła: Dokonujemy chemicznego czyszczenia żeberek radiatora, wymiany wentylatora na nowy w przypadku zużycia łożyska oraz aplikacji wysokiej klasy materiałów termoprzewodzących (past o wysokim współczynniku przewodzenia oraz termopadów o odpowiedniej gęstości i ściśliwości). Tego typu prace konserwacyjne realizujemy z reguły w czasie do 24 godzin.
Programowanie pamięci BIOS: W przypadku uszkodzenia wsadu pamięci, programujemy kość Flash w zewnętrznym programatorze laboratoryjnym, dbając o odtworzenie unikalnych danych konfiguracyjnych płyty głównej (w tym numerów seryjnych oraz kluczy licencyjnych zaszytych w strukturze oprogramowania).
Kompleksowe testy obciążeniowe: Przed wydaniem sprzętu przeprowadzana jest seria testów sprawdzających stabilność pod pełnym obciążeniem syntetycznym, poprawność ładowania baterii oraz transfer danych na wszystkich portach I/O.

Całkowity czas standardowej naprawy modułowej lub elektronicznej z reguły nie przekracza 3 dni roboczych. Na wykonane usługi oraz zamontowane nowe podzespoły udzielana jest gwarancja na okres do 12 miesięcy. Aby zapewnić ciągłość pracy, na cały okres realizacji procedury serwisowej dostarczany jest bezpłatny laptop zastępczy, bez kaucji i bez ograniczeń czasowych.

Zagrożenia wynikające z niefachowej ingerencji i prób samodzielnej naprawy

Konstrukcja laptopa ThinkPad E585 stawia wysokie wymagania dotyczące wiedzy technicznej i ostrożności podczas demontażu. Samodzielne próby rozwiązania problemów bez odpowiedniego zaplecza warsztatowego często prowadzą do poważniejszych uszkodzeń:

Brak odłączenia zasilania bateryjnego: Nowoczesne laptopy posiadają wbudowany akumulator litowo-jonowy. Nieodłączenie wtyku baterii przed manipulacją przy taśmie matrycy (złączu eDP przesyłającym sygnał wizyjny) powoduje natychmiastowe zwarcie linii zasilania podświetlenia (często rzędu kilkunastu woltów) z niskonapięciowymi liniami sygnałowymi procesora, co skutkuje trwałym uszkodzeniem jednostki centralnej.
Niewłaściwy dobór grubości termopadów: Zastosowanie termopadów o nieodpowiedniej grubości na sekcji zasilania VRM uniemożliwia prawidłowe przyleganie podstawy radiatora do rdzenia procesora, co prowadzi do błyskawicznego przegrzewania się jednostki w kilka sekund po włączeniu.
Uszkodzenia mechaniczne ścieżek drukowanych: Używanie ostrych, metalowych narzędzi do otwierania zatrzasków obudowy lub odpinania złączy tasiemkowych (np. klawiatury, touchpada) skutkuje przerwaniem mikroskopijnych ścieżek w laminacie, których rekonstrukcja jest procesem wysoce złożonym i czasochłonnym.
Przegrzanie laminatu podczas lutowania: Próba przelutowania gniazda USB-C zwykłą lutownicą transformatorową lub grzałkową bez odpowiedniego podgrzewacza kwarcowego i kontrolowanego profilu temperatury prowadzi do delaminacji (rozwarstwienia) płyty głównej i wyrwania padów lutowniczych.

Wskazówki eksploatacyjne wydłużające żywotność modelu ThinkPad E585

W celu zminimalizowania ryzyka wystąpienia awarii sprzętowej w modelu 20KV0008MH warto wdrożyć kilka stałych nawyków eksploatacyjnych:

Okresowa konserwacja układu chłodzenia: Profilaktyczna wymiana pasty termoprzewodzącej i usuwanie kurzu z kanałów wentylacyjnych powinny być realizowane w trybie ciągłym, zależnie od warunków środowiskowych w miejscu pracy.
Ostrożne korzystanie z przewodu ładowarki: Unikanie zginania kabla USB-C przy samym wtyku oraz zabezpieczenie laptopa przed przypadkowym pociągnięciem za przewód zmniejsza ryzyko wyłamania gniazda zasilania.
Prawidłowe podnoszenie pokrywy ekranu: Otwieranie matrycy poprzez chwyt za środkową część górnej krawędzi, a nie za narożnik, równomiernie rozkłada siły działające na lewy i prawy zawias, chroniąc gwinty montażowe w obudowie.
Stosowanie dedykowanych zasilaczy: Zasilanie urządzenia powinno odbywać się wyłącznie przy użyciu sprawdzonych ładowarek spełniających wymogi specyfikacji Power Delivery, o stabilnym napięciu i odpowiedniej wydajności prądowej.

Najczęściej zadawane pytania (FAQ)

Czy gniazdo zasilania USB-C w ThinkPad E585 można wymienić bez konieczności zakupu nowej płyty głównej?
Tak. Złącze USB-C jest elementem wymiennym na poziomie mikrolutowniczym. Specjalistyczna naprawa polega na wylutowaniu uszkodzonego portu przy użyciu stacji lutowniczej na gorące powietrze (hot-air) i wlutowaniu fabrycznie nowego, oryginalnego gniazda z zachowaniem ciągłości wszystkich linii sygnałowych i zasilających.

Co oznacza sytuacja, gdy laptop włącza się, wentylator pracuje na wysokich obrotach, ale ekran pozostaje czarny?
Taki objaw wskazuje najczęściej na problem z przejściem procedury testowej POST. Przyczyną może być uszkodzenie zawartości pamięci BIOS/UEFI, błąd w komunikacji z modułami pamięci RAM (pamięci operacyjnej o dostępie swobodnym) lub usterka w sekcji zasilania układu graficznego. Wymaga to przeprowadzenia pomiarów napięć na cewkach przetwornic płyty głównej.

Jak szybko realizowana jest usługa czyszczenia i wymiany past termoprzewodzących?
Podstawowy serwis konserwacyjny układu chłodzenia wraz z czyszczeniem oraz aplikacją nowych materiałów termoprzewodzących jest wykonywany z reguły w czasie do 24 godzin od momentu przyjęcia sprzętu.

Czy na czas trwania naprawy elektronicznej dostępny jest sprzęt zastępczy?
Tak. Każdemu klientowi na czas trwania procedury diagnostyczno-naprawczej udostępniany jest bezpłatny laptop zastępczy, bez konieczności wpłacania kaucji i bez limitów czasowych, co pozwala na zachowanie ciągłości codziennej pracy.
