Serwis Lenovo ThinkPad Yoga 370-20JH002KFR — na co zwrócić uwagę

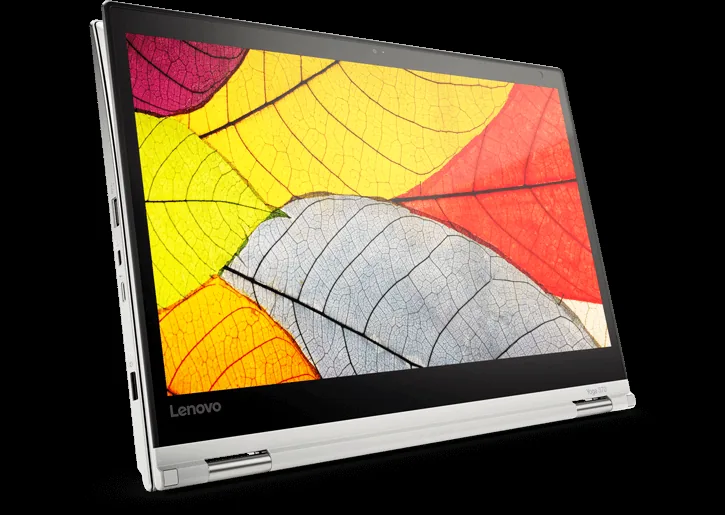

Konstrukcje hybrydowe z rodziny ThinkPad Yoga stanowią specyficzną grupę urządzeń, w których rozwiązania znane z klasycznych platform biznesowych połączono z mechanizmem obrotowym 360 stopni oraz dotykowym panelem digitizera (warstwy rozpoznającej dotyk i nacisk piórka). Model ThinkPad Yoga 370 w oznaczeniu kodowym 20JH002KFR to kompaktowa jednostka oparta na matrycy o przekątnej 13,3 cala, wyposażona w aktywny rysik ThinkPad Pen Pro dokowany w obudowie oraz mechanizm Lift and Lock (system chowający klawisze po obróceniu ekranu do trybu tabletu). Ze względu na wysoki stopień upakowania podzespołów oraz intensywną pracę mechaniczną zawiasów, urządzenie to wymaga precyzyjnej obsługi technicznej i znajomości typowych punktów naprężeń.

Wieloletnia eksploatacja laptopów konwertowalnych w warunkach mobilnych prowadzi do powstawania usterek o zróżnicowanym podłożu — od zmęczenia materiału w okolicach magistrali sygnałowej eDP (Embedded DisplayPort — cyfrowy interfejs przesyłania obrazu do matrycy), przez degradację termiczną past przewodzących, po mikropęknięcia ścieżek na płycie głównej wywołane naprężeniami skrętnymi korpusu. Diagnoza każdego przypadku opiera się na weryfikacji parametrów elektrycznych, integralności mechanicznej i stabilności termicznej podzespołów.

Specyfika konstrukcyjna modelu Yoga 370 i newralgiczne punkty podzespołów

Model ThinkPad Yoga 370 charakteryzuje się zwartą obudową wykonaną ze stopów magnezu oraz tworzyw wzmacnianych włóknem węglowym. Choć materiały te zapewniają wysoką sztywność, konstrukcja 2-in-1 (urządzenie łączące cechy laptopa i tabletu) wymusza zastosowanie specyficznych rozwiązań, które podlegają naturalnemu zużyciu:

• Zawiasy synchronizowane i mechanizm Lift and Lock: Zespół zawiasów nie tylko utrzymuje pozycję ekranu w pełnym zakresie 360 stopni, ale również mechanicznie steruje uniesieniem ramki klawiatury w trybie tabletu. Zwiększony opór na osi zawiasu prowadzi do wyłamywania gniazd montażowych w dolnej obudowie lub uszkodzenia prowadnic mechanizmu blokady klawiszy.
• Wiązka matrycy eDP i linie czujników Halla: Przez wąskie kanały zawiasów przeprowadzona jest wielożyłowa wiązka sygnałowa ekranu, linie zasilania digitizera, kamery internetowej oraz przewody czujników Halla (magnetycznych sensorów wykrywających stopień otwarcia pokrywy i tryb pracy urządzenia). Ciągłe skręcanie wiązki sprzyja przetarciom izolacji i mikropęknięciom przewodów miedzianych.
• Port ładowania USB-C / Thunderbolt 3 oraz gniazdo Slim Tip: W omawianej jednostce sekcja zasilania może być zasilana poprzez dedykowany port prostokątny lub magistralę USB-C z obsługą protokołu Power Delivery (standard negocjacji wyższego napięcia ładowania). Uszkodzenia kontrolera PD lub mechaniczne wyrobienie gniazda USB-C skutkuje niestabilnym ładowaniem lub całkowitym brakiem reakcji na zasilacz.
• Zintegrowany slot dokowania piórka: Gniazdo rysika zawiera styki ładowania wbudowanego superkondensatora (elementu magazynującego energię w piórku) oraz mikroskopijny przełącznik detekcji obecności piórka. Zabrudzenia lub wygięcie blaszek kontaktowych uniemożliwiają ładowanie rysika.
• Zintegrowana sekcja pamięci i zasilania procesora: W architekturze płyty głównej zastosowano kontrolery przetwornic impulsowych DC-DC (układów obniżających napięcie główne do poziomów wymaganych przez CPU i RAM), które w warunkach podwyższonej temperatury pracują na granicy dopuszczalnych tolerancji termicznych.

Najczęstsze objawy usterek i ich przyczyny w wariancie 20JH002KFR

Usterki zgłaszane w tym modelu można podzielić na problemy z torem wideo, nieprawidłowości w sekcji zasilania oraz dysfunkcje modułów wejściowych. Precyzyjne rozpoznanie symptomów pozwala zawęzić obszar poszukiwań uszkodzonego komponentu.

Zanikanie obrazu, migotanie matrycy i brak reakcji na dotyk

Jednym z typowych objawów jest chwilowe zanikanie obrazu lub pojawianie się poziomych pasów podczas zmiany kąta nachylenia pokrywy. Zjawisko to wskazuje na naruszenie ciągłości żył w wiązce eDP w punkcie przejścia przez oś zawiasu. Jeżeli ekran nie reaguje na dotyk palca, a działa wyłącznie piórko (lub odwrotnie), źródłem problemu bywa rozwarstwienie taśmy łączącej kontroler I2C (szeregowa magistrala komunikacyjna) digitizera z panelem dotykowym lub uszkodzenie zasilania kontrolera dotyku na płycie głównej.

Brak przejścia w tryb tabletu lub samoczynne obracanie orientacji pulpitu

Za detekcję położenia ekranu odpowiada zespół sensorów złożony z akcelerometru, żyroskopu oraz wspomnianych czujników Halla. Gdy magnes umieszczony w ramce matrycy przesunie się wskutek uderzenia lub gdy zawiedzie linia sygnałowa sensora, płyta główna nie otrzymuje sygnału o przejściu w tryb 360 stopni. Skutkuje to brakiem automatycznego wyłączenia fizycznej klawiatury i touchpada w pozycji tabletu, co uniemożliwia wygodną obsługę urządzenia.

Brak reakcji na przycisk włącznika i problemy z ładowaniem baterii

Objaw całkowitego braku reakcji na włącznik, połączony z brakiem świecenia diody przy gnieździe zasilania, najczęściej wynika z przebicia w głównej linii zasilania 20V (uszkodzenie kondensatorów ceramicznych MLCC lub tranzystorów MOSFET klucza wejściowego). W modelach wyposażonych w kontroler Thunderbolt 3 przyczyną może być również uszkodzenie firmware'u kontrolera (oprogramowania układowego zarządzającego magistralą) lub przepięcie wprowadzone z nieoryginalnego zasilacza USB-C.

Przegrzewanie się, throttling i hałas układu chłodzenia

Kompaktowy wentylator oraz wąski radiator z pojedynczym ciepłowodem (heatpipe — miedziana rurka odprowadzająca ciepło z procesora) są podatne na zaleganie zbitego kurzu. W miarę starzenia się fabrycznej pasty termoprzewodzącej procesor osiąga temperatury graniczne, co wywołuje zjawisko thermal throttlingu (automatycznego obniżania taktowania zegara CPU w celu ochrony przed przegrzaniem). Objawia się to nagłym spowolnieniem pracy systemu podczas prostych czynności biurowych.

Procedura diagnostyczna i standardy naprawy płyty głównej

Prace serwisowe nad urządzeniami z serii ThinkPad Yoga wymagają zachowania szczególnych procedur ESD (ochrony przed wyładowaniami elektrostatycznymi) oraz użycia specjalistycznych narzędzi pomiarowych. Każde urządzenie przechodzi wieloetapowy proces weryfikacji.

Podstawą procesu jest pomiar rezystancji względem masy na wszystkich głównych cewkach przetwornic napięć (linii 3.3V, 5V, 1.05V, zasilania pamięci RAM oraz rdzenia procesora VCORE). W przypadku zwarcia w głównej linii zasilania stosuje się próbę zwarciową z wykorzystaniem zasilacza laboratoryjnego z precyzyjnym ograniczeniem prądowym oraz kamery termowizyjnej o wysokiej czułości, co pozwala bezbłędnie zlokalizować grzejący się, uszkodzony element bez ryzyka uszkodzenia laminatu.

W przypadku naprawy modułów BGA (Ball Grid Array — układów scalonych lutowanych za pomocą kulek cynowych bezpośrednio do płyty) oraz wymiany drobnych komponentów SMD (komponentów montowanych powierzchniowo), stosowane są stacje lutownicze na gorące powietrze oraz precyzyjne mikroskopy stereoskopowe. Wszystkie montowane podzespoły to wyłącznie nowe, nigdy nieużywane elementy, co gwarantuje zachowanie fabrycznych parametrów pracy układu.

Integralną częścią procedury jest również pełna konserwacja układu chłodzenia. Obejmuje ona chemiczne oczyszczenie powierzchni rdzenia procesora, weryfikację szczelności ciepłowodu oraz aplikację pasty termoprzewodzącej o wysokim współczynniku przewodzenia ciepła, a także wymianę termopadów (elastycznych podkładek termoprzewodzących) na sekcji zasilania VRM.

Czego unikać podczas prób samodzielnej ingerencji

Konstrukcja laptopa Yoga 370 stawia wysokie wymagania dotyczące kolejności demontażu. Samodzielne próby naprawy bez odpowiedniego przygotowania warsztatowego często prowadzą do powiększenia skali uszkodzeń:

• Brak programowego lub fizycznego odłączenia baterii przed demontażem: Płyty główne ThinkPad posiadają funkcję odłączenia wbudowanego akumulatora z poziomu menu BIOS/UEFI. Pominięcie tego kroku i próba odpięcia taśmy matrycy eDP przy obecnym napięciu pomocniczym skutkuje natychmiastowym spaleniem bezpiecznika podświetlenia matrycy lub uszkodzeniem linii zasilania w samym procesorze.
• Niewłaściwy dobór długości śrub montażowych: Dolna pokrywa oraz elementy zawiasów mocowane są śrubami o zróżnicowanej długości gwintu. Wkręcenie zbyt długiej śruby w niewłaściwe gniazdo prowadzi do przewiercenia warstw laminatu płyty głównej lub uszkodzenia struktury matrycy od wewnątrz.
• Podważanie obudowy metalowymi narzędziami: Użycie twardych otwieraków niszczy delikatne zatrzaski z tworzywa sztucznego, a w okolicach krawędzi ekranu grozi pęknięciem szyby ochronnej digitizera.
• Regulacja zawiasów bez demontażu prowadnic: Próby "rozruszania" zatartego zawiasu poprzez aplikację preparatów penetrujących w sprayu prowadzą do zalania matrycy lub zwarcia podzespołów na płycie głównej.

Organizacja obsługi serwisowej i wsparcie mobilne

Obsługa serwisowa urządzeń realizowana jest w modelu dojazdowym. Dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km pozwala na szybkie podjęcie sprzętu lub realizację podstawowych czynności konserwacyjnych bezpośrednio na miejscu. W przypadku konieczności wykonania zaawansowanej diagnozy mikroskopowej lub lutowania układów scalonych, sprzęt odbierany jest przez kierowcę w trybie door-to-door (bezpłatny transport do i z serwisu).

W przypadku obsługi door-to-door diagnoza stanu technicznego jest całkowicie bezpłatna, a zasada braku opłat w razie braku możliwości usunięcia usterki obowiązuje wyłącznie w tym trybie. Podczas wizyty serwisanta na miejscu pobierana jest standardowa opłata za wykonaną pracę techniczną. Na czas trwania procedury naprawczej dostępny jest bezpłatny laptop zastępczy, wydawany bez kaucji i limitu czasowego, co pozwala zachować ciągłość pracy.

Czas realizacji standardowej naprawy sprzętowej z reguły nie przekracza 3 dni roboczych, natomiast podstawowe czyszczenie i optymalizacja układu chłodzenia wykonywane są w czasie do 24 godzin. Na wykonane prace oraz zamontowane nowe komponenty udzielana jest gwarancja do 12 miesięcy. Doświadczenie serwisu obejmujące ponad 20 lat pracy oraz ponad 10 000 naprawionych urządzeń pozwala na skuteczną eliminację usterek — większość problemów usuwamy już podczas pierwszej wizyty diagnostycznej. Rozliczenie usług realizowane jest na podstawie dokumentu, jakim jest faktura bez VAT.

Często zadawane pytania (FAQ)

Czy pękniętą szybę dotykową w ThinkPad Yoga 370 można wymienić bez wymiany samej matrycy LCD?
W modelu tym panel LCD oraz warstwa dotykowa (digitizer) są fabrycznie zespolone za pomocą przezroczystego kleju optycznego (technologia pełnej laminacji). W warunkach serwisowych wymienia się kompletny moduł wyświetlacza, co gwarantuje brak pęcherzy powietrza, idealne odwzorowanie kolorów oraz fabryczną czułość na nacisk piórka.

Dlaczego rysik ThinkPad Pen Pro przestał reagować, mimo że dotyk palcem działa prawidłowo?
Najczęstszą przyczyną jest brak ładowania rysika w wewnętrznym doku laptopa, spowodowany mechanicznym zabrudzeniem styków lub uszkodzeniem superkondensatora wewnątrz piórka. Inną przyczyną może być usterka kontrolera digitizera na płycie głównej, który odpowiada za generowanie siatki pola elektromagnetycznego wykrywającego pozycję końcówki piórka.

Co oznacza komunikat o błędzie Thunderbolt po uruchomieniu komputera?
Jest to symptom problemu z komunikacją pomiędzy procesorem a kontrolerem magistrali Thunderbolt 3. W wielu przypadkach wynika to z degradacji pamięci SPI Flash (nieulotnej pamięci przechowującej oprogramowanie układowe portu) lub braku zasilania układu. Wymaga to przeprogramowania kości w zewnętrznym programatorze lub wymiany układu kontrolera.

Czy po zalaniu klawiatury w trybie tabletu ciecz może przedostać się do wnętrza urządzenia?
Mechanizm Lift and Lock nie stanowi hermetycznej bariery dla płynów. Mimo obecności kanalików odpływowych w klawiaturze, ciecz w pozycji odwróconej może swobodnie przedostać się przez szczeliny prowadnic bezpośrednio na płytę główną i sekcję zasilania, co wymaga natychmiastowego odłączenia źródła zasilania i chemicznego czyszczenia płyty z osadów korozyjnych.
