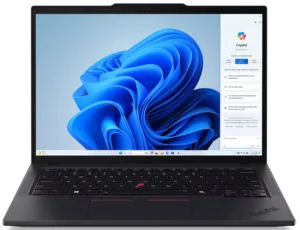

Konstrukcyjne założenia serii ThinkPad T14 oraz T14s
Linia ThinkPad od dziesięcioleci stanowi fundament segmentu biznesowego w portfolio Lenovo. Modele oznaczone symbolem T14 oraz T14s (gdzie litera „s” tradycyjnie oznacza wariant „slim”, czyli konstrukcję odchudzoną i zoptymalizowaną pod kątem mobilności) na pierwszy rzut oka wyglądają niemal identycznie. Oba urządzenia dzielą zbliżoną estetykę, charakterystyczną czarną obudowę, manipulator punktowy TrackPoint (czerwony punkt na środku klawiatury służący do sterowania kursorem) oraz matryce o przekątnej czternastu cali. Jednak z perspektywy inżynierii sprzętowej oraz procedur serwisowych są to dwa zupełnie różne projekty, oparte na odmiennych schematach płyt głównych, różniących się dostępnością podzespołów i podatnością na modernizację.
Podstawowy ThinkPad T14 został zaprojektowany z myślą o uniwersalności, łatwości konserwacji oraz możliwości rozbudowy w trakcie wieloletniej eksploatacji. Jego korpus jest nieznacznie grubszy, co pozwala na zastosowanie tradycyjnych gniazd modułowych oraz bardziej rozbudowanego układu chłodzenia. Z kolei ThinkPad T14s stawia na maksymalną redukcję masy i grubości profilu obudowy. Osiągnięto to kosztem wysokiej integracji komponentów elektronicznych, co bezpośrednio przekłada się na specyfikę napraw, czasochłonność diagnostyki oraz metodykę usuwania usterek w warunkach laboratoryjnych.
Zrozumienie różnic architektonicznych pomiędzy tymi dwoma wariantami pozwala uniknąć błędnych decyzji zakupowych i eksploatacyjnych, a w razie awarii umożliwia precyzyjne zaplanowanie procesu naprawczego. Niezależna praktyka serwisowa, obejmująca ponad 10 000 urządzeń naprawionych na przestrzeni ponad 20 lat działalności, wskazuje, że usterki w obu modelach wymagają odmiennego podejścia technicznego, doboru innych procedur pomiarowych oraz dedykowanych komponentów zamiennych.
Pamięć operacyjna RAM: moduły SO-DIMM a układy LPDDR lutowane na płycie
Najistotniejsza różnica konstrukcyjna pomiędzy modelem ThinkPad T14 a T14s dotyczy sposobu implementacji pamięci operacyjnej RAM (pamięć o dostępie swobodnym przechowująca bieżące dane procesów systemowych). W przypadku klasycznego ThinkPada T14 producent w wielu generacjach stosował układ mieszany lub w pełni modułowy. Oznacza to obecność części pamięci wlutowanej w laminat oraz fizycznego slotu SO-DIMM (złącze standardowego modułu pamięci do laptopów), a w wybranych wariantach nawet dwóch pełnych gniazd. Umożliwia to prostą wymianę uszkodzonego modułu, rozbudowę pamięci w miarę wzrostu wymagań oprogramowania oraz szybką izolację usterki podczas testów diagnostycznych.
W modelu ThinkPad T14s cała pamięć operacyjna jest wlutowana na stałe bezpośrednio w płytę główną w standardzie LPDDR (niskonapięciowa pamięć RAM o wysokiej przepustowości, montowana bezpośrednio w technologii BGA). W tym wariancie nie znajdziemy żadnego fizycznego gniazda rozszerzeń. Taka integracja niesie za sobą konkretne implikacje serwisowe:
- Brak możliwości tradycyjnej rozbudowy: Zwiększenie ilości pamięci operacyjnej wymaga zaawansowanej operacji lutowania w technologii BGA (Ball Grid Array — montaż układów scalonych na siatce kulek ze spoiwa lutowniczego) wraz z modyfikacją i przeprogramowaniem wsadu kości BIOS/UEFI (podstawowego oprogramowania układowego płyty głównej), co jest procedurą precyzyjną i czasochłonną.
- Diagnostyka uszkodzeń pamięci: W przypadku pojawienia się błędów pamięci operacyjnej, objawiających się niebieskimi ekranami błędów krytycznych (BSOD — Blue Screen of Death) lub brakiem inicjalizacji płyty, w T14 wystarczy wypiąć moduł ze slotu. W T14s konieczne jest wykonanie diagnostyki na poziomie poszczególnych banków pamięci, wylutowanie uszkodzonych kości przy użyciu stacji lutowniczej na podczerwień lub gorące powietrze (Hot Air) i wlutowanie fabrycznie nowych układów scalonych.
- Odporność na wstrząsy: Pamięć LPDDR wlutowana na stałe wykazuje wyższą odporność na drgania i utratę kontaktu w złączu, jednak w razie degradacji krzemu unieruchamia całą jednostkę centralną.
Wymiana klawiatury i dostęp do wnętrza: architektura Top-Load vs Bottom-Load
Kolejnym obszarem, w którym uwidaczniają się zasadnicze różnice konstrukcyjne, jest procedura wymiany klawiatury oraz demontażu obudowy. Klawiatura w laptopach biznesowych jest elementem intensywnie eksploatowanym i narażonym na wytarcie mechaniczne, uszkodzenia przełączników nożycowych oraz przypadkowe zalania płynami.
W ThinkPadzie T14 zastosowano konstrukcję typu Top-Load (montaż klawiatury od góry urządzenia bez konieczności rozbierania całego kadłubka). W tym wariancie procedura wymiany jest stosunkowo prosta: po zwolnieniu blokad i odkręceniu śrub serwisowych zlokalizowanych pod zaślepkami lub na spodzie dolnej pokrywy, moduł klawiatury zsuwa się w stronę matrycy i odpina taśmę sygnałową FPC (elastyczny przewód taśmowy łączący peryferia z płytą główną). Umożliwia to sprawną wymianę zużytego elementu nawet podczas krótkiej wizyty serwisowej.
ThinkPad T14s wykorzystuje architekturę Bottom-Load (montaż podzespołów od spodu, gdzie klawiatura jest zintegrowana z górnym korpusem zwanym palmrestem). W celu wymiany klawiatury w modelu T14s konieczny jest pełny demontaż urządzenia:
- Zdjęcie dolnej pokrywy dolnej (dolnego korpusu D).
- Odłączenie i demontaż akumulatora litowo-polimerowego.
- Wymontowanie płyty głównej wraz z układem chłodzenia i wszystkimi modułami pomocniczymi.
- Odpięcie gładzika (Touchpad), czytnika linii papilarnych oraz anten sieci bezprzewodowych.
- Zastąpienie całego modułu palmrestu wraz ze zgrzaną fabrycznie klawiaturą nowym podzespołem.
Próby wyłamywania plastikowych nitów mocujących samą klawiaturę do palmrestu w T14s prowadzą do utraty sztywności konstrukcji i uginania się klawiszy pod naciskiem, dlatego w rzetelnej naprawie stosujemy wyłącznie kompletne, nowe moduły obudowy zintegrowane z klawiaturą.
Układ chłodzenia, wydajność cieplna i zasilanie
Różnica w grubości obudowy wymusza zastosowanie odmiennych rozwiązań odprowadzania ciepła. ThinkPad T14 dysponuje przestronniejszą komorą termiczną, co pozwoliło inżynierom na zamontowanie radiatora o większej powierzchni żeberek miedzianych oraz grubszych rurek cieplnych (heatpipe — miedzianych przewodów odprowadzających ciepło na zasadzie przemiany fazowej cieczy wewnątrz rurki). Wentylator o wyższym profilu łopatek przetłacza większy wolumen powietrza przy niższych prędkościach obrotowych, co przekłada się na stabilniejszą pracę pod długotrwałym obciążeniem.
W modelu ThinkPad T14s wentylator jest znacznie cieńszy, a lamele radiatora mają mniejszy rozstaw. Sprawia to, że układ chłodzenia w wariancie „s” jest bardziej podatny na zapychanie drobinami kurzu, co z czasem prowadzi do zjawiska thermal throttlingu (automatycznego obniżania taktowania zegara procesora w celu ochrony przed przegrzaniem). Z tego powodu profilaktyczne czyszczenie układu chłodzenia wraz z wymianą past termoprzewodzących (substancji wypełniającej mikroskopijne szczeliny między rdzeniem krzemowym a radiatorem) powinno być w T14s wykonywane regularnie.
Różnice dotyczą również akumulatorów. Ze względu na zwartą budowę, ThinkPad T14s często wyposażony jest w baterię o nieco innej pojemności i płaskim profilu komór, podczas gdy T14 wykorzystuje akumulator dopasowany do głębszej wnęki korpusu. W obu modelach stosowane są porty USB-C ze wsparciem protokołu Power Delivery (standard cyfrowego zarządzania napięciem i prądem ładowania), które przy intensywnym użytkowaniu i naprężeniach mechanicznych mogą ulec uszkodzeniu. W modelu T14s gniazda te są ściślej zintegrowane z cienkim laminatem wielowarstwowym, co wymaga szczególnej precyzji podczas ich mikroelektronicznej wymiany.
Procedura diagnostyki i naprawy urządzeń ThinkPad w praktyce
Diagnoza poprzedza każdą ingerencję sprzętową i stanowi kluczowy etap eliminacji usterki. Bez względu na to, czy na stół trafia ThinkPad T14 czy T14s, proces weryfikacji przebiega według ściśle określonych standardów inżynieryjnych:
- Weryfikacja toru zasilania: Wykonanie pomiarów rezystancji głównych linii zasilających względem masy (GND) oraz testów oscyloskopowych w celu wykrycia zwarć w układach przetwornic DC-DC (przetwornic napięcia stałego obniżających napięcie głównej linii do wartości wymaganych przez procesor i pamięci).
- Analiza układu KBC/EC: Sprawdzenie sygnałów sterujących układu Embedded Controller (specjalizowanego mikrokontrolera zarządzającego startem płyty, sekwencją zasilania, pracą wentylatora i ładowaniem baterii).
- Testy integralności sygnałów magistrali: Badanie linii komunikacyjnych PCIe, USB oraz eDP (Embedded DisplayPort — cyfrowego interfejsu przesyłu obrazu do matrycy LCD).
- Programowanie pamięci SPI Flash: Weryfikacja poprawności sum kontrolnych wsadu BIOS/UEFI oraz naprawa uszkodzonych regionów ME Region (modułu zarządzania procesora Management Engine).
Wszystkie czynności naprawcze realizowane są przy użyciu wyłącznie nowych komponentów — nie stosujemy elementów z demontażu ani części regenerowanych. W przypadku napraw wymagających zaawansowanych prac mikrolutowniczych lub odbioru sprzętu przez kierowcę, diagnoza w trybie door-to-door (odbiór i zwrot sprzętu pod wskazany adres) pozostaje bezpłatna. Jeśli naprawa jest realizowana na miejscu przez serwisanta, dojazd na terenie Warszawy oraz w promieniu do 40 km realizowany jest w czasie do 1 godziny. Większość usterek usuwamy podczas pierwszej wizyty, natomiast standardowy czas bardziej skomplikowanych napraw z reguły nie przekracza 3 dni, a kompleksowe czyszczenie i przyspieszanie działania zamyka się w 24 godzinach. Na wszystkie wykonane naprawy udzielana jest gwarancja do 12 miesięcy, a na czas trwania procedur udostępniany jest bezpłatny laptop zastępczy bez kaucji i limitu czasowego.
Typowe błędy przy próbach samodzielnej ingerencji
Próby samodzielnego usuwania awarii w zaawansowanych laptopach biznesowych, takich jak ThinkPad T14 i T14s, często prowadzą do powikłań i rozszerzenia zakresu pierwotnego uszkodzenia. Do najczęstszych błędów technicznych należą:
- Niezachowanie procedury odłączenia baterii wewnętrznej: Współczesne ThinkPady posiadają w oprogramowaniu BIOS funkcję „Disable Built-in Battery” (programowe odłączenie zasilania bateryjnego przed demontażem). Ominięcie tego kroku i fizyczne odpinanie taśm sygnałowych (np. matrycy LCD lub klawiatury) pod napięciem linii pomocniczych skutkuje natychmiastowym spaleniem bezpieczników SMD (miniaturowych elementów przeciwprzeciążeniowych), uszkodzeniem kontrolera KBC lub zniszczeniem linii zasilania podświetlenia matrycy.
- Stosowanie śrub o niewłaściwej długości: Podczas składania obudowy T14s wkręcenie dłuższej śruby w miejsce przewidziane dla śruby krótkiej prowadzi do przewiercenia ścieżek wielowarstwowej płyty głównej (PCB) lub przebicia delikatnego palmrestu na wylot.
- Używanie nieodpowiednich narzędzi do podważania: Zastosowanie metalowych otwieraków zamiast narzędzi z tworzywa sztucznego prowadzi do wyłamania delikatnych zatrzasków magnezowo-aluminiowej lub polimerowej obudowy, a także zwarcia elementów dyskretnych na krawędzi laminatu.
- Niewłaściwa aplikacja materiałów termoprzewodzących: Zastosowanie przewodzących prąd past na bazie ciekłego metalu w układach nieprzystosowanych fabrycznie do tego typu medium niesie ryzyko zwarcia mikroelementów wokół rdzenia procesora. Z kolei nieprawidłowy dobór grubości termopadów (termoprzewodzących podkładek silikonowych) powoduje brak właściwego docisku radiatora do rdzenia krzemowego.
Najczęściej zadawane pytania (FAQ)
Czy w modelu ThinkPad T14s można w prosty sposób wymienić uszkodzoną pamięć RAM?
W ThinkPadzie T14s cała pamięć RAM jest zintegrowana na płycie głównej w technologii BGA. Wymiana uszkodzonego banku pamięci lub rozbudowa jej pojemności nie jest możliwa poprzez zwykłe wpięcie modułu, lecz wymaga specjalistycznej wymiany układów scalonych przy użyciu stacji lutowniczej oraz modyfikacji oprogramowania układowego płyty.
Czym różni się procedura wymiany klawiatury w ThinkPadzie T14 od T14s?
W ThinkPadzie T14 klawiatura jest elementem montowanym niezależnie od góry obudowy, co pozwala na jej szybki demontaż bez naruszania pozostałych komponentów. W modelu T14s klawiatura jest zintegrowana z górnym korpusem (palmrestem), co wymusza całkowity demontaż płyty głównej, układu chłodzenia oraz baterii i wymianę całego podzespołu górnej obudowy.
Który model — T14 czy T14s — jest bardziej podatny na przegrzewanie?
Ze względu na smuklejszą obudowę oraz mniejszy radiator z drobniejszym użebrowaniem, ThinkPad T14s wymaga częstszej konserwacji układu chłodzenia. Nagromadzony kurz szybciej ogranicza przepływ powietrza w cienkim kanale wentylacyjnym, co może prowadzić do wcześniejszego aktywowania zabezpieczeń termicznych procesora.
Czy uszkodzone gniazdo zasilania USB-C w modelach T14 i T14s wymaga wymiany całej płyty głównej?
Nie ma konieczności wymiany całej płyty głównej. Uszkodzone mechanicznie lub zwarte gniazda USB-C podlegają precyzyjnej wymianie mikrolutowniczej z zachowaniem parametrów integralności sygnałów magistrali szybkiej transmisji danych i zasilania Power Delivery.
