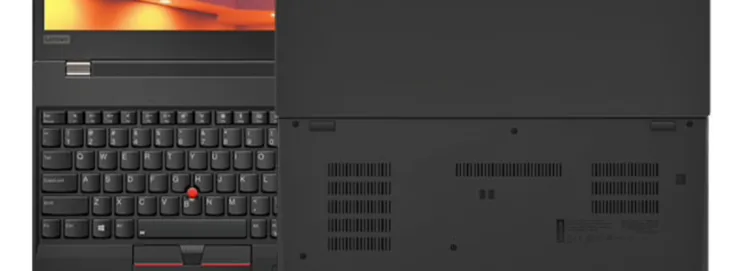

Seria ThinkPad T od lat stanowi trzon segmentu biznesowego marki Lenovo, a model ThinkPad T590 wprowadza do tej cenionej linii pełnowymiarowy format matrycy o przekątnej 15,6 cala. Większa przestrzeń robocza oraz obecność wydzielonego bloku numerycznego klawiatury to cechy, które sprawiają, że konstrukcja ta jest chętnie wybierana do pracy biurowej, inżynieryjnej, analitycznej i księgowej. W parze z większą obudową idzie jednak odmienna charakterystyka naprężeń mechanicznych, specyficzne rozłożenie podzespołów na płycie głównej oraz unikalne wyzwania serwisowe, które różnią ten model od jego mniejszych odpowiedników o przekątnej 14 cali.
Wielkość konstrukcji wpływa bezpośrednio na fizykę pracy całego urządzenia. Choć obudowa wykorzystuje tworzywa wzmacniane włóknem szklanym oraz polimerami PPS (polisiarczek fenylenu), duża rozpiętość skrzydła matrycy oraz dolnej pokrywy korpusu sprawia, że laptop jest bardziej podatny na naprężenia skrętne (zginanie obudowy podczas przenoszenia jedną ręką za narożnik). Wieloletnia praktyka serwisowa, obejmująca ponad 20 lat doświadczenia oraz ponad 10 000 naprawionych urządzeń, pozwala precyzyjnie wskazać elementy konstrukcyjne ThinkPada T590, które wymagają szczególnej uwagi podczas eksploatacji i profesjonalnych procedur naprawczych.
Konstrukcja 15-calowa a mechanika: zawiasy, obudowa i matryca w ThinkPadzie T590
Kluczowym elementem wyróżniającym model ThinkPad T590 jest klapa matrycy o szerokości przekraczającej 36 centymetrów. Długie ramię dźwigni, jakie tworzy 15-calowa pokrywa ekranu, generuje znaczne siły działające na zawiasy (mechaniczne punkty obrotu łączące ekran z jednostką zasadniczą). Z czasem fabryczny smar wewnątrz mechanizmu zawiasu ulega degradacji i wysychaniu, co prowadzi do wzrostu oporu podczas otwierania i zamykania laptopa. W skrajnych przypadkach zablokowany lub zbyt ciasno pracujący zawias wyrywa mosiężne tuleje gwintowane z polimerowej struktury palmrestu (pulpitu roboczego) lub samej klapy matrycy, co może doprowadzić do pęknięcia ramki ekranu, a nawet uszkodzenia delikatnej taśmy eDP (ang. embedded DisplayPort — wielożyłowego przewodu przesyłającego sygnał wizyjny z płyty głównej do matrycy).
W modelu T590 montowane były zróżnicowane panele LCD — od standardowych ekranów IPS o rozdzielczości Full HD i zróżnicowanej jasności, przez matryce dotykowe On-cell Touch, aż po zaawansowane panele o rozdzielczości 4K ze wsparciem dla szerokiej przestrzeni barwowej i technologii HDR. Każdy z tych wariantów charakteryzuje się inną specyfikacją taśmy sygnałowej (wersje 30-pinowe dla matryc standardowych oraz 40-pinowe dla paneli dotykowych i 4K) oraz odmiennym sposobem montażu. W przeciwieństwie do starszych generacji biznesowych laptopów, matryca w ThinkPadzie T590 jest mocowana do korpusu za pomocą specjalnych, elastycznych pasków klejowych o wysokiej sile wiązania (tzw. stretch-release adhesive tapes), a nie tradycyjnych śrub montażowych. Wymiana uszkodzonego, migoczącego lub zalanego panelu wymaga zastosowania dedykowanych narzędzi separacyjnych oraz zachowania procedur zapobiegających uszkodzeniu delikatnych zaczepów przedniej ramki (ang. bezel).
Architektura płyty głównej i układu zasilania: specyfika USB-C oraz Thunderbolt
Płyta główna ThinkPada T590 łączy w sobie rozwiązania zintegrowane z możliwościami modułowej rozbudowy. Część pamięci operacyjnej RAM jest wlutowana bezpośrednio w laminat płyty (ang. on-board memory), obok której znajduje się jeden dodatkowy slot SO-DIMM pozwalający na instalację dodatkowego modułu pamięci DDR4. W konfiguracjach wyposażonych w dedykowany układ graficzny (NVIDIA GeForce MX250) oraz w wersjach wyłącznie ze zintegrowanym rdzeniem graficznym Intel UHD Graphics, płyta główna podlega specyficznym obciążeniom cieplnym i elektrycznym.
Jednym z najważniejszych obszarów diagnostycznych w tym modelu jest sekcja zasilania oraz kontroli portów USB-C i Thunderbolt 3. Laptop wykorzystuje te gniazda zarówno do ładowania w standardzie USB Power Delivery, jak i do wyprowadzania obrazu oraz podłączania stacji dokujących. W modelach tej generacji kluczowe znaczenie ma sprawność układu kontrolera Thunderbolt (chipu zarządzającego magistralą komunikacyjną wysokiej przepustowości) oraz układu zasilania KBC/EC (ang. Embedded Controller — mikrokontrolera zarządzającego startem płyty, klawiaturą, pracą wentylatora i ładowaniem baterii). Typowe objawy problemów w tym obszarze obejmują:
- Brak reakcji na podłączenie zasilacza lub ładowanie baterii wyłącznie po wyłączeniu systemu operacyjnego.
- Działanie tylko jednego z dwóch dostępnych portów USB-C na lewej krawędzi obudowy.
- Komunikaty o podłączeniu zasilacza o zbyt niskiej mocy (ang. slow charger warning), mimo stosowania oryginalnego akcesorium o prawidłowych parametrach.
- Brak detekcji zewnętrznych monitorów podłączanych przez port USB-C/Thunderbolt lub gniazdo HDMI.
- Brak ładowania zintegrowanego akumulatora wewnętrznego lub gwałtowne spadki raportowanego poziomu naładowania.
Naprawa tego typu usterki nie polega na prostej wymianie zasilacza. Wymaga ona pomiarów oscyloskopowych i multimetrem na liniach zasilania (VBUS), weryfikacji pracy układów zabezpieczających (ang. load switches, bezpieczników polimerowych i diod TVS chroniących przed wyładowaniami elektrostatycznymi ESD), a także weryfikacji zawartości pamięci flash EEPROM przechowującej oprogramowanie układowe (firmware) kontrolera Thunderbolt.
Układ chłodzenia w 15-calowej obudowie: wydajność cieplna i zjawisko throttlingu
Większa obudowa ThinkPada T590 teoretycznie oferuje lepsze warunki rozpraszania ciepła niż obudowy 13- lub 14-calowe, jednak specyfika smukłego profilu wymusiła zastosowanie zwartego modułu termicznego. Składa się on z miedzianych rurek cieplnych (ang. heatpipes — szczelnych przewodów miedzianych wypełnionych czynnikiem roboczym zmieniającym stan skupienia pod wpływem temperatury), radiatora z cienkimi lamelami oraz miniaturowego wentylatora promieniowego sterowanego sygnałem PWM (ang. Pulse Width Modulation — modulacją szerokości impulsów regulującą obroty silnika).
Z biegiem czasu wewnątrz radiatora gromadzi się zwarta warstwa kurzu i zanieczyszczeń (tzw. filc kurzowy), która blokuje swobodny wylot gorącego powietrza z boku obudowy. Fabryczna pasta termoprzewodząca, odpowiedzialna za przekazywanie energii cieplnej z rdzenia procesora (CPU) i ewentualnego dedykowanego układu graficznego (GPU) na miedzianą stopę radiatora, twardnieje i traci swoje właściwości po kilkunastu miesiącach intensywnej pracy. Prowadzi to do zjawiska zwanego thermal throttlingiem (automatycznego obniżania taktowania zegarów procesora w celu zapobieżenia przegrzaniu), co użytkownik odczuwa jako nagłe spowolnienie działania systemu, zacinanie się aplikacji pod obciążeniem oraz głośną, ciągłą pracę wentylatora na maksymalnych obrotach.
Okresowe czyszczenie i profesjonalna konserwacja układu chłodzenia w ThinkPadzie T590, realizowane zazwyczaj w czasie do 24 godzin, pozwalają przywrócić pierwotną kulturę pracy oraz zabezpieczyć procesor przed długotrwałym narażeniem na skrajnie wysokie temperatury.
Diagnostyka i procedury naprawcze stosowane w ThinkPadzie T590
Prawidłowe usunięcie usterki w zaawansowanym laptopie biznesowym zawsze poprzedza wnikliwa diagnoza. W procesie naprawczym nie stosuje się rozwiązań prowizorycznych — do wymiany kwalifikowane są wyłącznie komponenty nowe, nigdy nieużywane i niepochodzące z demontażu czy odzysku, co pozwala zachować pełną stabilność sprzętu. Naprawa kompletna z reguły nie przekracza 3 dni roboczych, a większość usterek usuwamy podczas pierwszej wizyty w przypadku prac niewymagających zaawansowanej rekonfiguracji lutowniczej BGA.
Procedury serwisowe dedykowane modelowi ThinkPad T590 obejmują kilka głównych ścieżek technologicznych:
- Naprawa mikrolutownicza sekcji zasilania i portów: Wymiana uszkodzonych mechanicznie gniazd USB typu C, naprawa zwarć w liniach głównych (ang. B+ / main power rail), wymiana uszkodzonych tranzystorów MOSFET o niskiej rezystancji przewodzenia oraz kontrolerów przetwornic napięć pomocniczych (3,3V, 5V, napięć zasilania pamięci RAM i rdzenia CPU).
- Programowanie układów pamięci i Embedded Controllera: Przywracanie spójności oprogramowania układowego UEFI/BIOS po nieudanych aktualizacjach systemowych, programowanie wsadów kontrolera KBC przy użyciu programatorów sprzętowych podłączanych bezpośrednio do magistrali programującej.
- Regeneracja i rekonstrukcja mechaniczna obudów: Odtwarzanie zerwanych punktów mocowania zawiasów przy użyciu kompozytów chemicznych o strukturze wiązania zbliżonej do materiałów obudowy, wymiana zużytych zawiasów na nowe oraz precyzyjna regulacja siły docisku sprężyn, co eliminuje ryzyko ponownego wyłamania mocowań.
- Wymiana klawiatury z blokiem numerycznym: Klawiatura w modelu T590 jest elementem zintegrowanym od spodu z ramką palmrestu. Jej prawidłowy demontaż wymaga wyjęcia niemal wszystkich podzespołów, w tym płyty głównej i baterii, a montaż nowej klawiatury wymaga precyzyjnego osadzenia i zgrzania lub skręcenia z zachowaniem odpowiedniego skoku klawiszy oraz działania manipulatora punktowego TrackPoint (czerwonego grzybka umieszczonego między klawiszami G, H i B).
- Wymiana matryc i taśm sygnałowych: Montaż fabrycznie nowych paneli o parametrach identycznych lub wyższych niż fabryczne (np. konwersja ze standardowego panelu o niskiej jasności na matrycę o wyższym pokryciu przestrzeni sRGB i wyższej jasności), z zachowaniem prawidłowego prowadzenia wiązki anten Wi-Fi/WWAN oraz mikrofonów zintegrowanych z kamerą.
Na wszystkie wykonane prace naprawcze oraz zamontowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy, co stanowi potwierdzenie rzetelności przeprowadzonych czynności technicznych.
Błędy przy samodzielnych próbach naprawy ThinkPada T590
Wielu użytkowników podejmuje próby samodzielnej ingerencji w strukturę ThinkPada T590, kierując się przekonaniem o legendarnej modułowości starszych generacji serii T. Współczesne konstrukcje, w tym T590, posiadają jednak zwartą budowę wewnętrzną, w której drobny błąd montażowy może prowadzić do nieodwracalnych uszkodzeń elektroniki. Do najczęstszych błędów należą:
- Niedopełnienie procedury odłączenia baterii wewnętrznej: ThinkPad T590 posiada wbudowany akumulator litowo-jonowy. Przed otwarciem obudowy należy wejść w menu konfiguracyjne UEFI/BIOS i aktywować funkcję Disable Built-in Battery (czasowe odłączenie zasilania bateryjnego na poziomie kontrolera płyty). Pominięcie tego kroku oraz odłączanie lub podłączanie taśmy matrycy eDP przy aktywnej baterii niemal zawsze kończy się natychmiastowym spaleniem bezpiecznika zasilania podświetlenia matrycy na płycie głównej, a niekiedy przebiciem linii zasilania 19V bezpośrednio do linii sygnałowych procesora, co trwale niszczy układ CPU.
- Użycie wkrętów o niewłaściwej długości: Zastosowanie dłuższego wkrętu w miejscu przewidzianym na krótki element montażowy prowadzi do przewiercenia ścieżek sygnałowych wielowarstwowego laminatu płyty głównej (ang. PCB — Printed Circuit Board) lub wypchnięcia i uszkodzenia estetycznego wierzchniej warstwy obudowy pod klawiaturą.
- Wyłamywanie plastikowych zaczepów dolnej pokrywy: Dolna pokrywa obudowy (ang. base cover) jest trzymana nie tylko śrubami, ale również szeregiem ciasno spasowanych zatrzasków z tworzywa sztucznego. Podważanie obudowy metalowymi wkrętakami zamiast plastikowych otwieraków (ang. spudgerów) prowadzi do pęknięć krawędzi, deformacji szczelin wentylacyjnych i uszkodzenia gniazd wejścia/wyjścia na bokach obudowy.
- Aplikacja past termoprzewodzących przewodzących prąd: Nieumiejętne nakładanie past na bazie ciekłego metalu lub past zawierających domieszki srebra na odsłonięty rdzeń krzemowy (krzem bez zintegrowanego odpromiennika ciepła IHS) grozi wyciekiem preparatu na otaczające mikroelementy SMD (kondensatory i rezystory filtrujące), co powoduje zwarcia po uruchomieniu zasilania.
Organizacja obsługi serwisowej: door-to-door oraz wsparcie mobilne
Dla wygody użytkowników obsługa serwisowa realizowana jest w modelu dojazdowym, bez konieczności osobistego dostarczania sprzętu. Na obszarze Warszawy i okolic w promieniu 40 km czas dojazdu wynosi do 1 godziny od przyjęcia zgłoszenia, co pozwala na szybką reakcję w przypadku nagłych awarii sprzętu roboczego.
W przypadku konieczności wykonania złożonych napraw elektronicznych na płycie głównej, wymagających specjalistycznego zaplecza lutowniczego i mikroskopów inspekcyjnych, sprzęt odbierany jest bezpośrednio przez kierowcę w procedurze door-to-door. W tym trybie diagnoza urządzenia jest w pełni bezpłatna, a zasada braku opłat w razie braku możliwości wykonania naprawy chroni klienta przed ponoszeniem nieuzasadnionych kosztów. Na cały czas trwania procedury naprawczej udostępniany jest bezpłatny laptop zastępczy, wydawany bez konieczności wnoszenia kaucji i bez restrykcyjnego limitu czasowego, co gwarantuje ciągłość pracy.
W sytuacjach, w których naprawa może zostać wykonana na miejscu (np. wymiana modułów pamięci, czyszczenie układu chłodzenia, instalacja dysków SSD i migracja danych), wizyta serwisanta obejmuje płatną usługę wykonania pracy, przy zachowaniu bezpłatnego dojazdu pod wskazany adres.
Często zadawane pytania (FAQ)
Czy w ThinkPadzie T590 można rozbudować pamięć RAM, skoro część kości jest wlutowana w płytę główną?
Tak, architektura płyty głównej modelu T590 łączy wlutowaną pamięć RAM (w zależności od konfiguracji fabrycznej) z jednym wolnym gniazdem SO-DIMM na standardowe moduły pamięci DDR4. Pozwala to na rozbudowę pamięci operacyjnej poprzez montaż dodatkowego modułu o odpowiednio dobranej pojemności i parametrach taktowania, co umożliwia pracę w trybie Dual Channel (dwukanałowej komunikacji kontrolera pamięci, przyspieszającej transfer danych).
Dlaczego ThinkPad T590 przestał ładować się przez port USB-C, a dioda zasilania nie świeci?
Jest to typowy objaw uszkodzenia w obrębie układu zasilania USB Power Delivery, awarii kontrolera Thunderbolt lub uszkodzenia fizycznego samego gniazda USB-C w wyniku naprężeń mechanicznych przewodu zasilającego. W wielu przypadkach problem wynika ze zwarcia diody zabezpieczającej ESD lub błędu oprogramowania układowego kontrolera magistrali. Wymaga to dokładnej diagnostyki laboratoryjnej obwodów wejściowych płyty głównej.
Czy po wyłamaniu zawiasu z obudowy w ThinkPadzie T590 konieczna jest wymiana całej klapy na nową?
Nie zawsze. Jeśli wewnętrzna struktura mocowania została uszkodzona, ale zewnętrzna powierzchnia klapy nie uległa pęknięciu, często możliwa jest profesjonalna rekonstrukcja chemiczno-mechaniczna punktów kotwienia tulei gwintowanych z jednoczesnym poluzowaniem i regulacją oporu samego zawiasu. Jeśli jednak tworzywo klapy jest połamane lub pęknięta jest ramka ekranu, zaleca się montaż nowej obudowy w celu zapewnienia długotrwałej sztywności 15-calowej konstrukcji.
Jak długo trwa standardowa naprawa ThinkPada T590 w serwisie?
Czas realizacji zależy od charakteru usterki. Czynności konserwacyjne, czyszczenie układu chłodzenia oraz proste wymiany modułowe z reguły zamykają się w czasie do 24 godzin. W przypadku skomplikowanych napraw elektronicznych płyty głównej (np. po zalaniu cieczą lub przy uszkodzeniach mikrolutowniczych sekcji zasilania) łączny czas naprawy z reguły nie przekracza 3 dni roboczych, wliczając w to wielogodzinne testy obciążeniowe po naprawie.
