Konstrukcja ultralekkiego ThinkPada X1 Nano a zapotrzebowanie na podzespoły

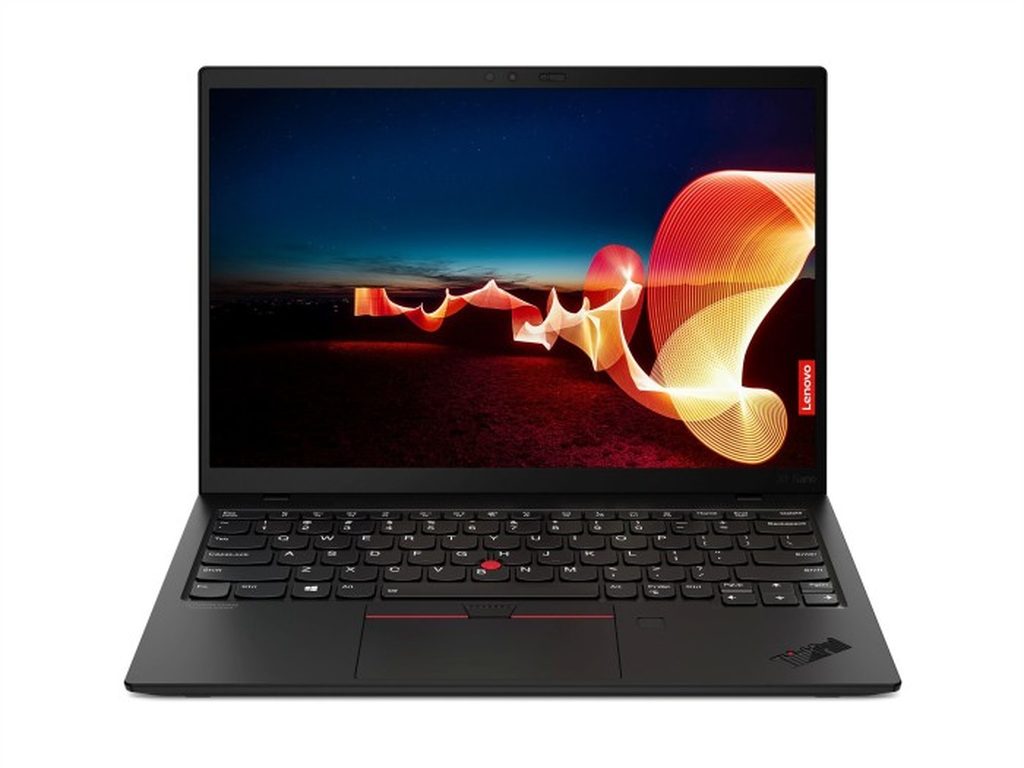

Model Lenovo ThinkPad X1 Nano o oznaczeniu kodowym 20UN002DGE to jeden z najbardziej zaawansowanych technologicznie ultrabooków z segmentu biznesowego. Projektanci postawili w tym urządzeniu na redukcję wagi poniżej jednego kilograma, co wymusiło zastosowanie miniaturyzacji oraz specyficznych rozwiązań konstrukcyjnych. Z punktu widzenia serwisowego taka zwarta budowa oznacza, że wiele kluczowych elementów zostało zintegrowanych bezpośrednio na płycie głównej (laminacie PCB, czyli płytce drukowanej ze ścieżkami przewodzącymi sygnały i zasilanie). Użytkownicy tego modelu zgłaszają zapotrzebowanie na elementy eksploatacyjne, mechaniczne oraz moduły elektroniczne, które ulegają naturalnemu zużyciu lub mechanicznemu uszkodzeniu w trakcie codziennego transportu.

W przypadku konstrukcji tak silnie zintegrowanej, dostępność podzespołów zamiennych różni się znacząco w zależności od tego, czy naprawa dotyczy peryferiów, elementów obudowy z włókna węglowego i stopu magnezu, czy też bezpośrednich struktur logicznych płyty głównej. Zrozumienie, które elementy są wymienne modułowo, a które wymagają zaawansowanej ingerencji w strukturę BGA (Ball Grid Array – technologia montażu powierzchniowego układów scalonych za pomocą kulek ze spoiwa lutowniczego), jest kluczowe dla powodzenia procesu przywracania sprawności urządzenia. Doświadczenie w obsłudze ponad 10 000 urządzeń na przestrzeni ponad 20 lat pozwala nam precyzyjnie identyfikować i pozyskiwać właściwe komponenty do rzadziej spotykanych konfiguracji, takich jak seria ThinkPad X1 Nano.

Podzespoły modułowe i zintegrowane w ThinkPadzie X1 Nano 20UN002DGE

Z punktu widzenia dostępności i montażu, elementy w modelu ThinkPad X1 Nano-20UN002DGE dzielą się na kilka podstawowych grup technologicznych:

Ogniwa zasilające (pakiety akumulatorowe) – W modelu tym zastosowano wewnętrzne akumulatory litowo-polimerowe o smukłym profilu. Zużycie chemiczne ogniw lub ich degradacja pod wpływem intensywnych cykli szybkiego ładowania Rapid Charge wymaga montażu fabrycznie nowego pakietu. Stosujemy wyłącznie nowe, nigdy używane komponenty, co eliminuje ryzyko niestabilnego napięcia.
Matryce i skrzydła matrycy (moduły wyświetlacza) – Ekran o proporcjach 16:10 i wysokiej rozdzielczości stanowi zwartą strukturę zespoloną z ramką i pokrywą. W przypadku pęknięcia szkła, uszkodzenia taśmy sygnałowej eDP (Embedded DisplayPort – cyfrowy interfejs przesyłu obrazu) lub awarii podświetlenia LED, dostępność dedykowanej matrycy decyduje o czasie realizacji naprawy.
Porty Thunderbolt / USB-C oraz układy Power Delivery – Ze względu na miniaturyzację, laptop posiada ograniczoną liczbę gniazd, które służą jednocześnie do przesyłania danych, obrazu oraz ładowania. Gniazda te podlegają naprężeniom mechanicznym, a kontrolery zasilania TPS/Cypress na płycie głównej bywają narażone na przepięcia. Dostępność samych złączy lutowanych powierzchniowo (SMD) oraz dedykowanych układów scalonych umożliwia naprawę bez konieczności zamawiania nowej płyty głównej.
Klawiatury i gładziki (touchpady) – Klawiatura z charakterystycznym punktem wskazującym TrackPoint jest zintegrowana z górną obudową (palmrestem). Pojedyncze uszkodzenia mechaniczne klawiszy lub zalania wymagają najczęściej wymiany całego modułu podparcia dłoni wraz z mechanizmem klawiatury.
Układ chłodzenia (radiator z mikrowentylatorem) – Ze względu na cienką obudowę, wentylator posiada miniaturowe łopatki i specjalnie wyprofilowaną komorę odprowadzania ciepła. Wycieranie się łożyska lub zatarcie mechanizmu wymaga montażu oryginalnego modułu chłodzącego.
Pamięć operacyjna RAM oraz procesor – Pamięć LPDDR4x w tym modelu jest wlutowana na stałe w strukturę płyty głównej. Nie występuje tu tradycyjny slot SO-DIMM. Naprawa uszkodzonych kości pamięci wymaga procedury reballingu lub lutowania nowych kości pamięci, co wymaga bezpośredniej dostępności precyzyjnych chipów.

Procedury weryfikacji i pozyskiwania komponentów

Diagnoza poprzedza każdą interwencję techniczną. W przypadku laptopa ThinkPad X1 Nano weryfikacja rozpoczyna się od precyzyjnego odczytania numeru seryjnego oraz oznaczenia FRU (Field Replaceable Unit – unikalny numer części serwisowej stosowany przez inżynierów do identyfikacji konkretnej rewizji podzespołu). Zastosowanie błędnej rewizji matrycy, taśmy sygnałowej czy kontrolera zasilania może prowadzić do niekompatybilności na poziomie oprogramowania układowego UEFI (Unified Extensible Firmware Interface – nowoczesny standard oprogramowania pośredniczącego między sprzętem a systemem operacyjnym).

W procesie przygotowania do naprawy sprawdzana jest linia zasilania głównego, stan przetwornic napięcia DC-DC (układów przetwarzających stałe napięcie zasilacza na niższe napięcia robocze procesora i pamięci) oraz kondycja złączy fizycznych. W sytuacji, gdy podzespół jest dostępny w naszym stałym łańcuchu dostaw, czas realizacji procedury z reguły nie przekracza 3 dni. W przypadku lżejszych prac, takich jak czyszczenie układu chłodzenia czy wymiana past termoprzewodzących, proces trwa do 24 godzin. Na zamontowane nowe elementy oraz wykonane procedury montażowe udzielana jest gwarancja do 12 miesięcy.

Nasz zespół realizuje usługi w modelu dojazdowym. Oznacza to, że dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km pozwala na szybki odbiór uszkodzonego sprzętu przez kierowcę lub bezpośrednią interwencję specjalisty. Diagnoza jest w pełni bezpłatna wyłącznie w przypadku przekazania laptopa w trybie door-to-door, gdzie urządzenie trafia do szczegółowych pomiarów laboratoryjnych. Większość typowych usterek sprzętowych usuwamy podczas pierwszej wizyty, jeżeli specyfika uszkodzenia pozwala na naprawę modułową na miejscu u klienta. Na czas trwania procedur serwisowych zapewniamy bezpłatny laptop zastępczy na cały okres naprawy, bez konieczności wnoszenia kaucji i bez limitu czasowego.

Ryzyko związane z samodzielnym doborem i montażem części

Wielu użytkowników próbuje samodzielnie zamawiać podzespoły na popularnych portalach aukcyjnych. W przypadku serii ThinkPad X1 Nano wiąże się to z kilkoma istotnymi zagrożeniami technicznymi:

Zakup części regenerowanych lub z demontażu – Na rynku wtórnym powszechne są elementy opisane jako nowe, które w rzeczywistości pochodzą z rozbiórki wyeksploatowanych jednostek. Dotyczy to w szczególności baterii o zresetowanych licznikach cykli oraz wentylatorów z wypracowanymi łożyskami. Montaż zużytego podzespołu grozi ponowną awarią w krótkim czasie.
Niezgodność numerów FRU i blokady oprogramowania – Płyty główne oraz ekrany w modelach ThinkPad posiadają wpisane w pamięć EEPROM (Electrically Erasable Programmable Read-Only Memory – pamięć nieulotna kasowalna elektrycznie) dane konfiguracyjne. Zastosowanie części o identycznym wyglądzie, lecz innym numerze FRU, może skutkować brakiem regulacji jasności, brakiem obsługi standardu HDR lub odmową uruchomienia urządzenia przez mechanizmy zabezpieczające.
Uszkodzenia delikatnych taśm ZIF i złączy FPC – Złącza typu ZIF (Zero Insertion Force – gniazda z ruchomą klapką dociskową) oraz cienkie taśmy FPC (Flexible Printed Circuit – elastyczne obwody drukowane) w modelu Nano są wyjątkowo podatne na zerwanie. Próba demontażu obudowy bez odpowiednich narzędzi antystatycznych i separatorów z tworzywa sztucznego prowadzi często do trwałego uszkodzenia gniazd na płycie głównej.
Wyładowania elektrostatyczne (ESD) – Brak ochrony przed ładunkami ESD (Electrostatic Discharge – nagły przepływ prądu między obiektami o różnych potencjałach) podczas otwierania tak silnie skondensowanego laptopa może bezpowrotnie uszkodzić wrażliwe linie danych procesora lub układu KBC (Keyboard Controller / Embedded Controller – mikrokontroler zarządzający klawiaturą, zasilaniem i stanami uśpienia laptopa).

Pytania i odpowiedzi (FAQ)

Czy w modelu ThinkPad X1 Nano 20UN002DGE można rozbudować pamięć RAM o większą pojemność?
Odpowiedź: Nie ma możliwości standardowej rozbudowy pamięci poprzez dołożenie modułu, ponieważ pamięć RAM LPDDR4x jest trwale przylutowana do płyty głównej. Zmiana konfiguracji pamięci jest możliwa wyłącznie poprzez specjalistyczną wymianę układów BGA na płycie głównej w warunkach laboratoryjnych lub wymianę całej płyty głównej.

Jakie części najszybciej ulegają zużyciu w tym konkretnym modelu?
Odpowiedź: Najczęstszym elementem podlegającym wymianie jest wewnętrzny akumulator litowo-polimerowy, mechanicznie obciążone porty USB-C/Thunderbolt oraz mikrowentylator układu chłodzenia, który ze względu na niewielkie rozmiary pracuje z wysoką prędkością obrotową w celu utrzymania właściwej temperatury procesora.

Czy uszkodzone gniazdo ładowania USB-C wymaga wymiany całej płyty głównej?
Odpowiedź: W większości przypadków nie ma konieczności wymiany całej płyty głównej. Prowadzimy naprawy na poziomie komponentowym, polegające na wylutowaniu uszkodzonego portu USB-C i wlutowaniu fabrycznie nowego gniazda wraz z ewentualną wymianą towarzyszącego kontrolera zasilania.

Skąd pochodzą podzespoły montowane podczas naprawy?
Odpowiedź: Wykorzystujemy wyłącznie nowe, dedykowane części zamienne zgodne ze specyfikacją techniczną danego modelu Lenovo. Nie stosujemy podzespołów używanych ani elementów z odzysku, co zapewnia pełną stabilność pracy urządzenia i pozwala na objęcie naprawy gwarancją do 12 miesięcy.
