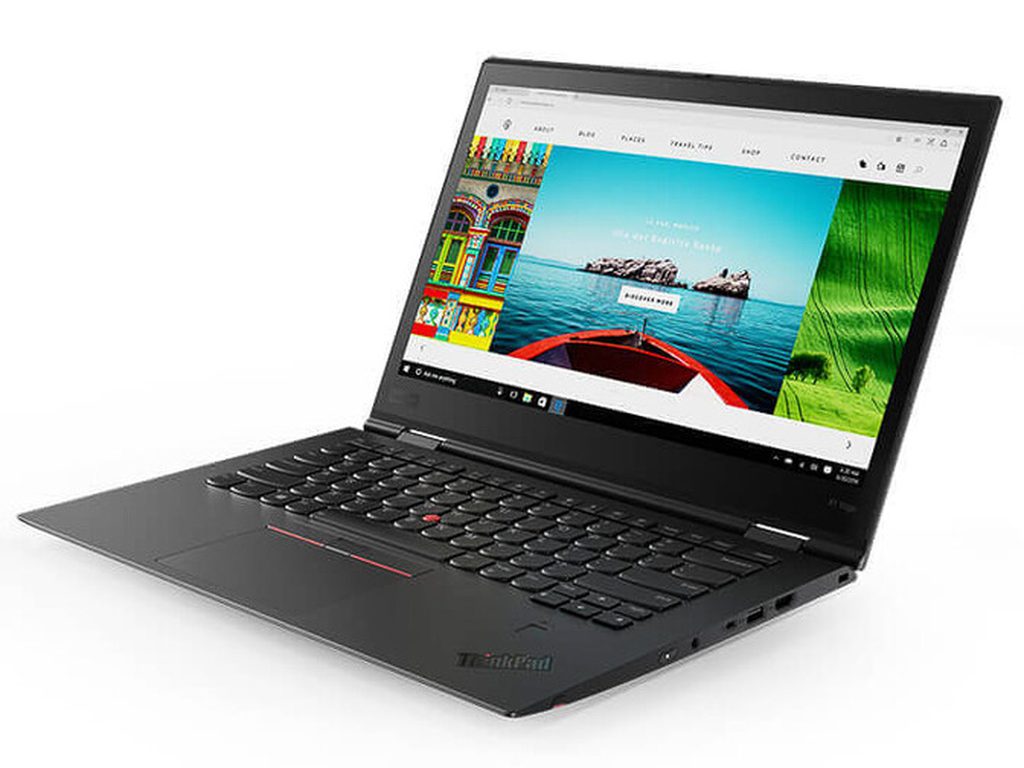

Specyfika konstrukcyjna i zaopatrzenie w podzespoły dla ThinkPad X1 Yoga 3rd Gen (2018)

Seria Lenovo ThinkPad X1 Yoga z rocznika 2018 (oznaczana fabrycznie jako 3. generacja tej linii konwertowalnej) to zaawansowana konstrukcja hybrydowa, łącząca funkcjonalność klasycznego laptopa biznesowego z możliwością obrotu ekranu o 360 stopni. Wieloletnia obecność tego modelu na rynku sprawia, że kwestia pozyskiwania właściwych podzespołów zamiennych wymaga precyzyjnej wiedzy technicznej oraz dostępu do wyspecjalizowanych kanałów dystrybucyjnych. Urządzenia te charakteryzują się bardzo zwartą budową oraz zastosowaniem unikalnych rozwiązań mechanicznych i elektronicznych, takich jak chowana klawiatura (Wave Keyboard) czy matryce dotykowe zintegrowane z warstwą digitalizera (aktywnej siatki rozpoznającej dotyk oraz nacisk dedykowanego piórka ThinkPad Pen Pro).

Utrzymanie pełnej sprawności laptopa biznesowego z tego okresu jest w pełni uzasadnione z punktu widzenia ergonomii i wydajności. Kluczowym czynnikiem decydującym o powodzeniu procedur serwisowych pozostaje jednak jakość i zgodność montowanych elementów. W naszym niezależnym serwisie stosujemy wyłącznie fabrycznie nowe podzespoły, co eliminuje ryzyko związane z ukrytymi wadami materiałowymi czy wyeksploatowaniem komponentów pochodzących z demontażu. Prawidłowa identyfikacja części opiera się na numerach FRU (Field Replaceable Unit — unikalnych identyfikatorach części serwisowych stosowanych w ekosystemie Lenovo), co gwarantuje stuprocentową kompatybilność z płytą główną i oprogramowaniem układowym BIOS/UEFI.

Dostępność i wymiana kluczowych modułów sprzętowych

Struktura podzespołów w modelu ThinkPad X1 Yoga 2018 dzieli się na elementy łatwo dostępne w obrocie dystrybucyjnym oraz moduły wymagające precyzyjnego doboru pod konkretną konfigurację fabryczną. Poniżej przedstawiamy szczegółową analizę dostępności poszczególnych układów:

Kompletne moduły wyświetlacza i digitizera — ekran w modelu X1 Yoga 3rd Gen występuje w kilku wariantach, w tym matrycy Full HD oraz panelu WQHD z obsługą szerokiej przestrzeni barwowej i technologii HDR (High Dynamic Range — szeroki zakres dynamiki obrazu). Ze względu na proces fabrycznego łączenia panelu LCD ze szkłem ochronnym i warstwą dotykową, wymiana realizowana jest jako montaż kompletnego skrzydła matrycy lub precyzyjnie spasowanego zespołu wyświetlacza. Dostępność nowych paneli tego typu jest stabilna, jednak wymaga weryfikacji taśmy sygnałowej eDP (embedded DisplayPort — wewnętrznego interfejsu przesyłania obrazu) pod kątem odpowiedniej liczby linii transmisyjnych (30-pin dla FHD lub 40-pin dla paneli o wysokiej rozdzielczości).
Akumulatory wewnętrzne — ogniwa litowo-polimerowe ulegają naturalnej degradacji chemicznej. W tym modelu stosowana jest bateria wewnętrzna o specyficznym kształcie dopasowanym do profilu dolnej pokrywy. Nowe pakiety bateryjne ze zintegrowanym mikrokontrolerem zarządzającym ładowaniem są stale dostępne w regularnych dostawach komponentów.
Klawiatura mechaniczna z mechanizmem chowającym (Wave Keyboard) — mechanizm unoszenia i blokowania ramek klawiszy przy przejściu w tryb tabletu to element mechaniczny podlegający zużyciu i podatny na zanieczyszczenia. Fabrycznie nowe klawiatury w układzie europejskim oraz US-ANSI są dostępne, a ich montaż wymaga precyzyjnego osadzenia w prowadnicach korpusu wewnętrznego.
Układ zasilania i porty USB-C / Thunderbolt — gniazda zasilania w standardzie USB-C/Thunderbolt 3 są wlutowane bezpośrednio w laminat płyty głównej. Ich uszkodzenia mechaniczne lub zwarcia w torze kontrolera zasilania PD (Power Delivery — protokołu negocjacji napięć ładowania) rozwiązujemy poprzez precyzyjną wymianę samych złączy lub układów scalonych przetwornic bez konieczności kosztownej wymiany całej płyty.
Wentylatory i układy chłodzenia — dedykowany moduł termiczny z rurkami cieplnymi (heatpipe — miedzianymi przewodami wypełnionymi cieczą wrzącą w niskiej temperaturze) oraz miniaturowym wentylatorem jest w pełni dostępny jako nowy element wymienny, co pozwala przywrócić cichą pracę i prawidłowe odprowadzanie ciepła z procesora.
Zawiasy 360 stopni — podwójne zawiasy obrotowe odpowiadają za stabilność ekranu we wszystkich trybach pracy (laptop, namiot, podstawka, tablet). Zespoły zawiasów są osiągalne jako nowe elementy konstrukcyjne, co umożliwia usunięcie luzów i zapobieżenie pęknięciom obudowy.

Weryfikacja kompatybilności i kody FRU w praktyce serwisowej

W procesie doboru części do serii ThinkPad X1 Yoga fundamentalne znaczenie ma zgodność programowa. Lenovo stosuje w oprogramowaniu układowym mechanizm tak zwanej białej listy (whitelist — listy dopuszczonych identyfikatorów sprzętowych zaszytej w pamięci UEFI). Dotyczy to w szczególności wewnętrznych kart sieci bezprzewodowej WLAN/WWAN (modułów łączności komórkowej LTE) oraz paneli dotykowych. Zainstalowanie podzespołu o identycznych parametrach fizycznych, lecz pozbawionego autoryzowanego kodu identyfikacyjnego w oprogramowaniu układowym, może skutkować zatrzymaniem procedury startowej POST (Power-On Self-Test — wstępnego testu podzespołów po włączeniu zasilania) i wyświetleniem błędu nieobsługiwanego urządzenia.

Z tego względu każda procedura zaopatrzeniowa w naszym serwisie poprzedzona jest odczytem numeru seryjnego oraz konfiguracji fabrycznej z pamięci urządzenia. Pozwala to na precyzyjne dopasowanie komponentu o ściśle określonym numerze FRU. Nasze ponad 20 lat doświadczenia w naprawach elektroniki przenośnej pozwala bezbłędnie dobierać elementy zamienne, eliminując ryzyko niekompatybilności sprzętowej czy nieprawidłowego działania czujników położenia (akcelerometrów i żyroskopów) odpowiedzialnych za automatyczną rotację obrazu w trybie konwertowalnym.

Procedura diagnostyczna i proces naprawy w naszym serwisie

Naprawa laptopa hybrydowego ThinkPad X1 Yoga wymaga zachowania procedur chroniących delikatne struktury wielowarstwowego laminatu oraz ekrany dotykowe. Każde zlecenie realizowane jest według ściśle określonego schematu technologicznego:

W pierwszej kolejności przeprowadzana jest szczegółowa diagnoza wstępna. W przypadku wyboru obsługi door-to-door, gdzie sprzęt odbierany jest bezpośrednio przez naszego kierowcę, diagnoza usterki jest całkowicie bezpłatna. Jeśli naprawa nie zostanie zrealizowana, klient w tym trybie nie ponosi kosztów procedury weryfikacyjnej. W przypadku bezpośredniej wizyty technika na miejscu, dojazd w promieniu do 40 km na obszarze Warszawy i okolic jest bezpłatny, a sama praca diagnostyczna i serwisowa na miejscu jest usługą odpłatną.

Po zidentyfikowaniu źródła awarii następuje dobór fabrycznie nowej części zamiennej. Jeśli usterka dotyczy mikroukładów na płycie głównej (np. kontrolera ładowania, przetwornic pomocniczych czy pamięci BIOS), wykonujemy naprawy na poziomie komponentowym (BGA/SMD — lutowanie układów scalonych montowanych powierzchniowo). Wymiana części eksploatacyjnych, matryc, klawiatur czy układów chłodzenia z reguły nie przekracza 3 dni roboczych, natomiast zabiegi konserwacyjne, czyszczenie układu chłodzenia wraz z wymianą past termoprzewodzących realizujemy w czasie do 24 godzin. Na każdy zamontowany nowy podzespół oraz wykonaną usługę udzielamy gwarancji do 12 miesięcy. Na cały okres trwania procedury serwisowej zapewniamy bezpłatny laptop zastępczy, wydawany bez kaucji i bez ograniczeń czasowych.

Ryzyka związane z nieprofesjonalnym montażem i częściami z niepewnych źródeł

Próby samodzielnej wymiany podzespołów w modelu ThinkPad X1 Yoga 2018 lub korzystanie z niezweryfikowanych zamienników wiążą się z szeregiem zagrożeń dla integralności urządzenia:

Uszkodzenie taśm transmisyjnych podczas demontażu — przewody sygnałowe matrycy oraz kamery na podczerwień (IR Camera obsługującej rozpoznawanie twarzy) są poprowadzone wewnątrz miniaturowych prowadnic zawiasów. Niewłaściwy kąt otwarcia lub brak odpowiednich narzędzi antystatycznych prowadzi do ich przerwania.
Zwarcie baterii wewnętrznej — konstrukcja wymaga programowego odłączenia akumulatora w menu serwisowym UEFI przed otwarciem obudowy. Pominięcie tego kroku i użycie metalowych narzędzi w pobliżu złącza zasilania często kończy się natychmiastowym spaleniem bezpieczników polimerowych lub uszkodzeniem mostka południowego zintegrowanego z procesorem.
Zastosowanie regenerowanych paneli dotykowych — na rynku wtórnym powszechne są matryce klejone ręcznie, w których warstwa digitizera traci kalibrację, wykazuje martwe strefy dotyku lub generuje tak zwane dotknięcia fantomowe (ghost touches — samoczynne rejestrowanie nacisku przez ekran).
Niedopasowanie prowadnic klawiatury Wave — nieprawidłowe ułożenie mechanizmu podnoszenia klawiszy może doprowadzić do porysowania powłoki matrycy przy składaniu laptopa w tryb tabletu lub zablokowania mechanizmu skoku klawiszy.

Najczęściej zadawane pytania (FAQ)

Czy do modelu ThinkPad X1 Yoga 2018 można dokupić sam digitizer bez wymiany ekranu LCD?
W tym modelu matryca LCD oraz warstwa dotykowa są fabrycznie zespolone optycznym klejem LOCA (Liquid Optically Clear Adhesive). Rozwarstwianie tego modułu w warunkach pozaprodukcyjnych niesie wysokie ryzyko uszkodzenia wyświetlacza, dlatego profesjonalna wymiana obejmuje montaż fabrycznie nowego, kompletnego zespołu ekranu dotykowego z ramką.

Czy po wymianie baterii na nową wymagana jest jej kalibracja?
Tak, nowo zainstalowane ogniwo wymaga przeprowadzenia pełnego cyklu resetowania wskaźnika naładowania. Procedura ta polega na pełnym naładowaniu pakietu, a następnie kontrolowanym rozładowaniu pod nadzorem oprogramowania diagnostycznego, co pozwala układowi EC (Embedded Controller — wbudowanemu kontrolerowi zarządzającemu zasilaniem) poprawnie odczytywać pojemność nominalną baterii.

Jak szybko można uzyskać pomoc w przypadku uszkodzenia gniazda ładowania?
Nasz serwisant może dotrzeć na miejsce zgłoszenia do 1 godziny na terenie Warszawy i okolic w promieniu do 40 km. Większość usterek usuwamy podczas pierwszej wizyty, natomiast w przypadku konieczności wykonania zaawansowanego lutowania mikroskopowego na płycie głównej, urządzenie jest zabezpieczane i transportowane do dalszych prac serwisowych, a klient otrzymuje bezpłatny laptop zastępczy.

Czy do tego modelu dostępne są nowe obudowy i elementy kadłubka?
Tak, nowe elementy obudowy — w tym dolna pokrywa (bottom cover), obudowa klawiatury (palmrest) wykonana ze stopów magnezu oraz tylna klapa matrycy z włókna węglowego — są dostępne na zamówienie serwisowe w oparciu o dokładny numer modelu.
