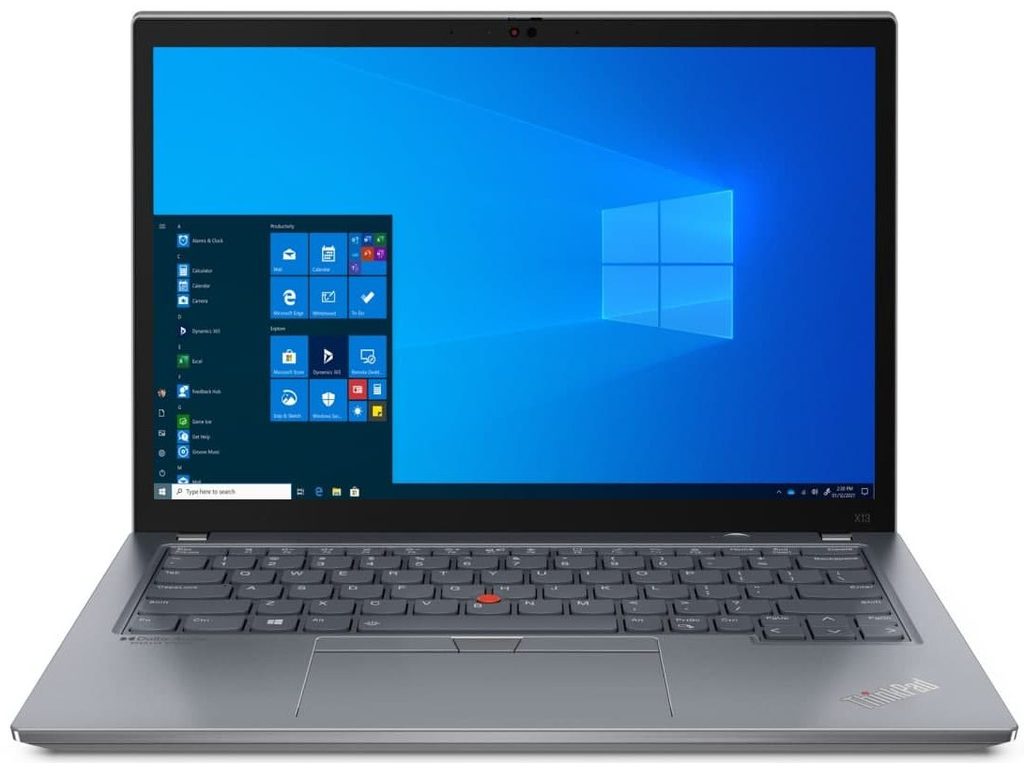

Biznesowa seria ThinkPad X od lat uchodzi za wyznacznik mobilności, trwałości oraz wysokiej kultury pracy w środowisku biurowym i terenowym. Model Lenovo ThinkPad X13 o oznaczeniu kodowym 20UF000NMH to kompaktowa jednostka wyposażona w nowoczesną architekturę procesora oraz szereg zaawansowanych układów zintegrowanych na płycie głównej. Wraz z intensywną eksploatacją mobilną, naturalnemu zużyciu lub mechanicznym uszkodzeniom ulegają poszczególne moduły urządzenia. W takich sytuacjach kluczowym zagadnieniem staje się dostępność komponentów zamiennych, ich precyzyjna identyfikacja według numeracji fabrycznej oraz prawidłowy montaż zgodny ze standardami inżynieryjnymi.
Konstrukcja ultrabooków z serii ThinkPad X13 wymusza wysoki poziom miniaturyzacji. Wiele elementów jest ze sobą ściśle spasowanych, a poszczególne rewizje płyt głównych i podzespołów peryferyjnych różnią się detalami konstrukcyjnymi. Pozyskanie właściwych komponentów wymaga weryfikacji numerów katalogowych FRU (Field Replaceable Unit – fabryczny numer części zamiennej przeznaczonej do wymiany serwisowej) oraz CRU (Customer Replaceable Unit – moduł przewidziany konstrukcyjnie do łatwiejszej wymiany). Jako niezależny serwis laptopów Lenovo z ponad dwudziestoletnim doświadczeniem i bazą ponad 10 000 naprawionych urządzeń, w codziennej praktyce stosujemy wyłącznie nowe elementy, unikając części używanych lub pochodzących z demontażu.
Specyfika konstrukcyjna modelu ThinkPad X13-20UF000NMH i podział podzespołów
Kod 20UF000NMH precyzyjnie definiuje konfigurację sprzętową danej jednostki z generacji opartej na procesorach mobilnych. W strukturze tego komputera przenośnego występuje wyraźny podział na komponenty modułowe oraz elementy trwale połączone z płytą główną (system board). Znajomość tej architektury jest niezbędna do określenia, czy usunięcie usterki wymaga wymiany całego modułu, czy też możliwa jest naprawa na poziomie komponentów elektronicznych (naprawa na poziomie płyty głównej bez konieczności zamawiania kosztownego podzespołu bazowego).
Główne grupy podzespołów zamiennych podlegające procedurom serwisowym obejmują:
- Matryce LCD i taśmy sygnałowe: Ekrany o zróżnicowanej jasności i pokryciu przestrzeni barwnej, łączone za pomocą wielopinowych taśm eDP (Embedded DisplayPort – cyfrowy interfejs przesyłu sygnału wideo ze zintegrowanym sterowaniem podświetleniem). Dostępność tych paneli zależy od wariantu powłoki antyrefleksyjnej oraz obecności czujników zbliżeniowych czy filtrów prywatności.
- Układ zasilania i akumulator: Wewnętrzne pakiety litowo-polimerowe współpracujące z kontrolerem SMBus (System Management Bus – magistrala komunikacyjna przesyłająca dane o stanie ogniw, temperaturze i cyklach ładowania) oraz zintegrowane gniazda zasilania USB-C Power Delivery.
- Moduł klawiatury i touchpad: Klawiatury z podświetleniem LED, zintegrowanym manipulatorem TrackPoint oraz dedykowaną membraną odporną na drobne zachlapania. W modelu X13 klawiatura jest osadzona w ramce obudowy górnej, co wymaga precyzyjnego demontażu zaczepów strukturalnych.
- System chłodzenia: Wentylatory ze zoptymalizowanym profilem łopatek oraz miedziane rurki cieplne (heatpipe – zamknięty układ odprowadzania ciepła z wykorzystaniem przemiany fazowej cieczy chłodzącej).
- Elementy obudowy i zawiasy: Pokrywy matrycy wykonane z kompozytów wzmacnianych włóknem węglowym, korpusy dolne ze stopów magnezu oraz stalowe zawiasy o kontrolowanym oporze tarcia.
Weryfikacja dostępności części według numerów FRU i zamienników zgodnych
Najczęstszą barierą w doborze elementów zamiennych do biznesowych laptopów Lenovo jest mnogość podwersji montowanych w tej samej serii urządzeń. Każdy komponent posiada indywidualny numer FRU, który określa nie tylko wymiary fizyczne, ale także zgodność firmware układu scalonego z procedurami POST (Power-On Self-Test – wstępny test diagnostyczny płyty głównej uruchamiany przed załadowaniem systemu operacyjnego).
W przypadku modelu 20UF000NMH producenci OEM (Original Equipment Manufacturer – dostawcy oryginalnego wyposażenia dla linii montażowej) dostarczają matryce, klawiatury czy wentylatory w kilku równorzędnych wersjach konstrukcyjnych. Podczas doboru części zamiennych weryfikujemy tzw. tabelę substytutów (cross-reference list), co pozwala na zachowanie pełnej kompatybilności elektrycznej bez ryzyka wystąpienia błędów komunikacji na szynie I2C lub magistrali PCIe.
Do najczęściej poszukiwanych i wymienianych podzespołów w tym modelu należą:
- Gniazda zasilania USB-C / Thunderbolt: Podlegające mechanicznemu wyrobieniu lub przepaleniu linii zasilającej VBUS przy skokach napięcia. Zamiast wymiany kompletnej płyty głównej, w wielu przypadkach stosujemy procedurę wlutowania nowego, fabrycznie wzmocnionego konektora.
- Nowe ogniwa akumulatorowe: Fabrycznie świeże pakiety baterii, które po montażu nie wymagają kalibracji nieautoryzowanym oprogramowaniem i są poprawnie rozpoznawane przez układ kontrolera KBC (Keyboard Controller – mikrokontroler zarządzający zarządzaniem energią, klawiaturą i temperaturą platformy).
- Wentylatory chłodzenia aktywnego: Wymieniane w przypadku zużycia łożyska dynamicznego (FDB – Fluid Dynamic Bearing), objawiającego się głośną pracą, terkotaniem lub komunikatem "Fan Error" podczas procedury startowej BIOS.
Jak przebiega proces diagnostyki i wymiany komponentów
Prace serwisowe nad urządzeniami klasy ThinkPad X13 wymagają zachowania rygorystycznych procedur bezpieczeństwa elektrostatycznego. Przed otwarciem obudowy konieczne jest programowe odłączenie zasilania wewnętrznego w środowisku UEFI/BIOS (funkcja Disable Built-in Battery), co zapobiega powstawaniu zwarć na liniach zasilania pomocniczego podczas manipulacji przy złączach FPC (Flexible Printed Circuit – cienkie taśmy elastyczne ze złączami wielopinowymi).
Standardowy proces obsługi technicznej obejmuje następujące etapy:
- Weryfikacja stanu podzespołów i ścieżek sygnałowych: Diagnoza poprzedza każdą ingerencję. Pomiary rezystancji linii zasilających, testy integralności pamięci wlutowanej LPDDR oraz analiza parametrów termicznych pod kontrolowanym obciążeniem.
- Dobór właściwego komponentu: Identyfikacja po numerze seryjnym urządzenia i numerze FRU. Stosujemy wyłącznie nowe części zamienne, co gwarantuje pełną stabilność termiczną i elektryczną urządzenia.
- Precyzyjny montaż laboratoryjny: Użycie wkrętaków z kontrolowanym momentem obrotowym w celu ochrony gwintów w stopach magnezu, wymiana materiałów termoprzewodzących (termopadów o wysokiej przewodności cieplnej wyrażanej w W/mK oraz pasty termicznej z cząstkami syntetycznymi) oraz właściwe ułożenie wiązek antenowych WLAN/WWAN.
- Testy stabilności i procedury odbiorcze: Testy obciążeniowe, weryfikacja poprawności zamykania pokrywy (czujnik Halla), testy kamer IR do uwierzytelniania biometrycznego oraz kontrola parametrów ładowania i rozładowania baterii.
W modelu obsługi dojazdowej serwisant może dotrzeć na miejsce w czasie do 1 godziny na terenie Warszawy i okolic w promieniu 40 km. Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter uszkodzenia pozwala na bezpieczną wymianę modułową na miejscu. W przypadku skomplikowanych napraw mikrolutowniczych laptop jest transportowany przez kierowcę w procedurze door-to-door, gdzie diagnoza jest bezpłatna, a na czas prac udostępniany jest bezpłatny laptop zastępczy bez kaucji i limitu czasowego. Całkowity czas naprawy z reguły nie przekracza 3 dni roboczych, a na wykonane usługi oraz zainstalowane części udzielana jest gwarancja do 12 miesięcy.
Ryzyka związane z samodzielnym doborem i montażem części
Próby samodzielnego zakupu i montażu części do laptopa ThinkPad X13-20UF000NMH na własną rękę często prowadzą do powikłań technicznych. Konstrukcja tego modelu jest znacznie bardziej wymagająca niż w przypadku większych laptopów uniwersalnych.
Najczęściej spotykane błędy i zagrożenia to:
- Zakup części z niekompatybilnym firmware: Dotyczy to w szczególności ekranów oraz touchpadów. Zastosowanie podzespołu bez odpowiedniego wsadu EDID (Extended Display Identification Data – standard struktury danych opisujący możliwości wyświetlacza) może skutkować brakiem możliwości regulacji jasności matrycy w systemie operacyjnym lub całkowitym brakiem obrazu.
- Niewyłączenie baterii wewnętrznej: Odpięcie taśmy matrycy eDP przy aktywnej linii zasilania podświetlenia (zazwyczaj od kilkunastu do kilkunastu woltów) niemal natychmiast prowadzi do zwarcia linii zasilania do linii sygnałowych procesora lub uszkodzenia bezpiecznika podświetlenia na płycie głównej.
- Używanie nieoryginalnych zamienników niskiej jakości: Niecertyfikowane baterie stwarzają ryzyko niestabilnej pracy kontrolera ładowania, szybkiego spadku pojemności, a w skrajnych przypadkach puchnięcia pakietu ogniw, co prowadzi do deformacji obudowy dolnej i uszkodzenia płytki dotykowej.
- Uszkodzenie delikatnych gniazd ZIF/LIF: Złącza taśm elastycznych w ultrabookach mają delikatne blokady dociskowe. Zastosowanie niewłaściwych narzędzi podważających prowadzi do wyłamania zapinek, co uniemożliwia stabilny styk i wymaga mikroinżynieryjnej wymiany całego gniazda na płycie głównej.
Najczęściej zadawane pytania (FAQ)
Czy w modelu Lenovo ThinkPad X13-20UF000NMH można wymienić lub rozbudować pamięć RAM?
Odpowiedź: W tej konkretnej konstrukcji kości pamięci operacyjnej RAM (układy LPDDR) są na stałe wlutowane w strukturę płyty głównej (BGA – Ball Grid Array). Brak fizycznych slotów SO-DIMM oznacza, że rozbudowa pamięci nie jest możliwa poprzez proste dołożenie modułu. W przypadku uszkodzenia pamięci konieczna jest diagnostyka i wymiana poszczególnych układów scalonych na płycie głównej lub montaż nowej płyty.
Jak sprawdzić, jaki numer części (FRU) jest odpowiedni dla uszkodzonego elementu?
Odpowiedź: Identyfikację przeprowadza się na podstawie numeru seryjnego laptopa (Serial Number – S/N) oraz kodu modelowego (Type Model). Bezpośrednio na zdemontowanej części znajduje się również naklejka z kodem kreskowym i oznaczeniem FRU P/N. W strukturze serwisowej dobieramy komponenty na podstawie oficjalnej dokumentacji inżynieryjnej, co wyklucza pomyłki montażowe.
Czy po wymianie gniazda USB-C laptop zachowa funkcję szybkiego ładowania?
Odpowiedź: Tak, pod warunkiem zastosowania fabrycznie nowego, certyfikowanego złącza zgodnego ze specyfikacją Power Delivery oraz weryfikacji układu kontrolera ładowania (Power Delivery Controller). Prawidłowo przeprowadzona naprawa przywraca pełne parametry zasilania i transmisji danych.
Jaki jest czas oczekiwania na nowe części zamienne do serii ThinkPad X13?
Odpowiedź: Wiele standardowych komponentów, takich jak klawiatury, wentylatory, baterie czy typowe panele LCD, posiadamy w bieżącej dyspozycji magazynowej. W przypadku rzadszych elementów obudowy lub specyficznych taśm sygnałowych czas dostawy jest wliczany w standardowy proces naprawy, który z reguły nie przekracza 3 dni.
