Konserwacja Lenovo ThinkPad X390-20Q0003VGE — na co zwrócić uwagę przy tym modelu

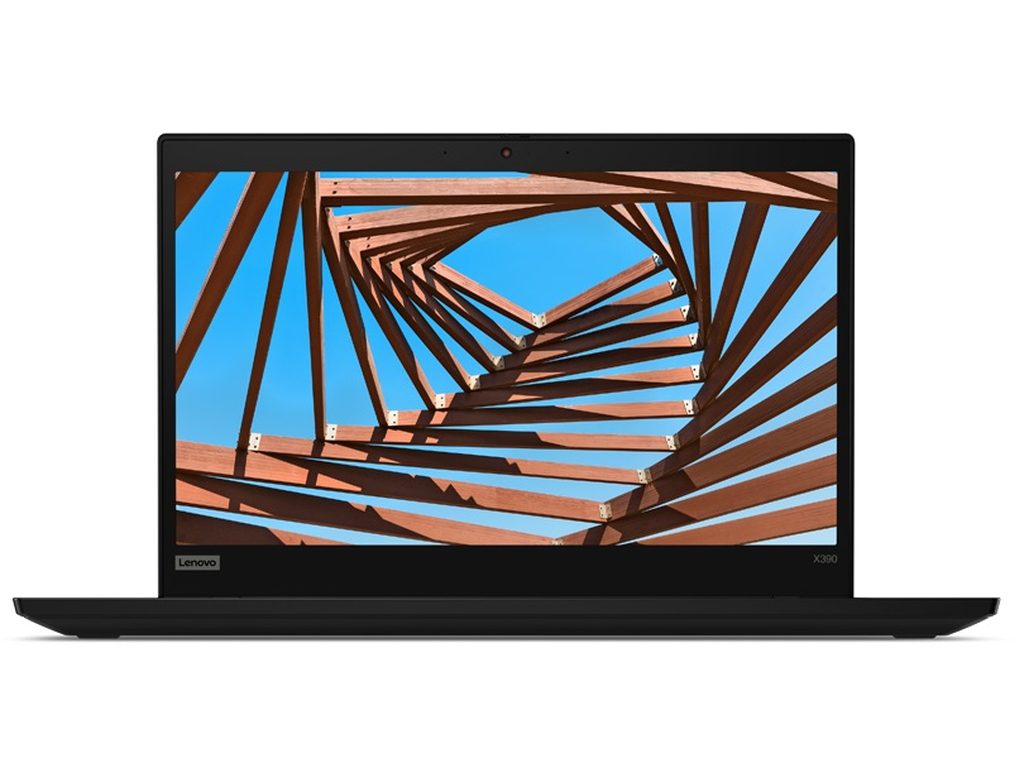

Charakterystyka konstrukcyjna i specyfika eksploatacji modelu ThinkPad X390

Biznesowe laptopy z serii ThinkPad X od lat uchodzą za wzorzec mobilności i niezawodności w pracy biurowej oraz terenowej. Model Lenovo ThinkPad X390 o oznaczeniu kodowym 20Q0003VGE reprezentuje segment ultrabooków o przekątnej ekranu trzynastu cali, w których kompaktowe wymiary wymusiły zastosowanie bardzo gęstego upakowania podzespołów. W obudowie wykonanej ze stopów magnezu oraz tworzyw wzmacnianych włóknem szklanym i węglowym zamknięto płytę główną z wlutowanym na stałe procesorem oraz pamięcią RAM w technologii BGA (układ scalony montowany powierzchniowo za pomocą siatki kulek lutowniczych). Z punktu widzenia kultury pracy i żywotności elektroniki oznacza to, że odprowadzanie ciepła spoczywa na stosunkowo niewielkim, pojedynczym układzie chłodzenia składającym się z miedzianego ciepłowodu oraz miniaturowego wentylatora promieniowego.

Intensywna, codzienna praca biurowa, częste przenoszenie urządzenia oraz eksploatacja w zróżnicowanych warunkach otoczenia powodują, że wnętrze obudowy zasysa drobiny kurzu, włókna tkanin i inne zanieczyszczenia organiczne. W tak zminiaturyzowanym systemie chłodzenia nawet niewielka warstwa osadu na finach radiatora (cienkich miedzianych lub aluminiowych blaszkach oddających ciepło) drastycznie redukuje przepływ powietrza. Równolegle zachodzi naturalny proces starzenia materiałów termoprzewodzących, co prowadzi do wzrostu temperatur roboczych, głośniejszej pracy wentylatora oraz spadku wydajności obliczeniowej.

Typowe objawy zanieczyszczenia i degradacji termicznej w ThinkPad X390

Objawy wskazujące na konieczność przeprowadzenia zabiegów profilaktycznych i konserwacyjnych w modelu 20Q0003VGE narastają stopniowo, co bywa mylone ze spadkiem wydajności oprogramowania. Do najczęściej obserwowanych symptomów należą:

• Termiczny dławik taktowania procesora (zjawisko thermal throttlingu, czyli automatycznego obniżania częstotliwości zegara CPU w celu ochrony krzemu przed przegrzaniem), objawiający się nagłym spowolnieniem działania systemu, zacinaniem aplikacji biurowych oraz opóźnieniami przy odtwarzaniu wideo.
• Ciągła i głośna praca wentylatora, który nawet przy znikomym obciążeniu procesora wchodzi na maksymalne obroty, wydając jednostajny szum lub świst spowodowany zaburzeniami aerodynamiki w zablokowanym kanale wylotowym.
• Wyraźny wzrost temperatury obudowy, szczególnie w dolnej części w okolicach wylotu powietrza oraz po lewej stronie klawiatury, co utrudnia komfortową pracę z urządzeniem spoczywającym na kolanach.
• Samoczynne wyłączanie się komputera wyzwalane przez czujniki termiczne płyty głównej (zabezpieczenie PROCHOT) po przekroczeniu krytycznej granicy temperatury rdzeni procesora.
• Niestabilność zasilania i przegrzewanie sekcji ładowania w rejonie gniazd USB-C i złączy Thunderbolt, które w tym modelu są bezpośrednio połączone z płytą główną i podlegają sporym obciążeniom termicznym podczas jednoczesnego zasilania i pracy pod obciążeniem.

Przyczyny problemów termicznych i słabe punkty konstrukcji

Aby właściwie zaplanować proces obsługi technicznej, należy zrozumieć czynniki wpływające na degradację parametrów cieplnych w tym konkretnym modelu. Główną przyczyną jest naturalne wysychanie fabrycznej pasty termoprzewodzącej (substancji wypełniającej mikroskopijne nierówności między rdzeniem krzemowym a stopą radiatora). Wraz z upływem czasu związki silikonowe lub syntetyczne nośniki w paście odparowują pod wpływem cyklicznych zmian temperatur, a materiał ulega zjawisku pump-out (wypychania pasty poza obrys rdzenia na skutek mikroskopijnych odkształceń termicznych). W rezultacie zamiast elastycznej warstwy o wysokiej przewodności cieplnej powstaje twarda, spękana skorupa działająca jak izolator termiczny.

Drugim elementem są termopady (elastyczne taśmy przewodzące ciepło) umieszczone na tranzystorach MOSFET (polowych tranzystorach z izolowaną bramką pracujących w sekcji zasilania procesora) oraz na kontrolerach magistrali. Z biegiem lat termopady tracą elastyczność, ulegają degradacji chemicznej, a ich zdolność do kompensacji luzów montażowych zanika. Niewłaściwy dobór grubości lub twardości tych elementów przy niefachowej wymianie prowadzi do braku równego docisku stopy chłodzenia do rdzenia CPU, co skutkuje natychmiastowym przegrzewaniem.

Warto również zwrócić uwagę na układ ładowania Power Delivery oraz kontroler Thunderbolt. W modelach z tej generacji porty USB-C przenoszą prądy o wysokim natężeniu, co generuje punktowe źródła ciepła na laminacie płyty głównej. Brak regularnego usuwania pyłu z okolic tych układów prowadzi do powstawania ładunków elektrostatycznych i lokalnego przegrzewania połączeń lutowanych w strukturze BGA.

Procedura profesjonalnej konserwacji i diagnostyki w serwisie

Profesjonalna obsługa modelu ThinkPad X390-20Q0003VGE wymaga zachowania rygorystycznych procedur bezpieczeństwa elektrostatycznego ESD (ochrony przed wyładowaniami elektrostatycznymi mogącymi uszkodzić wrażliwe układy scalone). Czynności serwisowe przebiegają według ustandaryzowanego schematu:

1. Wstępna weryfikacja parametrów i demontaż

Prace rozpoczynają się od odłączenia wewnętrznego pakietu akumulatorów w środowisku BIOS/UEFI (podstawowego systemu wejścia-wyjścia sterującego sprzętem na poziomie układowym) lub fizycznego odpięcia wtyku zasilania z gniazda na płycie głównej. Następnie demontowana jest dolna pokrywa obudowy ze stopu magnezowego z zachowaniem odpowiedniej kolejności odkręcania śrub zabezpieczonych przed zgubieniem, aby nie uszkodzić delikatnych zatrzasków krawędziowych.

2. Czyszczenie modułu odprowadzania ciepła

Zespół radiatora wraz z wentylatorem jest ostrożnie demontowany. Łopatki wirnika poddawane są precyzyjnemu oczyszczeniu z użyciem bezpiecznych środków antystatycznych oraz sprężonego gazu pod kontrolowanym ciśnieniem. Sprawdzane jest łożysko hydrodynamiczne wentylatora — w przypadku luzów lub zatarcia montowany jest fabrycznie nowy element. Zanieczyszczenia z finów wylotowych są całkowicie eliminowane, przywracając fabryczną drożność tunelu powietrznego.

3. Aplikacja nowych materiałów termoprzewodzących

Stara, skamieniała warstwa pasty jest usuwana z powierzchni rdzenia krzemowego oraz stopy radiatora za pomocą preparatów na bazie alkoholu izopropylowego o wysokiej czystości, bez użycia ostrych narzędzi mogących zarysować strukturę krzemu. Na odtłuszczoną powierzchnię nakładana jest nowa pasta termoprzewodząca o wysokim współczynniku przewodnictwa cieplnego (wyrażanym w watach na metr-kelwin — W/mK), charakteryzująca się dużą odpornością na zjawisko wypychania pod wpływem naprężeń termicznych. Na sekcję zasilania dobierane są precyzyjnie termopady o właściwej grubości i kompresji, gwarantujące równomierny docisk całego układu chłodzenia.

4. Przegląd złączy, gniazd i układu zasilania

Konserwacja obejmuje mikroskopową inspekcję gniazd USB-C / Thunderbolt pod kątem mikropęknięć lutów, zanieczyszczeń mechanicznych oraz obecności tlenków na stykach sygnałowych. Oczyszczane są również złącza taśm sygnałowych matrycy, klawiatury oraz touchpada. Weryfikacji podlega stan mocowań zawiasów ekranu wkręcanych w konstrukcję korpusu — w razie potrzeby dokonywana jest regulacja siły docisku mechanizmu, aby zapobiec wyłamywaniu gniazd w magnezowej ramie.

5. Testy obciążeniowe i walidacja termiczna

Po złożeniu urządzenia wykonywana jest seria testów syntetycznych pod pełnym obciążeniem procesora i układu graficznego. Monitorowane są krzywe temperatur, stabilność taktowania zegarów oraz czas reakcji układu regulacji obrotów wentylatora PWM (modulacji szerokości impulsów sterującej prędkością obrotową). Prawidłowo przeprowadzona konserwacja pozwala obniżyć temperatury robocze w stresie nawet o kilkanaście do dwudziestu stopni Celsjusza, eliminując zjawisko dławienia termicznego.

Błędy popełniane podczas niefachowych prób czyszczenia

Próby samodzielnego czyszczenia ultrabooka bez odpowiedniego zaplecza technicznego często prowadzą do poważnych uszkodzeń mechanicznych i elektronicznych. Wśród najczęstszych błędów należy wymienić:

• Czyszczenie sprężonym powietrzem bez blokady wentylatora — silny strumień powietrza wprowadzający wirnik w niekontrolowane, wysokie obroty powoduje, że silnik bezszczotkowy zaczyna działać jak prądnica. Wygenerowane napięcie wsteczne trafia bezpośrednio do kontrolera EC (układu scalonego zarządzającego zasilaniem i peryferiami płyty głównej), prowadząc do jego nieodwracalnego przepalenia.
• Zastosowanie past z zawartością ciekłego metalu — stopy galu i indu przewodzą prąd elektryczny i wchodzą w reakcję z aluminium. W przypadku konstrukcji ThinkPada X390 ich użycie grozi zwarciem mikroskopijnych kondensatorów SMD otaczających rdzeń procesora lub korozją chemiczną elementów radiatora.
• Brak odłączenia zasilania bateryjnego przed pracami — w nowoczesnych konstrukcjach płyta główna pozostaje pod napięciem pomocniczym nawet przy wyłączonym systemie. Przypadkowe dotknięcie metalowym narzędziem w okolicach złączy taśmowych może wywołać zwarcie linii zasilania matrycy lub linii danych.
• Niewłaściwy dobór grubości termopadów — zastosowanie zbyt grubych taśm termoprzewodzących uniemożliwia prawidłowy kontakt stopy radiatora z rdzeniem procesora, co skutkuje natychmiastowym przegrzaniem zaraz po uruchomieniu urządzenia.

Organizacja obsługi serwisowej w modelu dojazdowym

Wszystkie czynności diagnostyczne i naprawcze realizowane są w modelu dojazdowym, eliminując konieczność osobistego dostarczania sprzętu. Na obszarze Warszawy oraz okolicznych miejscowości w promieniu 40 kilometrów czas dotarcia wyznaczonego serwisanta lub kierowcy wynosi do 1 godziny od momentu przyjęcia zgłoszenia. W przypadku konieczności wykonania zaawansowanych procedur laboratoryjnych sprzęt odbierany jest w systemie door-to-door, w którym wstępna diagnoza urządzenia jest w pełni bezpłatna.

Większość typowych usterek oraz standardowe zabiegi czyszczenia i przyspieszania realizowane są w czasie do 24 godzin, natomiast czas wykonania bardziej złożonych napraw z reguły nie przekracza 3 dni roboczych. Na czas trwania prac udostępniany jest bezpłatny laptop zastępczy, wydawany bez konieczności wpłacania kaucji i bez ograniczeń czasowych. Wszelkie wymieniane elementy to wyłącznie nowe podzespoły od sprawdzonych dostawców, a wykonane usługi objęte są gwarancją na okres do 12 miesięcy. Doświadczenie poparte ponad 20 latami obecności w branży oraz liczbą ponad 10 000 naprawionych urządzeń pozwala na szybkie i bezbłędne przywrócenie pełnej sprawności termicznej każdego modelu z rodziny ThinkPad.

Często zadawane pytania (FAQ)

Jak często należy wykonywać kompletną konserwację układu chłodzenia w ThinkPadzie X390?
Zalecany interwał dla ultrabooków intensywnie eksploatowanych w środowisku biurowym i mobilnym wynosi od 12 do 18 miesięcy. W warunkach podwyższonego zapylenia lub przy ciągłej pracy pod wysokim obciążeniem obliczeniowym zabieg warto powtarzać co 12 miesięcy, aby nie dopuścić do zjawiska degradacji pasty termoprzewodzącej.

Czy po przeprowadzeniu czyszczenia laptop będzie pracował ciszej?
Tak, przywrócenie pełnej przepustowości radiatora i wymiana pasty na materiał o wysokiej przewodności cieplnej pozwala wentylatorowi pracować na znacznie niższych obrotach przy zachowaniu optymalnych temperatur procesora. W stanie spoczynku lub przy lekkiej pracy biurowej chłodzenie może pracować w trybie pasywnym lub niesłyszalnym.

Czy w modelu ThinkPad X390 można przy okazji konserwacji rozszerzyć pamięć RAM?
W modelu X390 pamięć operacyjna RAM jest wlutowana bezpośrednio w strukturę płyty głównej bez dodatkowych slotów SO-DIMM (modułów pamięci wymiennej). Konserwacja skupia się zatem na optymalizacji termicznej istniejących komponentów, weryfikacji stanu dysku SSD NVMe (nośnika pamięci półprzewodnikowej opartego na protokole pamięci nieulotnej) oraz poprawie ogólnej sprawności odprowadzania ciepła.

Czy serwis wystawia dokument potwierdzający wykonanie usługi dla podmiotów gospodarczych?
Tak, po zakończeniu prac serwisowych wystawiana jest faktura bez VAT wraz ze szczegółowym protokołem wykonanych czynności technicznych oraz specyfikacją zastosowanych materiałów i komponentów.
