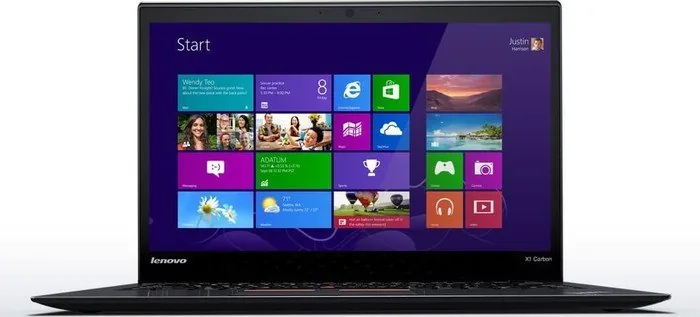

Lenovo ThinkPad X1 20BS006BGE — dostępność części zamiennych

Dostępność podzespołów i specyfika serwisowa modelu Lenovo ThinkPad X1 20BS006BGE

Seria ultrabooków biznesowych Lenovo ThinkPad X1 Carbon, w tym konkretna rewizja sprzętowa oznaczona kodem producenta 20BS006BGE (należąca do trzeciej generacji tej linii), charakteryzuje się bardzo zwartą konstrukcją oraz zastosowaniem zaawansowanych materiałów konstrukcyjnych, takich jak polimer wzmacniany włóknem węglowym (CFRP) oraz stop magnezu. Z perspektywy wieloletniej eksploatacji oraz utrzymania sprawności technicznej tego typu konstrukcji, kluczowym zagadnieniem staje się zaopatrzenie w odpowiednie komponenty zamienne. Niezależny serwis laptopów realizuje naprawy oraz modernizacje tych jednostek, bazując na sprawdzonych łańcuchach dostaw podzespołów dedykowanych precyzyjnie pod numer MTM (Machine Type Model, unikalny identyfikator konfiguracji sprzętowej).

W przypadku urządzeń ultramobilnych z segmentu profesjonalnego, dostępność poszczególnych elementów konstrukcyjnych oraz elektronicznych zależy od stopnia ich zintegrowania z płytą główną (mainboard) oraz specyfiki danego wariantu matrycy czy układu zasilania. Prawidłowa identyfikacja części wymaga posłużenia się numerem FRU (Field Replaceable Unit, fabryczny numer części zamiennej przeznaczonej do wymiany serwisowej). Zastosowanie komponentów o nieprawidłowym oznaczeniu FRU, nawet w obrębie tej samej generacji obudowy, może skutkować problemami z kompatybilnością na poziomie oprogramowania układowego (whitelist w BIOS/UEFI) lub niedopasowaniem mechanicznym taśm sygnałowych i zaczepów.

Nasz zespół realizuje kompleksową obsługę serwisową urządzeń z serii ThinkPad, opierając się na zapleczu logistycznym umożliwiającym sprowadzanie oraz montaż fabrycznie nowych elementów. Doświadczenie serwisu obejmujące ponad 20 lat praktyki oraz ponad 10 000 urządzeń poddanych naprawom pozwala na precyzyjną weryfikację każdego podzespołu przed jego instalacją w obudowie komputera. Wykorzystujemy wyłącznie nowe podzespoły, co gwarantuje pełną stabilność parametrów elektrycznych i termicznych sprzętu.

Podział komponentów w ThinkPad X1 Carbon: elementy eksploatacyjne, mechaniczne i moduły SMD

W architekturze modelu 20BS006BGE części zamienne można podzielić na trzy główne grupy, różniące się stopniem dostępności na rynku podzespołów serwisowych oraz zakresem prac wymaganych do ich wymiany:

• Komponenty eksploatacyjne o wysokiej dostępności — do tej grupy zaliczają się wewnętrzne pakiety akumulatorów litowo-polimerowych, wentylatory wraz z miedzianymi ciepłowodami (układ chłodzenia typu heatsink), gniazda zasilania DC-IN montowane na przewodzie oraz dyski SSD M.2. Te elementy podlegają naturalnemu zużyciu w trakcie codziennej pracy i ich fabrycznie nowe odpowiedniki są stale pozyskiwane do bieżących zleceń.
• Elementy kadłubka i mechaniki obudowy — obejmują klawiatury zintegrowane z górną częścią obudowy (palmrest), zawiasy ekranu wykonane ze stopu cynku, dolne pokrywy serwisowe (bottom cover) oraz ramki i tylne klapy matrycy. Dostępność tych części w stanie fabrycznie nowym bywa zróżnicowana ze względu na specyfikę regionalnych układów klawiszy oraz typ wykończenia powierzchni, jednak serwis zapewnia ich sprowadzenie bezpośrednio od wyspecjalizowanych dystrybutorów.
• Zintegrowane moduły elektroniczne i komponenty płyty głównej — procesor (CPU) oraz pamięć operacyjna (RAM typu LPDDR3) w wariancie 20BS006BGE są wlutowane bezpośrednio w laminat płyty głównej w technologii BGA (Ball Grid Array, montaż powierzchniowy za pomocą siatki kulek lutowniczych). Wymiana tych elementów nie odbywa się poprzez klasyczny montaż w gnieździe, lecz wymaga naprawy mikrolutowniczej lub wymiany całej jednostki płyty głównej. Dostępne są również nowe układy scalone sterujące zasilaniem (kontrolery KBC/EC, przetwornice napięć, tranzystory MOSFET).

Warto zwrócić uwagę na specyfikę wyświetlacza LCD. W zależności od konfiguracji matrycy (dostępne były wersje o rozdzielczości Full HD oraz WQHD, w tym warianty dotykowe z powłoką antyrefleksyjną), taśmy sygnałowe eDP (embedded DisplayPort) posiadają różną liczbę linii transmisyjnych (30-pin lub 40-pin). Dobór nowej matrycy wymaga bezwzględnej zgodności z numerem FRU oryginalnie zamontowanego panelu, aby uniknąć problemów z podświetleniem lub brakiem prawidłowej komunikacji EDID (Extended Display Identification Data, standard przesyłania informacji o parametrach ekranu do karty graficznej).

Procedura weryfikacji i wymiany części w trybie serwisowym

W przypadku wystąpienia usterki w modelu Lenovo ThinkPad X1 20BS006BGE, proces serwisowy opiera się na precyzyjnym protokole technicznym, mającym na celu wyeliminowanie ryzyka uszkodzenia delikatnych obwodów drukowanych oraz zachowanie integralności konstrukcji magnezowo-węglowej.

Obsługa realizowana jest w wygodnym modelu dojazdowym na obszarze Warszawy i okolic w promieniu 40 km, gdzie czas dojazdu wynosi do 1 godziny. Prace serwisowe mogą przebiegać dwutorowo, w zależności od charakteru zgłoszonego problemu:

• Wizyta serwisanta na miejscu — w przypadku awarii oprogramowania, konieczności konserwacji układu chłodzenia lub wymiany modułów niewymagających zaawansowanej aparatury diagnostycznej. Wizyta specjalisty jest usługą płatną za wykonaną pracę (przy bezpłatnym dojeździe), a większość usterek usuwamy podczas pierwszej wizyty.
• Naprawa w trybie door-to-door (odbiór przez kierowcę) — dedykowana dla przypadków wymagających zaawansowanej diagnostyki mikroskopowej, naprawy zalanej płyty głównej, programowania kości BIOS programatorem SPI czy regeneracji połączeń BGA. W tym trybie diagnoza poprzedza naprawę i jest całkowicie darmowa. Jeżeli z przyczyn technicznych naprawa nie zostanie zrealizowana, klient nie ponosi kosztów procedury diagnostycznej.

Podczas realizacji naprawy stacjonarnej klient może skorzystać z opcji otrzymania sprzętu zastępczego. Zapewniamy bezpłatny laptop zastępczy na cały czas naprawy, bez kaucji i limitu czasowego, co pozwala zachować ciągłość pracy biurowej. Czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, a w przypadku standardowych procedur, takich jak czyszczenie, wymiana past termoprzewodzących i przyspieszanie systemu, czas ten wynosi do 24 godzin. Na wykonane usługi oraz zamontowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy, a rozliczenie dokumentuje faktura bez VAT.

Diagnostyka laboratoryjna i czynności montażowe krok po kroku

Proces wymiany podzespołów w ultrabooku ThinkPad X1 20BS006BGE wymaga zachowania rygorystycznych procedur ochrony przed wyładowaniami elektrostatycznymi (ESD). Każdy etap podlega szczegółowej kontroli:

1. Odłączenie zasilania wewnętrznego — przed demontażem dolnej obudowy konieczne jest programowe odcięcie zasilania baterii w menu konfiguracyjnym UEFI (Disable Built-in Battery) oraz fizyczne rozpięcie złącza akumulatora zaraz po zdjęciu pokrywy. Zaniechanie tego kroku przy manipulacji taśmą matrycy eDP grozi natychmiastowym spaleniem bezpiecznika podświetlenia (fuse) lub uszkodzeniem przetwornicy zasilającej panel.

2. Pomiary elektryczne na szynach zasilających — przed zamówieniem nowej płyty głównej lub układu scalonego wykonywana jest weryfikacja rezystancji głównych gałęzi zasilania (linia główna B+, szyny 3.3V, 5V, VCORE zasilania CPU). Pozwala to ustalić, czy doszło do zwarcia w strukturze krzemowej procesora, czy uszkodzeniu uległ jedynie zewnętrzny kondensator ceramiczny MLCC (Multi-Layer Ceramic Capacitor).

3. Wymiana klawiatury i elementów kadłubka — w tej generacji ThinkPad X1 klawiatura jest mocowana za pomocą kilkudziesięciu mikro-śrub oraz zgrzewów punktowych do wewnętrznej ramy strukturalnej. Wymiana wymaga całkowitego demontażu płyty głównej, układu chłodzenia oraz baterii. Nowa część musi idealnie przylegać do punktów montażowych, aby zachować sztywność klawiszy oraz prawidłowe działanie mechanizmu TrackPoint (charakterystycznego manipulatora punktowego wbudowanego w klawiaturę).

4. Aplikacja interfejsów termicznych — przy ponownym montażu układu chłodzenia usuwane są resztki fabrycznej pasty termoprzewodzącej, a powierzchnia rdzenia krzemowego jest odtłuszczana alkoholem izopropylowym (IPA). Stosowane są nowe pasty o wysokim współczynniku przewodzenia ciepła oraz dedykowane termopady (podkładki termoprzewodzące) na sekcję zasilania VRM (Voltage Regulator Module).

Ryzyko związane z samodzielnymi próbami naprawy i używaniem nieoryginalnych zamienników

Konstrukcje z linii ThinkPad X1 cechują się miniaturyzacją, która stawia wysokie wymagania techniczne podczas demontażu. Samodzielne próby naprawy lub montaż części o niepewnym pochodzeniu wiążą się z szeregiem zagrożeń technicznych:

• Uszkodzenie gniazd ZIF/FPC — złącza taśm sygnałowych (Zero Insertion Force / Flexible Printed Circuit) łączące touchpad, czytnik linii papilarnych i podświetlenie klawiatury posiadają niezwykle delikatne klapki dociskowe. Zastosowanie nadmiernej siły prowadzi do ich wyłamania, co uniemożliwia prawidłowy styk i wymaga mikrolutowania nowego gniazda na płycie głównej.
• Konflikty oprogramowania układowego (blokady BIOS Whitelist) — płyty główne Lenovo z tej serii posiadają weryfikację identyfikatorów urządzeń PCI Vendor/Device ID dla kart bezprzewodowych Wi-Fi/WWAN (modemy LTE). Montaż uniwersalnej karty sieciowej bez odpowiedniego numeru FRU skutkuje zatrzymaniem procedury POST (Power-On Self-Test) i wyświetleniem błędu "Unauthorized network card is plugged in".
• Użycie nieodpowiednich śrub montażowych — śruby wkręcane w obudowę z kompozytu węglowego mają zróżnicowaną długość (od 2.5 mm do 6 mm). Wkręcenie zbyt długiej śruby w niewłaściwy otwór prowadzi do trwałego przewiercenia palmrestu na wylot lub zwarcia ścieżek sygnałowych w wewnętrznych warstwach laminatu płyty głównej.
• Zastosowanie regenerowanych lub używanych baterii — montaż ogniw z niesprawdzonych źródeł niesie ryzyko niestabilnego raportowania stanu naładowania przez układ BMS (Battery Management System), nagłego wyłączania się laptopa pod obciążeniem oraz fizycznego puchnięcia pakietu litowo-polimerowego, co prowadzi do wygięcia gładzika (touchpada) i pęknięcia dolnej obudowy.

Najczęściej zadawane pytania (FAQ)

Czy do modelu Lenovo ThinkPad X1 20BS006BGE można dołożyć więcej pamięci RAM?
Nie, w tym konkretnym wariancie moduły pamięci RAM są wlutowane bezpośrednio w płytę główną w układzie BGA i laptop nie posiada fizycznych slotów SO-DIMM na dodatkowe kości. Zwiększenie ilości pamięci operacyjnej jest możliwe wyłącznie poprzez wymianę całej płyty głównej na fabrycznie nową wersję z wyższą konfiguracją pamięci lub poprzez zaawansowany proces przelutowania kości pamięci i modyfikację konfiguracji rezystorów strapujących w obwodzie sterującym.

Jak rozpoznać, czy bateria w ultrabooku kwalifikuje się do wymiany na nowy komponent?
Głównymi symptomami zużycia pakietu akumulatora są: gwałtowny spadek procentowego wskaźnika naładowania (np. z 40% do 5% w ciągu kilku minut), komunikat systemu operacyjnego o konieczności wymiany baterii, brak możliwości pracy bez podłączonego zasilacza oraz wyczuwalne wybrzuszenie dolnej pokrywy lub opór przy wciskaniu przycisków touchpada. W trakcie diagnostyki weryfikowana jest liczba cykli ładowania oraz rzeczywista pojemność w miliamperogodzinach (mAh).

Czy po wymianie dysku SSD w tym modelu konieczna jest konfiguracja zabezpieczeń TPM?
Model ten obsługuje szybkie nośniki SSD M.2 (interfejs SATA lub PCIe w zależności od wersji złącza) i współpracuje z wbudowanym modułem kryptograficznym dTPM (discrete Trusted Platform Module). Po zainstalowaniu nowego, fabrycznie czystego dysku i wdrożeniu systemu operacyjnego, moduł TPM może wymagać zainicjalizowania w menu UEFI, szczególnie jeśli na urządzeniu stosowane jest pełne szyfrowanie dysków funkcją BitLocker.

Co zrobić w przypadku zalania klawiatury w ThinkPadzie X1 Carbon?
Należy natychmiast wyłączyć urządzenie, odłączyć zasilacz sieciowy i nie podejmować prób ponownego włączania. Mimo że seria ThinkPad posiada kanaliki odprowadzające ciecz, konstrukcja ultrabooków X1 Carbon z racji swojej smukłości ma ograniczoną barierę ochronną. Ciecz może przedostać się na taśmy połączeniowe i elementy płyty głównej, wywołując korozję elektrochemiczną. W takim przypadku zalecany jest bezzwłoczny kontakt z serwisem w celu chemicznego czyszczenia w myjce ultradźwiękowej i weryfikacji stanu elektroniki.
