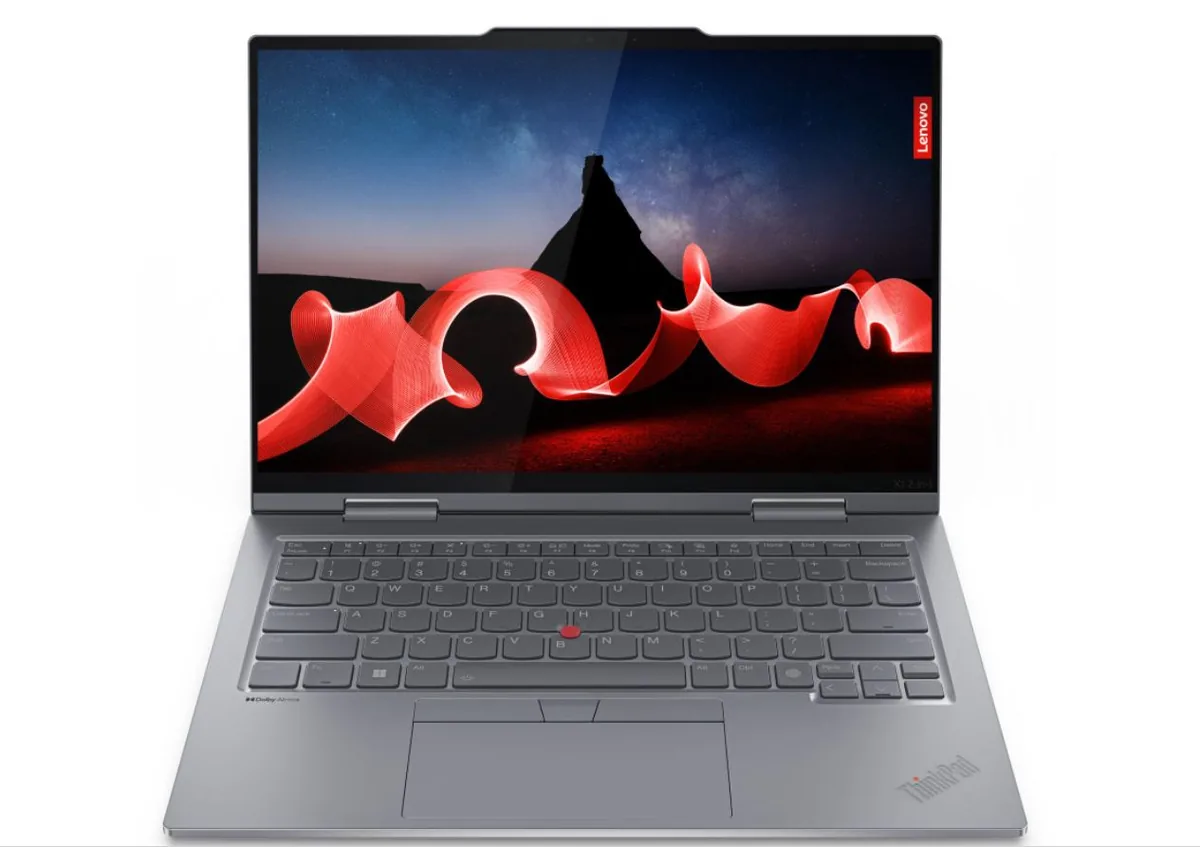

Hybrydowe konstrukcje łączące funkcjonalność tradycyjnego komputera przenośnego oraz tabletu stawiają przed inżynierią elektroniczną i mechaniczną szczególne wyzwania. Seria Lenovo ThinkPad X1 2in1 (w tym modele wywodzące się z linii ThinkPad X1 Yoga) reprezentuje segment urządzeń konwertowalnych, w których miniaturyzacja podzespołów została posunięta do granic możliwości konstrukcyjnych. Codzienna eksploatacja takiego sprzętu w trybie wielozadaniowym, częste obracanie pokrywy matrycy o pełny kąt trzystu sześćdziesięciu stopni oraz wysokie obciążenia obliczeniowe w smukłej obudowie sprawiają, że z biegiem czasu pojawiają się specyficzne usterki. Prawidłowa identyfikacja symptomów oraz zrozumienie architektury tych maszyn pozwala na wdrożenie precyzyjnych procedur naprawczych na poziomie komponentów elektronicznych.
Charakterystyczne objawy awarii w urządzeniach konwertowalnych ThinkPad X1
Złożona natura konstrukcji 2w1 sprawia, że symptomy nieprawidłowości mogą dotyczyć zarówno warstwy mechanicznej, jak i zaawansowanych obwodów zasilania czy transmisji sygnałów cyfrowych. W codziennej praktyce serwisowej obserwuje się szereg powtarzalnych zachowań wskazujących na postępującą degradację podzespołów:
- Zanik lub migotanie obrazu podczas zmiany kąta nachylenia ekranu — objaw ten najczęściej wskazuje na mechaniczne zmęczenie wiązki eDP (ang. embedded DisplayPort, czyli wewnętrznego zintegrowanego interfejsu cyfrowego służącego do przesyłania obrazu z płyty głównej do wyświetlacza).
- Brak reakcji na dotyk lub rysik w wybranych strefach ekranu — martwe strefy na matrycy dotykowej (digitizerze) mogą wynikać z mikropęknięć ścieżek przewodzących ITO (ang. Indium Tin Oxide, tlenku indu i cyny stosowanego jako przezroczysta warstwa przewodząca) bądź z uszkodzenia kontrolera I2C/USB odpowiadającego za interpretację wprowadzanych gestów.
- Brak detekcji przejścia w tryb tabletu lub niepożądane blokowanie klawiatury — za wykrywanie orientacji przestrzennej odpowiadają czujniki Halla (sensory magnetyczne reagujące na obecność magnesu w obudowie) oraz wbudowane akcelerometry; ich rozkalibrowanie lub awaria powoduje brak dezaktywacji fizycznej klawiatury po obróceniu pokrywy.
- Spadek wydajności i gwałtowny dławienie termiczne (ang. thermal throttling) — zjawisko celowego obniżania częstotliwości taktowania procesora przez układ sterujący w celu ochrony przed przegrzaniem, wywołane degradacją materiałów termoprzewodzących w miniaturowym układzie chłodzenia.
- Problemy z ładowaniem przez porty USB-C / Thunderbolt — brak sygnalizacji diodą LED, ładowanie wyłącznie w jednym położeniu wtyku lub całkowity brak reakcji na podłączenie zasilacza Power Delivery.
- Brak uruchamiania płyty głównej połączony z kodami dźwiękowymi SmartGuard — generowanie sekwencji dźwiękowych przez głośniki (tzw. Lenovo diagnostic melody, czyli melodyjki diagnostycznej, którą można zdekodować za pomocą dedykowanej aplikacji telemetrycznej w celu odczytania kodu błędu POST).
Główne źródła usterek i podatne punkty architektury X1 2in1
Wysoka gęstość upakowania elementów na laminacie oraz ruchoma konstrukcja zawiasów 360 stopni determinują obszary, w których najczęściej dochodzi do uszkodzeń. Poniżej przedstawiono szczegółową analizę kluczowych węzłów konstrukcyjnych.
Przeciążenia mechaniczne i zmęczeniowe wiązek sygnałowych
W odróżnieniu od klasycznych laptopów biznesowych, w modelach ThinkPad X1 2in1 wiązka przewodów łącząca płytę główną z panelem matrycy musi znosić nieustanne skręcanie i zginanie w pełnym zakresie roboczym. Przez zawias prowadzonych jest kilkadziesiąt mikroskopijnych linii transmisyjnych: linie magistrali eDP, magistrala danych dotyku, zasilanie podświetlenia LED o wysokim napięciu, sygnały kamery internetowej, mikrofonów matrycowych oraz anteny sieci bezprzewodowych WLAN i WWAN. Z czasem dochodzi do zjawiska zmęczenia materiałowego miedzi, co prowadzi do mikroprzerw w obwodach, a w skrajnych wypadkach do zwarcia linii zasilania podświetlenia z liniami sygnałowymi niskiego napięcia, co skutkuje uszkodzeniem procesora lub mostka hybrydowego.
Kontrolery zasilania Power Delivery i interfejsy Thunderbolt
Zasilanie ultrabooków konwertowalnych opiera się w całości na standardzie USB Type-C Power Delivery. Za negocjację napięć wejściowych (zazwyczaj od pięciu do dwudziestu woltów) odpowiada wyspecjalizowany układ scalony (kontroler PD, np. z rodziny TPS). Układy te pracują pod nieustannym obciążeniem i są bezpośrednio narażone na przepięcia z sieci elektroenergetycznej, uszkodzenia elektrostatyczne (ESD, ang. Electrostatic Discharge, wyładowania ładunków elektrostatycznych) oraz wahania parametrów nieoryginalnych ładowarek. Awaria kontrolera skutkuje zablokowaniem kluczy wejściowych MOSFET (tranzystorów polowych sterujących przepływem prądu) i uniemożliwia zasilenie głównej linii zasilania (głównej szyny zasilającej, tzw. B+ lub VINT20).
Pamięć operacyjna w technologii LPDDR (układy wlutowane)
W pogoni za jak najcieńszą sylwetką obudowy oraz zminimalizowaniem zużycia energii w modelach ThinkPad X1 zastosowano pamięci RAM typu LPDDR (ang. Low Power Double Data Rate) montowane bezpośrednio na płycie głównej w technologii BGA (ang. Ball Grid Array, obudowie ze sferycznymi wyprowadzeniami ze stopu lutowniczego). Układy te są podatne na naprężenia płyty wywoływane przenoszeniem urządzenia za jeden róg czy naciskiem w trybie tabletu. Skutkuje to pękaniem połączeń lutowanych pod kośćmi pamięci, objawiającym się losowymi błędami pamięci, niespodziewanymi restartami (zrzutami pamięci, tzw. Blue Screen of Death) lub całkowitym brakiem procedury startowej POST (ang. Power-On Self-Test, wstępnego testu podzespołów po włączeniu zasilania).
Układ chłodzenia w warunkach ograniczonej kubatury
Kompaktowe radiatory z miedzianymi rurkami cieplnymi (ang. heatpipes) oraz miniaturowe wentylatory o gęstym użebrowaniu są podatne na zapychanie kurzem. Z powodu małej pojemności cieplnej układu każde pogorszenie drożności skutkuje niemal natychmiastowym wzrostem temperatury rdzenia powyżej dopuszczalnych norm. Długotrwała praca w wysokich temperaturach przyspiesza degradację struktury krzemu w układach SoC (ang. System on a Chip, jednoukładowych systemach integrujących procesor, układ graficzny i kontrolery pamięci) oraz wysusza fabryczne pasty termoprzewodzące.
Procedura diagnostyczna i technologia naprawy
Naprawa zaawansowanych urządzeń z linii ThinkPad X1 wymaga zachowania rygorystycznych procedur laboratoryjnych oraz dysponowania profesjonalną aparaturą pomiarową. Diagnoza zawsze poprzedza każdą ingerencję sprzętową.
Diagnostyka elektroniczna na poziomie komponentów
Proces weryfikacji rozpoczyna się od rozbiórki obudowy przy użyciu narzędzi antystatycznych ESD, aby uniknąć przypadkowych przebić ładunkiem statycznym na wrażliwe szyny danych. Następnie realizowane są kluczowe pomiary:
- Pomiary rezystancji względem masy na głównych cewkach przetwornic — pozwala to wykluczyć niskorezystancyjne zwarcia na liniach zasilania rdzenia procesora, pamięci operacyjnej oraz układów pomocniczych.
- Weryfikacja sekwencji startowej Power Sequence — sprawdzenie oscyloskopem cyfrowym obecności sygnałów zegarowych oraz napięć ze sterownika EC (ang. Embedded Controller, układu KBC/EC zarządzającego klawiaturą, ładowaniem baterii i procedurą wybudzania platformy).
- Programowanie i weryfikacja zawartości kości SPI Flash — weryfikacja sum kontrolnych oprogramowania układowego UEFI/BIOS oraz regionu ME (ang. Intel Management Engine, podsystemu zarządzania procesora). Uszkodzenie tych struktur danych często uniemożliwia uruchomienie płyty głównej.
- Inspekcja termowizyjna pod obciążeniem sztucznym — zastosowanie kamery termowizyjnej o wysokiej rozdzielczości optycznej pozwala na bezbłędne zlokalizowanie grzejących się elementów, takich jak zwarte kondensatory ceramiczne MLCC czy przeciążone przetwornice impulsowe DC-DC.
Metodologia usuwania usterek
W zależności od wyniku weryfikacji pomiarowej wdrażane są odpowiednie procedury naprawcze. W przypadku problemów z układami scalonymi BGA przeprowadza się proces reballingu (wymiany spoiwa lutowniczego pod układem na nowe) lub wymiany całego komponentu przy użyciu profesjonalnej stacji lutowniczej na podczerwień lub gorące powietrze, z zachowaniem dedykowanych profili temperaturowych zapobiegających delaminacji (rozwarstwieniu) wielowarstwowego laminatu.
W przypadku uszkodzeń toru sygnałowego matrycy dotykowej montowane są wyłącznie nowe, fabrycznie zintegrowane moduły ekranowe wraz z nowymi wiązkami eDP, co gwarantuje pełną stabilność mechaniczną zawiasu 360 stopni. Naprawa z reguły nie przekracza 3 dni roboczych, a w przypadkach wymagających standardowej konserwacji układu chłodzenia czas realizacji wynosi do 24 godzin.
Typowe błędy podczas prób samodzielnej ingerencji
Ze względu na zwartą budowę urządzeń konwertowalnych, podejmowanie prób naprawy w warunkach domowych niesie za sobą wysokie ryzyko trwałego uszkodzenia sprzętu. Do najczęściej popełnianych błędów należą:
- Próby demontażu bez odłączenia baterii głównej w UEFI — nowoczesne płyty główne ThinkPad posiadają funkcję programowego wyłączenia baterii wewnętrznej (opcja Disable Built-in Battery w menu BIOS). Brak jej aktywacji przed otwarciem obudowy sprawia, że na płycie stale obecne jest napięcie robocze. Przypadkowe dotknięcie metalową pęsetą złącza matrycy prowadzi do natychmiastowego przepalenia linii sygnałowych procesora.
- Niewłaściwy dobór śrub montażowych — w modelach X1 stosowane są śruby o zróżnicowanej długości gwintu (często różniące się o ułamek milimetra). Wkręcenie zbyt długiej śruby w niewłaściwy otwór prowadzi do przewiercenia ścieżek sygnałowych wewnątrz wielowarstwowego laminatu płyty głównej, co jest usterką nieodwracalną.
- Używanie nieodpowiednich materiałów termoprzewodzących — stosowanie past o niskiej przewodności cieplnej lub zastępowanie dedykowanych podkładek termicznych (ang. thermal pads) zwykłą pastą skutkuje brakiem docisku radiatora do cewek i sekcji zasilania VRM (ang. Voltage Regulator Module), co prowadzi do ich termicznego uszkodzenia.
- Niefachowe rozklejanie skrzydła matrycy — próby podważania ramek ekranu w celu dotarcia do zawiasów bez użycia podgrzewacza laboratoryjnego i separatora kończą się pęknięciem delikatnego szkła digitizera oraz uszkodzeniem filtrów polaryzacyjnych matrycy IPS/OLED.
Organizacja obsługi serwisowej i standardy jakości
Prawidłowe podejście do serwisu urządzeń biznesowych zakłada minimalizację przestojów w pracy. Doświadczenie serwisu budowane przez ponad 20 lat oraz baza ponad 10 000 urządzeń poddanych skutecznym naprawom pozwalają na szybkie eliminowanie nawet najbardziej skomplikowanych awarii płyt głównych. W ramach realizowanych usług montowane są wyłącznie nowe podzespoły, co bezpośrednio przekłada się na stabilność parametrów pracy.
Obsługa realizowana jest w modelu dojazdowym na obszarze Warszawy i okolic w promieniu 40 km, gdzie czas dotarcia kierowcy lub serwisanta wynosi z reguły do 1 godziny. Na czas trwania procedur warsztatowych udostępniany jest bezpłatny laptop zastępczy bez kaucji i bez limitu czasowego, co pozwala na zachowanie ciągłości operacyjnej. Na wszystkie przeprowadzone naprawy podzespołów udzielana jest gwarancja do 12 miesięcy.
Najczęściej zadawane pytania (FAQ)
Czy po wymianie wlutowanej pamięci RAM płyta zachowuje pełną stabilność?
Tak, pod warunkiem zachowania technologii montażu BGA, użycia nowych kości pamięci o identycznych profilach czasowych JEDEC oraz prawidłowego zaprogramowania konfiguracji rezystorów logicznych (tzw. board ID straps), które informują procesor o konfiguracji i pojemności zastosowanych banków pamięci.
Dlaczego rysik ThinkPad Pen Pro przestaje być ładowany wewnątrz obudowy?
Rysik umieszczany w wewnętrznym gnieździe (tzw. garage) ładuje się za pośrednictwem styków sprężynowych doprowadzających napięcie z płyty głównej. Najczęstszą przyczyną braku ładowania jest mechaniczne odkształcenie blaszek kontaktowych lub uszkodzenie bezpiecznika polimerowego PPTC na linii zasilania gniazda rysika.
Czy uszkodzone gniazdo USB-C wymaga wymiany całej płyty głównej?
Nie. W profesjonalnych warunkach laboratoryjnych uszkodzone złącze USB-C / Thunderbolt jest wylutowywane przy użyciu mikroskopu stereoskopowego i stacji lutowniczej, po czym w jego miejsce montowane jest fabrycznie nowe złącze z precyzyjnym przylutowaniem wszystkich pinów sygnałowych dużej prędkości.
Co oznacza migająca dioda zasilania i brak reakcji na włącznik po aktualizacji systemu?
Objaw ten zazwyczaj wskazuje na błąd procedury zapisu mikrokodu w pamięci flash UEFI/BIOS (tzw. bad flash). Rozwiązaniem jest bezpośrednie programowanie kości pamięci wsadem o prawidłowej strukturze, z wyczyszczonym regionem ME oraz zachowaniem unikalnych numerów seryjnych i kluczy licencyjnych zapisanych w strukturze DMI (ang. Desktop Management Interface).
