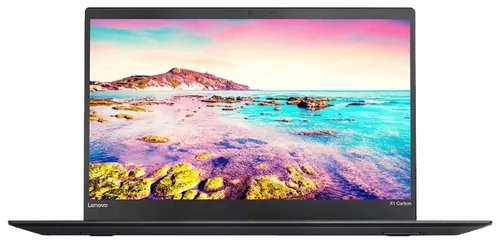

Lenovo ThinkPad X1 Carbon 5. generacji z oznaczeniem modelowym 20HR0021RT to konstrukcja biznesowa z 2017 roku, która wprowadziła zwartą obudowę z włókna węglowego i stopów magnezu oraz nowoczesne porty Thunderbolt 3 w standardzie USB-C. Ze względu na miniaturyzację komponentów oraz upływ lat od premiery, urządzenie wykazuje specyficzne objawy starzenia termicznego, degradacji obwodów zasilania oraz wyeksploatowania elementów mechanicznych i elektronicznych. Właściwe rozpoznanie symptomów pozwala na precyzyjną diagnostykę płyty głównej (PCB — obwodu drukowanego integrującego kluczowe podzespoły) oraz uniknięcie nieodwracalnych uszkodzeń warstw laminatu.
Kontekst eksploatacyjny i najczęstsze objawy usterek w wariancie 20HR0021RT
Model 20HR0021RT oparty jest na platformie procesorów niskonapięciowych, w której pamięć operacyjna RAM oraz układ graficzny są zintegrowane bezpośrednio na laminacie płyty głównej w technologii BGA (Ball Grid Array — montaż powierzchniowy za pomocą kulek lutowniczych). Oznacza to, że jakiekolwiek niestabilności w liniach zasilających lub uszkodzenia komórek pamięci rzutują bezpośrednio na zachowanie całego komputera.
Do najczęściej obserwowanych objawów zgłaszanych w tym konkretnym wariancie należą:
- Brak reakcji na podłączenie zasilacza USB-C PD (Power Delivery — protokół negocjacji wyższego napięcia zasilania) lub ładowanie baterii wyłącznie przez jeden z dwóch dostępnych portów.
- Cykl samoczynnych restartów (tzw. bootloop — zapętlenie procedury startowej) po wciśnięciu włącznika zasilania, któremu towarzyszy jednostajny szum wentylatora bez wyświetlania obrazu na matrycy.
- Komunikat błędu kontrolera Thunderbolt przy starcie systemu lub brak wykrywania urządzeń peryferyjnych, stacji dokujących i zewnętrznych monitorów podłączanych przez złącze USB-C.
- Dławienie termiczne procesora (thermal throttling — automatyczne obniżanie taktowania zegara procesora w celu zapobieżenia przegrzaniu), objawiające się gwałtownym spowolnieniem pracy systemu pod standardowym obciążeniem biurowym.
- Zanikanie obrazu, migotanie podświetlenia ekranu przy zmianie kąta nachylenia pokrywy lub całkowity brak obrazu przy zachowanej pracy diod kontrolnych.
- Puchnięcie wbudowanego pakietu akumulatora litowo-jonowego, co prowadzi do unoszenia płytki dotykowej (touchpada) oraz problemów z pracą zintegrowanych przycisków TrackPointa.
Przyczyny i mechanizmy powstawania awarii w ThinkPadzie X1 Carbon 2017
Zrozumienie źródła problemu w modelu ThinkPad X1 Carbon 2017 wymaga analizy konstrukcji elektronicznej oraz fizycznych właściwości użytych materiałów. Poszczególne sekcje komputera podlegają różnym czynnikom zużyciowym.
Awarie kontrolera Thunderbolt i degradacja pamięci SPI
Jednym z najbardziej rozpowszechnionych problemów w konstrukcjach z 2017 roku jest usterka mikroukładu kontrolera Thunderbolt oraz powiązanej z nim pamięci SPI Flash (nieulotnej pamięci przechowującej mikrokod firmware). W wyniku błędów w zarządzaniu zapisami w oryginalnym oprogramowaniu układowym, pamięć Flash podlega nadmiernej liczbie cykli zapisu i odczytu, co z czasem doprowadza do uszkodzenia jej komórek. Skutkuje to zablokowaniem negocjacji napięć wejściowych (zamiast standardowego napięcia roboczego kontroler pozostaje w stanie niskiego napięcia spoczynkowego), zanikiem funkcji ładowania akumulatora, a w skrajnych przypadkach całkowitym zwarciem linii zasilania pomocniczego.
Degradacja układu chłodzenia i pasty termoprzewodzącej
Wąski profil obudowy wymusił zastosowanie spłaszczonych rurek cieplnych (heatpipe — miedzianych rurek z cieczą roboczą odprowadzających ciepło z rdzenia procesora do radiatora) oraz miniaturowego wentylatora o gęstym użebrowaniu. Z biegiem lat fabryczna pasta termoprzewodząca ulega całkowitemu wyschnięciu (zjawisko pump-out oraz utrata elastyczności termicznej), co drastycznie zwiększa opór cieplny między procesorem a radiatorem. Długotrwała praca w temperaturach przekraczających normy robocze przyspiesza degradację połączeń lutowniczych pod układami BGA oraz starzenie kondensatorów tantalowych w sekcji zasilania VCore (obwodzie zasilającym bezpośrednio rdzenie procesora).
Zwarcia w gałęziach zasilania głównego (B+ / VINT20)
Główna linia zasilająca rozprowadza napięcie z zasilacza lub baterii na przetwornice napięć wtórnych (generujące linie niskonapięciowe dla pamięci RAM, mostka południowego i układów peryferyjnych). Wskutek przepięć sieciowych lub zmęczenia dielektryka, wielowarstwowe kondensatory ceramiczne SMD (MLCC — miniaturowe kondensatory montowane powierzchniowo) mogą ulec przebiciu, tworząc zwarcie do masy (GND). W takiej sytuacji przetwornica główna przechodzi w stan zabezpieczenia przeciwzwarciowego, uniemożliwiając uruchomienie urządzenia.
Uszkodzenia mechaniczne taśmy matrycy eDP i złączy
Zawiasy w ThinkPadzie X1 Carbon 2017 pracują z dużym oporem, aby utrzymać stabilność cienkiej pokrywy z matrycą. Wiązka sygnałowa eDP (Embedded DisplayPort — wielożyłowy przewód przesyłający cyfrowy sygnał wideo oraz zasilanie podświetlenia LED) przebiega przez przelotkę zawiasu. Wielokrotne otwieranie i zamykanie pokrywy może prowadzić do przetarcia izolacji zewnętrznej i zwarcia linii zasilania podświetlenia do linii sygnałowych danych, co stwarza ryzyko uszkodzenia układu graficznego w procesorze.
Procedura diagnostyczna i technologia naprawy
Diagnoza poprzedza każdą ingerencję w strukturę płyty głównej. Złożoność architektury ThinkPad X1 Carbon wymaga zastosowania aparatury pomiarowej oraz precyzyjnych stacji lutowniczych do montażu powierzchniowego.
Weryfikacja obwodów zasilania i pomiary rezystancji
Proces naprawczy rozpoczyna się od demontażu dolnej pokrywy z zachowaniem procedury odprowadzania ładunków elektrostatycznych (ESD). W pierwszej kolejności odłączany jest akumulator główny oraz bateria podtrzymująca ustawienia CMOS (bateria podtrzymująca zegar czasu rzeczywistego i konfigurację BIOS).
Kolejnym krokiem jest wykonanie mapy rezystancji głównych cewek przetwornic względem masy za pomocą multimetru cyfrowego. Zaniżona rezystancja na danej linii pozwala zlokalizować gałąź dotkniętą zwarciem. W przypadku wykrycia zwarcia w głównej linii zasilającej stosuje się próbę zwarciową z wykorzystaniem regulowanego zasilacza laboratoryjnego oraz kamery termowizyjnej o wysokiej czułości. Metoda ta pozwala na precyzyjne wskazanie nagrzewającego się elementu (przebitego kondensatora, uszkodzonego tranzystora MOSFET lub uszkodzonego sterownika PWM) bez przegrzewania sąsiadujących ścieżek laminatu.
Regeneracja układu Thunderbolt i programowanie pamięci wsadowych
Jeżeli diagnostyka wykaże uszkodzenie kontrolera Thunderbolt, procedura obejmuje:
- Wylutowanie uszkodzonego układu scalonego lub programatora pamięci SPI przy użyciu stacji lutowniczej na gorące powietrze (hot-air) z precyzyjną kontrolą profilu temperaturowego.
- Montaż nowego układu kontrolera zasilania USB-C PD (w naszych naprawach wykorzystywane są wyłącznie nowe, nigdy nieużywane komponenty).
- Wyczyszczenie i zaprogramowanie kości Flash zaktualizowanym, czystym wsadem oprogramowania układowego za pomocą zewnętrznego programatora pamięci scalonych, z zachowaniem unikalnych danych konfiguracyjnych płyty.
- Odtworzenie połączeń lutowniczych i zabezpieczenie układu dedykowanym lakierem elektroizolacyjnym.
Konserwacja termiczna i wymiana elementów eksploatacyjnych
Każda naprawa płyty głównej wiąże się z obligatoryjną regeneracją układu chłodzenia. Radiator i komora wentylatora są oczyszczane z nagromadzonych zanieczyszczeń stałych. Stara pasta termoprzewodząca jest usuwana przy pomocy alkoholu izopropylowego (IPA), a na rdzeń procesora aplikowana jest nowoczesna pasta o wysokim współczynniku przewodzenia ciepła lub termopad fazowy, który zachowuje stabilne parametry przez długi czas eksploatacji.
W przypadku stwierdzenia degradacji ogniw akumulatora (wysoka rezystancja wewnętrzna, spadek pojemności poniżej normy bezpieczeństwa, deformacja obudowy), cały moduł bateryjny podlega wymianie na fabrycznie nowy egzemplarz, co eliminuje ryzyko nacisku na gładzik i uszkodzenia obudowy dolnej.
Zagrożenia wynikające z niefachowych prób naprawy
Konstrukcja ThinkPad X1 Carbon 5. generacji cechuje się bardzo wysokim upakowaniem elementów na wielowarstwowej płycie głównej o cienkim laminacie. Samodzielne próby naprawy bez odpowiedniego zaplecza warsztatowego niosą ze sobą poważne ryzyka:
- Rozwarstwienie laminatu (delaminacja): Użycie amatorskich źródeł ciepła bez podgrzewacza kwarcowego prowadzi do przegrzania struktury płyty głównej, powstawania pęcherzy wewnątrz warstw miedzi i nieodwracalnego zniszczenia ścieżek sygnałowych biegnących wewnątrz laminatu.
- Zniszczenie złączy FPC: Złącza taśm sygnałowych (FPC — Flexible Printed Circuit) do klawiatury, trackpada czy czytnika linii papilarnych są podatne na wyłamanie delikatnych zapinek przy niewłaściwym kącie demontażu.
- Przypadkowe zwarcia narzędziami: Odkręcanie elementów wewnętrznych bez wcześniejszego odłączenia akumulatora (oraz wyłączenia baterii wbudowanej w menu serwisowym BIOS) prowadzi do zwarcia linii zasilania matrycy lub linii pomocniczych w momencie dotknięcia płyty wkrętakiem, co skutkuje natychmiastowym spaleniem bezpieczników SMD lub układu KBC (Embedded Controller — mikrokontrolera zarządzającego stanami zasilania i klawiaturą).
- Niewłaściwy dobór zasilaczy zamiennych: Stosowanie niecertyfikowanych ładowarek USB-C pozbawionych filtrów przeciwzakłóceniowych i stabilnych układów komunikacji PD prowadzi do podania nieprawidłowego napięcia na wejście płyty, niszcząc układy wejściowe.
Organizacja obsługi technicznej
Naprawy realizowane są w modelu dojazdowym, eliminującym konieczność transportowania sprzętu przez użytkownika. Zapewniony jest bezpłatny dojazd na obszarze Warszawy i okolic w promieniu do 40 km, zazwyczaj w czasie do 1 godziny od przyjęcia zgłoszenia. W przypadku konieczności wykonania zaawansowanych prac mikrolutowniczych, urządzenie jest odbierane przez kierowcę i kierowane do specjalistycznej diagnostyki w trybie door-to-door, gdzie weryfikacja stanu technicznego jest bezpłatna. Na cały okres trwania procedury serwisowej udostępniany jest bezpłatny laptop zastępczy bez kaucji i limitu czasowego. Z reguły czas usunięcia usterki nie przekracza 3 dni, natomiast procedury konserwacji układu chłodzenia zamykają się w czasie do 24 godzin. Na zrealizowane naprawy oraz zamontowane nowe komponenty udzielana jest gwarancja do 12 miesięcy, a rozliczenie dokumentowane jest poprzez wystawienie dokumentu takiego jak faktura bez VAT.
Często zadawane pytania (FAQ)
Czy brak reakcji na ładowarkę USB-C oznacza konieczność wymiany całej płyty głównej?
W znakomitej większości przypadków wymiana całej płyty nie jest konieczna. Procedura naprawcza polega na zlokalizowaniu uszkodzonego elementu toru zasilania — najczęściej kontrolera Thunderbolt, układu scalonego chargera (sterownika ładowania baterii) lub uszkodzonych kondensatorów SMD — i wymianie wyłącznie tych mikroukładów na nowe, co przywraca pełną sprawność komputera.
Czy po naprawie kontrolera Thunderbolt problem z ładowaniem może powrócić?
Prawidłowo wykonana naprawa obejmuje nie tylko fizyczną wymianę uszkodzonych elementów półprzewodnikowych, ale także wgranie zaktualizowanego oprogramowania układowego (firmware) wolnego od błędu degradacji komórek pamięci Flash. Zastosowanie poprawionej wersji oprogramowania eliminuje pierwotną przyczynę usterki.
Jakie są objawy zużycia pasty termoprzewodzącej w modelu X1 Carbon 2017?
Głównymi symptomami są: stała praca wentylatora na maksymalnych obrotach nawet przy niewielkim obciążeniu, mocne nagrzewanie się spodu obudowy w okolicach zawiasów oraz zauważalne spowolnienie reakcji systemu na polecenia (wynikające z dławienia termicznego procesora). Czyszczenie układu chłodzenia i aplikacja nowych materiałów termoprzewodzących przywraca prawidłowe temperatury robocze.
Dlaczego bateria w ThinkPadzie traci pojemność lub powoduje problemy z gładzikiem?
Naturalne procesy chemiczne zachodzące w ogniwach litowo-jonowych pod wpływem cykli ładowania oraz podwyższonej temperatury wewnątrz obudowy prowadzą do wzrostu rezystancji wewnętrznej i wydzielania gazów. Spuchnięty pakiet akumulatora napiera od wewnątrz na mechanizm płytki dotykowej. W takiej sytuacji konieczna jest niezwłoczna wymiana baterii na nową, aby uniknąć mechanicznego pęknięcia obudowy lub uszkodzenia touchpada.
