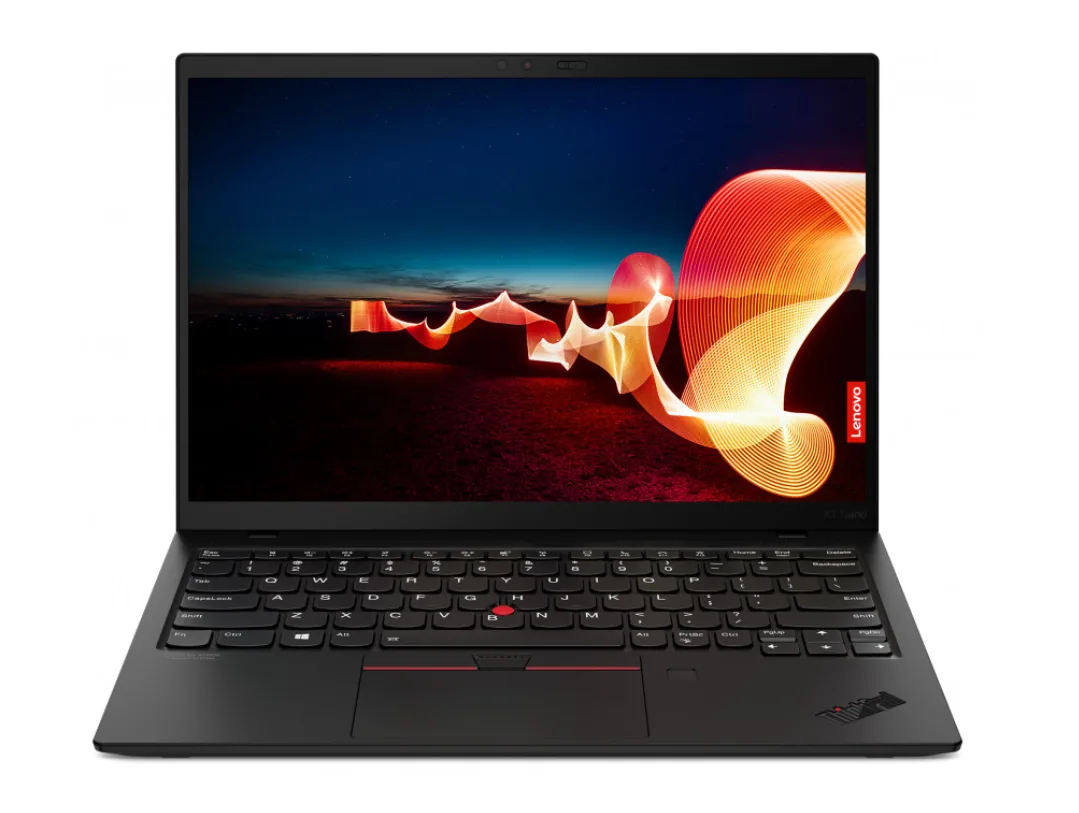

Lenovo ThinkPad X1 Nano-20UN002UGE — diagnostyka i typowe punkty awaryjności

Seria ThinkPad X od lat uchodzi za wyznacznik mobilności w segmencie biznesowym, a wariant ThinkPad X1 Nano o oznaczeniu kodowym 20UN002UGE stanowi jedną z najbardziej zminiaturyzowanych konstrukcji w portfolio marki Lenovo. Niezwykle niska masa oraz smukła obudowa z włókna węglowego i stopu magnezu wymusiły na inżynierach daleko posuniętą miniaturyzację komponentów. Konstrukcja ta kryje w sobie płytę główną o wysokim stopniu integracji, na której większość kluczowych podzespołów została wlutowana bezpośrednio w laminat. Taka specyfika sprawia, że wystąpienie jakichkolwiek problemów z zasilaniem, temperaturą czy komunikacją magistrali wymaga wysoce specjalistycznego podejścia laboratoryjnego. Niezależny serwis laptopów analizuje zachowanie tego modelu pod kątem typowych punktów awaryjności wynikających bezpośrednio ze zwartej budowy i wysokiego obciążenia termicznego podzespołów.

Objawy nieprawidłowości w modelu ThinkPad X1 Nano 20UN002UGE

Objawy problemów w zminiaturyzowanych laptopach biznesowych często bywają mylące, ponieważ usterka jednego małego układu scalonego potrafi zablokować działanie całej magistrali komunikacyjnej. W przypadku konstrukcji 20UN002UGE najczęściej diagnozowane symptomy obejmują następujące stany pracy:

• Brak reakcji na przycisk włącznika zasilania przy jednoczesnym braku świecenia diody informacyjnej w punkcie litery „i” w logo ThinkPad na klapie matrycy.
• Cykliczne restarty komputera na etapie wyświetlania logotypu startowego, co wskazuje na wczesny błąd inicjalizacji procedury POST (Power-On Self-Test – wstępny test sprzętowy wykonywany przez oprogramowanie układowe przed załadowaniem systemu operacyjnego).
• Zanikanie ładowania akumulatora lub losowe rozłączanie urządzeń peryferyjnych podłączonych do interfejsów USB-C Thunderbolt 4.
• Gwałtowny spadek płynności działania systemu pod obciążeniem spowodowany przez zjawisko thermal throttlingu (automatyczne obniżanie taktowania procesora w celu zapobieżenia przegrzaniu krzemu).
• Brak obrazu na matrycy ciekłokrystalicznej przy aktywnym podświetleniu klawiatury i słyszalnej pracy wentylatora układu chłodzenia.
• Błędy pamięci operacyjnej objawiające się niebieskimi ekranami zatrzymania (tzw. BSOD – Blue Screen of Death) podczas wielozadaniowej pracy biurowej.

Rozpoznanie tych objawów we wczesnym stadium pozwala na uniknięcie rozleglejszych uszkodzeń laminatu wielowarstwowego, w którym wypalenie ścieżek zasilających mogłoby doprowadzić do nieodwracalnej degradacji płyty głównej.

Typowe punkty awaryjności wynikające z konstrukcji ultra-slim

Ograniczona przestrzeń wewnątrz obudowy modelu ThinkPad X1 Nano stawia ogromne wyzwania przed inżynierią termiczną i elektryczną. Na podstawie wieloletniej praktyki serwisowej wyodrębniono newralgiczne sekcje tej platformy, które najczęściej ulegają awariom w toku codziennej eksploatacji.

Kontrolery zasilania USB Type-C Power Delivery i magistrala Thunderbolt

Model ten wyposażono wyłącznie w miniaturowe porty USB-C wspierające szybki transfer danych oraz ładowanie Power Delivery. Układy sterujące tym procesem – kontrolery PD (Power Delivery Controller – wyspecjalizowany układ scalony negocjujący profile napięciowe z zasilaczem) – pracują pod ciągłym obciążeniem. Przepięcia w sieci energetycznej, używanie nieoryginalnych ładowarek o niestabilnym napięciu lub zmęczenie materiałowe lutów pod układem mogą wywołać zwarcie w głównej linii zasilania (VBUS). Skutkuje to całkowitym odcięciem zasilania i brakiem możliwości naładowania ogniw baterii.

Zintegrowany układ zasilania procesora i sekcja VRM

Sekcja zasilania VRM (Voltage Regulator Module – przetwornica napięcia obniżająca napięcie z baterii lub zasilacza do wartości ułamkowych wymaganych przez rdzenie procesora) znajduje się w bezpośrednim sąsiedztwie procesora. W tak cienkiej obudowie miniaturowe tranzystory polowe typu MOSFET oraz dławiki są stale narażone na wysokie temperatury. Przebicie któregokolwiek z tranzystorów kluczujących powoduje wprowadzenie pełnego napięcia wejściowego na linię niskonapięciową, co stanowi bezpośrednie zagrożenie dla struktury krzemowej procesora.

Zintegrowana pamięć RAM LPDDR4x w technologii BGA

W wariancie ThinkPad X1 Nano 20UN002UGE pamięć operacyjna RAM nie znajduje się w wymiennych modułach SO-DIMM, lecz jest wlutowana na stałe w postaci kości BGA (Ball Grid Array – typ obudowy układu scalonego ze stykami w formie kulek ze spoiwa lutowniczego pod spodem układu). Ze względu na naprężenia mechaniczne powstające przy przenoszeniu ultralekkiego laptopa za jeden z narożników obudowy, połączenia lutowane pod kośćmi pamięci mogą pękać. Wywołuje to niestabilność pracy systemu, błędy odczytu danych oraz uniemożliwia uruchomienie płyty głównej.

Ograniczona pojemność cieplna układu chłodzenia

Miniaturowy radiator miedziany oraz wentylator o ultracienkich łopatkach są podatne na szybkie zapychanie drobinami kurzu. Starzenie się fabrycznej pasty termoprzewodzącej (związku chemicznego poprawiającego przewodzenie ciepła między rdzeniem procesora a radiatorem) następuje w takich warunkach znacznie szybciej niż w masywniejszych modelach z serii ThinkPad T czy Legion. Gdy pasta traci właściwości plastyczne i twardnieje, procesor natychmiast osiąga temperatury krytyczne, co prowadzi do drastycznego spadku wydajności lub awaryjnego wyłączania komputera.

Metodyka diagnostyczna i proces naprawy w niezależnym serwisie

Procedura serwisowa w przypadku zaawansowanych urządzeń mobilnych wymaga zachowania rygorystycznych standardów ochrony ESD (Electrostatic Discharge – wyładowanie elektrostatyczne, które może bezpowrotnie zniszczyć mikroskopijne ścieżki wewnątrz układów scalonych) oraz użycia aparatury pomiarowej wysokiej klasy. Naprawa przebiega według ściśle określonego schematu technologicznego:

W pierwszej kolejności wykonywana jest szczegółowa inspekcja optyczna pod mikroskopem stereoskopowym, która pozwala wykryć mikropęknięcia laminatu, ślady korozji po ewentualnym zalaniu cieczą oraz uszkodzenia mechaniczne gniazd USB-C. Następnie za pomocą multimetru cyfrowego i zasilacza laboratoryjnego z regulacją prądu przeprowadzane są pomiary rezystancji na głównych cewkach przetwornic napięcia względem masy. Pozwala to na szybkie zlokalizowanie linii, na której występuje zwarcie.

W przypadku wykrycia zwarcia o niskiej oporności stosowana jest metoda próby zwarciowej z wykorzystaniem kamery termowizyjnej. Kamera rejestruje emisję promieniowania podczerwonego, wskazując z dokładnością do ułamka milimetra element, który nadmiernie się nagrzewa pod wpływem kontrolowanego napięcia (może to być uszkodzony kondensator ceramiczny MLCC, kontroler przetwornicy lub sam mostek procesora).

Gdy usterka dotyczy układów BGA lub kontrolerów ładowania, proces naprawy realizowany jest na specjalistycznej stacji lutowniczej do lutowania gorącym powietrzem (Hot Air) i podczerwienią ze sterowanymi profilami temperaturowymi. Wymiana uszkodzonych układów scalonych odbywa się z zachowaniem norm fabrycznych, przy użyciu wyłącznie nowych komponentów o parametrach zgodnych ze schematem ideowym platformy. W przypadku uszkodzeń oprogramowania układowego programowany jest wsad pamięci SPI Flash z czystym regionem ME (Intel Management Engine – autonomiczny podsystem wbudowany w procesory wymagający prawidłowej inicjalizacji przy wymianie mostka lub rekonfiguracji płyty).

Po zakończeniu prac na płycie głównej odnawiany jest układ chłodzenia – powierzchnie krzemowe są precyzyjnie oczyszczane alkoholem izopropylowym, a następnie aplikowane są wysokiej klasy materiały termoprzewodzące o wysokiej przewodności cieplnej. Końcowym etapem są wielogodzinne testy obciążeniowe, badające stabilność podsystemu zasilania, magistrali pamięci oraz temperaturę pod pełnym obciążeniem syntetycznym.

Dlaczego samodzielna naprawa ultrabooka niesie wysokie ryzyko

Złożoność konstrukcyjna modelu ThinkPad X1 Nano sprawia, że próby niefachowej ingerencji niemal zawsze kończą się pogłębieniem usterki. Poniżej zestawiono najczęstsze błędy popełniane podczas prób samodzielnego rozwiązywania problemów:

• Uszkodzenia mechaniczne obudowy i taśm sygnałowych: Otwieranie pokrywy dolnej bez użycia odpowiednich narzędzi z tworzywa sztucznego prowadzi do wyłamania delikatnych zatrzasków magnezowych oraz naderwania taśm elastycznych FPC (Flexible Printed Circuit – cienka taśma połączeniowa z nadrukowanymi ścieżkami).
• Zwarcie baterii wewnętrznej: Brak natychmiastowego odpięcia złącza akumulatora przed dotknięciem jakiegokolwiek elementu na płycie głównej grozi przypadkowym zwarciem linii 12V z liniami sygnałowymi procesora, co prowadzi do natychmiastowego zniszczenia struktury krzemu.
• Niewłaściwa aplikacja past termoprzewodzących: Użycie przewodzących prąd past na bazie ciekłego metalu w laptopie, który nie ma fabrycznych zabezpieczeń barierowych wokół rdzenia, przy przenoszeniu urządzenia skutkuje wypłynięciem preparatu na sąsiadujące kondensatory i wywołaniem zwarcia zasilania głównego.
• Przegrzanie laminatu: Próby „wygrzewania” układów domowymi opalarkami bez kontroli temperatury prowadzą do rozwarstwienia wielowarstwowej płyty głównej (delaminacji) oraz trwałego zniszczenia połączeń międzywarstwowych.

Organizacja obsługi serwisowej dla urządzeń biznesowych

W strukturze serwisu obsługa laptopów biznesowych z serii ThinkPad X, T czy ThinkBook opiera się na mobilnym modelu dojazdowym. Serwisanci realizują zlecenia bezpośrednio w miejscu wskazanym przez klienta, co pozwala na szybką ocenę problemu na miejscu. Dojazd realizowany jest w czasie do 1 godziny na obszarze Warszawy i okolic w promieniu do 40 km. W przypadku skomplikowanych uszkodzeń laminatu lub awarii układów BGA, sprzęt odbierany jest przez kierowcę i przekazywany do bezpłatnej diagnozy w trybie door-to-door. Standardowy czas naprawy z reguły nie przekracza 3 dni roboczych, a prace konserwacyjne i czyszczenie układu chłodzenia wykonywane są w czasie do 24 godzin. Na wykonane procedury serwisowe udzielana jest gwarancja na okres do 12 miesięcy, a montowane komponenty są zawsze fabrycznie nowe.

Często zadawane pytania (FAQ)

Czy w modelu ThinkPad X1 Nano 20UN002UGE można rozbudować pamięć RAM?
Odpowiedź: Nie ma możliwości tradycyjnej rozbudowy pamięci, ponieważ moduły pamięci RAM LPDDR4x są na stałe wlutowane w płytę główną w technologii BGA. Ewentualna zmiana konfiguracji wymagałaby zaawansowanego przelutowania kompletu kości pamięci oraz modyfikacji konfiguracji rezystorów logicznych (tzw. strappingu płyty), co wykonuje się wyłącznie w procedurach naprawczych po awarii podsystemu RAM.

Co oznacza migająca trzykrotnie dioda zasilania przy próbie włączenia laptopa?
Odpowiedź: Wskazuje to zazwyczaj na problem z wykryciem prawidłowego zasilania lub błąd identyfikacji podłączonego zasilacza w protokole Power Delivery. Może to oznaczać uszkodzenie gniazda USB-C, zwarcie w sekcji wejściowej ładowania lub uszkodzenie wsadu pamięci EC (Embedded Controller – mikrokontroler zarządzający funkcjami płyty głównej, w tym klawiaturą, ładowaniem i sekwencją startową zasilania).

Jak często należy wymieniać pastę termoprzewodzącą w tym modelu?
Odpowiedź: Ze względu na bardzo małą objętość układu chłodzenia i wysokie obciążenia cieplne procesora zaleca się przeprowadzanie pełnej konserwacji termicznej (czyszczenie radiatora i nałożenie nowej pasty o wysokiej przewodności cieplnej) co 12–18 miesięcy. Pozwala to uniknąć degradacji termicznej tranzystorów w sekcji VRM.

Czy uszkodzone gniazdo Thunderbolt 4 można wymienić bez wymiany całej płyty głównej?
Odpowiedź: Tak. W ramach procedur mikrolutowniczych zniszczone lub wyłamane porty USB-C/Thunderbolt są wylutowywane z płyty głównej, a w ich miejsce montowane są fabrycznie nowe gniazda z zachowaniem precyzyjnego wyrównania wszystkich pinów sygnałowych dużej prędkości.
