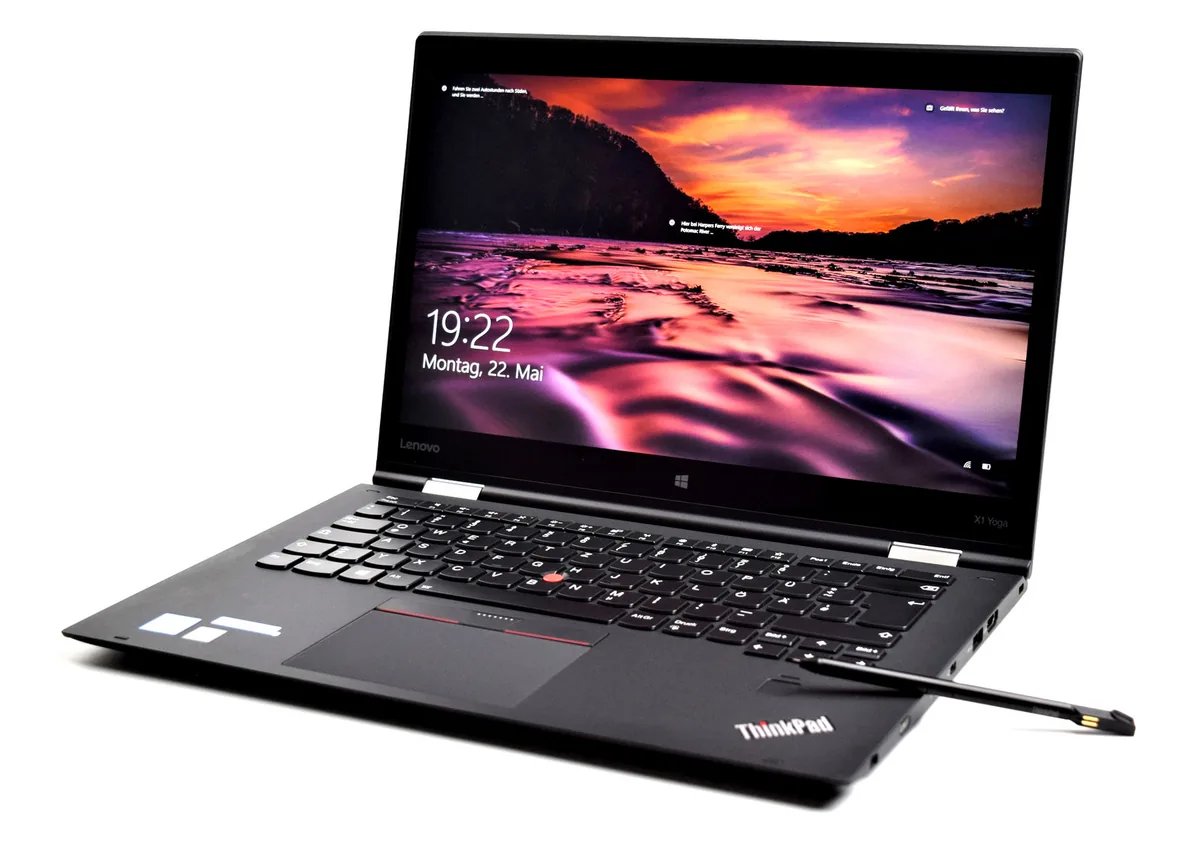

Lenovo ThinkPad X1 Yoga 2. generacji (model z 2017 roku o oznaczeniu kodowym 20JES03T00) to hybrydowy komputer przenośny klasy biznesowej, wyposażony w charakterystyczny zawias obracany o 360 stopni oraz chowaną klawiaturę z mechanizmem lift-and-lock (konstrukcja unosząca ramkę wokół klawiszy przy przejściu w tryb tabletu). Pomimo zastosowania zaawansowanych materiałów konstrukcyjnych, takich jak stop magnezu oraz włókno węglowe, wieloletnia i intensywna eksploatacja prowadzi do naturalnego zużycia podzespołów elektromechanicznych i elektronicznych. W urządzeniach tej generacji pojawiają się specyficzne objawy awarii, które wymagają precyzyjnej weryfikacji sprzętowej na poziomie mikrolutowania oraz diagnostyki poszczególnych linii zasilania.
Do najczęstszych objawów zgłaszanych w tym modelu należą problemy z ładowaniem przez interfejs USB-C/Thunderbolt 3, niestabilna praca wyświetlacza (w tym migotanie obrazu lub brak reakcji digitizera, czyli warstwy dotykowej ekranu), błędy mechanizmu chowania klawiatury, a także gwałtowne spadki wydajności wynikające z zanieczyszczenia układu chłodzenia lub degradacji ogniw litowo-polimerowych. Zrozumienie natury tych usterek pozwala na skuteczne przywrócenie pełnej sprawności urządzenia bez konieczności wymiany całego komputera.
Charakterystyka usterek w modelu ThinkPad X1 Yoga 20JES03T00
Konstrukcja ThinkPad X1 Yoga łączy wysoką miniaturyzację z wielofunkcyjnością, co bezpośrednio wpływa na specyfikę pojawiających się uszkodzeń. Poniżej przedstawiono główne kategorie problemów technicznych obserwowanych w tej platformie sprzętowej:
- Degradacja kontrolera zasilania Thunderbolt 3 / USB-C: W laptopach z tego okresu powszechnie występuje problem z firmware układu kontrolera Thunderbolt (układ scalony odpowiedzialny za negocjację napięć Power Delivery oraz transfer danych). Uszkodzenie oprogramowania układowego w pamięci EEPROM (pamięć nieulotna przechowująca konfigurację) prowadzi do zablokowania możliwości ładowania akumulatora, braku detekcji zasilacza zewnętrznego, a w skrajnych przypadkach do trwałego uszkodzenia układu scalonego lub kontrolera KBC/EC (Embedded Controller — mikrokontroler zarządzający zasilaniem i podstawowymi funkcjami płyty głównej).
- Problemy z taśmą matrycy eDP i sensorem położenia: Konstrukcja konwertowalna wymusza ciągłą pracę wiązki sygnałowej eDP (Embedded DisplayPort — magistrala przesyłająca obraz z płyty głównej do matrycy) oraz przewodów czujnika Halla (element wykrywający kąt otwarcia pokrywy matrycy za pomocą pola magnetycznego). Zmęczenie materiału w osi zawiasu prowadzi do powstawania mikropęknięć w miedzianych żyłach przewodu, co objawia się zanikaniem podświetlenia, paskami na ekranie lub błędnym wygaszaniem matrycy w trybie laptopa.
- Mechaniczne zacięcia ramki klawiatury Wave Keyboard: Zintegrowany mechanizm unoszenia podstawy klawiatury jest połączony z przekładnią zawiasów. Dostanie się drobnych zanieczyszczeń lub mikropęknięcie plastikowych prowadnic powoduje zablokowanie klawiszy, brak możliwości domknięcia obudowy do płaszczyzny 360 stopni lub brak rejestracji wciśnięć wybranych znaków.
- Przegrzewanie i throttling termiczny: Układ chłodzenia w modelu 20JES03T00 opiera się na cienkich rurkach cieplnych (heatpipe — miedziana rurka odprowadzająca ciepło przy pomocy przemiany fazowej cieczy) oraz miniaturowym wentylatorze. Zasychanie fabrycznej pasty termoprzewodzącej prowadzi do zjawiska throttlingu (automatyczne obniżanie taktowania procesora w celu ochrony przed przegrzaniem), co skutkuje zauważalnym spowolnieniem działania systemu pod obciążeniem.
- Zużycie i puchnięcie akumulatora: Wewnętrzny akumulator litowo-polimerowy po setkach cykli ładowania traci pojemność, a w przypadku degradacji chemicznej może dojść do wydzielania gazów wewnątrz cel. Spuchnięty akumulator wywiera nacisk od spodu na gładzik (touchpad), uniemożliwiając jego mechaniczne klikanie lub powodując odkształcenie dolnej pokrywy obudowy.
Procedura diagnostyczna i naprawcza płyty głównej oraz podzespołów
Prawidłowe usunięcie awarii w urządzeniu o tak zwartej budowie wymaga zachowania ścisłego reżimu technologicznego, ochrony przed wyładowaniami elektrostatycznymi (ESD) oraz dysponowania zaawansowanym zapleczem pomiarowym. Diagnoza poprzedza każdą ingerencję sprzętową i obejmuje wieloetapowy proces weryfikacji.
Pomiary toru zasilania i programowanie układów scalonych
W przypadku braku reakcji na włącznik lub problemów z ładowaniem procedura rozpoczyna się od rozpięcia zasilania bateryjnego i podłączenia płyty głównej pod zasilacz laboratoryjny z precyzyjnym odczytem poboru prądu. Serwisant wykonuje pomiary rezystancji względem masy na głównych cewkach przetwornic napięć (linie 3.3V, 5V, 1.05V, zasilanie pamięci RAM oraz sekcji VCORE procesora), aby wykluczyć zwarcia w gałęziach wysokoprądowych. Jeżeli uszkodzeniu uległ kontroler Thunderbolt, wykonywana jest wymiana układu w technologii BGA (układ scalony lutowany za pomocą siatki kulek cynowych) lub przeprogramowanie zewnętrznej pamięci flash SPI za pomocą programatora sprzętowego przy użyciu zweryfikowanego wsadu binarnego z czystym regionem konfiguracyjnym.
Regeneracja układu zawiasów i matrycy dotykowej
Wymiana wiązki matrycy w serii ThinkPad X1 Yoga wymaga demontażu panelu ekranowego. W modelu 20JES03T00 digitizer jest zespolony optycznie z matrycą za pomocą kleju LOCA/OCA (przezroczysta warstwa spajająca szkło ochronne z panelem LCD). Naprawa problemów z wyświetlaniem polega na precyzyjnym poprowadzeniu nowej, oryginalnej wiązki eDP wewnątrz kanałów prowadzących w zawiasach, co zapobiega jej ponownemu przycięciu podczas obracania ekranu. Sprawdzana jest także ciągłość obwodów aktywnego digitizera Wacom, współpracującego z chowanym w obudowie ryskiem ThinkPad Pen Pro.
Konserwacja układu odprowadzania ciepła
Układ chłodzenia podlega dokładnemu oczyszczeniu w myjce ultradźwiękowej (radiator) oraz zbalansowaniu łożyska wentylatora. Stare nośniki ciepła są całkowicie usuwane, a powierzchnie styku procesora (krzemowy rdzeń) i radiatora są odtłuszczane. Aplikowana jest nowa pasta termoprzewodząca o wysokim współczynniku przewodzenia ciepła oraz precyzyjnie dobrane termopady (elastyczne taśmy przewodzące ciepło montowane na sekcjach zasilania i dysku SSD NVMe).
Zagrożenia związane z niefachową lub samodzielną naprawą
Model ThinkPad X1 Yoga ze względu na gęsto upakowane komponenty jest wysoce podatny na uszkodzenia mechaniczne podczas prób nieautoryzowanego demontażu. Płyta główna posiada warstwową strukturę PCB (Printed Circuit Board — płytka obwodu drukowanego o wielu warstwach miedzi), w której jakiekolwiek naprężenia mogą doprowadzić do wewnętrznego zerwania ścieżek sygnałowych.
Do najczęstszych błędów popełnianych podczas samodzielnych prób ingerencji należą:
- Demontaż elementów bez odłączenia baterii w BIOS: Laptopy ThinkPad posiadają funkcję programowego odłączania akumulatora na czas serwisu (opcja Disable Built-in Battery w BIOS Setup). Podważanie taśmy matrycy lub złącz klawiatury przy aktywnym zasilaniu bateryjnym powoduje natychmiastowe zwarcie linii zasilania podświetlenia (często napięcie głównej szyny zasilającej) do linii sygnałowych procesora, co skutkuje trwałym spaleniem mostka hybrydowego w układzie SoC.
- Użycie śrub o niewłaściwej długości: Zastosowanie dłuższej śruby w niewłaściwym otworze montażowym prowadzi do przewiercenia laminatu płyty głównej pod spodem, niszcząc bezpowrotnie krytyczne połączenia magistrali transmisyjnych.
- Uszkodzenie mechanizmu klawiatury: Próba podważania klawiszy od góry bez zwolnienia wewnętrznych blokad mechanizmu unoszącego prowadzi do wyłamania zaczepów nożycowych, co wymusza kosztowną wymianę całego podzespołu palmrestu (górna obudowa zintegrowana z klawiaturą).
- Zastosowanie nieodpowiednich zamienników części: Używanie tanich taśm sygnałowych lub nieoryginalnych zasilaczy bez certyfikacji USB-PD (Power Delivery) prowadzi do niestabilnej pracy kontrolerów i przegrzewania portów wejściowych.
Organizacja obsługi serwisowej i wsparcie techniczne
Obsługa urządzeń realizowana jest w modelu mobilnym. Zapewniamy dojazd do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km, co pozwala na szybką reakcję w przypadku nagłych awarii sprzętu roboczego. Zgłoszenia przyjmowane są w trybie całodobowym — godziny pracy 24/7 zapewniają stałą dostępność pomocy technicznej.
W przypadku konieczności wykonania złożonych prac mikrolutowniczych lub zaawansowanej refabrykacji podzespołów, urządzenie jest transportowane przez kierowcę w procedurze door-to-door. W tym trybie diagnoza poprzedza wszelkie dalsze decyzje i jest całkowicie darmowa w wariancie transportowym. Jeśli laptop nie zostanie naprawiony w trybie door-to-door, klient nie ponosi kosztów procedury. Podczas wizyty serwisanta na miejscu dojazd jest bezpłatny, natomiast sama praca diagnostyczno-naprawcza podlega standardowej opłacie.
Doświadczenie serwisu obejmujące ponad 20 lat oraz ponad 10 000 urządzeń poddanych skutecznym naprawom pozwala zachować najwyższe standardy techniczne. W większości przypadków usterki usuwamy podczas pierwszej wizyty, a bardziej złożona naprawa z reguły nie przekracza 3 dni. Zabiegi konserwacyjne, takie jak czyszczenie układu chłodzenia czy przyspieszanie pracy systemu, realizowane są w czasie do 24 godzin.
W trosce o ciągłość pracy użytkownika oferowany jest bezpłatny laptop zastępczy na cały czas naprawy, wydawany bez kaucji i limitu czasowego. Wszystkie montowane komponenty to wyłącznie nowe elementy — nie stosujemy podzespołów używanych ani pochodzących z demontażu. Na wykonane usługi oraz zainstalowane części udzielana jest gwarancja do 12 miesięcy, a rozliczenie może zostać potwierdzone dokumentem, jakim jest faktura bez VAT.
Najczęściej zadawane pytania (FAQ)
Czy brak ładowania w ThinkPad X1 Yoga 20JES03T00 zawsze oznacza konieczność wymiany płyty głównej?
Nie. W zdecydowanej większości przypadków problem wynika z uszkodzenia oprogramowania kontrolera Thunderbolt 3 lub uszkodzenia układu scalonego chargera (przetwornica ładowania). Naprawa polega na wymianie uszkodzonego elementu półprzewodnikowego lub bezpośrednim zaprogramowaniu pamięci EEPROM odpowiednim wsadem binarnym, co pozwala zachować oryginalną płytę główną.
Dlaczego ekran w laptopie gaśnie przy próbie obrócenia obudowy w tryb namiotu lub tabletu?
Objaw ten wskazuje na uszkodzenie wiązki sygnałowej eDP poprowadzonej przez zawias lub awarię czujnika Halla odpowiedzialnego za wykrywanie orientacji ekranu. Wymiana przewodu sygnałowego na nowy eliminuje przerwy w dostarczaniu sygnału wideo i przywraca stabilne wyświetlanie obrazu w każdym kącie wychylenia matrycy.
Co zrobić, gdy klawiatura blokuje się i nie chowa po obróceniu ekranu?
Zacięcie mechanizmu lift-and-lock jest najczęściej spowodowane mechanicznym zanieczyszczeniem prowadnic lub uszkodzeniem krzywki sprzęgającej zawias z ruchomą ramką. Wymaga to rozebrania modułu obudowy, oczyszczenia mechanizmu i regulacji napięcia elementów ruchomych, a w przypadku pęknięć — wymiany modułu klawiatury na nowy podzespół.
Czy zużyty akumulator w tym modelu można bezpiecznie wymienić we własnym zakresie?
Wymiana wewnętrznej baterii litowo-polimerowej wymaga uprzedniego programowego odłączenia zasilania w menu BIOS Setup oraz ostrożnego demontażu dolnej pokrywy, aby nie uszkodzić delikatnych zaczepów i taśm gładzika. W przypadku akumulatorów spuchniętych istnieje ryzyko rozszczelnienia cel, dlatego bezpieczniej jest powierzyć tę czynność wykwalifikowanemu serwisantowi.
