Objawy starzenia i intensywnej eksploatacji w ThinkPad X1 Yoga 2017

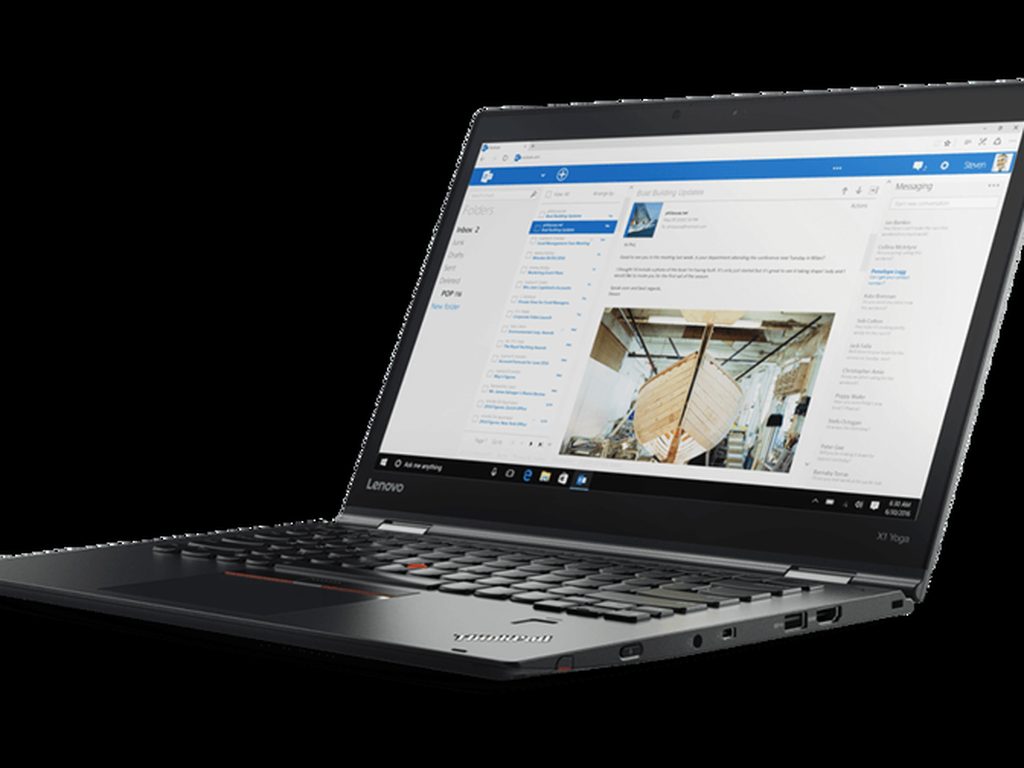

Model Lenovo ThinkPad X1 Yoga z 2017 roku (oznaczenie kodowe 20JES03T00, należący do 2. generacji tej prestiżowej linii urządzeń konwertowalnych) to konstrukcja zaprojektowana z myślą o mobilnej pracy biznesowej. Urządzenie łączy cechy klasycznego ultrabooka z funkcjonalnością tabletu, co osiągnięto dzięki zastosowaniu obrotowego mechanizmu matrycy w zakresie 360 stopni oraz chowanej klawiatury typu Wave Keyboard (mechanizm mechanicznie chowający ramkę i klawisze przy obrocie ekranu). Po latach regularnego użytkowania wieloelementowa konstrukcja zaczyna wykazywać charakterystyczne objawy zmęczenia materiału oraz naturalnego zużycia podzespołów elektronicznych i mechanicznych.

Typowe symptomy, z jakimi spotykamy się w codziennej praktyce serwisowej w odniesieniu do tego konkretnego modelu, obejmują zarówno sferę mechaniczną, jak i zasilania oraz przetwarzania obrazu. Użytkownicy najczęściej zgłaszają postępującą degradację czasu pracy na wbudowanym akumulatorze, problemy z poprawnym ładowaniem przez interfejs USB-C (standard uniwersalnej magistrali szeregowej nowej generacji z obsługą przesyłu energii i obrazu), luzowanie się lub blokowanie zawiasów 360 stopni, a także nieprawidłowości w działaniu panelu dotykowego Digitizer (szklana warstwa dotykowa reagująca na dotyk palca i piórka ThinkPad Pen Pro). Często występują również zjawiska termiczne: podwyższona temperatura obudowy wykonanej ze stopów magnezu i włókna węglowego, ciągła praca wentylatora na maksymalnych obrotach oraz zjawisko dławienia termicznego, czyli tzw. thermal throttling (automatyczne obniżanie taktowania procesora przez zabezpieczenia termiczne w celu zapobieżenia przegrzaniu krzemu).

Główne źródła usterek i obszary zużycia po latach pracy

Złożoność konstrukcyjna ThinkPada X1 Yoga 2017 sprawia, że źródła problemów leżą w kilku odrębnych, współpracujących ze sobą modułach. Analiza spływających zgłoszeń pozwala wyodrębnić cztery newralgiczne obszary podatne na degradację eksploatacyjną:

Układ zasilania i kontrolery Thunderbolt / USB-C: Model ten korzysta z portów USB Typu C obsługujących protokół Thunderbolt 3. Po latach pracy mikroukłady zasilania, kontrolery PD (Power Delivery – układ scalony zarządzający negocjacją napięć ładowania) oraz same gniazda ulegają zużyciu. Często dochodzi do uszkodzenia firmware kontrolera Thunderbolt lub degradacji linii zasilających na płycie głównej, co objawia się brakiem reakcji na podłączenie zasilacza, powolnym ładowaniem lub całkowitym brakiem możliwości naładowania akumulatora.
Ogniwa litowo-polimerowe: Zastosowany akumulator charakteryzuje się określoną liczbą cykli ładowania i rozładowania. W miarę upływu czasu spada nie tylko jego pojemność nominalna, ale wzrasta również rezystancja wewnętrzna ogniw. W skrajnych przypadkach dochodzi do zjawiska puchnięcia baterii, co w tak smukłej konstrukcji wywiera bezpośredni nacisk na gładzik (touchpad) oraz dolną pokrywę obudowy, prowadząc do braku reakcji na kliknięcia lub deformacji kadłubka.
System chłodzenia i degradacja termiczna: Wentylator z łożyskiem ślizgowo-magnetycznym po latach nieustannej pracy gromadzi kurz i pył wewnątrz radiatora. Fabryczna pasta termoprzewodząca (substancja wypełniająca mikroszczeliny między rdzeniem procesora a miedzianą podstawą radiatora) ulega zjawisku wysychania i krystalizacji. Traci ona swoje właściwości przewodzenia ciepła, co uniemożliwia sprawny transfer energii cieplnej do żeberek radiatora i zmusza wentylator do ciągłej pracy z maksymalną prędkością obrotową.
Matryca dotykowa i mechanizm zawiasów: Urządzenia konwertowalne 2w1 są narażone na znacznie większe obciążenia skrętne niż tradycyjne laptopy. W modelu X1 Yoga 2017 zawiasy łączą w sobie funkcję obrotu z mechanicznym ryglowaniem i chowaniem klawiatury. Zużycie smaru w zawiasach oraz zmęczenie metalu prowadzi do powstawania luzów, pękania prowadnic lub uszkodzenia taśmy matrycy EDP (Embedded DisplayPort – cyfrowa magistrala przesyłu sygnału wideo) i taśmy digitizera, co objawia się tzw. ghost touching (samoistne, fałszywe rejestrowanie dotyku przez ekran) bądź zanikaniem obrazu pod pewnymi kątami otwarcia.

Procedura diagnostyczna i technologia naprawy w warunkach serwisowych

Prawidłowe przywrócenie pełnej sprawności urządzenia wymaga zachowania rygorystycznych procedur pomiarowych i montażowych, z uwagi na miniaturyzację komponentów płyty głównej (konstrukcja typu High Density PCB). Naprawa nie polega wyłącznie na wymianie modułów, lecz na precyzyjnej weryfikacji parametrów elektrycznych i mechanicznych całego laptopa.

Proces diagnostyczny i naprawczy przebiega w następujących etapach:

Diagnostyka układu zasilania i sekcji ładowania: Sprawdzamy stan kluczy wejściowych MOSFET (tranzystory polowe sterujące przepływem prądu z gniazda zasilania), kontrolera ładowania oraz układu KBC (Keyboard Controller / Embedded Controller – układ scalony zarządzający klawiaturą, zasilaniem i podstawowymi funkcjami płyty głównej). Jeśli kontroler Thunderbolt wykazuje błędy komunikacji, dokonujemy programowania pamięci EEPROM z poprawnym wsadem firmware lub wymieniamy uszkodzony układ na poziomie BGA (Ball Grid Array – montaż powierzchniowy z wykorzystaniem kulek cynowych pod układem).
Weryfikacja i montaż nowej baterii: W przypadku wyeksploatowania ogniw montujemy wyłącznie fabrycznie nowe podzespoły. Po instalacji nowej baterii przeprowadzana jest kalibracja wskaźnika naładowania w układzie zarządzania energią, aby upewnić się, że pobór prądu i krzywa ładowania odpowiadają fabrycznym normom bezpieczeństwa.
Kompleksowa konserwacja układu chłodzenia: Radiator jest demontowany, myty ultradźwiękowo w celu usunięcia zanieczyszczeń stałych, a wentylator poddawany inspekcji łożyska. Stara, stwardniała pasta termoprzewodząca jest usuwana przy użyciu dedykowanych rozpuszczalników chemicznych bezpiecznych dla laminatu. Na rdzeń procesora aplikujemy nową pastę o wysokiej przewodności cieplnej (wyrażanej w W/mK – watach na metr-kelwin) oraz wymieniamy termopady (elastyczne taśmy przewodzące ciepło) na sekcji zasilania VRM.
Regulacja i serwis mechanizmu zawiasów oraz kalibracja dotyku: Rozbieramy prowadnice zawiasów, usuwamy stwardniały smar, nanosimy świeży środek smarny o właściwej lepkości i precyzyjnie dociągamy śruby mocujące do wewnętrznej ramy magnezowej. W przypadku uszkodzeń taśm sygnałowych wymieniamy wiązki przewodów na nowe. Po złożeniu ekran przechodzi procedurę ponownej kalibracji siatki digitizera, co eliminuje martwe strefy dotyku oraz problemy z obsługą piórka stylusa.

Doświadczenie serwisu obejmujące ponad 20 lat pracy z urządzeniami mobilnymi oraz ponad 10 000 urządzeń poddanych skutecznym naprawom pozwala nam na precyzyjną ocenę stanu technicznego płyt głównych i mechaniki ThinkPadów. Na wykonane prace i zastosowane elementy montażowe udzielana jest gwarancja do 12 miesięcy. Wszystkie instalowane komponenty to części wyłącznie nowe, nigdy używane lub pochodzące z demontażu.

Zagrożenia związane z samodzielnymi próbami naprawy

Konstrukcje z linii ThinkPad X1 Yoga cechują się bardzo gęstym upakowaniem elementów oraz delikatnymi połączeniami taśmowymi, co stwarza wysokie ryzyko uszkodzenia podczas nieprofesjonalnego demontażu. Samodzielne próby ingerencji w ten model często kończą się pogłębieniem pierwotnej usterki.

Do najczęstszych błędów i zagrożeń należą:

Zaniedbanie odłączenia baterii w BIOS: Płyty główne ThinkPad posiadają funkcję programowego odłączenia baterii na czas serwisu (Disable Built-in Battery w menu UEFI BIOS). Otwarcie obudowy i manipulowanie metalowymi narzędziami przy podłączonym zasilaniu bateryjnym prowadzi do natychmiastowego zwarcia linii zasilania matrycy (zazwyczaj linii 20V) z linią sygnałową, co trwale niszczy most hybrydowy procesora lub sam panel LCD.
Uszkodzenie mechanizmu Wave Keyboard: Zdejmowanie dolnej pokrywy lub próba demontażu klawiatury bez znajomości blokad mechanicznych prowadzi do wyłamania plastikowych wodzików unoszących ramkę klawiszy. Uszkodzenie tego mechanizmu uniemożliwia poprawne przejście laptopa w tryb tabletu i blokuje klawisze w pozycji wysuniętej.
Niewłaściwy dobór materiałów termoprzewodzących: Zastosowanie past o zbyt niskiej gęstości lub nieodpowiedniej grubości termopadów na tranzystorach MOSFET sekcji zasilania skutkuje brakiem bezpośredniego styku radiatora z procesorem. W efekcie temperatura rdzenia natychmiast osiąga wartości krytyczne, prowadząc do wyłączania się laptopa pod obciążeniem.
Uszkodzenie gniazd FPC: Złącza taśm sygnałowych (FPC – Flexible Printed Circuit) na płycie głównej są miniaturowe i kruche. Podważenie ich nieodpowiednim narzędziem powoduje wyłamanie zapinek dociskowych, co trwale pozbawia urządzenie funkcji dotyku, podświetlenia klawiatury lub łączności z czytnikiem linii papilarnych.

Organizacja naprawy bez przestojów w pracy

Rozumiemy, że ThinkPad X1 Yoga stanowi kluczowe narzędzie codziennej pracy, dlatego proces obsługi został zoptymalizowany pod kątem wygody i minimalizacji przerw w obowiązkach służbowych. Naprawa standardowa z reguły nie przekracza 3 dni, natomiast zabiegi konserwacyjne, czyszczenie i optymalizacja termiczna realizowane są w czasie do 24 godzin.

Obsługa realizowana jest w modelu dojazdowym przez naszego mobilnego technika lub kierowcę na terenie Warszawy i w okolicach w promieniu 40 km, z czasem dojazdu do 1 godziny od przyjęcia zgłoszenia. Diagnostyka sprzętu jest całkowicie bezpłatna w trybie door-to-door, w którym kierowca bezpiecznie odbiera sprzęt od użytkownika i dostarcza go bezpośrednio do stanowiska serwisowego. Podczas wizyty serwisanta na miejscu weryfikacja i wykonane czynności podlegają opłacie za czas pracy specjalisty.

W przypadku konieczności wykonania bardziej złożonych procedur lutowniczych na płycie głównej, na cały okres trwania serwisu udostępniany jest bezpłatny laptop zastępczy. Urządzenie zastępcze wydawane jest bez kaucji i bez limitu czasowego, co pozwala zachować ciągłość pracy na czas niezbędnych prac technicznych. Dla klientów biznesowych i instytucjonalnych standardem jest rozliczenie w oparciu o dokument, jakim jest faktura bez VAT.

Często zadawane pytania (FAQ)

Czy po wymianie baterii w ThinkPad X1 Yoga 2017 konieczna jest zmiana zasilacza?
Odpowiedź: Nie ma konieczności wymiany zasilacza, pod warunkiem że dotychczasowy zasilacz USB-C Power Delivery jest w pełni sprawny i dostarcza właściwą moc znamionową (zazwyczaj 45W lub 65W). Podczas serwisu zawsze kontrolujemy parametry wyjściowe zasilacza za pomocą testera magistrali USB-C, aby wykluczyć wahania napięcia, które mogłyby skrócić żywotność nowego akumulatora.

Dlaczego wentylator w laptopie głośno pracuje nawet przy przeglądaniu stron internetowych?
Odpowiedź: Jest to bezpośredni skutek degradacji fabrycznej pasty termoprzewodzącej oraz zablokowania kanałów wylotowych radiatora przez zanieczyszczenia. Procesor nie może oddać ciepła do otoczenia, przez co układ chłodzenia wymusza maksymalne obroty wentylatora. Przeprowadzenie pełnego serwisu termicznego i wymiana pasty przywraca cichą pracę i obniża temperatury robocze układu scalonego.

Czy uszkodzone lub niestabilnie działające gniazdo ładowania USB-C wymaga wymiany całej płyty głównej?
Odpowiedź: W większości przypadków nie ma potrzeby wymiany całej płyty głównej. Wykonujemy precyzyjne naprawy mikrolutownicze polegające na wymianie samego złącza USB-C lub uszkodzonego kontrolera zasilania na płycie głównej, co w pełni przywraca sprawność portu i prawidłową komunikację z zasilaczem.

Co oznacza komunikat o błędzie kontrolera Thunderbolt podczas uruchamiania systemu?
Odpowiedź: Komunikat ten wskazuje na uszkodzenie oprogramowania układowego (firmware) układu Thunderbolt lub fizyczną usterkę samego mikroukładu. Problem ten w modelach z tego okresu jest dobrze rozpoznany i rozwiązujemy go poprzez niskopoziomowe przeprogramowanie kości pamięci SPI lub montaż nowego kontrolera na płycie.
