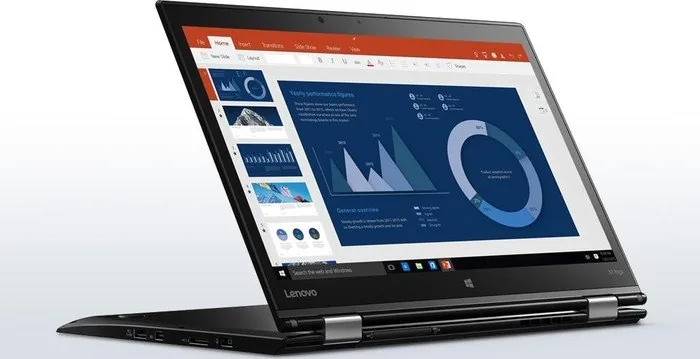

Lenovo ThinkPad X1 Yoga-20FQ0041MD — diagnostyka i typowe punkty awaryjności

Charakterystyka techniczna modelu ThinkPad X1 Yoga pierwszej generacji

Model Lenovo ThinkPad X1 Yoga oznaczony kodem producenta 20FQ0041MD to urządzenie konwertowalne należące do prestiżowej linii biznesowej ThinkPad X-series. Konstrukcja łączy cechy klasycznego ultrabooka z funkcjonalnością tabletu, co osiągnięto poprzez zastosowanie zawiasów obracających się w pełnym zakresie 360 stopni. Obudowa wykonana z kompozytów włókna węglowego i stopu magnezu charakteryzuje się wysoką sztywnością, jednak specyficzna architektura wewnętrzna stawia wysokie wymagania podczas procedur serwisowych. Wewnątrz znajduje się płyta główna o wysokim stopniu integracji, na której większość kluczowych podzespołów została przylutowana na stałe, co bezpośrednio determinuje metodykę usuwania usterek sprzętowych.

Eksploatacja urządzeń z tej serii wiąże się z naturalnym zużyciem elementów mechanicznych oraz obciążeniem termicznym miniaturowych układów scalonych. Wielowarstwowy laminat płyty głównej (PCB, czyli wielowarstwowa płytka drukowana ze ścieżkami sygnałowymi) oraz gęsto upakowane linie zasilania są podatne na degradację pod wpływem wahań napięć, zmęczenia materiałowego spoiwa lutowniczego oraz gromadzącego się wewnątrz zanieczyszczenia termicznego. Prawidłowe zidentyfikowanie źródła problemu wymaga wdrożenia wieloetapowej diagnostyki laboratoryjnej.

Typowe objawy usterek w wariancie ThinkPad X1 Yoga-20FQ0041MD

W praktyce laboratoryjnej obserwuje się powtarzalny zbiór objawów, które wskazują na postępującą degradację podzespołów tego modelu. Wczesne rozpoznanie anomalii pozwala na wdrożenie działań naprawczych przed wystąpieniem trwałych uszkodzeń laminatu płyty głównej lub matrycy.

• Brak reakcji na przycisk zasilania lub pętla restartów: Urządzenie po naciśnięciu włącznika uruchamia podświetlenie klawiatury lub diodę zasilania, po czym natychmiast się wyłącza (objaw określany jako bootloop) albo nie pobiera prądu z linii zasilającej.
• Zniekształcenia obrazu i zanikanie sygnału wideo: Objawia się to migotaniem podświetlenia, powstawaniem pionowych lub poziomych pasów na ekranie, brakiem obrazu przy zachowaniu pracy płyty głównej bądź zanikiem reakcji panelu dotykowego podczas zmiany kąta nachylenia pokrywy.
• Nieprawidłowe zachowanie mechanizmu klawiatury Lift'n'Lock: Blokowanie się wysuwanego mechanizmu maskownicy klawiatury podczas przechodzenia w tryb tabletu, co uniemożliwia pełne domknięcie obudowy lub powoduje zablokowanie klawiszy w pozycji wciśniętej.
• Spadek wydajności i głośna praca układu chłodzenia: Wentylator stale pracuje na maksymalnych obrotach, a procesor obniża taktowanie (zjawisko throttlingu termicznego, czyli celowego ograniczania mocy obliczeniowej w celu ochrony rdzenia przed przegrzaniem).
• Problemy z komunikacją magistrali zasilającej: Brak wykrywania zasilacza, przerywanie ładowania akumulatora przy poruszeniu wtykiem lub całkowity brak ładowania mimo sprawnej ładowarki.
• Brak reakcji digitizera na rysik ThinkPad Pen Pro: Brak detekcji piórka aktywnego w slocie dokującym lub brak reakcji na nacisk w wybranych strefach roboczych matrycy.

Przyczyny awarii i newralgiczne punkty konstrukcyjne

Złożoność konstrukcji konwertowalnej sprawia, że źródła problemów leżą zarówno po stronie układów elektronicznych, jak i elementów mechaniczno-strukturalnych. Do najważniejszych punktów awaryjności należą:

Degradacja wiązki matrycy i taśm transmisyjnych eDP

Sygnał obrazu z płyty głównej do matrycy oraz dane z panelu dotykowego i digitizera przesyłane są za pośrednictwem zintegrowanej taśmy eDP (Embedded DisplayPort, czyli cyfrowego interfejsu przesyłu wideo wysokiej rozdzielczości). Przechodzi ona przez oś zawiasu obrotowego. Ciągłe zginanie i skręcanie wiązki przewodów w trakcie obracania ekranu o 360 stopni prowadzi po pewnym czasie do zmęczeniowego pękania mikroskopijnych żył miedzianych. Skutkuje to zwarciami w liniach zasilania podświetlenia lub utratą integralności sygnałów różnicowych magistrali wideo.

Uszkodzenia przetwornic zasilania i kontrolera KBC/EC

W sekcji zasilania płyty głównej newralgicznym elementem jest układ KBC/EC (Embedded Controller, czyli mikrokontroler zarządzający procedurą startową, klawiaturą i ładowaniem baterii) oraz kontroler ładowania (tzw. charger IC). Wahania napięcia, uszkodzenia gniazda ładowania lub zwarcia w torze głównym (główna linia zasilania B+) prowadzą do uszkodzenia tranzystorów MOSFET (polowych tranzystorów przełączających) w przetwornicach napięć pomocniczych. W efekcie płyta główna przechodzi w stan zabezpieczenia przeciwzwarciowego i odcina zasilanie kluczowych bloków.

Wady pamięci operacyjnej LPDDR3 zintegrowanej na laminacie

W modelu 20FQ0041MD pamięć RAM typu LPDDR3 jest w całości wlutowana w płytę główną w technologii BGA (Ball Grid Array, czyli obudowie z siatką połączeń kulkowych pod układem). Z czasem, pod wpływem cyklicznych naprężeń termicznych i mechanicznych (zginanie obudowy podczas przenoszenia), dochodzi do mikropęknięć połączeń lutowniczych pod kośćmi pamięci. Prowadzi to do losowych błędów pamięci operacyjnej, zawieszania się systemu operacyjnego lub sygnalizowania błędu RAM kodami dźwiękowymi podczas uruchamiania.

Starzenie past termoprzewodzących i zużycie wentylatora

Ze względu na zwartą obudowę, układ chłodzenia oparty na pojedynczym ciepłowodzie (heatpipe) i miniaturowym wentylatorze pracuje pod znacznym obciążeniem. Fabryczny materiał termoprzewodzący (pasta termiczna) z czasem ulega zjawisku degradacji i wysychania, tracąc właściwości przewodzenia ciepła pomiędzy rdzeniem procesora a radiatorem. Skutkuje to kumulacją ciepła, deformacją termiczną sąsiadujących elementów SMD (elementów montowanych powierzchniowo) i niestabilnością pracy całego urządzenia.

Procedura diagnostyczna i laboratoryjne metody naprawy

Profesjonalna naprawa modelu ThinkPad X1 Yoga wymaga zachowania rygorystycznych procedur laboratoryjnych, specjalistycznej aparatury pomiarowej oraz precyzyjnych stacji lutowniczych. Proces naprawczy realizowany jest w ściśle określonych krokach.

Pomiary oscyloskopowe i analiza rezystancji magistrali

Pierwszym krokiem po demontażu płyty głównej jest inspekcja mikroskopowa oraz wykonanie pomiarów rezystancji względem masy na wszystkich cewkach przetwornic impulsowych (linie zasilania rdzenia CPU, pamięci RAM, mostu południowego i szyn pomocniczych). Pozwala to na natychmiastowe wykrycie zwarć. W przypadku braku sygnałów startowych wykorzystuje się oscyloskop cyfrowy do weryfikacji przebiegów zegarowych na rezonatorach kwarcowych oraz sprawdzenia komunikacji na magistralach SMBus i SPI pomiędzy kontrolerem EC a kością pamięci BIOS/UEFI.

Lutowanie BGA i naprawa układów scalonych

W przypadku uszkodzenia kości pamięci RAM LPDDR3, kontrolera ładowania lub uszkodzonych tranzystorów zasilania, naprawa realizowana jest na poziomie komponentowym. Wymaga to użycia zaawansowanej stacji lutowniczej na podczerwień lub gorące powietrze z kontrolowanym profilem temperaturowym, co zapobiega rozwarstwieniu (tzw. popcorningowi) cienkiego laminatu płyty głównej. Uszkodzone układy scalone zastępowane są fabrycznie nowymi komponentami, z zachowaniem właściwych stopów lutowniczych.

Wymiana wiązek sygnałowych i regeneracja mechanizmu zawiasów

Jeżeli diagnoza wykaże uszkodzenie taśmy matrycy lub problem z mechaniką, następuje precyzyjny demontaż panelu dotykowego z użyciem separatorów termicznych. Uszkodzona wiązka eDP jest wymieniana na nowy, oryginalny element o odpowiedniej elastyczności. Równolegle przeprowadza się kalibrację i konserwację zawiasów 360 stopni oraz mechanizmu Lift'n'Lock, z użyciem dedykowanych smarów teflonowych redukujących opory tarcia i zapobiegających wyłamywaniu mocowań w pokrywie magnezowej.

Programowanie pamięci Flash i czyszczenie regionu ME

W sytuacjach, gdy urządzenie nie inicjuje procedury POST (Power-On Self-Test, czyli wstępnego autotestu po włączeniu) z powodu uszkodzenia zawartości pamięci nieulotnej, programuje się kość SPI Flash za pomocą programatora sprzętowego. W procesie tym przygotowywany jest czysty wsad pamięci z wyczyszczonym i skonfigurowanym regionem Intel ME (Management Engine, czyli podsystemu zarządzania procesorem), co eliminuje problemy z opóźnionym uruchamianiem lub samoczynnym wyłączaniem się laptopa po kilkunastu minutach.

Zagrożenia związane z niefachową ingerencją i próbami samodzielnej naprawy

Próby samodzielnego usuwania usterek w zaawansowanych urządzeniach konwertowalnych niosą ze sobą wysokie ryzyko pogłębienia uszkodzeń. Poniżej przedstawiono najczęstsze błędy popełniane podczas niefachowych prób naprawy:

• Niezachowanie procedury odłączania zasilania wewnętrznego: Płyta główna posiada zintegrowany akumulator oraz procedurę programowego wyłączania baterii w menu BIOS. Demontaż taśmy matrycy eDP przy podłączonym zasilaniu prowadzi do zwarcia linii zasilania podświetlenia z liniami sygnałowymi procesora, co skutkuje trwałym uszkodzeniem zintegrowanego układu graficznego w strukturze CPU.
• Brak ochrony ESD: Praca bez uziemienia i opasek antystatycznych (ESD, czyli ochrony przed wyładowaniami elektrostatycznymi) w przypadku miniaturowych układów scalonych prowadzi do ich ukrytej degradacji i uszkodzenia struktur półprzewodnikowych.
• Stosowanie niewłaściwych materiałów termoprzewodzących: Użycie past o niskiej przewodności cieplnej lub zastępowanie dedykowanych termopadów pastą termiczną w sekcjach zasilania powoduje przegrzewanie się tranzystorów przetwornic i ich przepalenie pod obciążeniem.
• Mechaniczne uszkodzenie wielowarstwowego laminatu: Używanie metalowych narzędzi do otwierania obudowy lub odpinania złącz ZIF (Zero Insertion Force, złącz o zerowej sile nacisku) prowadzi do przecinania ścieżek sygnałowych w zewnętrznych warstwach PCB oraz wyłamywania delikatnych gniazd montażowych.

Organizacja obsługi serwisowej i standardy techniczne

Wszystkie naprawy realizowane są z zachowaniem rygorystycznych standardów technologicznych. Wymieniane podzespoły to wyłącznie nowe komponenty, co zapewnia ich pełną kompatybilność i długotrwałą bezawaryjność. Każda zrealizowana usługa objęta jest ochroną gwarancyjną na okres do 12 miesięcy.

Obsługa urządzeń opiera się na sprawnym modelu dojazdowym. Kierowca realizuje odbiór sprzętu bezpośrednio od użytkownika, a usługa dojazdu świadczona jest w czasie do 1 godziny na obszarze Warszawy oraz okolicznych miejscowości w promieniu do 40 km. W przypadku wyboru trybu door-to-door (odbiór przez kierowcę do weryfikacji laboratoryjnej), wstępna diagnoza urządzenia jest w pełni bezpłatna, a zasada braku opłat w razie braku możliwości wykonania naprawy dotyczy wyłącznie tego trybu. Użytkownik ma również możliwość skorzystania z bezpłatnego laptopa zastępczego na cały okres trwania procedury serwisowej, bez konieczności wpłacania kaucji czy limitów czasowych.

Doświadczenie serwisowe obejmujące ponad 20 lat praktyki oraz wykonanie napraw w ponad 10 000 urządzeń pozwala na szybką i precyzyjną eliminację nawet najbardziej skomplikowanych usterek elektronicznych. Standardowy czas usunięcia awarii z reguły nie przekracza 3 dni, natomiast zabiegi konserwacyjne, czyszczenie układu chłodzenia czy optymalizacja oprogramowania realizowane są w czasie do 24 godzin. W przypadku wizyty serwisanta na miejscu, większość usterek usuwamy podczas pierwszej wizyty, przy czym praca specjalisty na miejscu jest usługą odpłatną z bezpłatnym dojazdem.

Najczęściej zadawane pytania (FAQ)

Czy pęknięty mechanizm obrotowy 360 stopni wymaga wymiany całej obudowy?
Odpowiedź: W większości przypadków nie ma konieczności wymiany całego korpusu. Wymianie podlega sam moduł zawiasów lub elementy wzmacniające wewnątrz pokrywy matrycy, o ile nie doszło do trwałego uszkodzenia struktury kompozytu magnezowego.

Czy po zalaniu klawiatury w ThinkPad X1 Yoga konieczna jest wymiana płyty głównej?
Odpowiedź: Nie zawsze. Szybkie odłączenie akumulatora i przeprowadzenie czyszczenia w myjce ultradźwiękowej w specjalistycznych płynach pozwala usunąć ogniska korozji elektrochemicznej. Naprawa sprowadza się wówczas do wymiany uszkodzonych elementów biernych na płycie głównej oraz wymiany modułu klawiatury.

Co oznacza migająca dioda zasilania i brak obrazu po włączeniu urządzenia?
Odpowiedź: Objaw ten wskazuje zazwyczaj na zablokowanie procedury startowej POST. Przyczyną może być uszkodzenie wsadu BIOS, błąd komunikacji z pamięcią RAM lub zadziałanie zabezpieczenia przeciążeniowego w jednej z głównych przetwornic zasilających.

Jak długo trwa standardowa regeneracja układu chłodzenia wraz z wymianą materiałów termicznych?
Odpowiedź: Czyszczenie układu chłodzenia, udrożnienie radiatora oraz nałożenie nowych past i termopadów o wysokiej przewodności cieplnej to procedura realizowana standardowo w czasie do 24 godzin.
